Jaltest  |  SKU: JDC542A

Jaltest (JDC542A) | Liebherr 9-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€392,95 inkl.
€324,75 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

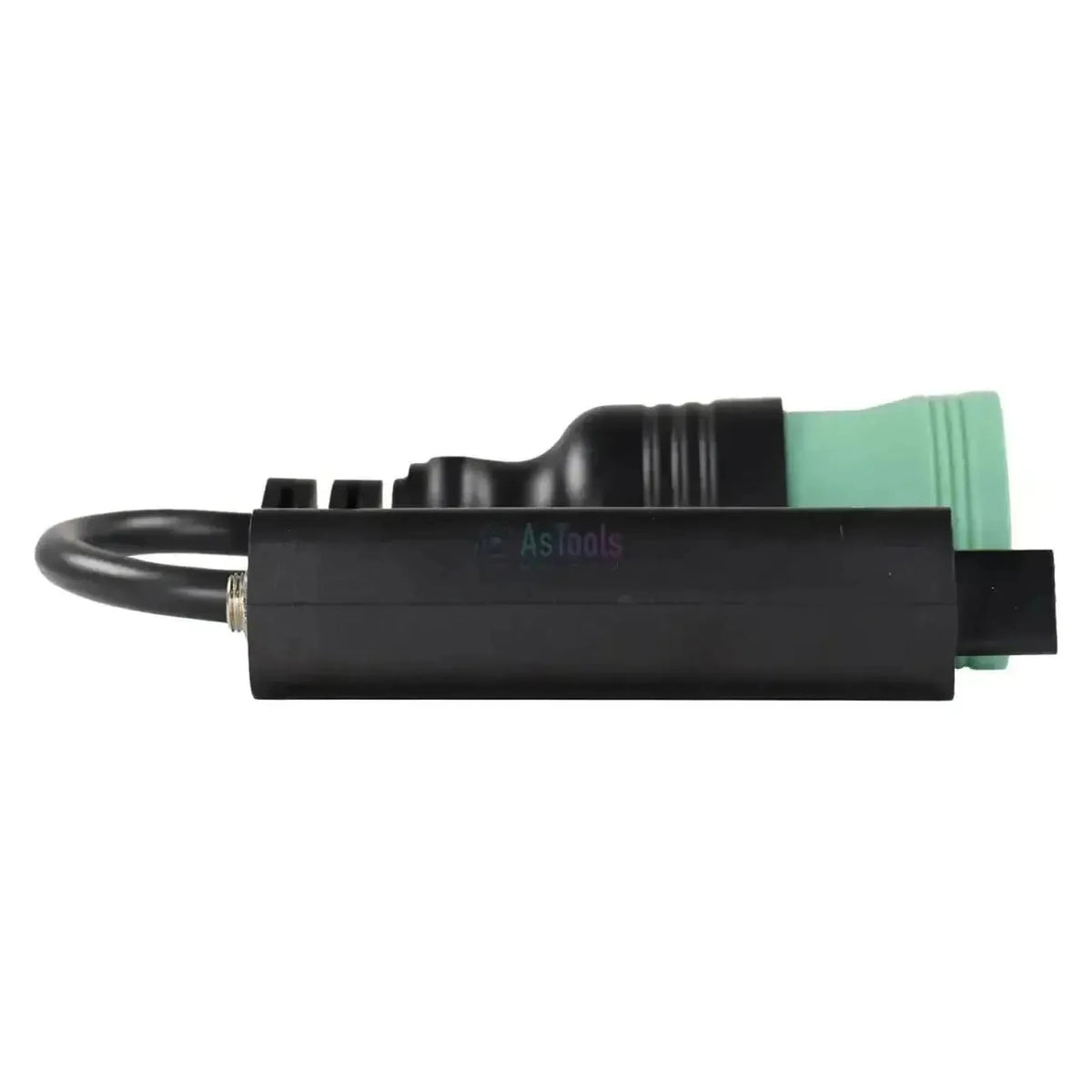

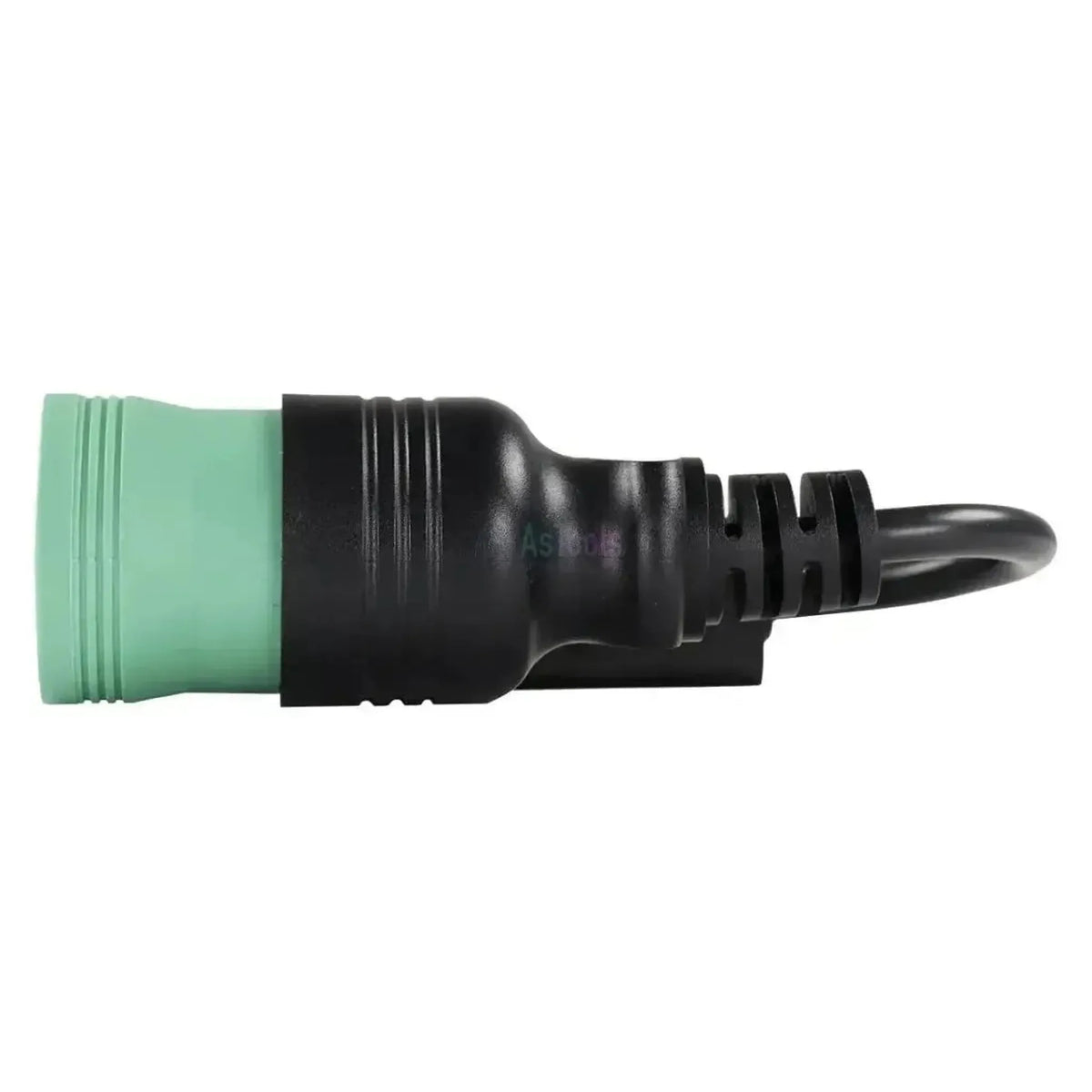

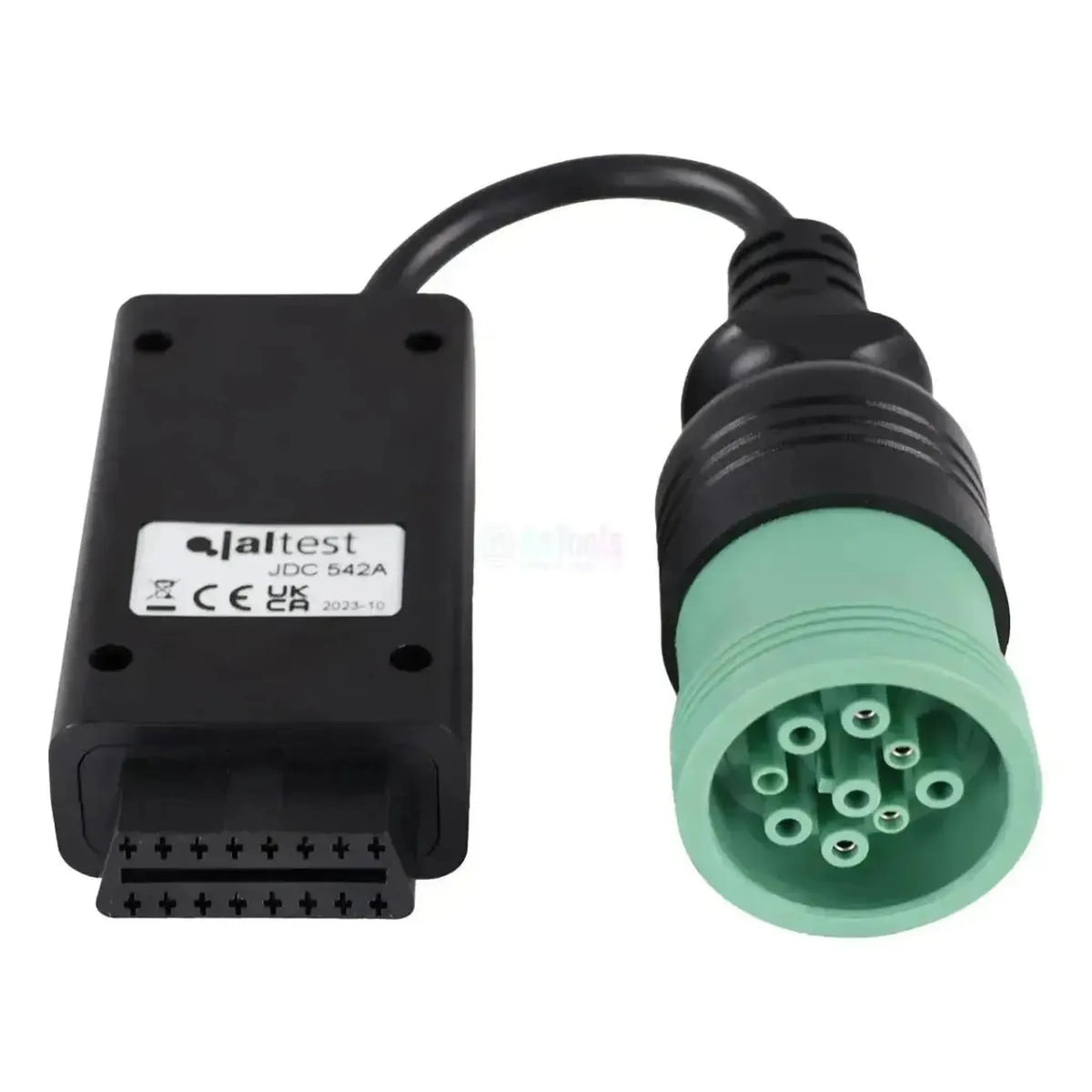

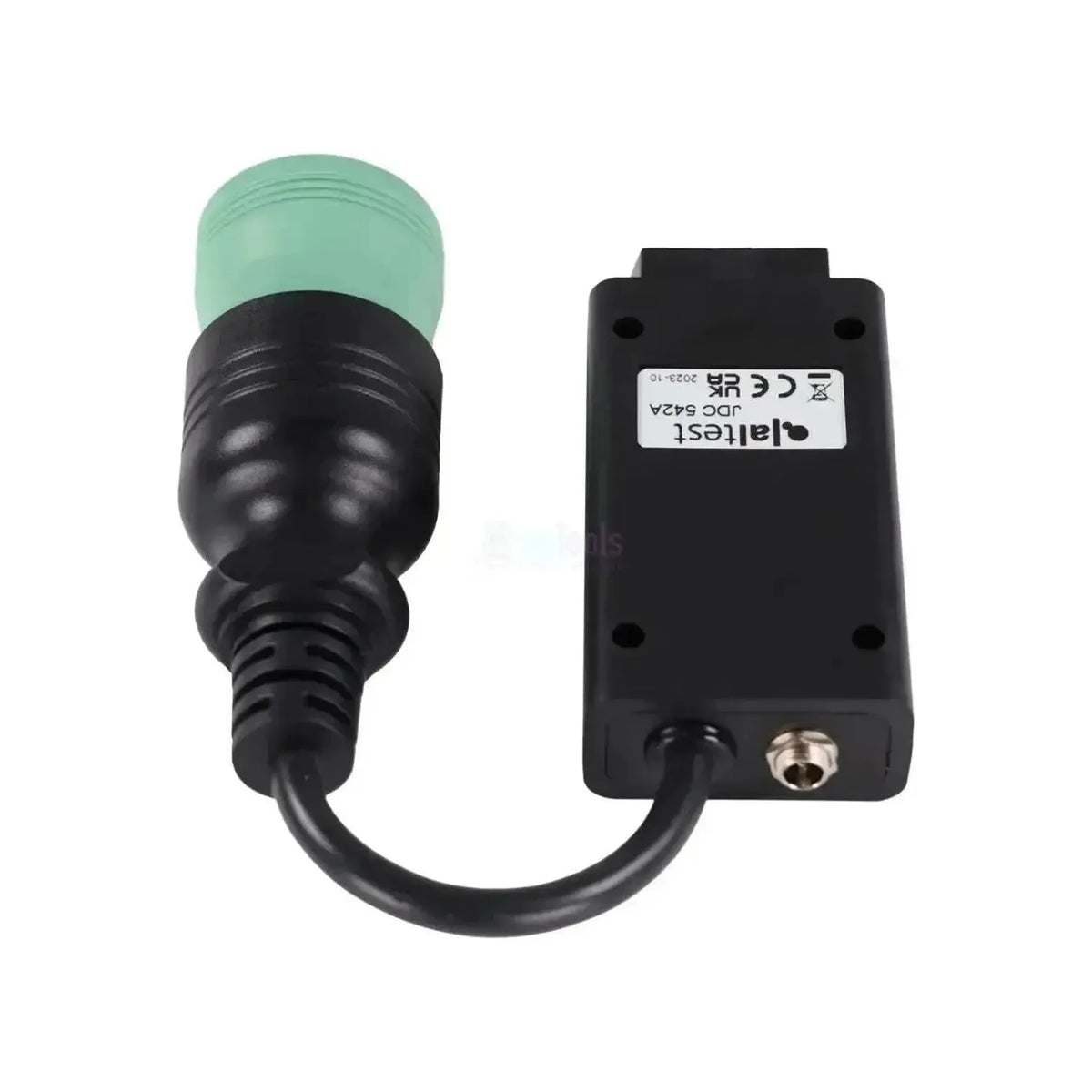

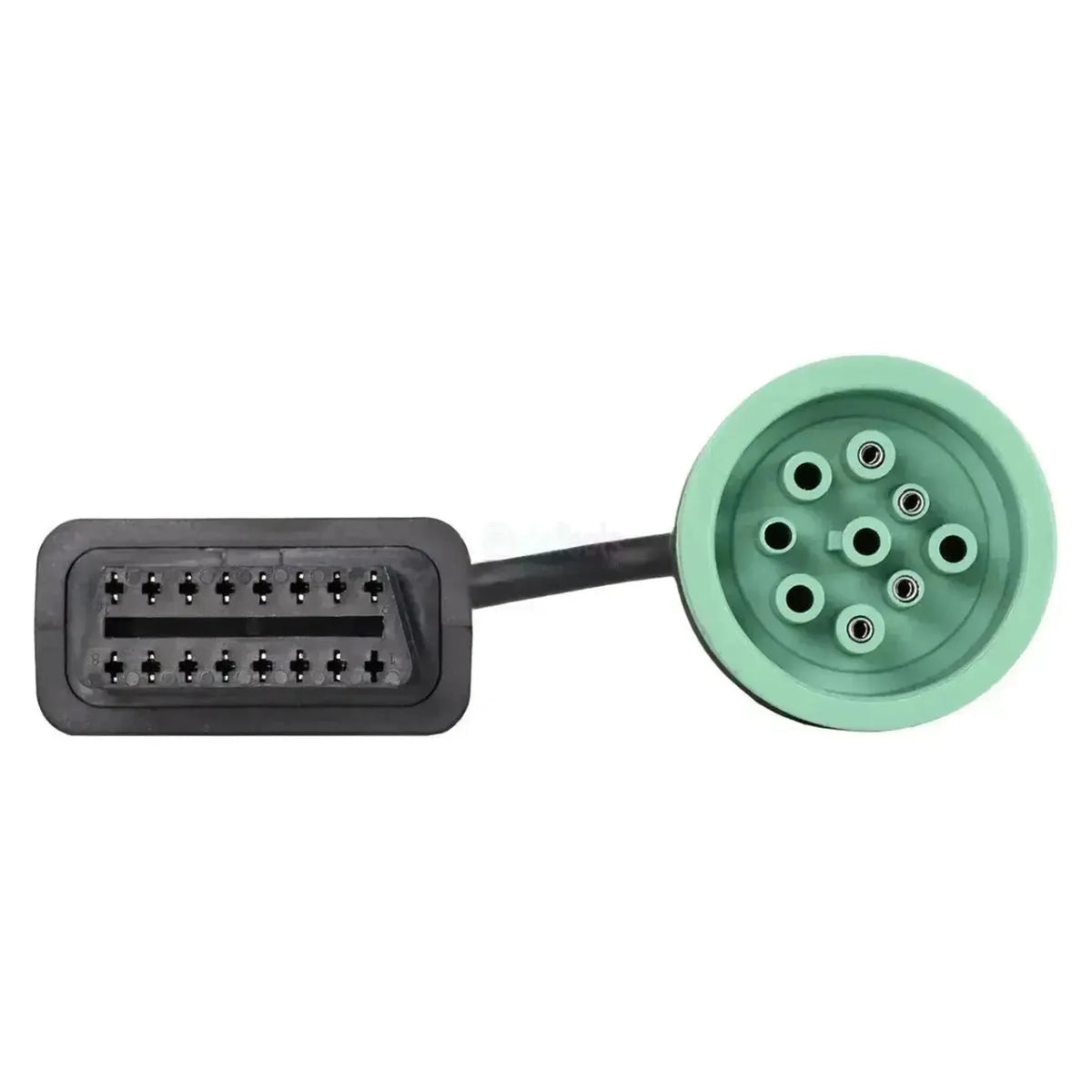

Den Jaltest JDC542A forbinder den runde 9-polet diagnosetilslutning på Liebherrs industrielle dieselmotorer med dit Jaltest-udstyr. På motorsiden sidder en rund stikdel med en mintgrøn kontaktholder og ni kontaktbøsninger, som du fastgør med den rifleede ring. På interfacesiden sidder 16-polet OBD2. Kablet måler 28 til 30 cm.

Tilslutningen sidder på blokken eller i den tilhørende kabelsamling, så den også kan bruges på stationære opstillinger og aggregater. Herefter åbner Jaltest-softwaren motorstyreenheden: ECU2-HD, ECU3, LIDEC1 eller LH ECU UPCR, afhængigt af motortype og generation. Kablet hører til Jaltest Link V8.1 og er omfattet af Jaltest OHW.

PLUSPUNKTER

✔Dækker fire motorstyringer: ECU2-HD, ECU3, LIDEC1 og LH ECU UPCR.
✔Virker på hele D-serien, fra firecylindrede D 834 og D 924 til de store V-motorer i D 95xx-, D 96xx- og D 98xx-serien.
✔Kan anvendes på blokke i stationære opstillinger og aggregater.
✔Ved ECU2-HD, ECU3 og LIDEC1 dækker det ud over fejlkoder og måleværdier også vedligeholdelsesdata.

BEMÆRKNINGER

✕Dækningen omfatter udelukkende motorstyringen; maskin-, transmissions- og hydraulikstyringer kan du ikke nå med den.
✕Ved LH ECU UPCR indgår der ingen vedligeholdelsesdata i dækningen.
✕Kun til den runde 9-polet motortilslutning; den rektangulære 6-polet maskintilslutning fra Liebherr kører via JDC551A.
✕Denne udgave hører til Jaltest Link V8.1 og ikke til V9.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til motorstyreenheden på Liebherr-blokken. Hvilken af de fire styringer der er indbygget, afhænger af motortype og generation. Enhederne nedenfor stammer fra Liebherr-dækningen.

Styreenheder du kan tilgå

  • ECU2-HD: Med vedligeholdelsesdata.
  • ECU3: Efterfølger, med vedligeholdelsesdata.
  • LIDEC1: Med vedligeholdelsesdata.
  • LH ECU UPCR: Uden vedligeholdelsesdata.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Måleværdier: Som tal og i graf.
  • ECU-data: Fra alle fire styringer.
  • Vedligeholdelse: Ved ECU2-HD, ECU3 og LIDEC1.

Sådan bruger du den

  1. Kontroller stikket: Find det mintgrønne 9-polet stik ved blokken.
  2. Tilslut: Spænd stikket fast med den rifleede ring.
  3. Tilslut Link: Tilslut OBD2-siden til Jaltest Link V8.1.
  4. Tænd for tændingen: Sæt motorstyringen under spænding.
  5. Aflæs: Vælg Liebherr, blokken og styreenheden.

Kompatible køretøjer og anvendelser

Det er stikket, der er afgørende, ikke maskinen. Dette kabel hører til Liebherrs industrielle dieselmotorer med det runde 9-polet stik, som kendes på den mintgrønne kontaktholder. Kontroller det på selve maskinen, før du bestiller. Nedenstående blokke er med i Liebherr-dækningen.

Liebherr:

  • D 834, D 924 og D 934: Firecylindrede industrimotorer.
  • D 936: Seks-cylindret industrimotor.
  • D 846 og D 856: V-motorer.
  • D 944 og D 946: V-motorer.
  • D 964 og D 976: V-motorer.
  • D 95xx-, D 96xx- og D 98xx-serien: Store V-motorer, bl.a. D 9508, D 9512, D 9612 og D 9816.
💡
Godt at vide: 9-polet stikket sidder på blokken eller i den tilhørende kabelsamling, også ved aggregater og stationære opstillinger. Sidder der derimod i førerhuset eller maskinrummet et sort rektangulært 6-polet stik med låseclips, er det maskintilslutningen til JDC551A. Kontroller, hvilken tilslutning der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC542A) | Liebherr 9-polet OBD - 16-polet OBD2 Adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
9-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
OHW-kabelsæt komplet
Referencenummer
JDC542A
Styreenheder
ECU2-HD, ECU3, LIDEC1 og LH ECU UPCR (motorstyring)
Påkrævet for brug
Jaltest Link V8.1

Øvrige specifikationer

Anvendelse
Liebherr industrielle dieselmotorer (D-serie)
Del af kabelsæt
OHW-kabelsæt komplet (70002026)
