Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Linde 4-polet OBD – 16-polet OBD2 forbindelseskabel | Løfte- og hejtøj

Regulær pris
€162,95 inkl.
€134,67 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

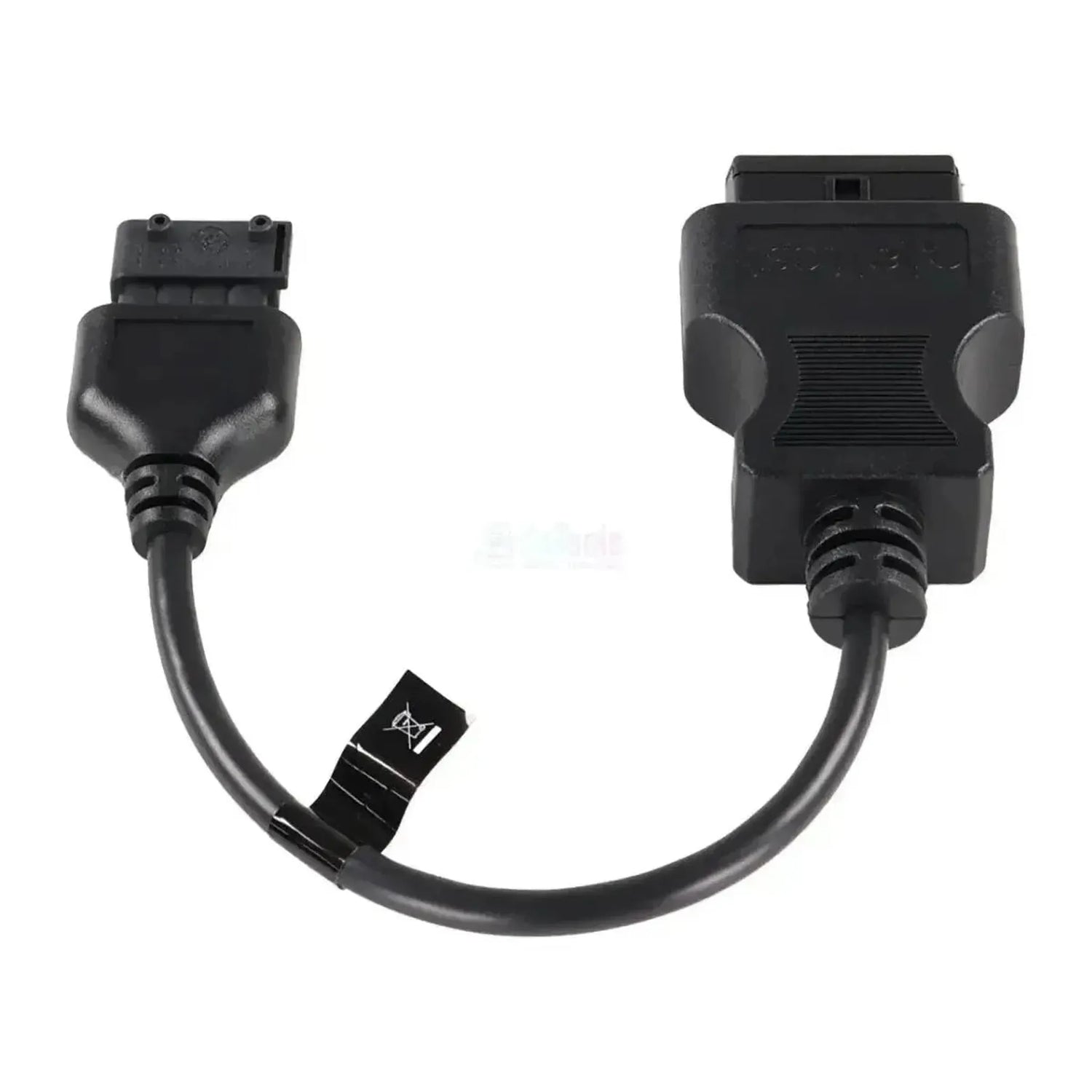

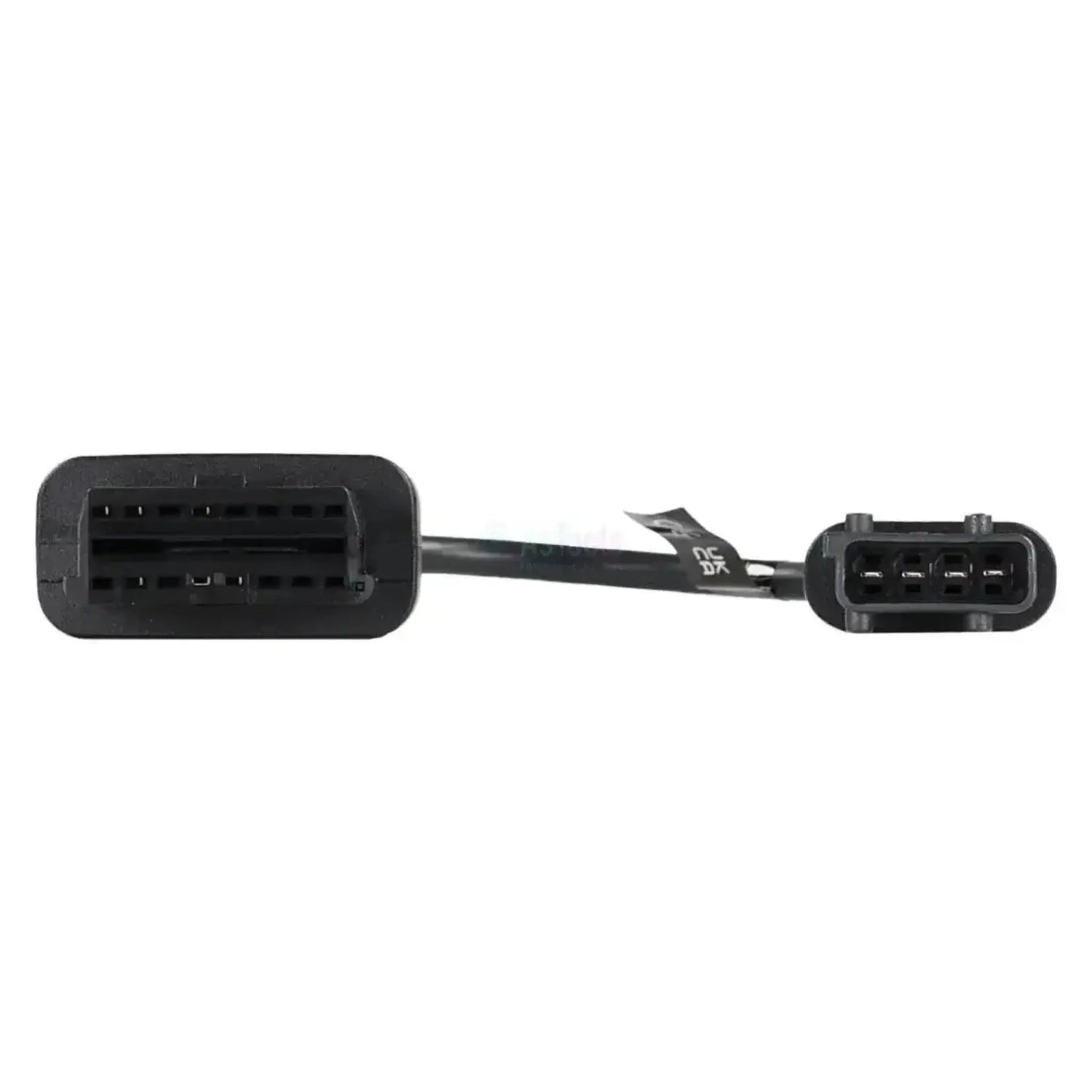

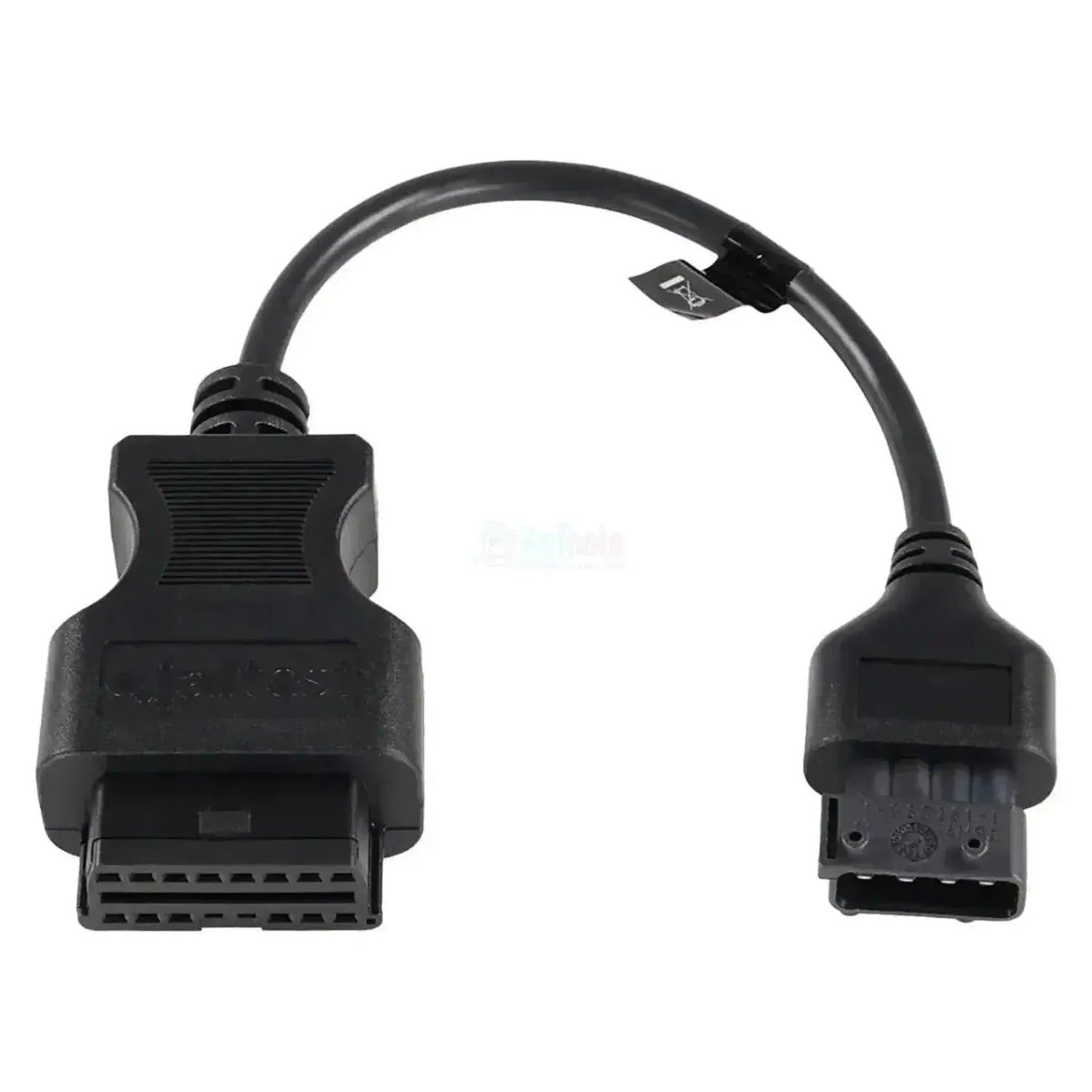

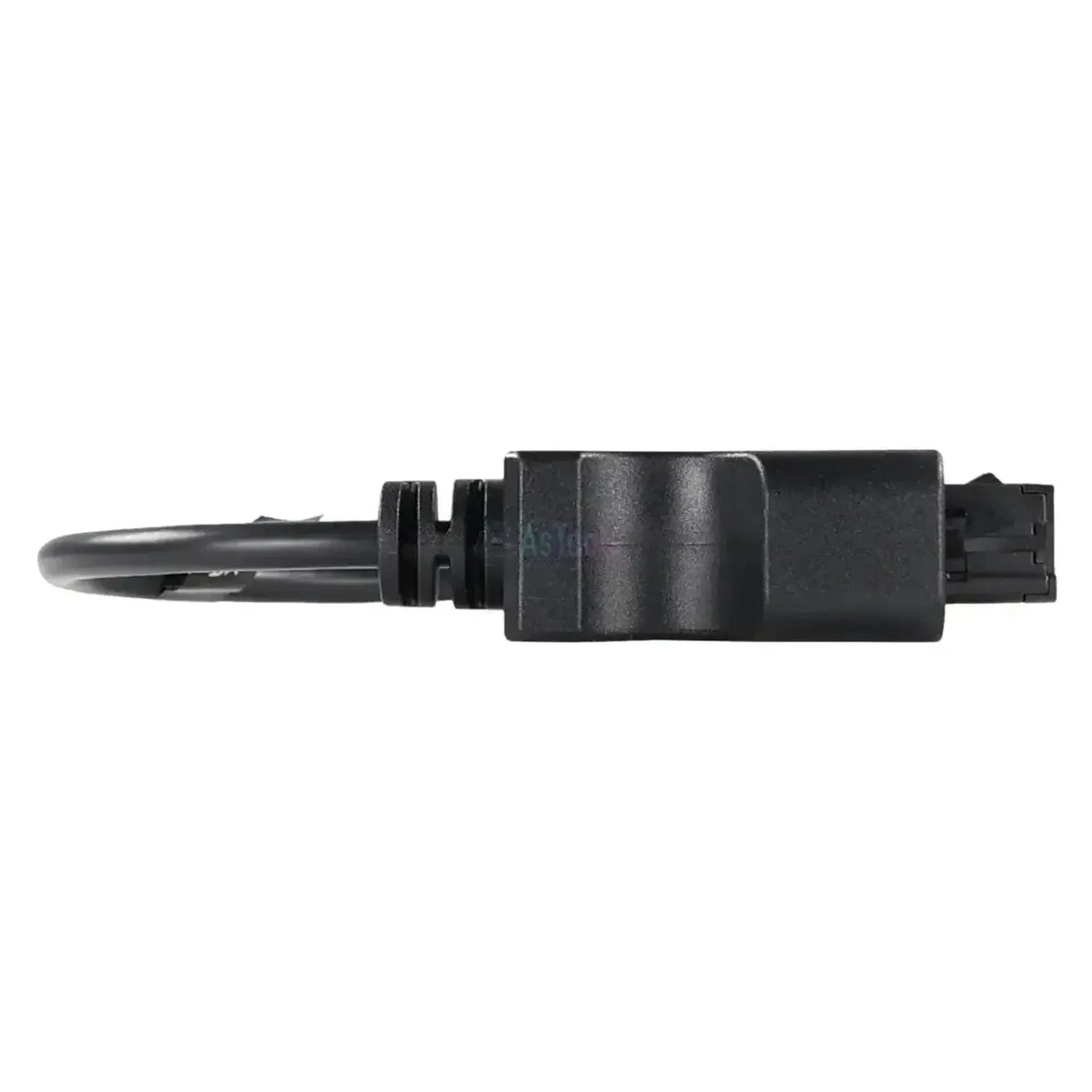

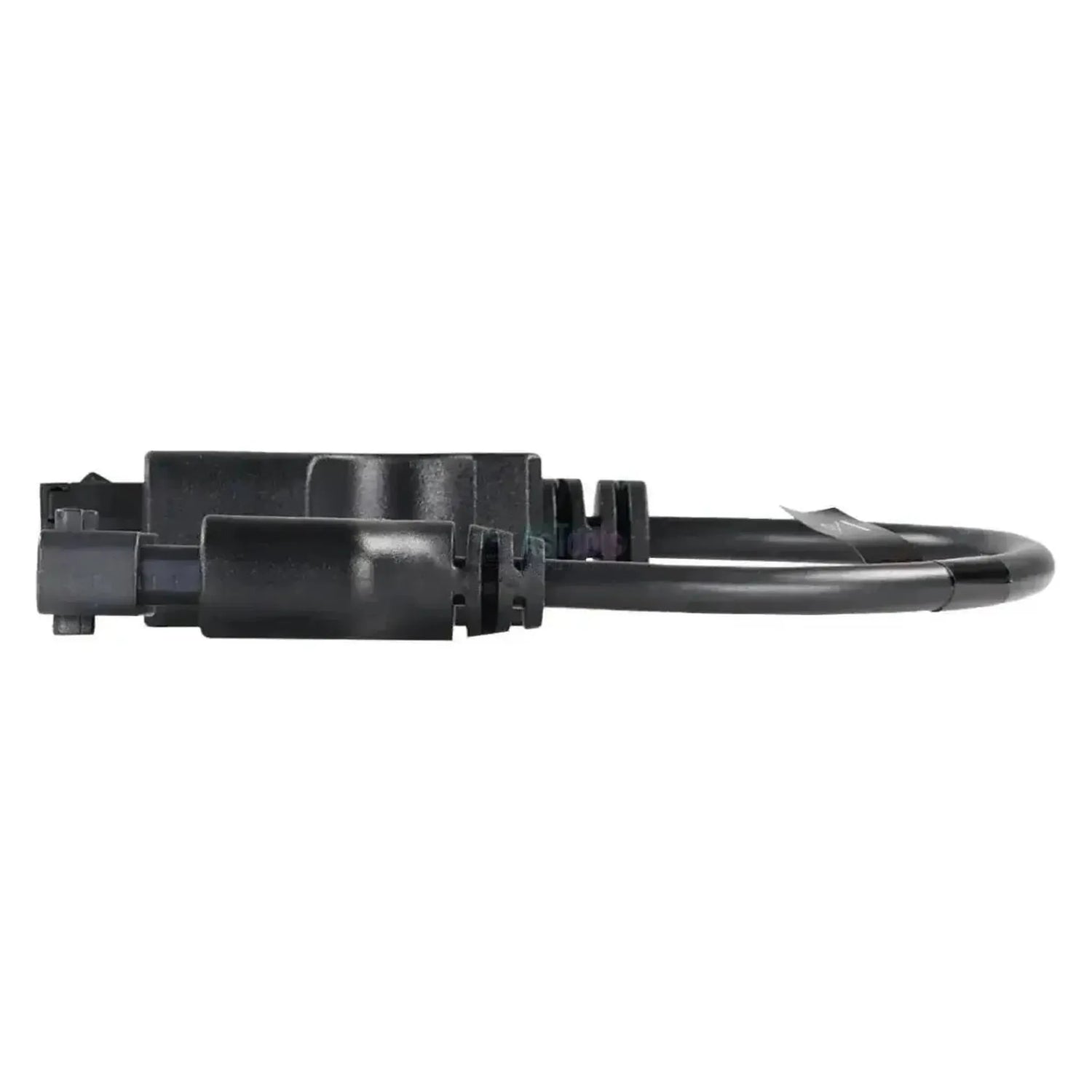

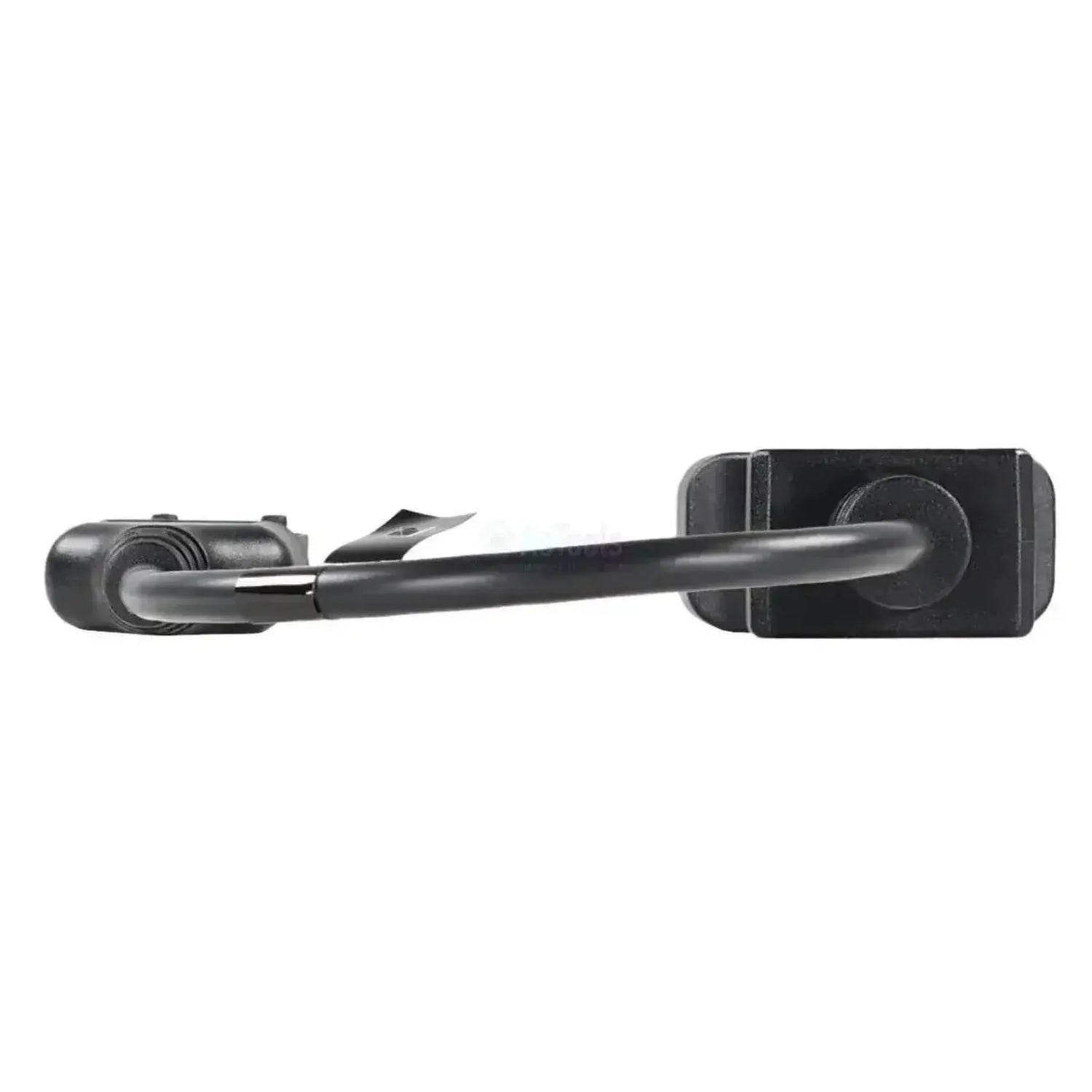

Jaltest JDC554A forbinder den rektangulære 4-polet diagnosetilslutning på Linde-lagertrucks, stablere og palletrucks med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et sort rektangulært stik med fire flade kontaktpositioner i én række, en låsetap øverst og en lige kabelindføring. Kablet måler 28 til 30 cm.

Når kablet er tilsluttet, får Jaltest-softwaren adgang til styreenhederne bag denne tilslutning. På det lettere lagermateriel er det effektmodulet LAC til el-kørsel og løfteaktuator; på stablerne kommer displayet LID til. Du læser fejlkoder, måleværdier og servicedata ud. Kablet virker med Jaltest Link V8.1 og V9 og hører under modulet Jaltest MHE.

FORDELE

✔Når effektmodulet LAC, styreenheden til el-kørsel og løfteaktuator, med fejlkoder, måleværdier og servicedata.
✔På stablerne kommer displayet LID til med truckens servicedata.
✔Virker med både Jaltest Link V8.1 og Link V9, altså også efter skift til den nyere interface.
✔Samme tilslutning findes på T-palletrucks, L-stablere, N-ordrepickere, D-dobbeltstablere og R-reachtrucks.

OPMÆRKSOMHEDSPUNKTER

✕Et udvidet CAN-netværk som på Linde-gaffeltrucks findes ikke bag den; dækningen er begrænset til LAC og på stablere displayet LID.
✕Jaltest tilbyder ingen yderligere handlinger eller kalibreringsprocedurer for disse styreenheder.
✕Kun til den rektangulære 4-polet tilslutning; det runde 7-polet Linde-stik hører til JDC552A, og den runde 7+7-polet udgave til JDC571.9.
✕Med 28 til 30 cm er kablet kort, så du arbejder tæt på trucken.

Anvendelser og funktioner

Kablet er beregnet til værksteder og servicemontører, der aflæser Linde-lagermateriel med Jaltest Link. Hvilke styreenheder der findes, varierer pr. serie. På palletrucks og reachtrucks er kun effektmodulet LAC omfattet af dækningen; på stablere kommer displayet LID til.

Styreenheder du kan tilgå

  • LAC: Effektmodul til el-kørsel og løfteaktuator.
  • LID: Display, på stablere.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Målinger: Se i tal og graf.
  • Service: Intervaller og servicerapport.

Sådan bruger du den

  1. Find stikket: Find 4-polet tilslutningen under hætten.
  2. Tilslut: Sæt JDC554A i tilslutningen.
  3. Forbind Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænding til: Slå truckens tænding til.
  5. Aflæs: Vælg Linde og serien i Jaltest MHE.

Kompatible køretøjer og anvendelser

Det er stikket, der er afgørende, ikke modellen. Kablet passer til enhver Linde-lagertruck, stabler eller palletruck med den rektangulære 4-polet diagnosetilslutning under hætten. Nedenfor står serierne i Jaltest MHE-dækningen. Forskellen fra de runde stik på Linde-gaffeltrucks ser man med det blotte øje.

Linde:

  • 1152 / 1151 / 1153 / 1154-serien: T16 - T25 elektriske palletrucks.
  • 141 / 144 / 360-serien: T16 - T30 palletrucks.
  • 1170 / 1172 / 1173 / 1174-serien: L06 - L20 stablere.
  • 131 / 139 / 372 / 379-serien: L10 - L16 stablere og T20 - T30.
  • 132 / 149 / 1159-serien: N20 - N25 ordrepickere.
  • 1160 / 1163 / 1164-serien: D06 - D12 dobbeltstablere.
  • 113 / 115 / 116 / 1120-serien: R10 - R25 reachtrucks.
  • 1111-serien: N20 ordrepicker.
💡
Godt at vide: Den rektangulære 4-polet tilslutning sidder under hætten og er tydeligt mindre og fladere end de runde Linde-stik på gaffeltrucks. Kontroller det på trucken selv, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC554A) | Linde 4-polet OBD - 16-polet OBD2 adapterkabel | Løfte- og hejtøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • MHE intern transport
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Løfte- og hejseredskab

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
4-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja
Om der kan udføres yderligere procedurer, som Jaltest tilbyder pr. styreenhed, f.eks. tests eller indlæringsprocedurer.Supplerende procedurer
Nej

Anvendelse

Referencenummer
JDC554A
Styreenheder
LAC (effektmodul) og LID (display, på stablere)

Øvrige specifikationer

Anvendelse
Linde lagertrucks, stablere og palletrucks
Jaltest-modul
Jaltest MHE (intern transport- og løftemateriel)
Nødvendig for brug
Jaltest Link V8.1 eller V9 med licens til Jaltest MHE
