Jaltest  |  SKU: JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-polet ECU – 16-polet OBD2 adapterkabel | Motorbåd

Regulær pris
€79,95 inkl.
€66,07 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

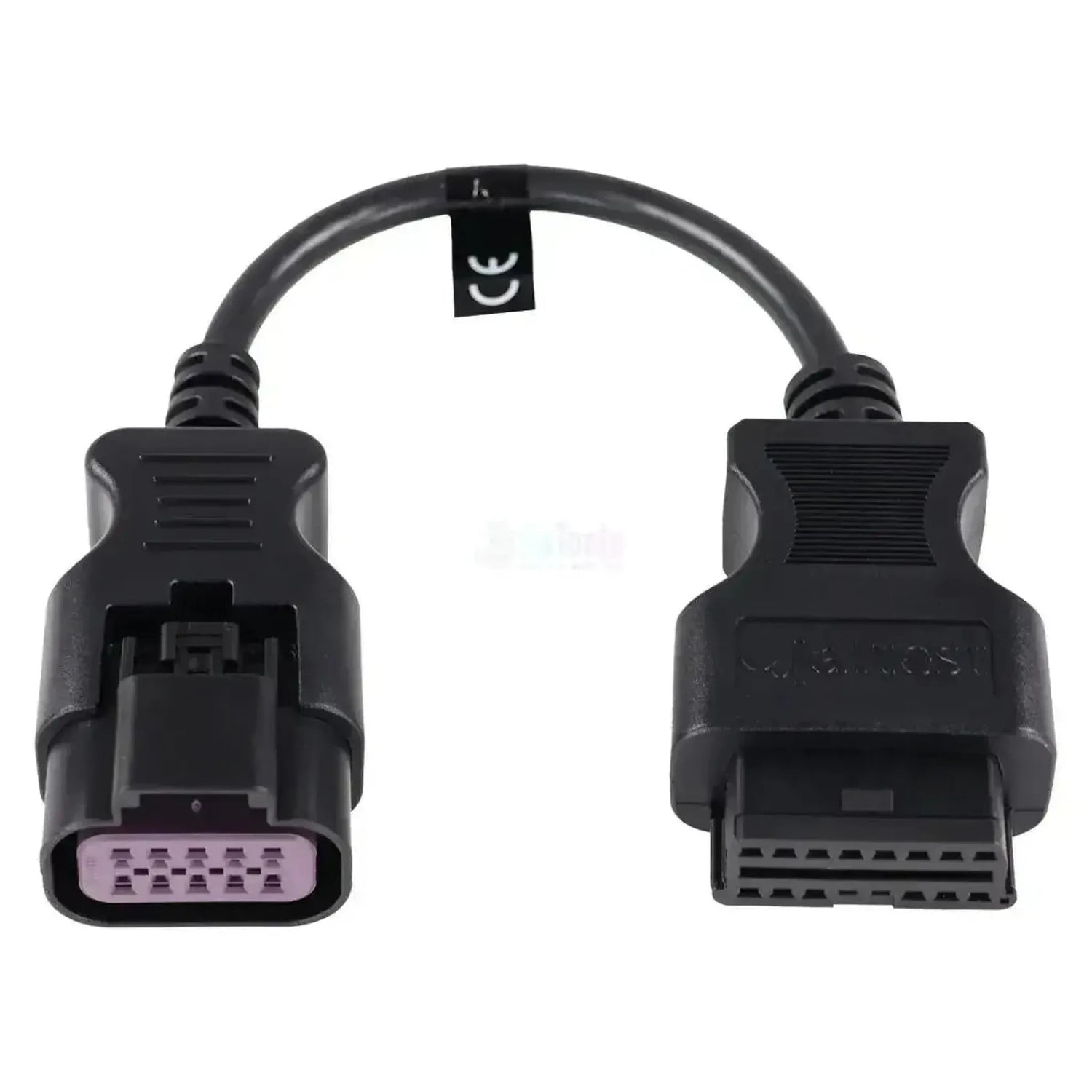

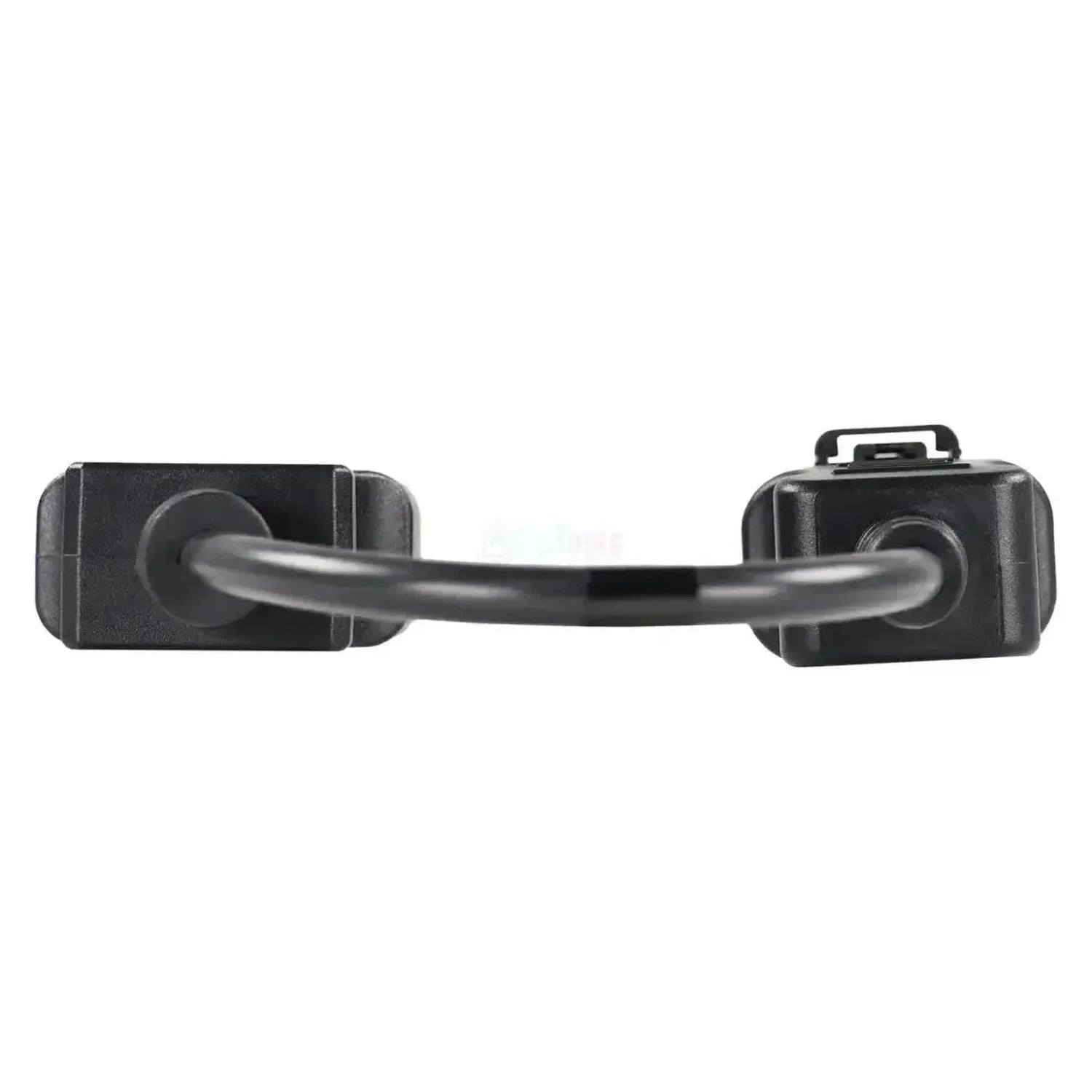

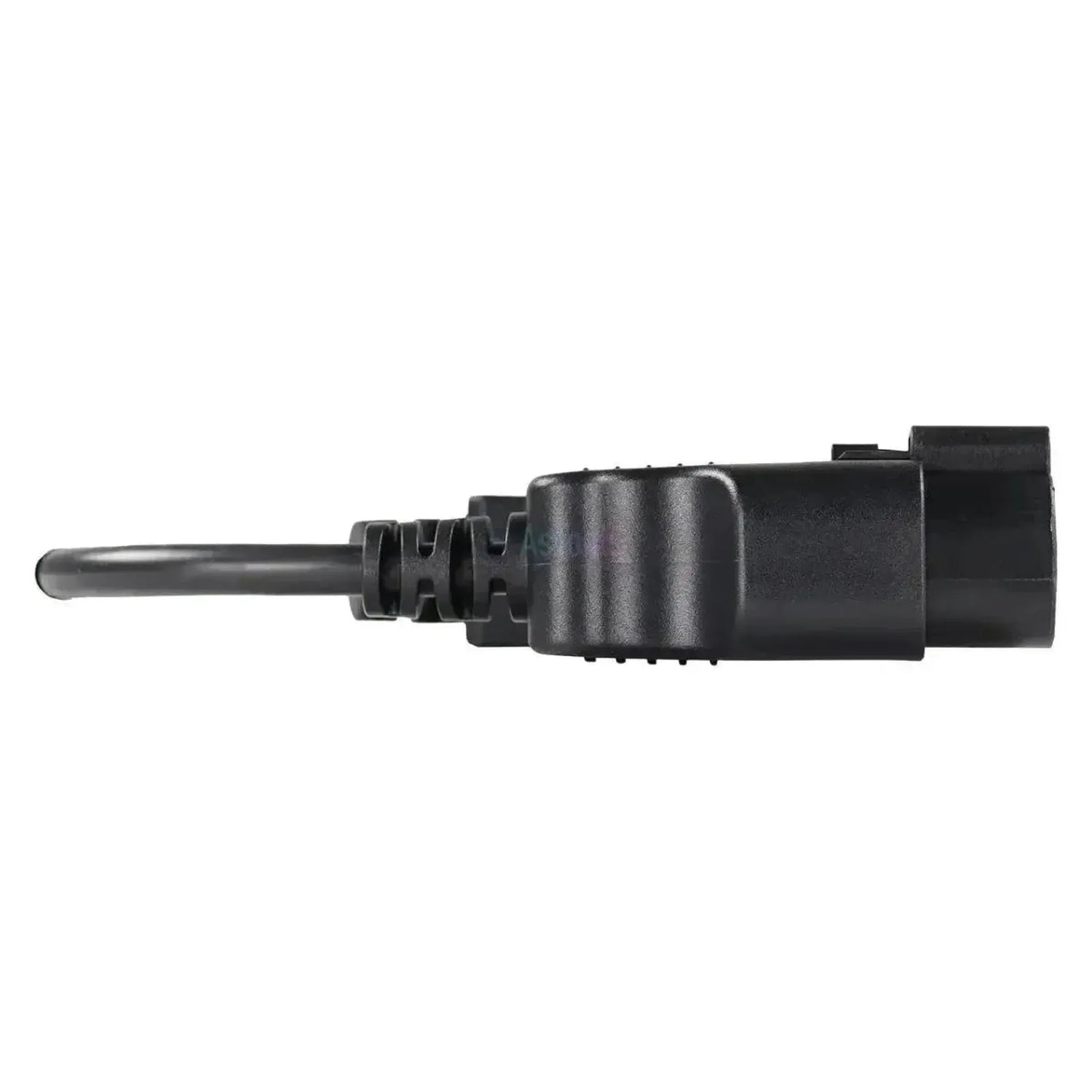

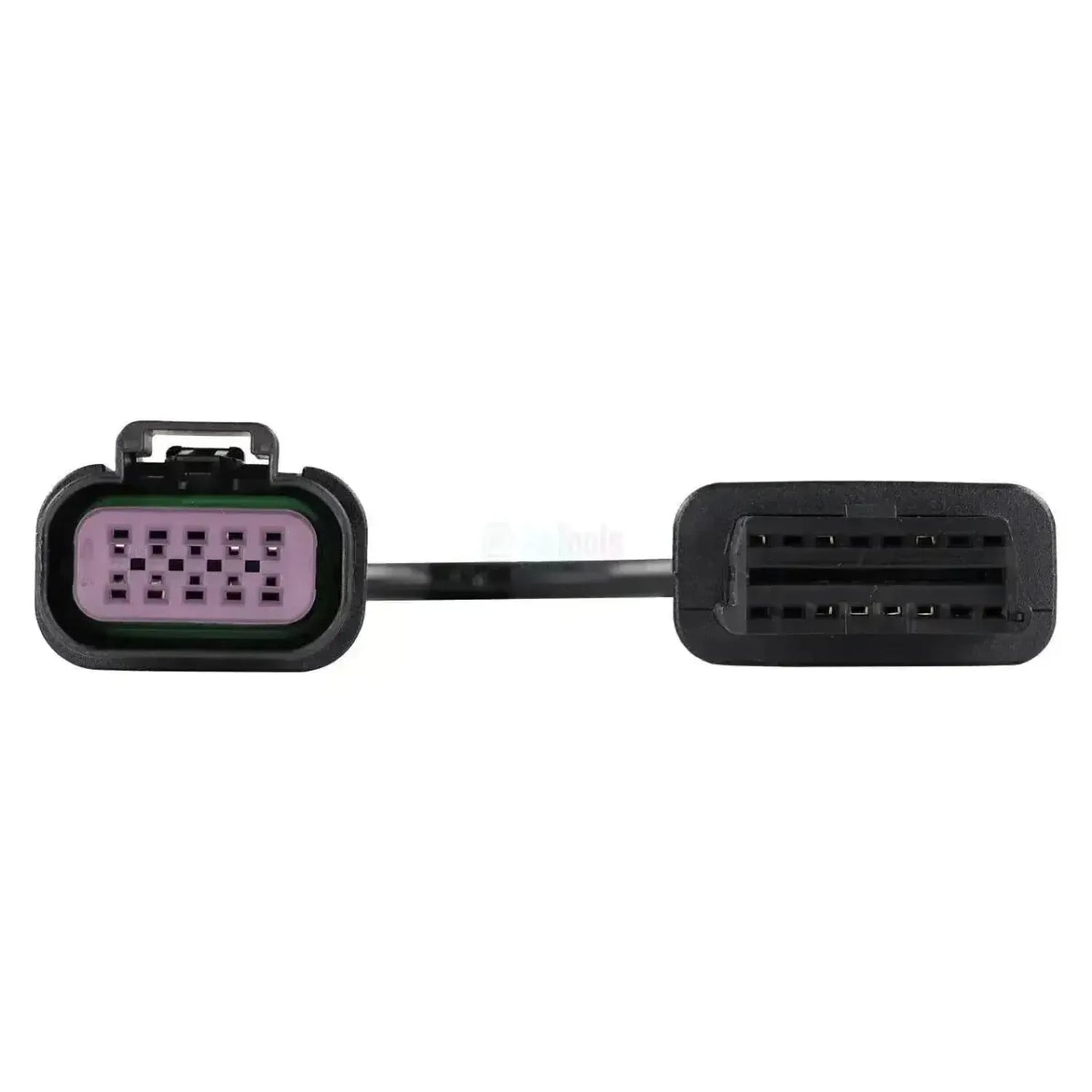

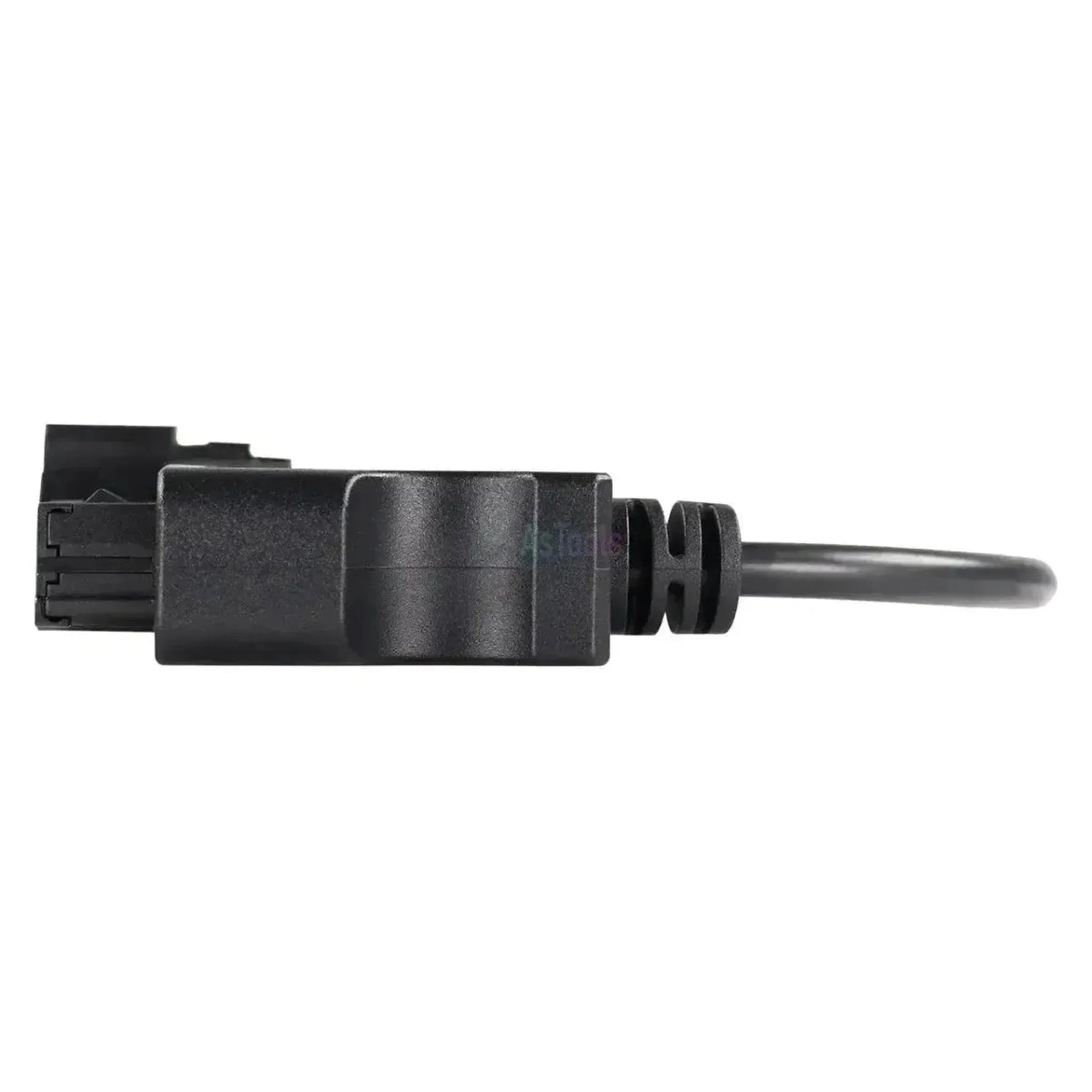

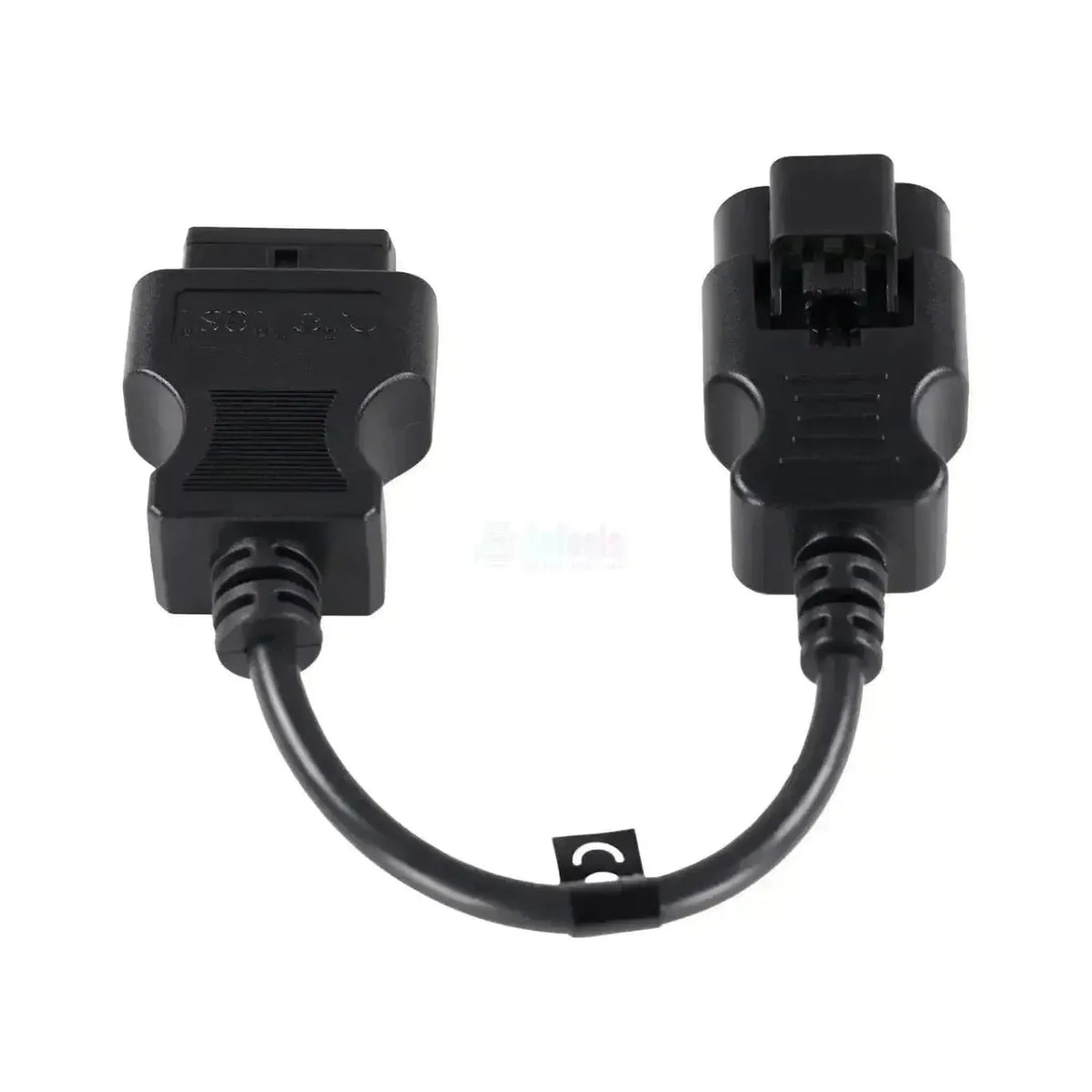

Den Jaltest JDC617A er adapterkablet mellem 10-polet ECU-stik på Mercury-motorer med SmartCraft G3-elektronik og 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På motorsiden sidder et aflangt stik med sort hus, en låsebøjle på bagsiden og en lilla indvendig holder med ti positioner i to rækker af fem. Tilslutningen sidder ved motoren, under hætten eller i motorrummet; kablet er 28 til 30 cm langt.

Med kablet tilsluttet henvender Jaltest-softwaren sig til begge styreenheder i G3-installationen: PCM G3-motorstyringen og DTS G3, den elektroniske gas- og bakgearbetjening. På motorstyringen har du fejlkoder, komponenttest, parametre, kalibrering og servicenulstilling. G3-elektronikken findes i udenbords- og indenbordsinstallationer. Kablet er omfattet af Jaltest Marine.

FORDELE

✔Når motorstyringen PCM G3 med det fulde funktionssæt: Fejlkoder, parametre, kalibrering og servicenulstilling.
✔Giver desuden adgang til DTS G3, installationens elektroniske gas- og bakgearbetjening.
✔Understøtter på motorstyringen desuden direkte komponenttest, fx cylinderbalance og deaktivering af cylindre.
✔Anvendelig på udenbordsmotorer og indenbordsinstallationer, fordi G3-elektronikken findes i begge.

BEMÆRK

✕DTS G3 leverer ingen fejlkoder; fra dette modul læser Jaltest målte værdier, ECU-data og kalibreringsstatus.
✕Kun til G3-generationen; ældre Mercury-elektronik har et eget stik, med 4-polet JDC603A og 2-polet JDC614A.
✕Også den ældre MEFI 1-4-elektronik har et tipolet stik med et eget kabel (JDC604.9), så antallet af ben alene er ikke nok til at vælge.
✕Hvilken motorstyring du støder på, afhænger af effekttypen: PCM-112 G3 på 300 Verado V8, PCM-196 G3 på 600 Verado V12.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Mercury-motorer med SmartCraft G3. Motorstyringen har det fulde funktionssæt, gas- og bakgearbetjeningen et mere begrænset.

Styreenheder, du kan tilgå

  • PCM G3: Motorstyring, fx PCM-112 G3.
  • DTS G3: Gas- og bakgearbetjening.

Hvad du kan gøre

  • Fejlkoder: Fra motorstyringen.
  • Målte værdier: På PCM G3 og DTS G3.
  • Komponenttest: Cylinderbalance, deaktivering af cylindre.
  • Parametre: På motorstyringen.
  • Kalibrering: På PCM G3 og DTS G3.
  • Servicenulstilling: Efter en service.

Sådan bruger du den

  1. Find stikket: Find 10-polet stik med lilla holder.
  2. Tilslut: Sæt JDC617A i tilslutningen.
  3. Kobl Link til: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Tænd for tændingen.
  5. Aflæs: Vælg Mercury og effekttypen.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Mercury-motor med 10-polet ECU-tilslutning fra SmartCraft G3-generationen. Nedenstående udførelser er omfattet af Jaltest Marine-dækningen; ved den lilla indvendige holder kan du se, om du har G3-stikket.

Mercury (SmartCraft G3):

  • Verado V8: Blandt andet 300 Verado V8, med styreenhed PCM-112 G3 og DTS G3.
  • Verado V10 og V12: Blandt andet 600 Verado V12, med styreenhed PCM-196 G3 og DTS G3.
  • SeaPro: De kraftige udførelser fra samme G3-generation.
  • Indenbordsinstallationer: Den samme G3-elektronik findes også i indenbordsinstallationer.
💡
Godt at vide: Mercury brugte et andet diagnosestik for hver elektronikgeneration, og også den ældre MEFI 1-4 har ti ben. Denne kabel passer til G3-stikket med den lilla indvendige holder og låsebøjlen på bagsiden, som sidder ved motoren under hætten eller i motorrummet. Kontroller farven på den indvendige holder, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-polet ECU – 16-polet OBD2 adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Marine-kabelsæt

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
10-bens ECU
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan tilpasse styreenhedernes indstillinger og udføre kalibreringer efter reparation eller udskiftning.Parametre og kalibreringer
Ja
De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Styreenheder
PCM G3 (motorstyring), DTS G3 (gas- og bakgearsbetjening)
Referencenummer
JDC617A

Øvrige specifikationer

Anvendelse
Mercury-motorer med SmartCraft G3-elektronik
Del af kabelsæt
Marinekabelsæt vessel (70002008), indenbords (70002009) og udenbords (70002025)
Nødvendig for at bruge
Jaltest Link V8.1 eller V9 og en licens til Jaltest Marine
