Jaltest  |  SKU: JDC510A

Jaltest (JDC510A) | MTU 12-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€154,95 inkl.
€128,06 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

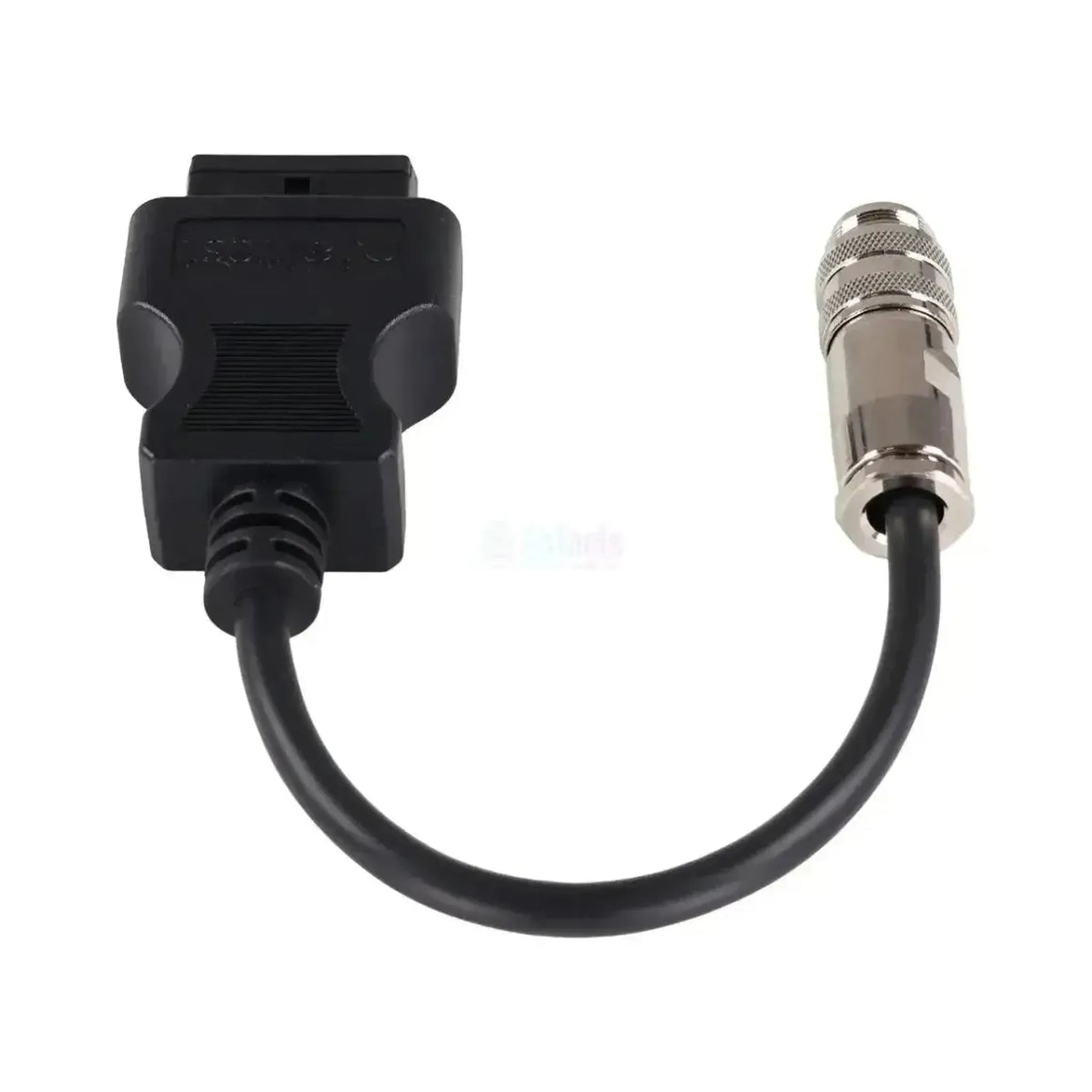

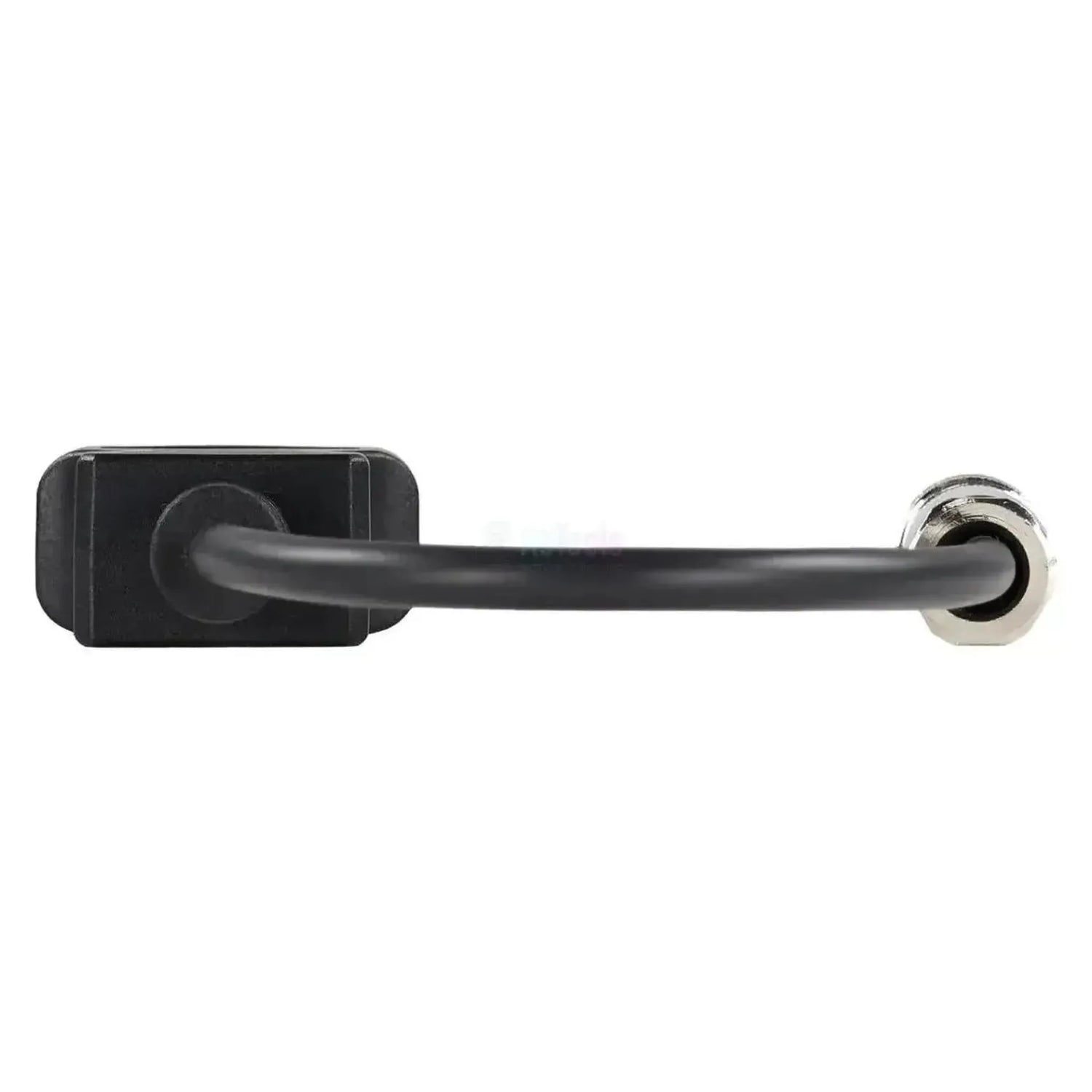

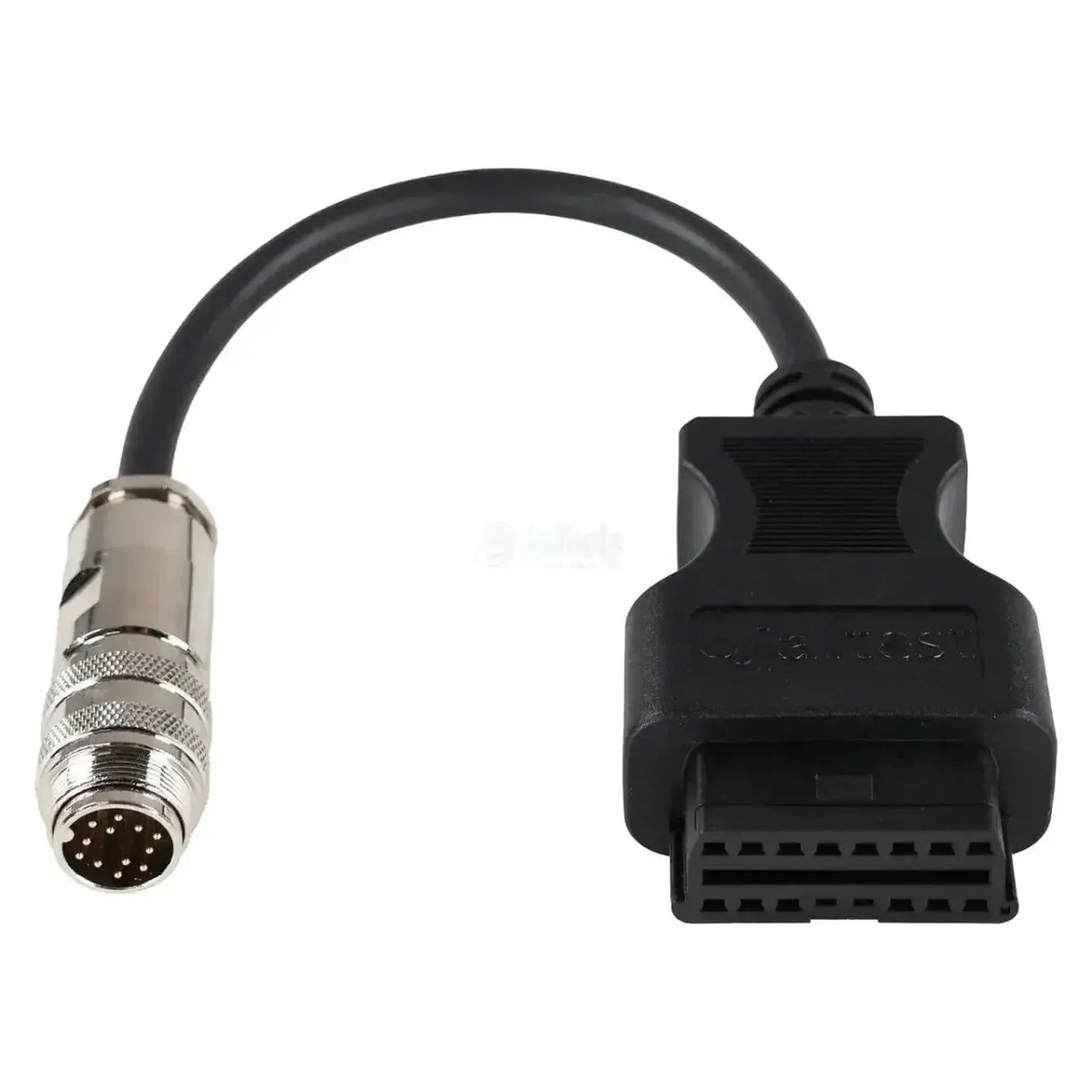

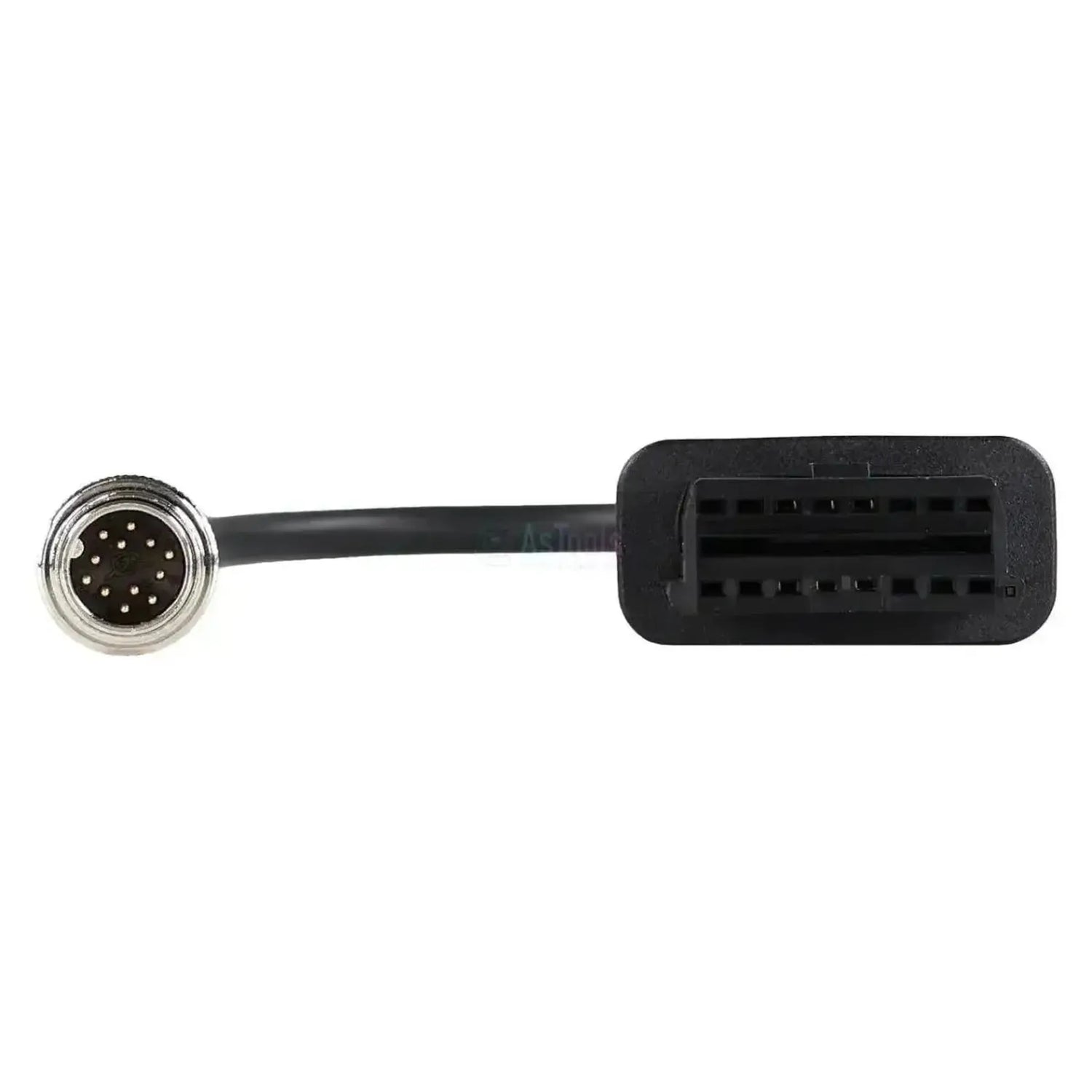

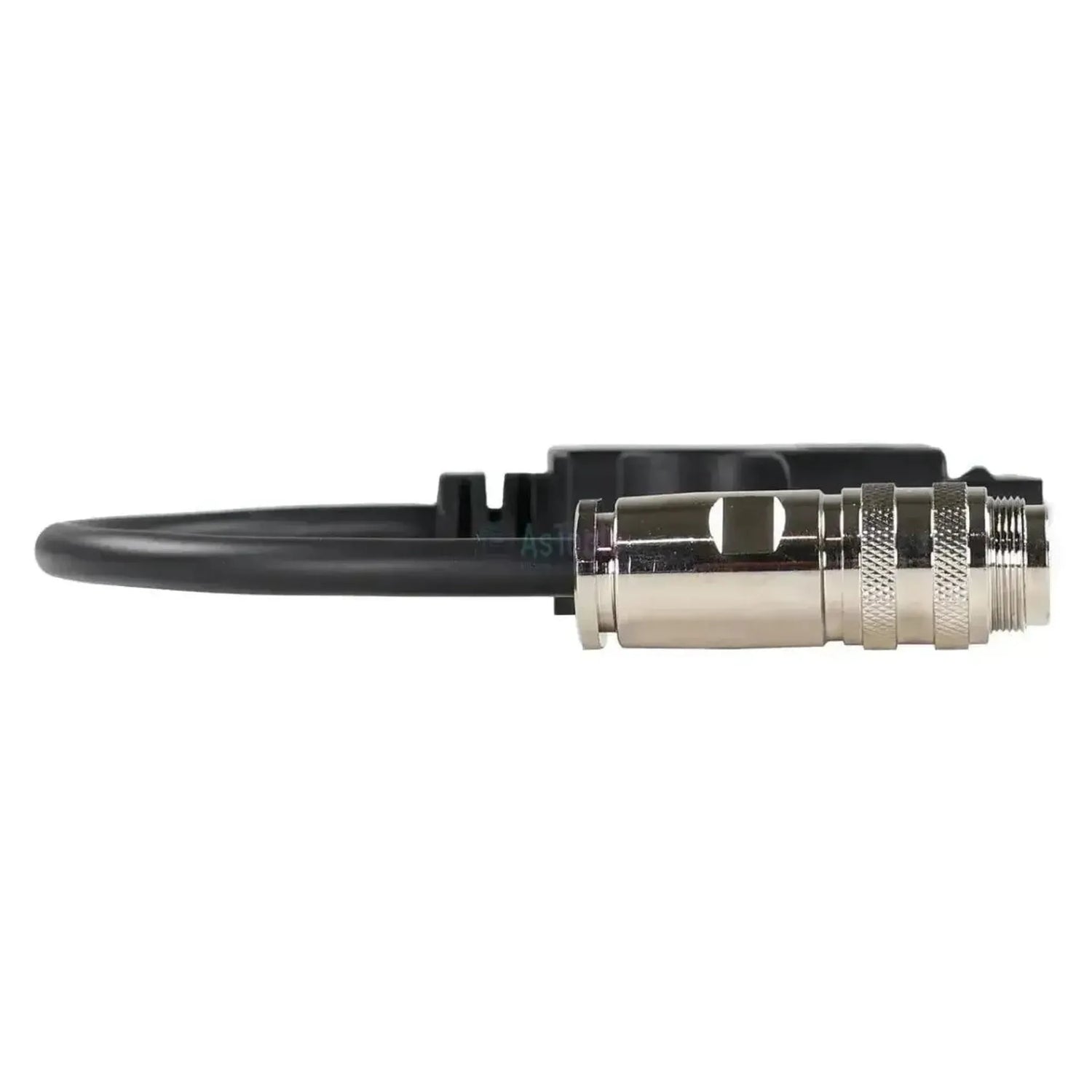

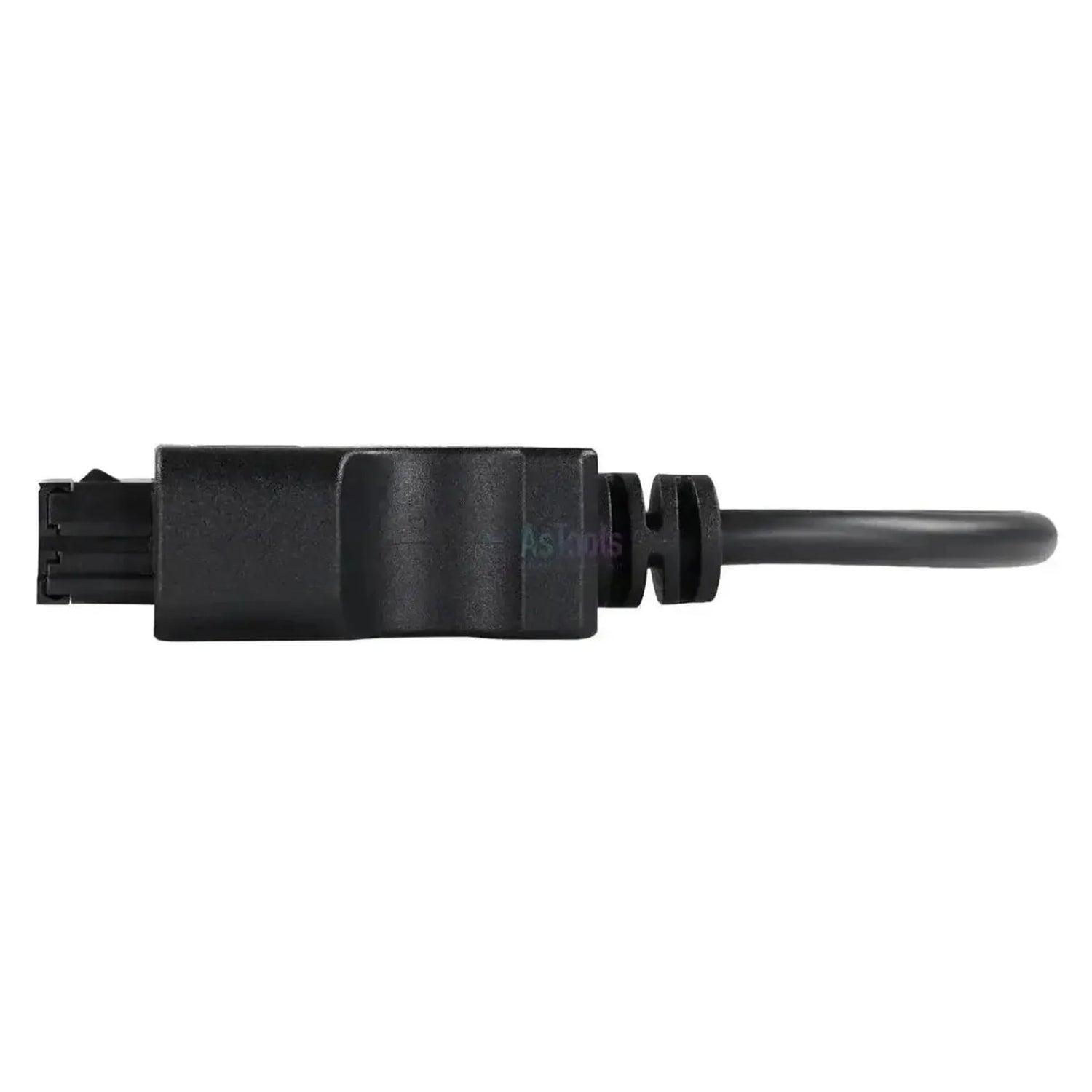

Jaltest JDC510A forbinder 12-polet diagnosestik på MTU-motorer med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder en forkromet metal rundkonnektor med rændelring og skrueforbindelse, med tolv forgyldte ben i kontaktfladen. Konnektoren sættes i diagnosestikket på eller ved siden af motorblokken. Kablet er 28 til 30 cm langt, har en sort kappe og går uden mellemhus fra den ene stik til den anden.

Når kablet er tilsluttet, rækker Jaltest-softwaren til ADEC-generationen (ECU-7 til Tier 2 og ECU-9 til Tier 3) og de ældre MDEC ECU4 C2- og DDEC-udgaver af Series 4000. Kun ved DDEC IV står serviceintervallerne med. MTU står hos Jaltest både under de stationære motorer og under de indenbordsmotorer, med de samme styreenheder. Kablet er angivet til Link-version V8.1 og hører under Jaltest OHW og Marine.

FORDELE

✔Rækker MTU-motorstyringerne ADEC ECU-7 (Tier 2) og ADEC ECU-9 (Tier 3), generationen på de moderne MTU-motorer.
✔Også den ældre MDEC ECU4 C2 og DDEC-styringerne af Series 4000 er med i dækningen.
✔Kan bruges i land og om bord, for MTU står hos Jaltest både under de stationære motorer og under de indenbordsmotorer.
✔Dækker MTU-serierne fra Series 460 til og med Series 4000.

BEMÆRK

✕Vedligeholdelse kun ved DDEC IV; ved ADEC- og MDEC-styreenhederne står serviceintervallerne ikke i dækningstabellen.
✕MTU-dækningen er rettet mod aflæsning: Styring af komponenter, parametre og kalibrering er ikke med.
✕Kun til den 12-polede forkromede metalkonnektor; til den sorte 10-polede Amphenol-udgave skal du bruge JDC537A.
✕Dette kabel er angivet til Link-version V8.1, mens JDC537A er angivet til V8.1 og V9.

Anvendelse og funktioner

Kablet er beregnet til værksteder, der aflæser MTU-motorer i aggregater, tung maskineri og skibe. Hvad du kan udføre, afhænger af styreenheden i motoren og af den Jaltest-modul, motoren hører under.

Styreenheder du kan tilgå

  • ADEC ECU-7: Common rail, Tier 2-motorer.
  • ADEC ECU-9: Common rail, Tier 3-motorer.
  • MDEC ECU4 C2: Generationen før ADEC.
  • DDEC IV: Pumpe-dyser, med vedligeholdelse.
  • Series 4000 DDEC: V12 og V16, Tier 1.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se live, med alarmgrænser.
  • Vedligeholdelse: Kun ved DDEC IV.
  • Rapport: Registrer servicearbejde.

Sådan bruger du den

  1. Kontroller stikket: Find den forkromede 12-polede konnektor ved blokken.
  2. Tilslut: Fastgør JDC510A med skrueforbindelsen.
  3. Tilslut Link: Slut OBD2-siden til Jaltest Link.
  4. Tænd for tænding: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg MTU og motorserien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke maskinen. MTU-motorer monteres som separat drivenhed, så mærket på aggregatet eller skibet siger ikke noget om diagnosetilslutningen. Jaltest dækker de nedenstående serier; om der sidder 12-polet eller 10-polet udgave, fastslår du på selve motoren.

MTU:

  • Series 460, 500 og 900: De lettere MTU-motorer.
  • Series 1000, 1100, 1300, 1500 og 1600: Mellemklassen.
  • Series 2000 og 4000: De tunge MTU-motorer med ADEC- og MDEC-styring.
  • Series S60: Motorserien, der er afledt af Detroit Diesel.

Anvendelse:

  • Monteret i: Aggregater, tung maskineri og skibe.
💡
Godt at vide: Diagnosestikket hører til motoren og sidder på eller ved siden af motorblokken. Dette kabel passer til den forkromede metalstik med tolv ben; JDC537A passer til den sorte Amphenol-udgave med ti ben. Kontroller, hvilket stik der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC510A) | MTU 12-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
12-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC510A
Styreenheder
ADEC ECU-7 og ECU-9, MDEC ECU4 C2, DDEC IV, Series 4000 DDEC
Påkrævet for brug
Jaltest Link V8.1

Øvrige specifikationer

Anvendelse
MTU-motorer med 12-polet diagnosestik
Styreenheder
ADEC ECU-7 og ECU-9, MDEC ECU4 C2, DDEC IV og Series 4000 V12/V16 DDEC (Tier 1)
