Jaltest  |  SKU: JDC518A

Jaltest (JDC518A) | SISU 3+9-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€161,95 inkl.
€133,84 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

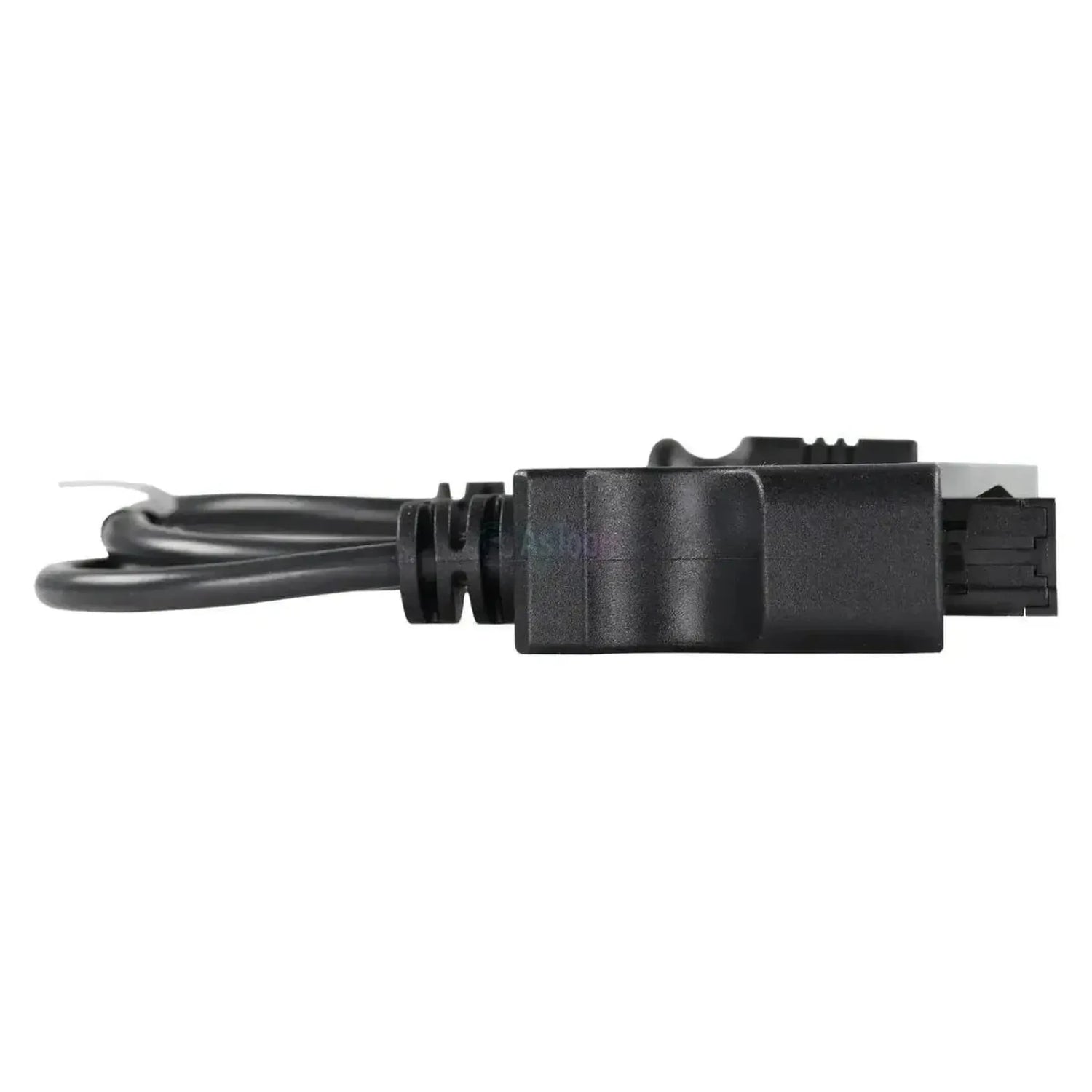

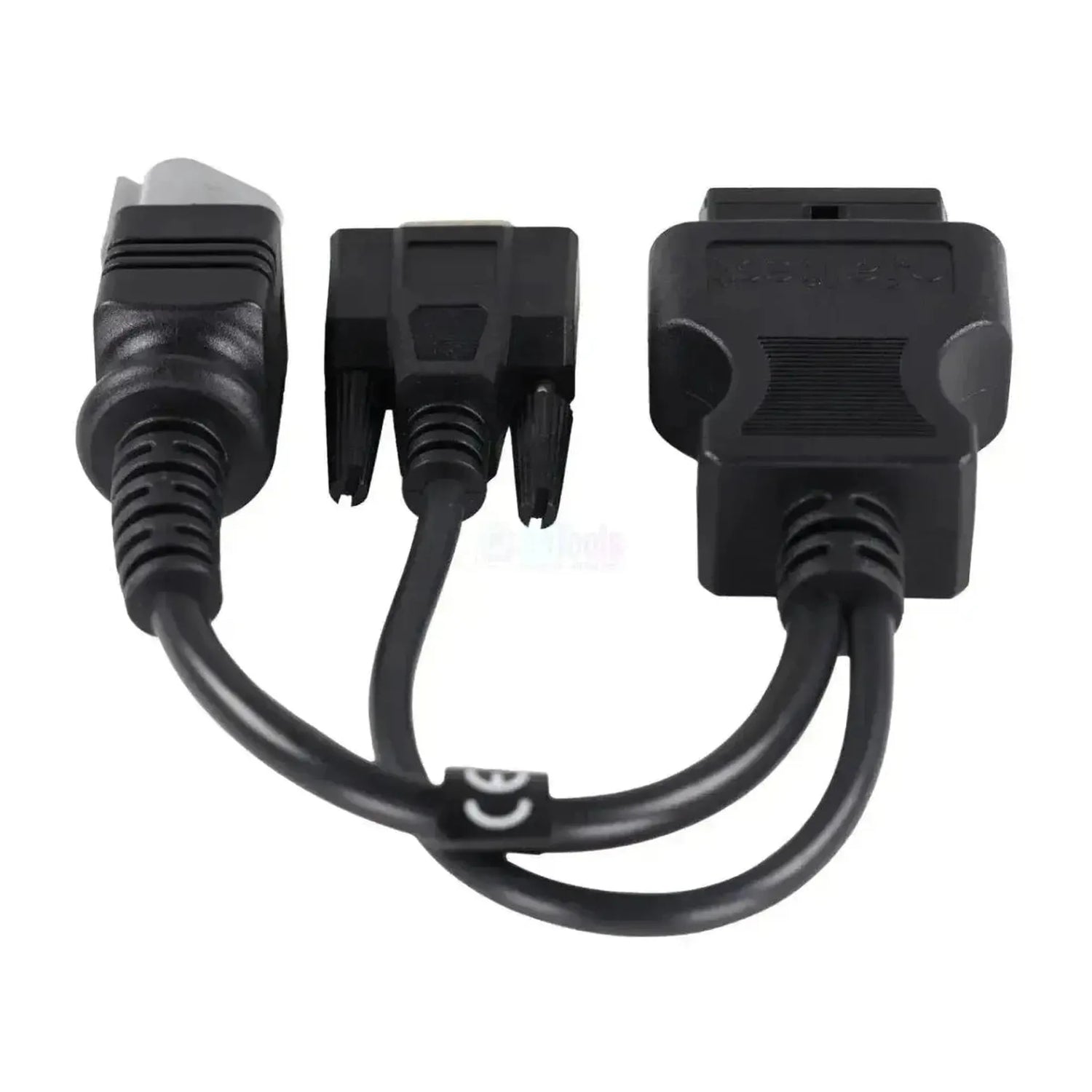

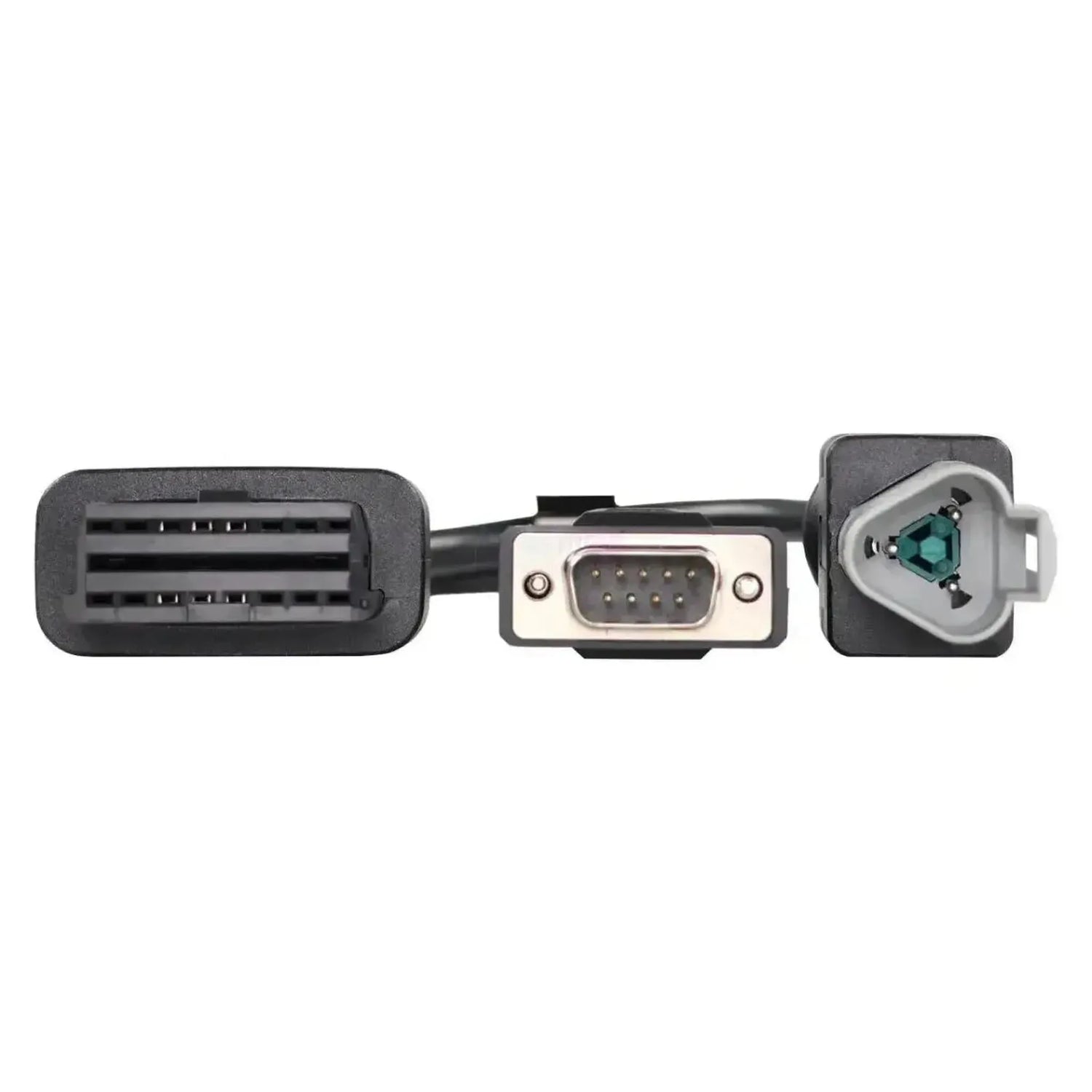

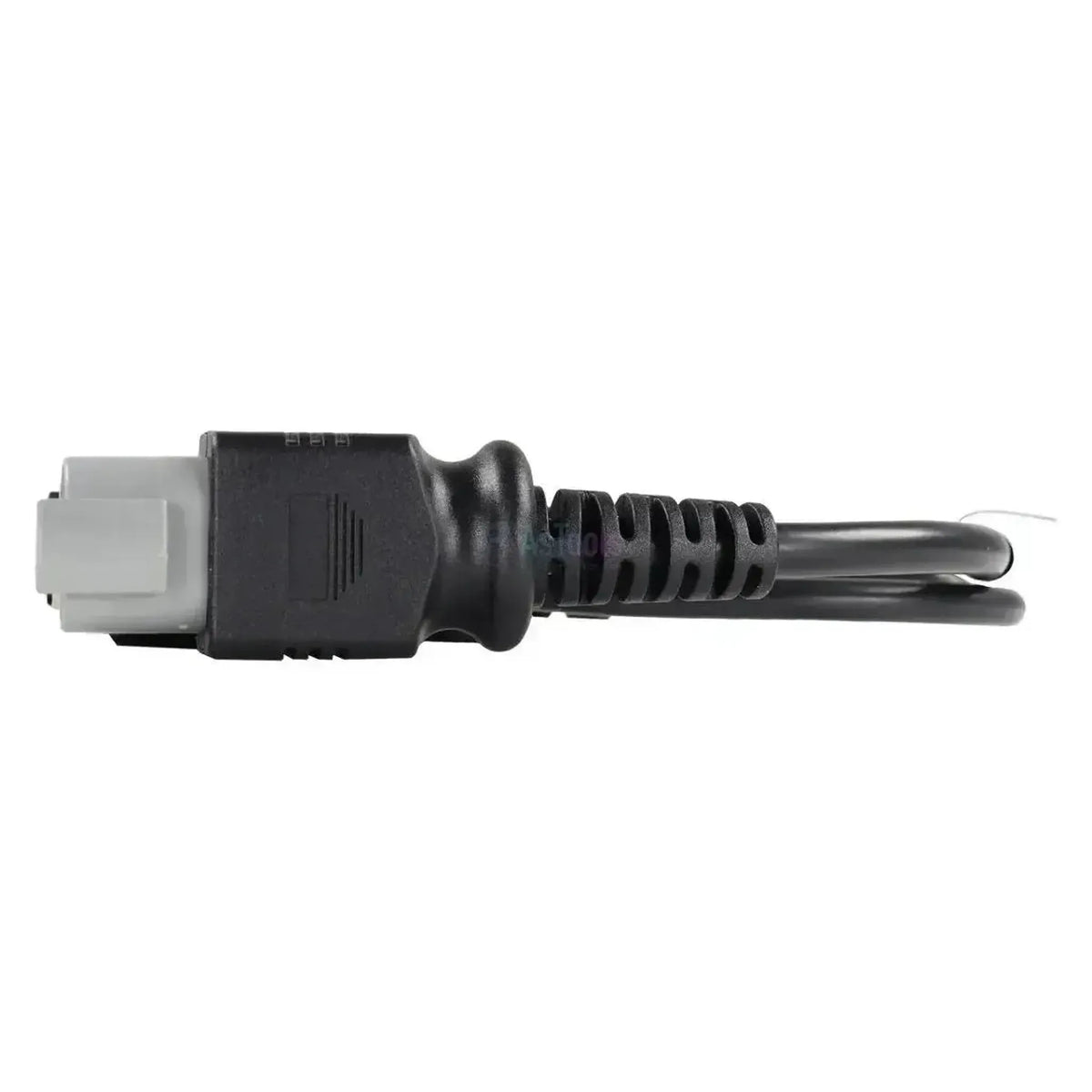

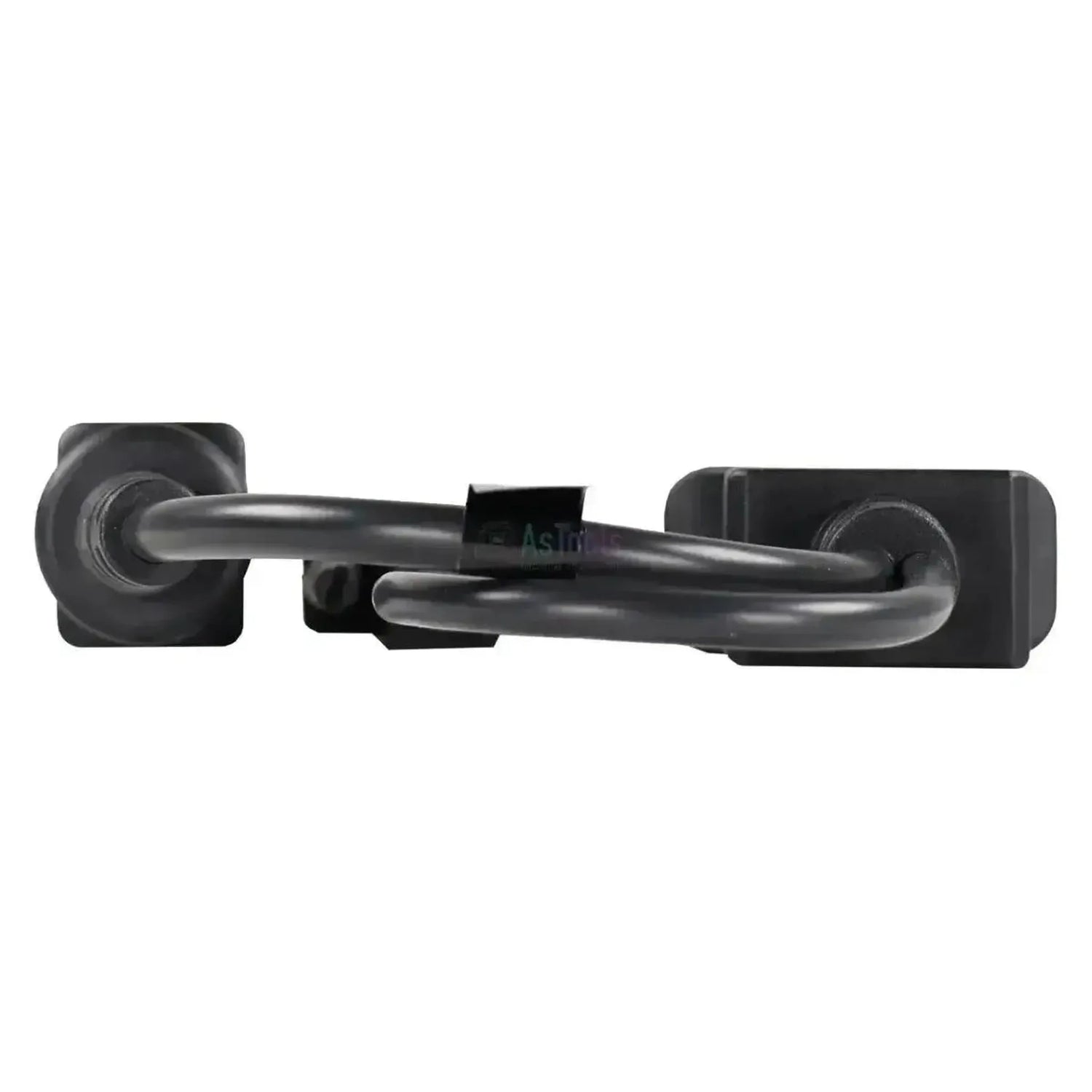

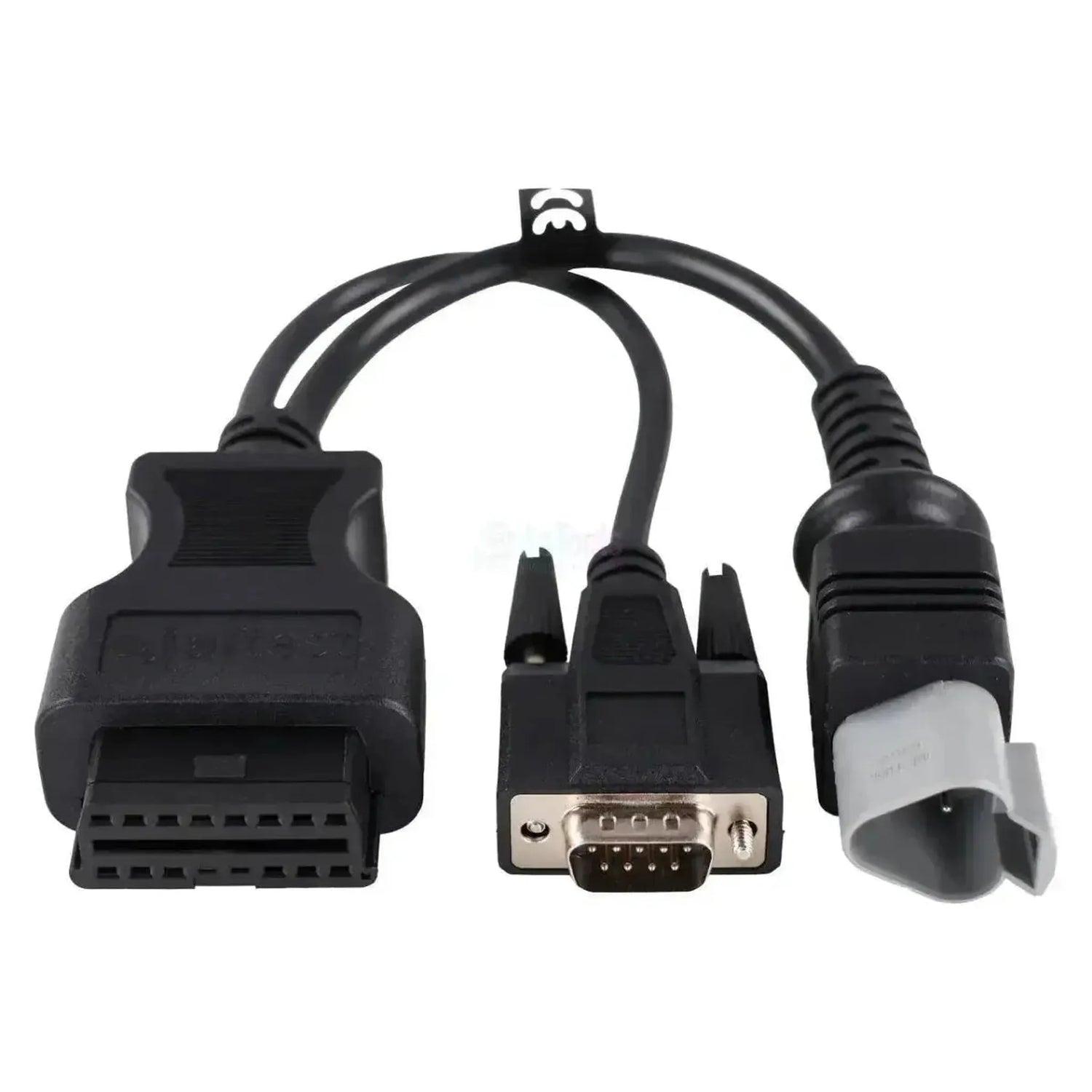

Jaltest JDC518A forbinder SISU-motordiagnosen med dit Jaltest-udstyr og ender på maskinsiden i to stik ved siden af hinanden. Den første gren er et 3-polet CAN-backbone-stik med en grå låsebøjle og en grøn kontaktholder til motorens gennemgående CAN-linje. Den anden gren er en 9-polet SUB-D med metalhylster og to skruer, til den separate 9-polede diagnosetilslutning. På grænsefladesiden sidder 16-polet OBD2; kablet måler 28 til 30 cm.

Med denne forbindelse læser Jaltest-softwaren de fire SISU-motorstyringer i dækningen ud: EEM2 med fordelerpumpen VP30/VP44, EEM3 baseret på EDC 7 UC31, EEM4 baseret på EDC 17 CV54 og EEM4S5 baseret på EDC MD1. For alle fire gælder, at fejlkoder, måleværdier og serviceintervaller er med i dækningen; yderligere handlinger kommer til for de to nyeste. Dækningen omfatter Jaltest AGV, OHW, MHE og Marine.

FORDELE

✔Dækker alle fire SISU-motorstyringer i dækningen: EEM2, EEM3, EEM4 og EEM4S5.
✔For hver af de fire styringer er fejlkoder, måleværdier og serviceintervaller med i dækningen.
✔På de nyere EEM4 og EEM4S5 kommer yderligere handlinger til, f.eks. nulstillings- og justeringsprocedurer.
✔Dækker både den ældre fordelerpumpe VP30/VP44 og de senere enheder med common rail-indsprøjtning.

BEMÆRK

✕Yderligere handlinger er kun med i dækningen for EEM4 og EEM4S5; på EEM2 og EEM3 er det kun aflæsning.
✕Til SISU-enheder tilbyder Jaltest ingen komponentstyring, heller ikke på den nyeste styring.
✕Maskinsiden er fastlagt til disse to stik; har din motor en anden diagnosetilslutning, passer dette kabel ikke.
✕Denne udgave hører til Jaltest Link V8.1 og ikke til V9.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der læser SISU-enheder ud i traktorer, maskiner og stationære installationer. Hvilken af de fire styringer der sidder i, afhænger af motorgenerationen og indsprøjtningssystemet.

Styreenheder du kan tilgå

  • EEM2 (VP30/VP44): Elektronisk fordelerpumpe.
  • EEM3 (EDC 7 UC31): Første common rail-generation.
  • EEM4 (EDC 17 CV54): Med yderligere handlinger.
  • EEM4S5 (EDC MD1): Aktuel udgave.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se live, med alarmgrænser.
  • Service: Hent og gem intervaller.
  • Yderligere handlinger: Kun på EEM4 og EEM4S5.

Sådan bruger du den

  1. Kontroller stikket: Se om der sidder et CAN-backbone eller SUB-D.
  2. Tilslut: Brug den gren, der passer til din motor.
  3. Tilslut Link: Tilslut OBD2-siden til Jaltest Link V8.1.
  4. Tænd for tænding: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg SISU og motorgenerationen.

Kompatible køretøjer og anvendelser

Det er motoren, der er afgørende, ikke maskinen den sidder i. SISU leverer enheden som separat drivlinje, så motorgenerationen bestemmer hvad du møder, og ikke mærket på traktoren eller maskinen. Kig på selve enheden for at se, om der sidder 3-polet CAN-backbone eller 9-polet SUB-D. Nedenstående anvendelser stammer fra SISU-dækningen.

SISU:

  • SISU-motorer: Generationerne EEM2, EEM3, EEM4 og EEM4S5.
  • Landbrugstraktorer: Med en SISU-enhed som drivlinje, herunder Massey Ferguson.
  • Bygge- og terrænmaskiner: Og løfteudstyr med en SISU-enhed.
  • Stationære installationer: Såsom aggregater.
💡
Godt at vide: Maskinsiden består af to separate stik, som begge hører til motoren: Et 3-polet CAN-backbone og et 9-polet SUB-D. Du genkender dem på den grønne kontaktholder henholdsvis metalhylsteret med skruer. Kontroller på selve maskinen, hvilken af de to der er til stede, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC518A) | SISU 3+9-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
  • OHW bygge- og terrænmaskiner
  • MHE intern transport
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
3+9-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

Referencenummer
JDC518A
Styreenheder
EEM2, EEM3, EEM4 og EEM4S5 (motorstyring)
Påkrævet for brug
Jaltest Link V8.1

Øvrige specifikationer

Anvendelse
SISU-motorer med 3-polet CAN-backbone- eller 9-polet SUB-D-stik
