Jaltest  |  SKU: JDC307A

Jaltest (JDC307A) | ZF Ecomat 9-polet OBD – 16-polet OBD2 adapterkabel | Bus

Regulær pris
€121,95 inkl.
€100,79 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

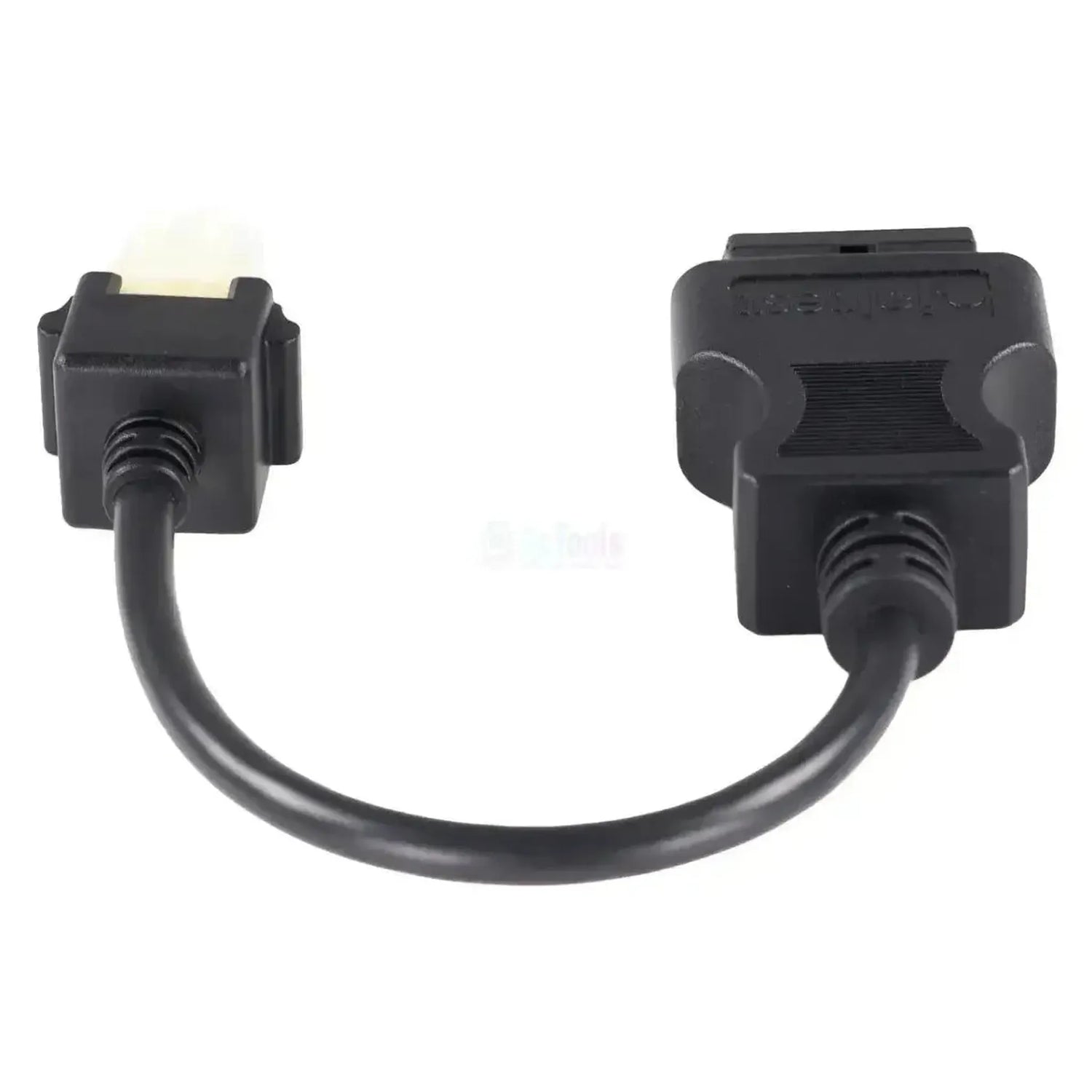

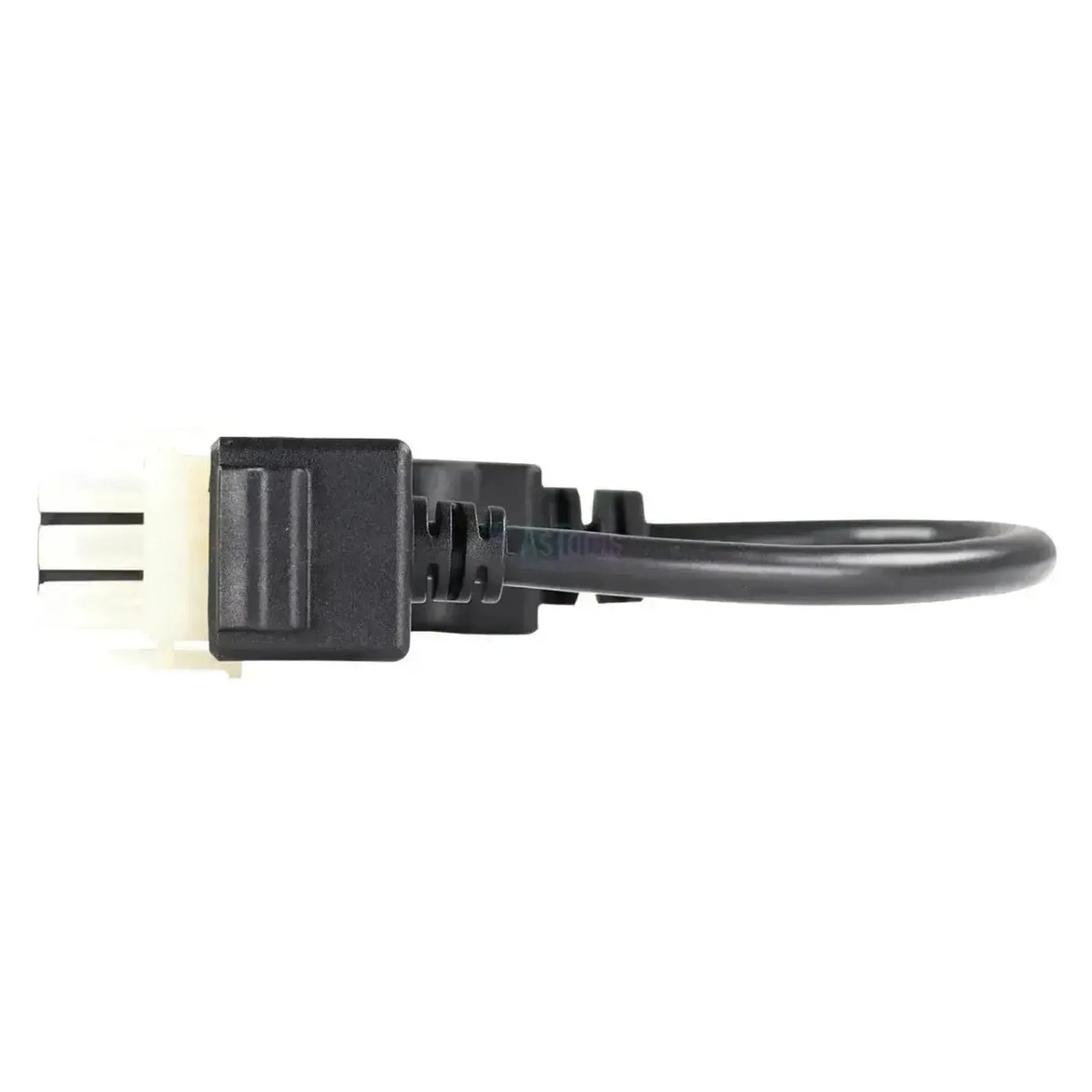

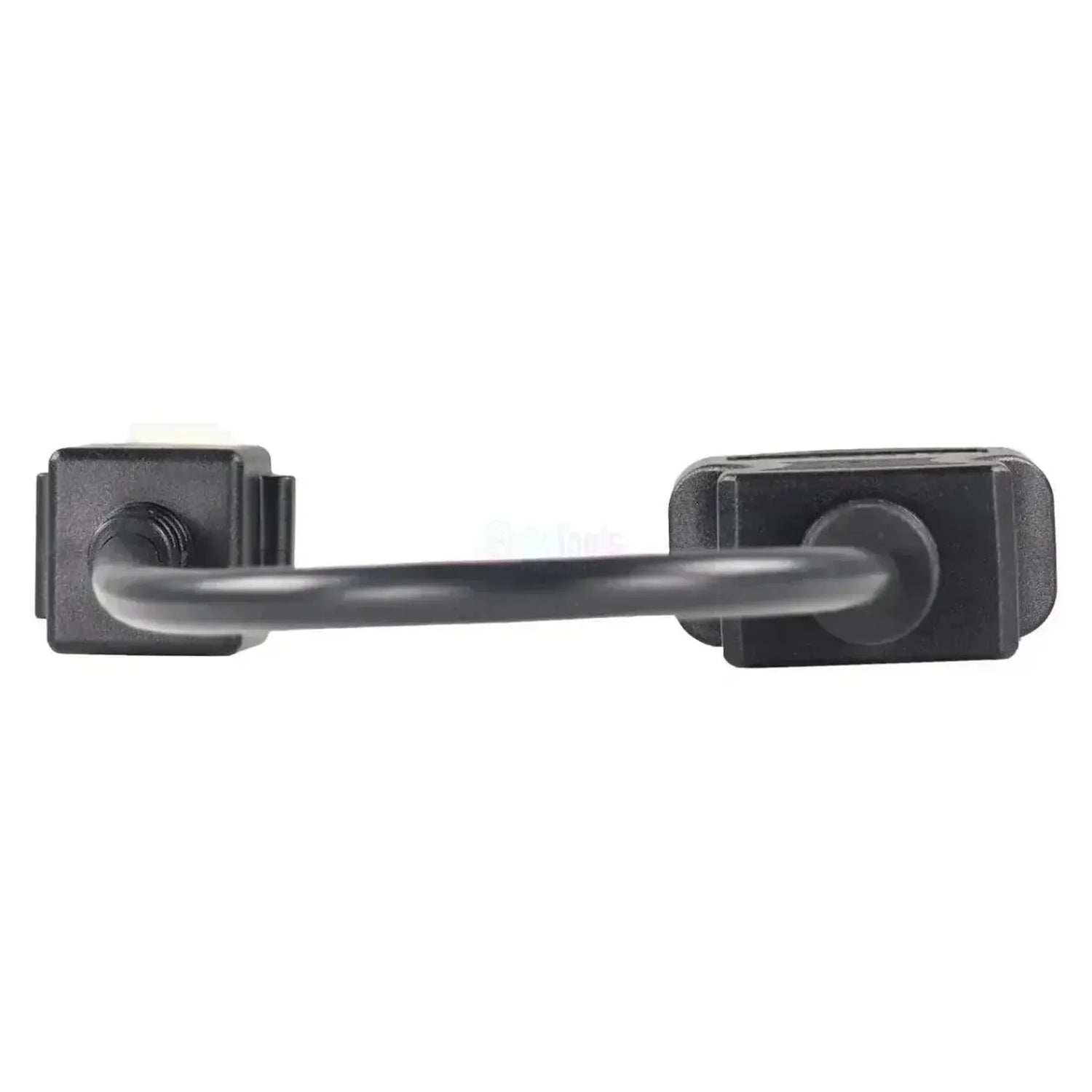

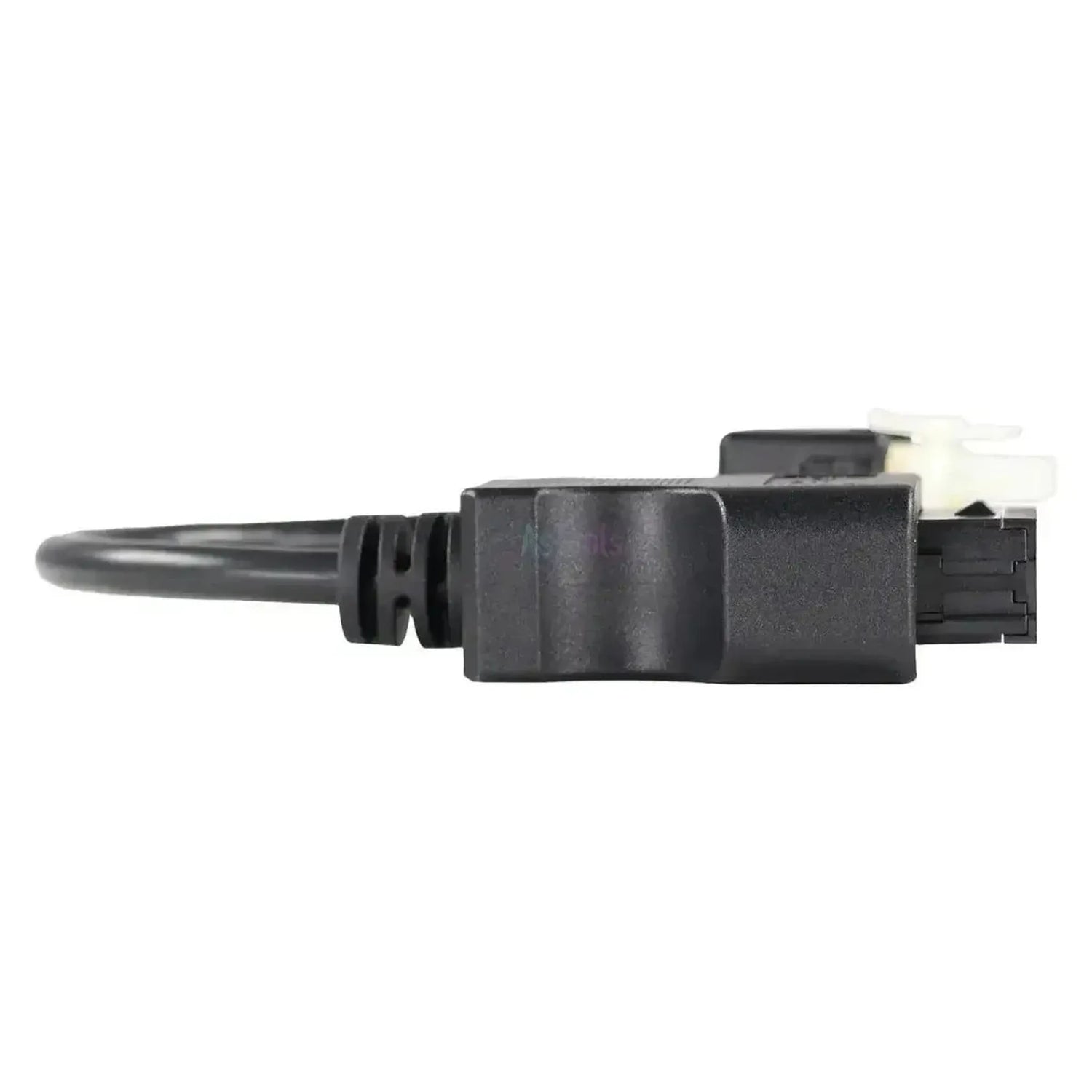

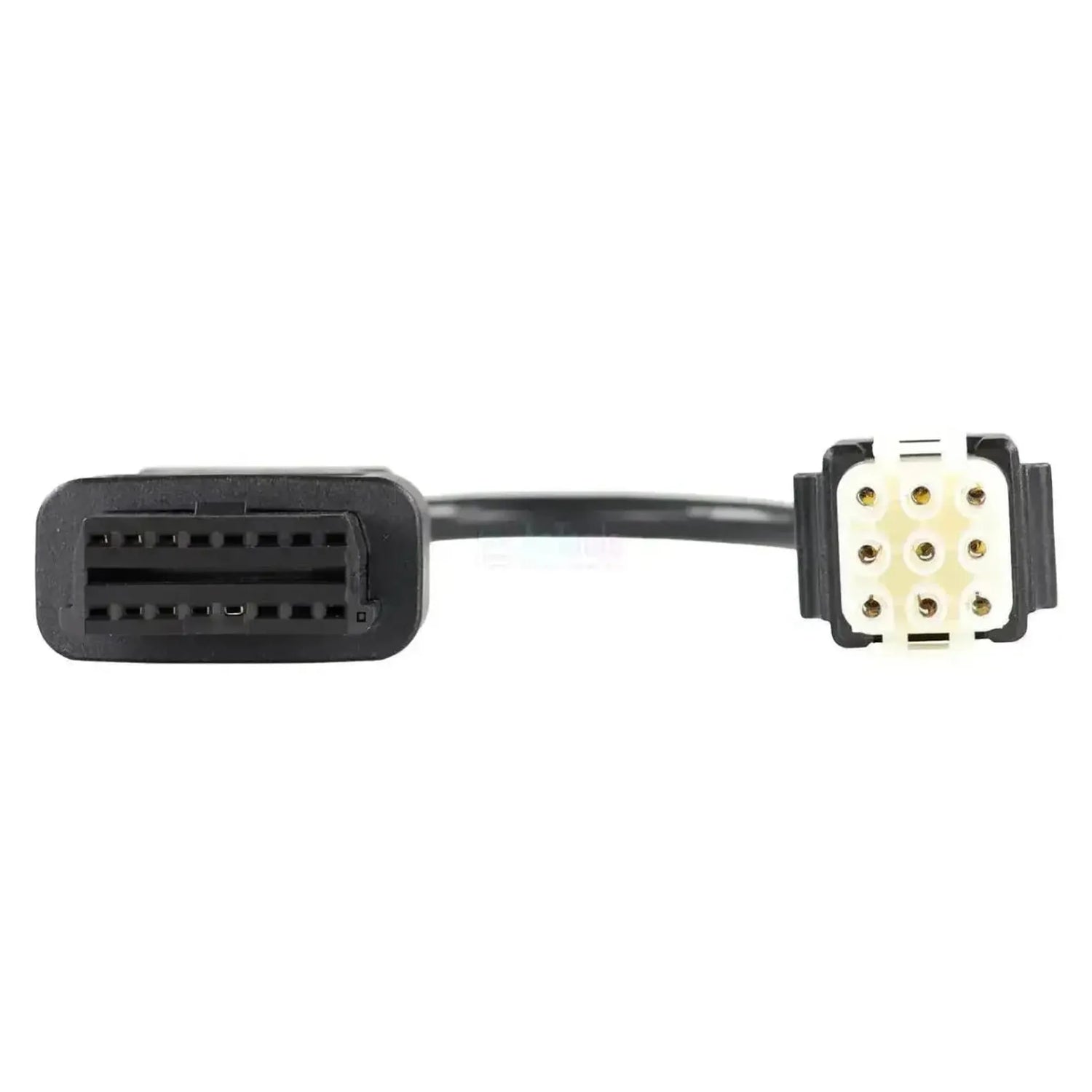

Jaltest JDC307A forbinder 9-polet Mate N-Lock-stik på ZF Ecomat 4-busautomaten med 16-polet OBD2-tilslutningen til diagnosekablet fra Jaltest Link. Stikket på gearkassens side er cremehvidt, har tre rækker med tre runde positioner, som alle ni er optaget, og sidder fast med en hvid låsebøjle. Kablet er 28 til 30 cm langt.

Bag stikket ligger transmissionsstyringen, som Jaltest dækker som Ecomat 2/4. Med forbindelsen får du adgang til fejlhukommelsen, måleværdierne og konfigurationen; ud over aflæsning findes også styring af komponenter og indstilling af parametre i dækningen. Ecomat er generationen før EcoLife og blev leveret som Ecomat I, II og IV med henholdsvis fire, fem og seks gear. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Ud over fejlkoder findes ved Ecomat 2/4 også styring af komponenter og indstilling af parametre i dækningen.
✔Kablet følger ZF-styreenheden og ikke karosseriproducenten, og passer derfor til alle busmærker med denne gearkasse.
✔Transmissionen har et eget diagnosestik, også på busser som desuden har en OBD-tilslutning.
✔Fungerer med både Jaltest Link V8.1 og Link V9.

OPMÆRKSOMHEDSPUNKTER

✕Kun til det 9-polede Mate N-Lock; Ecomat med 3+6-polet stik hører til JDC303A.
✕Den nyere EcoLife passer ikke her; den tilsluttes via mini-USB (JDC308A) eller det gule MCP-stik (JDC309A).
✕Jaltest tilbyder ikke kalibrering og nulstilling af service ved Ecomat 2/4.
✕Med 28 til 30 cm er kablet kort, så du arbejder ved gearkassen og ikke fra førerpladsen.

Anvendelser og funktionalitet

Kablet er beregnet til aflæsning af ZF Ecomat-transmissionen i ældre busser. Jaltest samler ZF-gearkasserne i én dækningsgruppe; inden for denne gruppe har hver gearkassegeneration sit eget stik.

Styreenheder du kan tilgå

  • Ecomat 2/4: Busautomat fra ZF.

Hvad du kan gøre

  • Fejlkoder: Aflæs og slet efter reparation.
  • Måleværdier: Sensorværdier på gearkassen.
  • Komponenter: Styr ventiler og aktuatorer.
  • Parametre: Læs og tilpas konfigurationen.
  • Live-overvågning: Som tal og graf.

Sådan bruger du den

  1. Kontroller stikket: Find det cremehvide 9-polede stik på gearkassen.
  2. Tilslut: Sæt JDC307A i og fastgør låsebøjlen.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg ZF-transmissionen Ecomat 2/4.

Kompatible køretøjer og anvendelser

Det er stikket, ikke busmærket, der er afgørende. Kablet passer til enhver bus, hvis ZF Ecomat-automat har 9-polet Mate N-Lock-tilslutning. Hvilken udgave der sidder i din bus, ser du på stikket på gearkassen og ikke på karosseriets typeskilt.

ZF Ecomat:

  • Ecomat I, II og IV: Med fire, fem og seks gear.
  • Mate N-Lock-udgave: Cremehvidt 9-polet stik på gearkassen.

Busmærke:

  • Ikke afgørende: Kablet følger ZF-styreenheden.
  • Også ved siden af en OBD-tilslutning: Gearkassen har et eget diagnosestik.
💡
Godt at vide: Det cremehvide 9-polede stik med tre rækker af tre ben sidder på gearkassen og ikke på køretøjets OBD-plads. EcoLife har et gult rektangulært stik eller en mini-USB. Kontroller på gearkassen, hvilket af de tre der sidder på den, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC307A) | ZF Ecomat 9-polet OBD - 16-polet OBD2 adapterkabel | Bus

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
9-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja
Om styreenhedens indstillinger kan ændres. Nødvendigt efter udskiftning eller for at ændre et systems adfærd.Indstil parametre
Ja

Anvendelse

Referencenummer
JDC307A
Styreenheder
Ecomat 2/4 (automatisk gearkasse)
Påkrævet for brug
Jaltest Link V8.1 eller V9 og Jaltest-diagnosesoftware

Øvrige specifikationer

Anvendelse
ZF Ecomat 4-busautomat med Mate N-Lock-tilslutning
