Jaltest  |  SKU: 70002026

Jaltest (70002026) | OHW Adapterkabelset Komplet (9 Kabler) | Terræn- og Byggemaskiner

Regulær pris
€1.493,95 inkl.
€1.234,67 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

Jaltest 70002026 er det komplette adapterkabelsæt til Off-Highway-maskiner: Ni kabler, som forbinder den producenteigne diagnosestik på jordflytningsudstyr med dit Jaltest-diagnosekabel. På motorsiden findes kablerne til Deutz, Caterpillar og Perkins samt Mercedes-Benz og MTU; på maskinsiden kablet til Volvo CE, Komatsu, Hitachi og Liebherr. Derudover findes kablet til ZF Ergopower-transmissionen og kablet til det grønne 9-benede Deutsch-stik iht. J1939.

En maskine har ofte to diagnosestik, et til motorstyringen og et til maskinstyringerne, og dette sæt dækker begge sider. Sammenlignet med basissættet 70002030 er der fem kabler ekstra, til Mercedes-Benz og MTU, ZF Ergopower, Komatsu, Hitachi og Liebherr. Omvendt findes kablerne til Kubota, Yanmar og det 14-benede Caterpillar-stik kun i basissættet. Kablerne hører under Jaltest OHW.

FORDELE

✔Ni kabler i ét sæt, fra motorsiden til maskinsiden af udstyret.
✔Indeholder de producenteigne stik til det tunge gravnings- og løfteudstyr fra Hitachi, Komatsu og Liebherr.
✔Også ZF Ergopower-powershiftgearkassen, som monteres separat fra maskinproducenten og har sit eget diagnosestik.
✔JDC217.9 måler over halvanden meter og forbinder med sit 26-benede DB26 direkte til Jaltest Link V9.

BEMÆRK

✕JDC217.9 er angivet til Jaltest Link V9; de øvrige kabler i sættet virker også på V8.1.
✕Til JDC542.9 (Liebherr) er forlængerkablet JDC100 nødvendigt, så snart du arbejder med en Jaltest Link V9.
✕Basissættet 70002030 er ikke en mindre udgave af dette sæt; Kubota, Yanmar og det 14-benede Caterpillar-stik findes kun der.
✕Jordflytning har snesevis af producenteigne stik, og ikke alle mærker er med i dette sæt. Tjek på selve maskinen, hvilket stik der sidder på.

Anvendelser og funktioner

Hvert kabel i dette sæt omsætter et producenteigent diagnosestik til standardstikket på Jaltest Link. Hvad du derefter kan gøre, afgøres af Jaltest-softwaren og maskinens dækning, ikke af kablet.

Hvad sættet indeholder

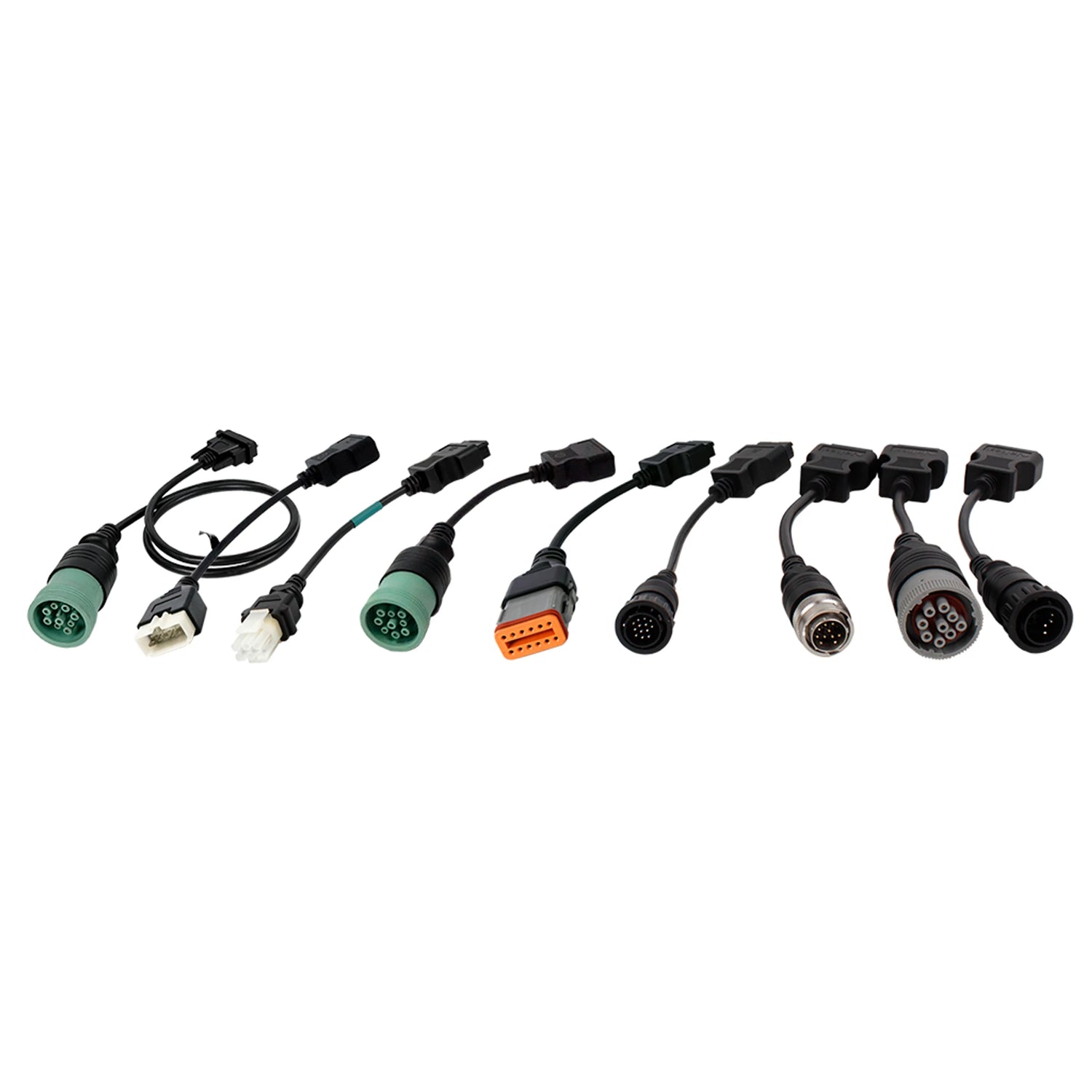

  • JDC203A: Mercedes-Benz/MTU, 14-benet rundt.
  • JDC217.9: Deutsch 9-benet grøn (J1939).
  • JDC504A: Deutz, 12-benet Amphenol.
  • JDC505A: Caterpillar og Perkins, 9-benet.
  • JDC509A: Volvo CE, rundt med ring.
  • JDC535.9: Hitachi.
  • JDC536A: Komatsu, 12-benet.
  • JDC542.9: Liebherr.
  • JDC546A: ZF Ergopower, 6-benet.

Hvad du kan gøre

  • Fejlkoder: Læs og slet efter reparation.
  • Måleværdier: Live som tal og graf.
  • Komponenter: Med ZF Ergopower i dækningen.
  • Vedligeholdelse: Bl.a. med Volvo CE og Komatsu.
  • Kalibrering: Med ZF Ergopower-transmissionen.

Sådan bruger du den

  1. Find stikket: Find diagnosestikket til motoren eller maskinen.
  2. Vælg kablet: Brug det kabel, der hører til det stik.
  3. Tilslut: Sæt kablet i stikket på maskinen.
  4. Tilslut Link: Forbind kablet til Jaltest Link.
  5. Aflæs: Vælg mærke og maskine i Jaltest OHW.

Kompatible køretøjer og anvendelser

Det er stikket, der afgør, ikke maskinen. Motorer fra Deutz, Caterpillar og Perkins monteres som separat drivlinje, så det samme stik findes i maskiner fra forskellige producenter. Nedenfor fremgår det pr. kabel, hvor du møder det.

Motorsiden:

  • Mercedes-Benz og MTU: Motorer i tungt materiel og stationære opstillinger.
  • Deutz-motorer: Hos snesevis af maskinproducenter; også under Jaltest AGV og MHE.
  • Caterpillar- og Perkins-motorer: Også når maskinen er af et andet mærke.
  • Deutsch 9-polet grøn: J1939-stikket, uafhængigt af mærke, på nyere materiel.

Maskinside:

  • Volvo Construction Equipment: Gravemaskiner, hjullæssere, dumpere, vejhøvle og valser.
  • Hitachi: Jordflytningsmaskiner.
  • Komatsu: Gravemaskiner, hjullæssere, bulldozere og dumpere.
  • Liebherr: Jordflytningsmaskiner og kraner; med en Link V9 kræves JDC100.
  • ZF Ergopower: Hjullæssere og leddumpere med Ergopower-powershift-gearkassen.
💡
Godt at vide: På en maskine sidder ofte to diagnosestik, et ved motoren og et ved maskinens styringer. Hvilket kabel du har brug for, afhænger af det system, du vil læse ud. Kontroller på selve maskinen, hvilket stik der sidder i, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC203A) | Mercedes 14-polet OBD1 - 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøj
  • 1x Jaltest (JDC217.9) | 9-polet J1939 - 26-polet DB26 adapterkabel | Erhvervs- og arbejdskøretøj
  • 1x Jaltest (JDC504A) | Deutz 12-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-polet OBD - 16-polet OBD2 adapterkabel | Terræn- og anlægsmaskiner
  • 1x Hitachi-adapterkabel (JDC535.9)
  • 1x Jaltest (JDC536A) | Komatsu 12-polet OBD – 16-polet OBD2 adapterkabel | Terræn- og anlægsmaskiner
  • 1x Liebherr-adapterkabel (JDC542.9)
  • 1x Jaltest (JDC546A) | ZF Ergopower 6-polet OBD - 16-polet OBD2 adapterkabel | Arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Bygge- og terrænmaskine

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
70.002.026
Påkrævet for brug
Jaltest Link

Øvrige specifikationer

Type
Adapterkabelsæt
Antal kabler
9 stuks
Indhold
JDC203A, JDC217.9, JDC504A, JDC505A, JDC509A, JDC535.9, JDC536A, JDC542.9 og JDC546A
Anvendelse
Producentspecifikke diagnosestik på Off-Highway-maskiner
Interface
Jaltest Link V8.1 og V9; JDC217.9 fungerer kun på V9
Segment
Terræn- og anlægsmaskine
