Jaltest  |  SKU: JDC531A

Jaltest (JDC531A) | Scania 9-polet RS232 – 16-polet OBD2-adapterkabel | Forbrændingsmotor

Regulær pris
€214,95 inkl.
€177,64 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

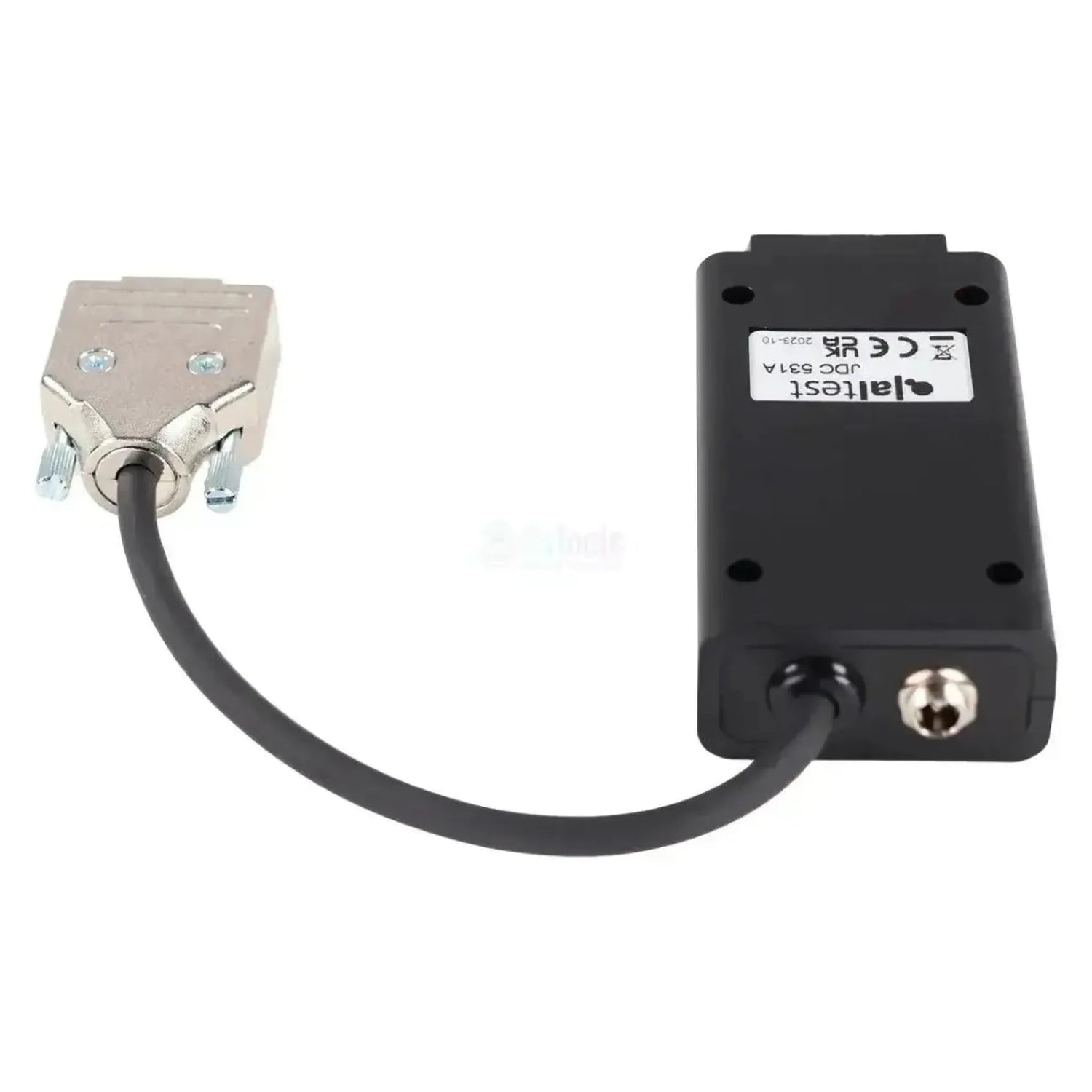

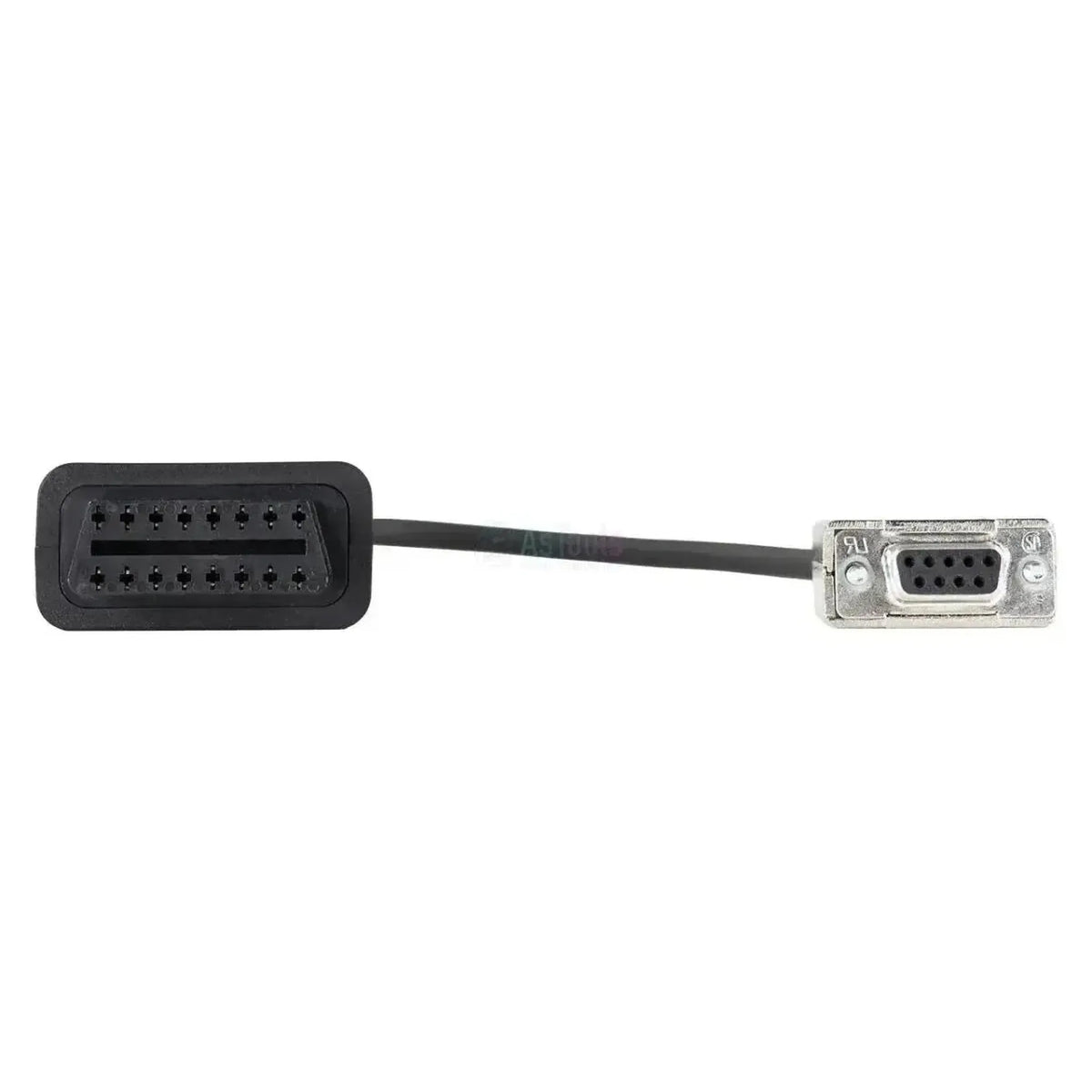

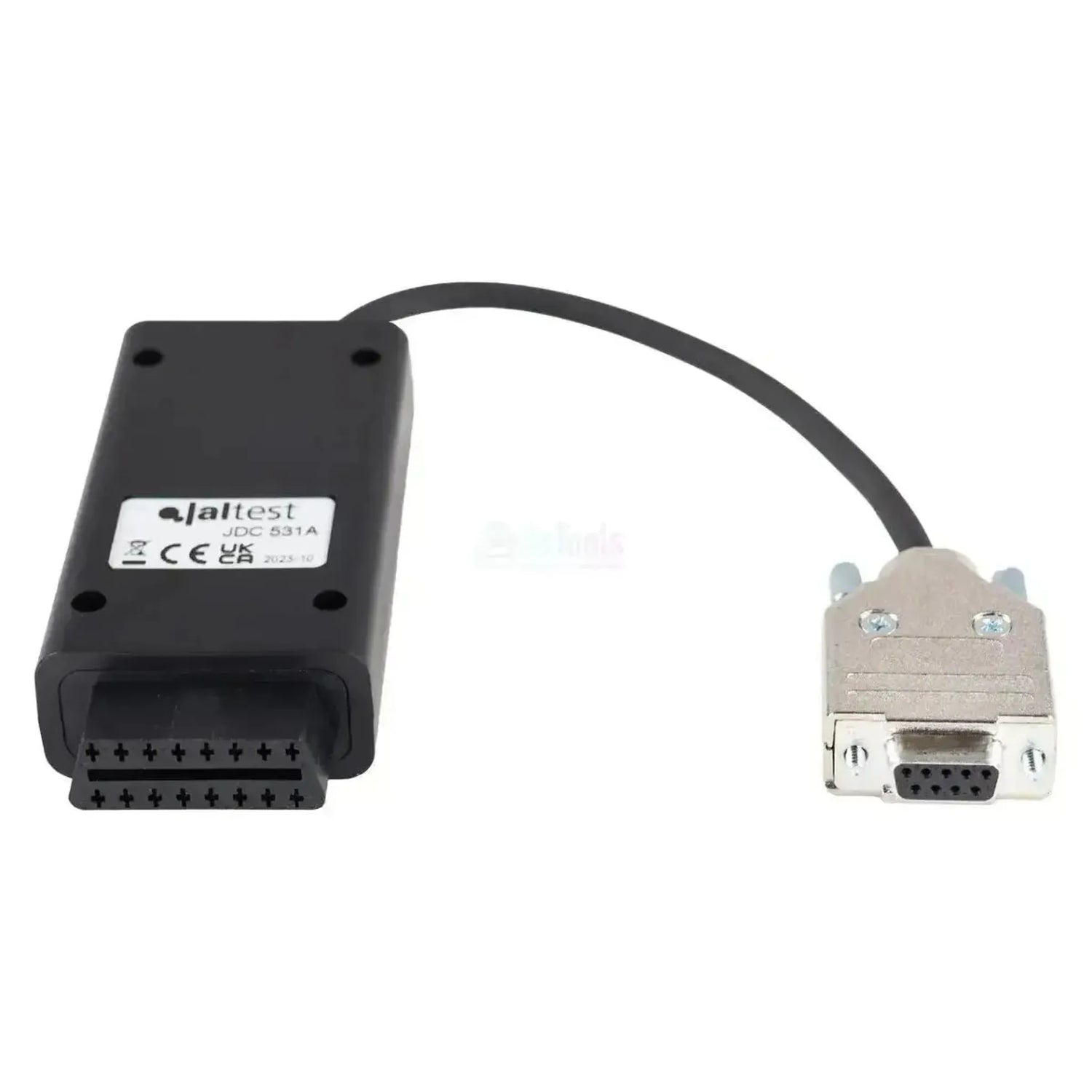

Jaltest JDC531A er RS232-diagnosekablet til Scania-motorer. På maskinsiden sidder et 9-polet D-sub med ni kontaktbøsninger i en metalafskærmningshætte, som du fastgør med to rændelskruer. På interfacesiden sidder det sorte 16-polede OBD2-stik. Kablet måler 28 til 30 cm.

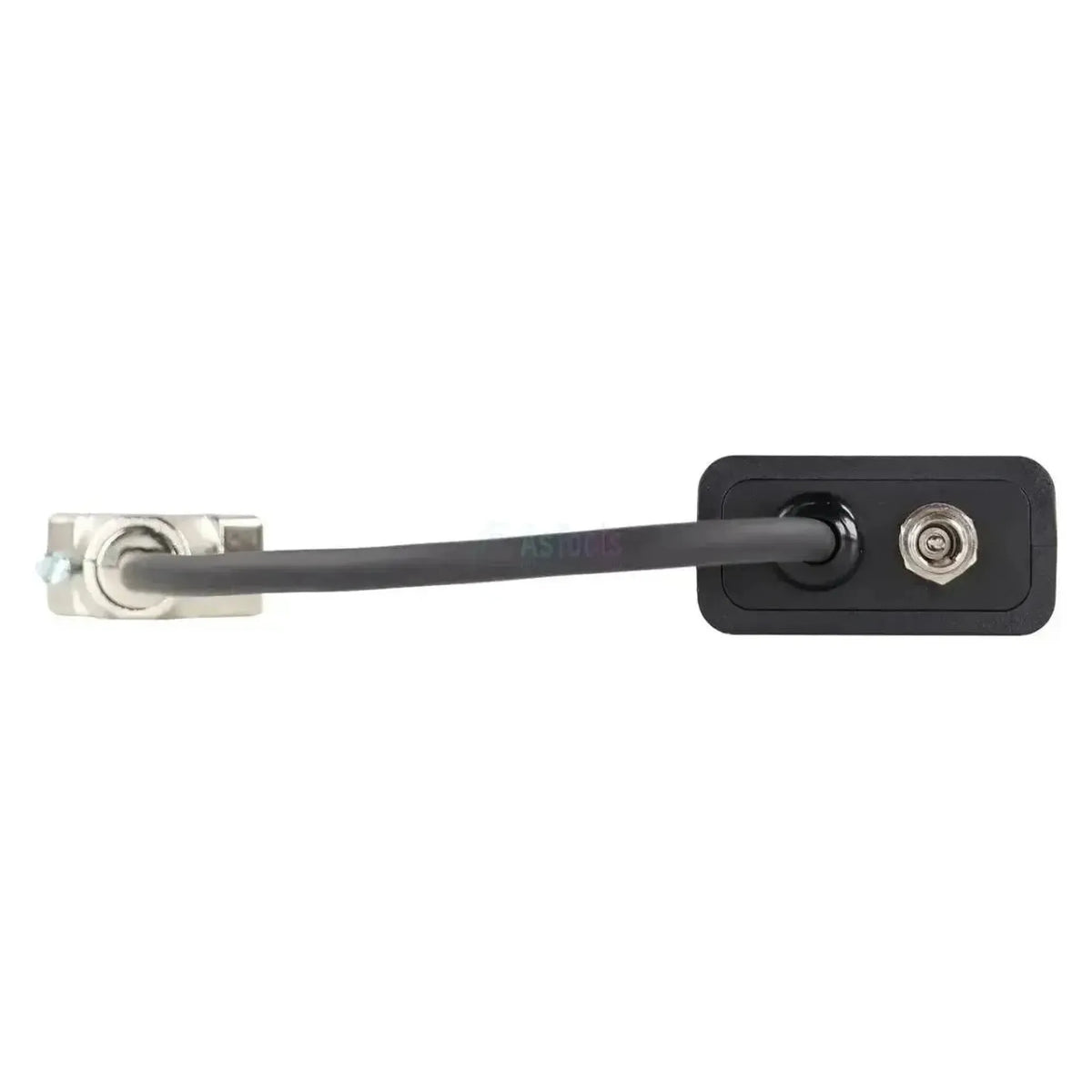

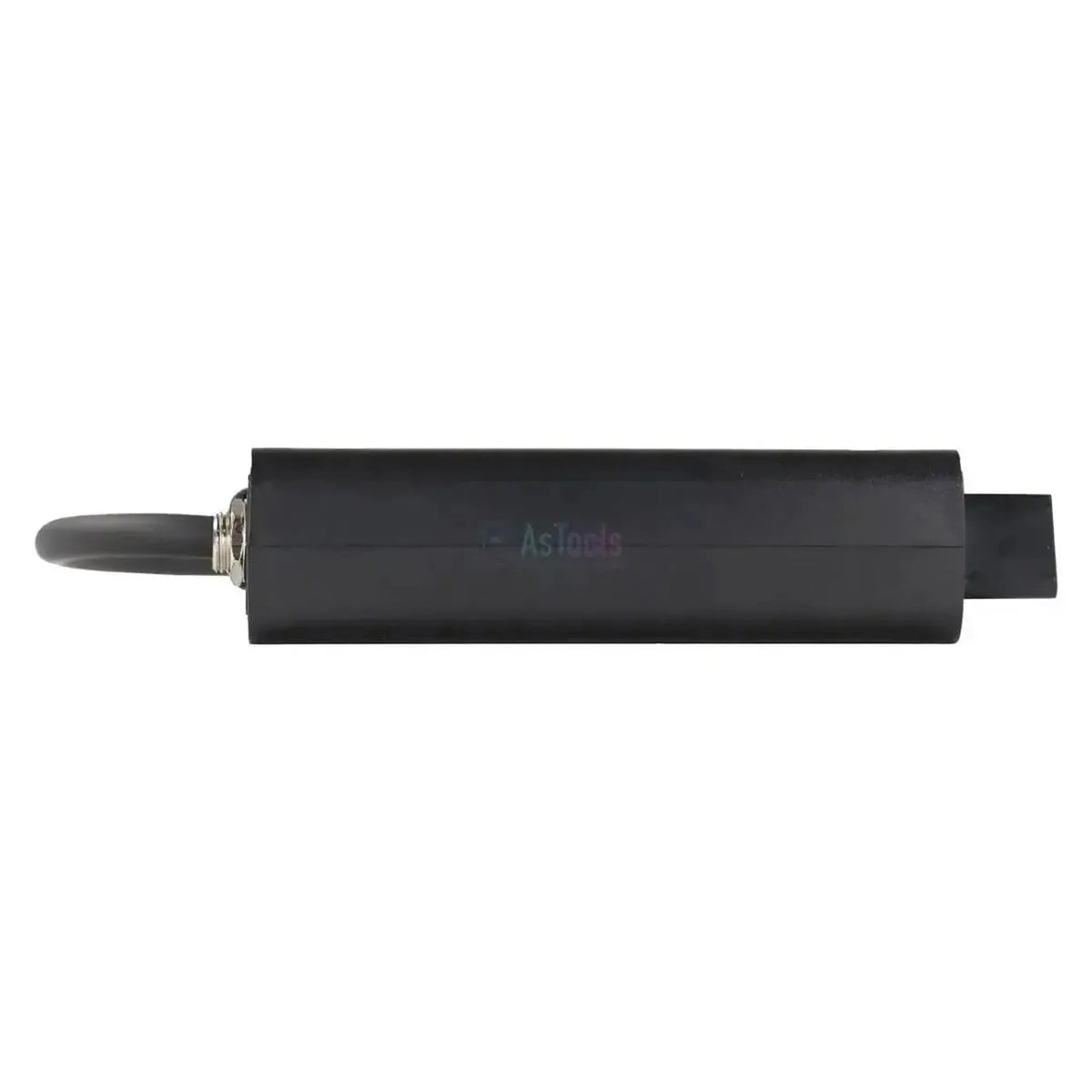

Midt på kablet sidder et sort modul med egen forsyning; grenen ender i et cigarettænderstik. Kablet betjener den serielle RS232-linje på den ældre Scania-motorgeneration; den nyere CAN-linje går via JDC532A. Kablet er angivet til Jaltest Link V8.1 og hører under Jaltest OHW og Jaltest Marine.

FORDELE

✔Åbner for Scanias serielle RS232-diagnoselinje, hvor et almindeligt 16-polet kabel ikke er tilstrækkeligt.
✔Giver adgang til motorstyringerne DEC2 (V7.0), EDC MS5, EDC MS6.2 og EMS PDE.
✔Kan bruges på off-highway-maskiner og på indbyggede motorer i både, da Jaltest dækker Scania i begge kategorier.

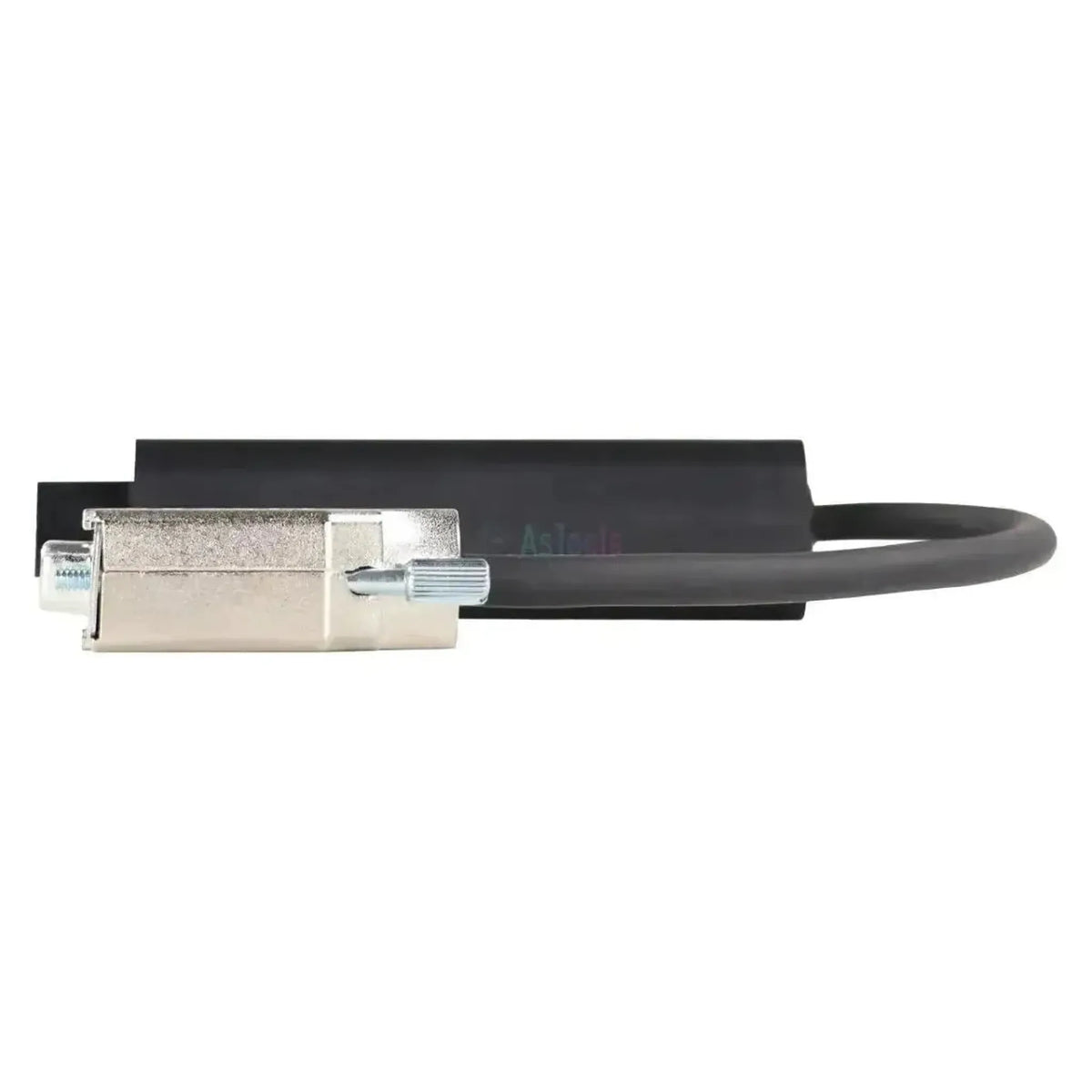

✔Den 9-polede D-sub fastgøres med to rændelskruer i stedet for kun at blive klikket i.

BEMÆRK

✕Kun til 9-polet RS232-udførelse og angivet til Jaltest Link V8.1; Scania-motorer med 4-polet CAN-stik kræver JDC532A.
✕Dækningen omfatter fejlkoder, måleværdier og ECU-data; service-intervaller og komponentstyring er ikke inkluderet.
✕Beregnet til Scanias industri- og skibsmotorer; Scania-lastbiler har deres egen diagnosetilslutning.
✕Modulet har egen forsyning via cigarettænderstikket, så der skal være et 12 V-stik inden for rækkevidde.

Anvendelser og funktioner

Via denne forbindelse får Jaltest-softwaren adgang til Scania-motorens motorstyring. Hvilken styreenhed du når, bestemmes af diagnosestikket på motoren og ikke af motortypen. På RS232-linjen gælder det styringerne til rækkeindsprøjtningspumpe og pumpe-forstøvereenheder.

Styreenheder du kan tilgå

  • DEC2 (V7.0): Rækkeindsprøjtningspumpe til diesel.
  • EDC MS5: Rækkeindsprøjtningspumpe til diesel.
  • EDC MS6.2: Pumpe-forstøvereenheder.
  • EMS PDE: Pumpe-forstøvereenheder.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Signal ved værdier uden for området.
  • ECU-data: Serienummer og softwareversion.

Sådan bruger du den

  1. Kontrollér stikket: Find det 9-polede D-sub i motorrummet.
  2. Tilslut: Fastgør D-sub'en med rændelskruerne.
  3. Forsyning: Sæt stikket i et 12 V-stik.
  4. Par Link: Tilslut OBD2-siden til Jaltest Link.
  5. Aflæs: Vælg Scania og motorstyringen.

Kompatible køretøjer og anvendelser

Det er stikket, der er afgørende, ikke motortypen. Dette kabel passer til enhver Scania-motor med den 9-polede RS232-diagnosetilslutning i en metalhætte. Nedenstående motorserier er med i Jaltests dækning, fra DC09 til og med DC16. Hvilket stik der sidder på din motor, kontrollerer du på stedet.

Scania:

  • DC09-serien: Niliters industrimotorer.
  • DC12-serien: Tolitersudførelserne.
  • DC13-serien: Treliters industrimotorer.
  • DC16-serien: Seksten liter V8-motorer.

Anvendelser:

  • Indbygget: I off-highway-maskiner, aggregater og skibe.
  • Indbygget i både: Hos Jaltest er Scania også med under indbyggede motorer i både.
💡
Godt at vide: RS232-tilslutningen hører til motoren og sidder i motorrummet. Du genkender den på det flade 9-polede D-sub i en metalhætte; Scania bruger desuden et rundt 4-polet CAN-stik, som hører til JDC532A. Kontrollér først, hvilken tilslutning der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC531A) | Scania 9-pins RS232 – 16-pins OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
9-bens RS232 D-sub
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC531A
Styreenheder
DEC2 (V7.0), EDC MS5, EDC MS6.2 og EMS PDE
Påkrævet for brug
Jaltest Link V8.1 og en 12 volt-tilslutning

Øvrige specifikationer

Anvendelse
Scania-motorer med 9-pins RS232-diagnosestik
