Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Bobcat 6+6-polet OBD - 16-polet OBD2-adapterkabel | Forbrændingsmotor

€279,95 inkl.
€231,36 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

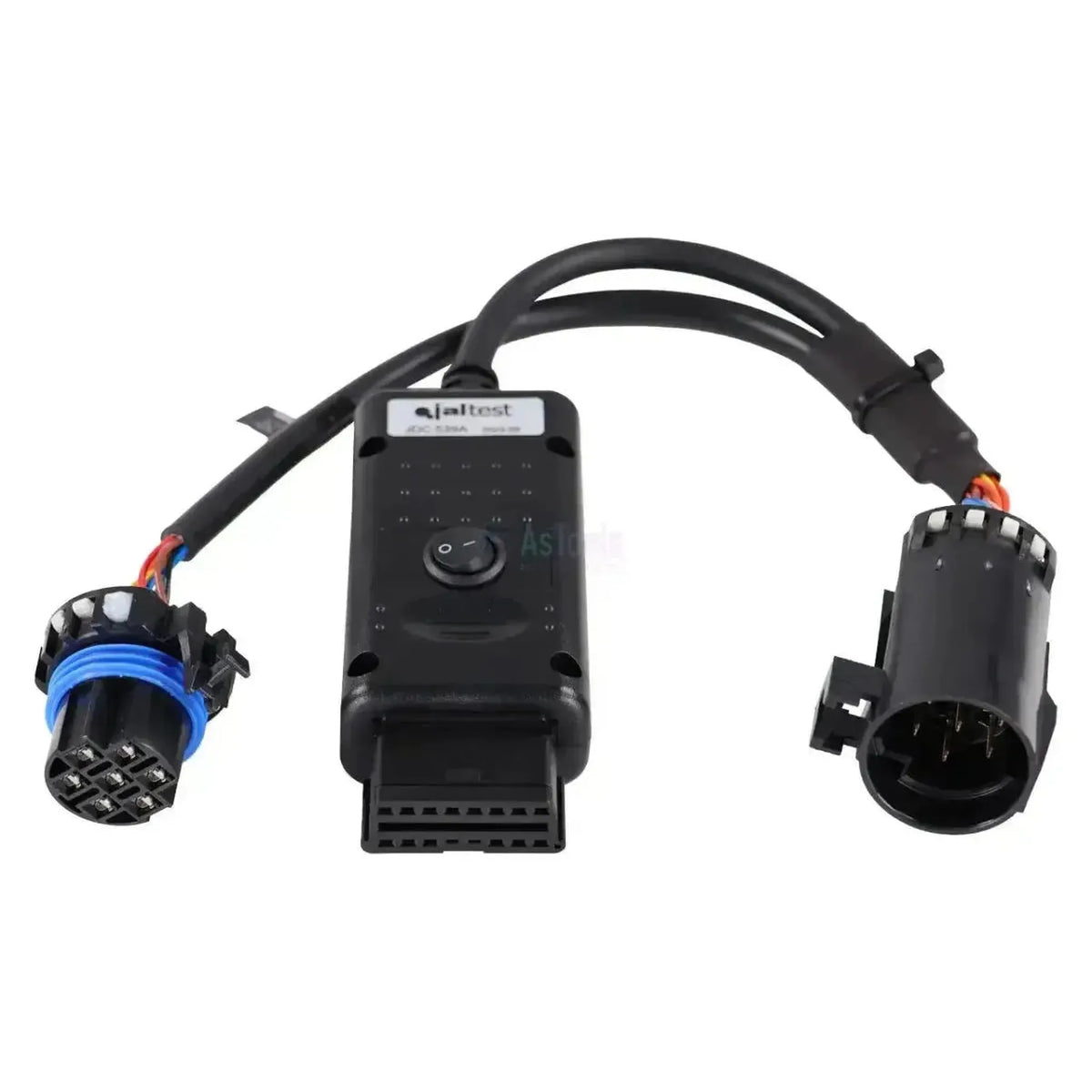

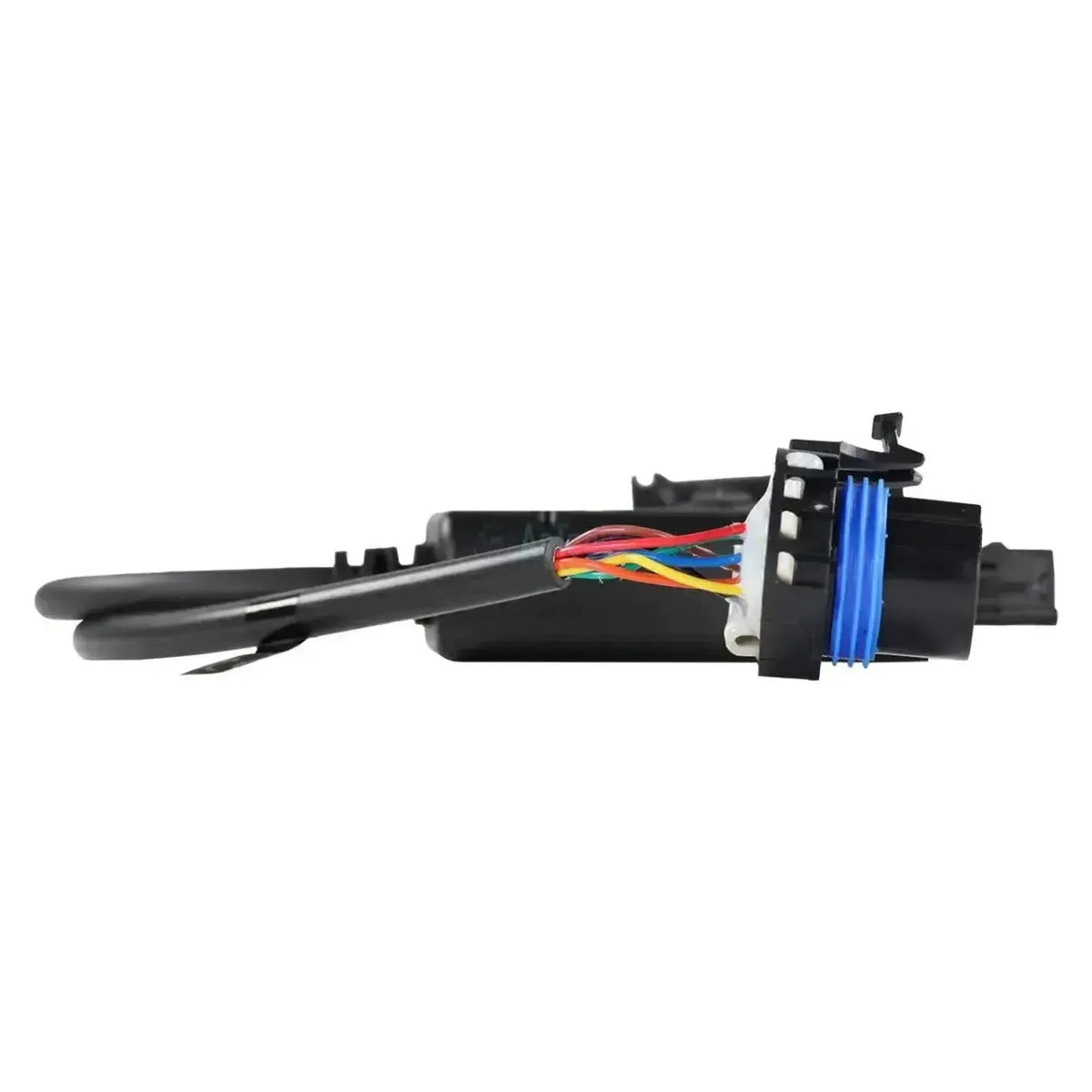

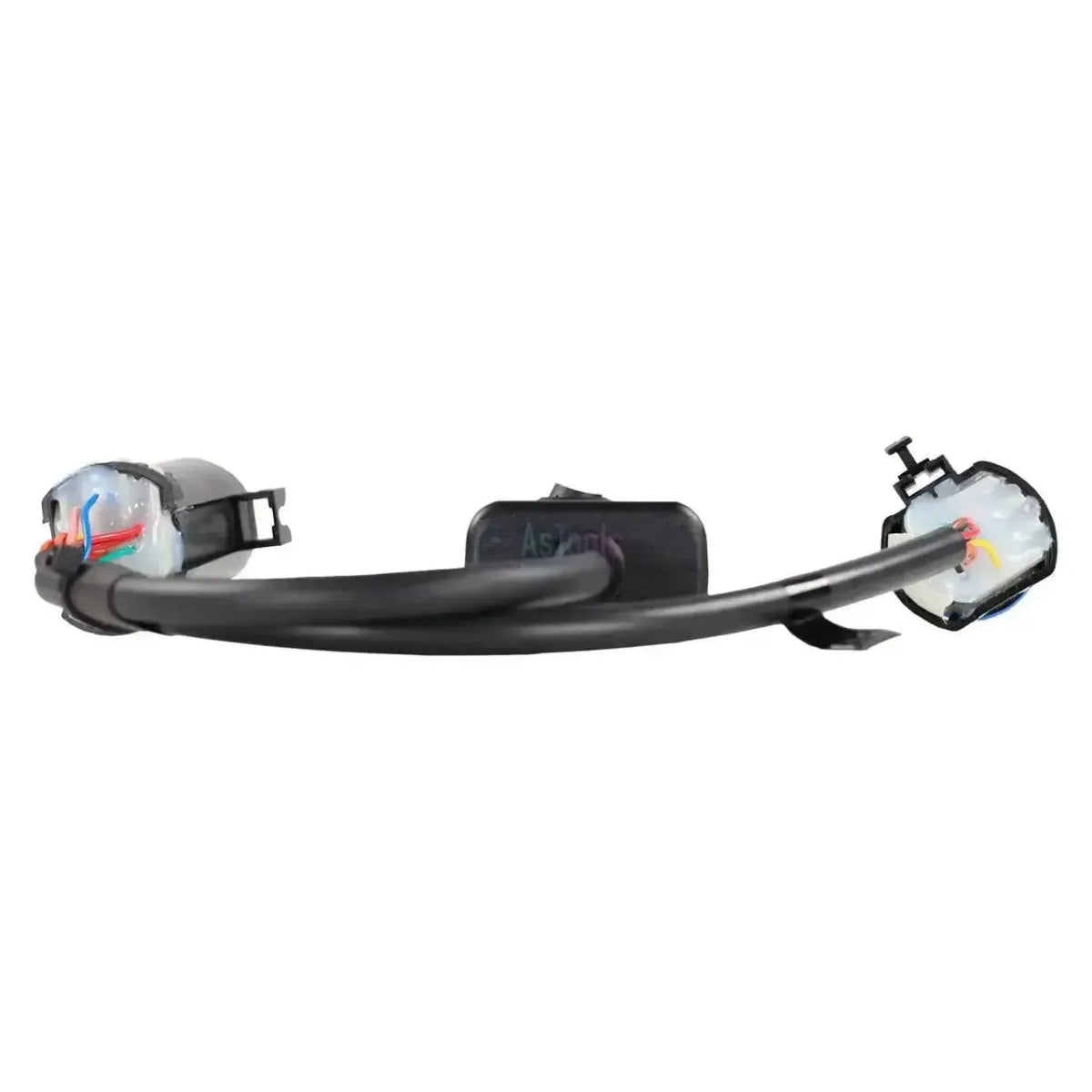

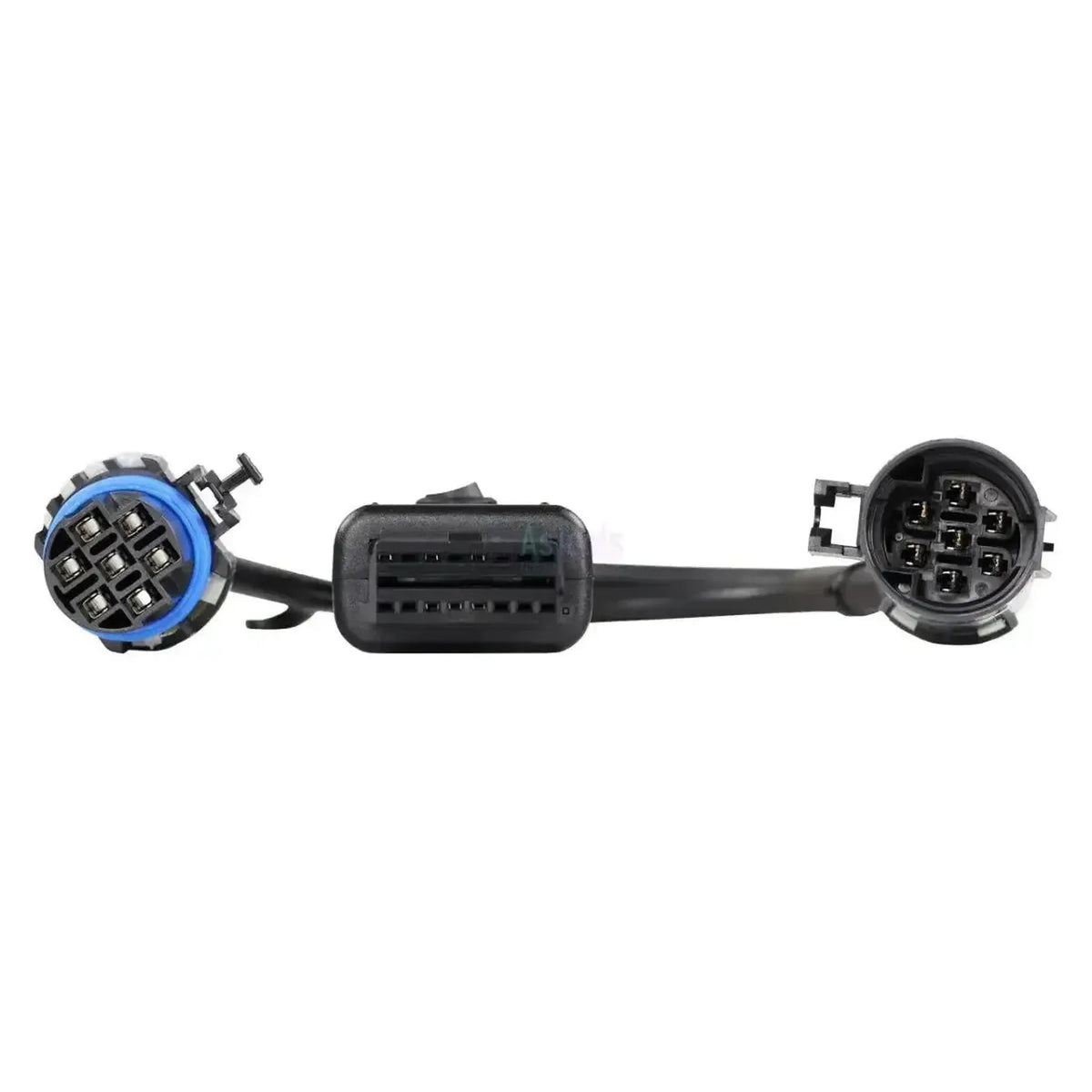

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De eerste tak heeft contactbussen achter een opvallende blauwe afdichtring; de tweede tak is de tegenhanger daarvan, met pennen in een gladde zwarte huls. Aan de interfacezijde eindigt de kabel in de 16-pins OBD2 en hij meet 38,5 tot 41,5 cm.

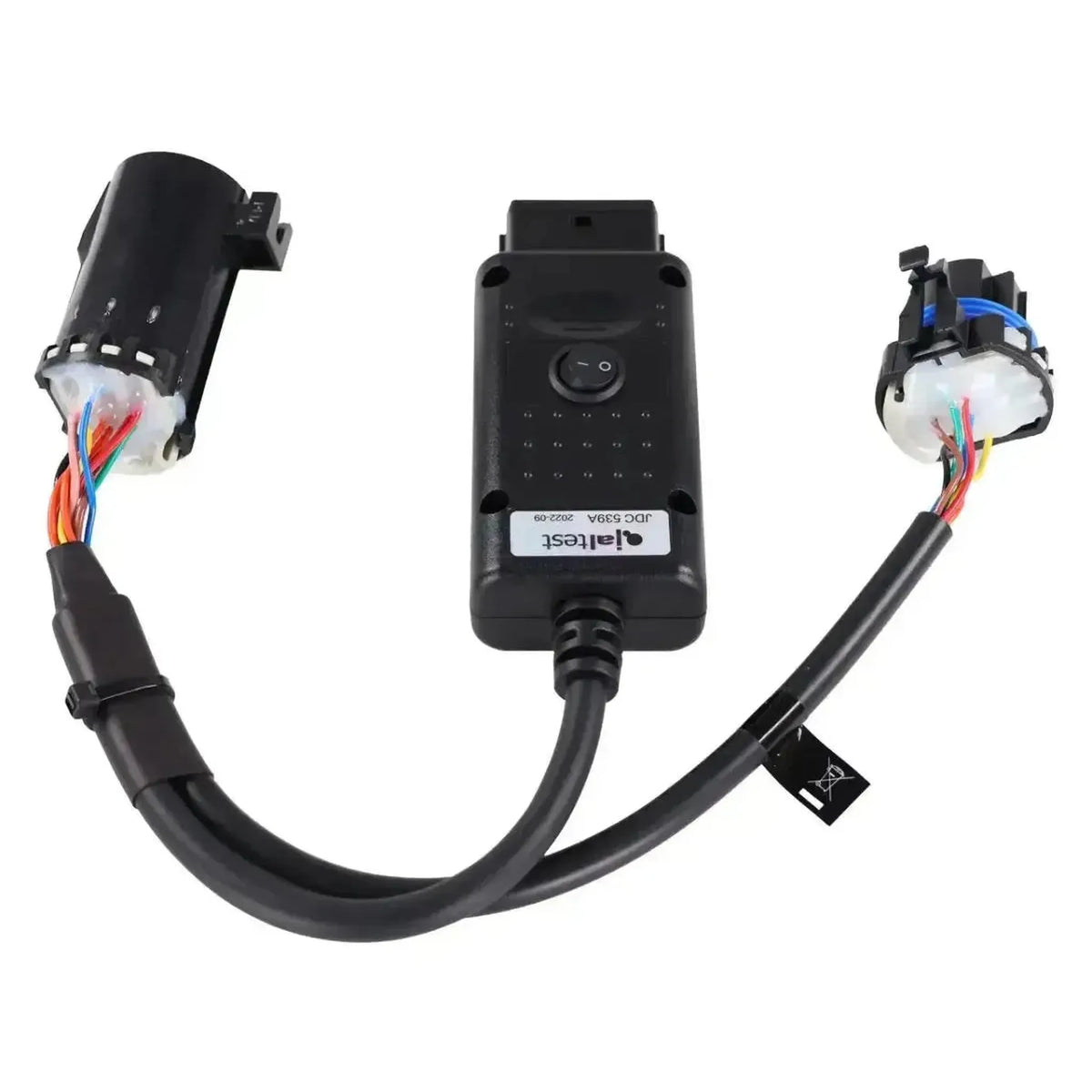

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de elektronische modules ACS en SJC, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02 en DM02 en de E-CDIS Kubota, de nabehandelingsregeling DCU en het instrumentenpaneel LHP. Bij dat laatste blijft het bij meetwaarden en ECU-gegevens; foutcodes staan daar niet in de dekking. De kabel valt onder Jaltest OHW.

PLUSPUNTEN

✔Twee ronde stekkers in één kabel: De machinesystemen en de motorregeling zitten allebei binnen bereik.
✔Bereikt de machinecomputer GATEWAY, de aandrijving DRIVE en de hydrauliekregeling AUX van de schrankladers.
✔Werkt zowel op de eigen DL02- en DM02-motorregelingen als op de E-CDIS Kubota, waar ook aanvullende acties in de dekking staan.
✔Geen bouwjaargrens: Voor compacte machines is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, dus deze opzet komt ook op nieuwere Bobcats voor.

AANDACHTSPUNTEN

✕Het instrumentenpaneel LHP geeft geen foutcodes; daar blijft het bij meetwaarden en ECU-gegevens.
✕De DCU van de uitlaatgasnabehandeling zit alleen op machines die daarmee zijn uitgerust, zoals de minigraafmachines.
✕Het tussenstuk heeft een schakelaar met twee standen; komt er geen verbinding tot stand, zet hem dan om.
✕Alleen voor de dubbele 6+6-pins Bobcat-aansluiting; andere machinemerken hebben een eigen stekker.

Toepassingen en functionaliteiten

Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en per uitvoering. De opsomming hieronder komt uit de Bobcat-dekking, met per eenheid de functies die daar beschikbaar zijn.

Regeleenheden die u kunt benaderen

  • GATEWAY, centrale machinecomputer: De hoofdcomputer van de schrank- en rupsladers.
  • ACS en SJC, elektronische modules: De regelingen voor de bediening en de joystickbesturing.
  • DRIVE, aandrijving: De regeleenheid van de rijaandrijving.
  • AUX, aanvullende hydrauliek: De regeling van de extra hydrauliek voor aanbouwdelen.
  • DL02 (CAN) en DM02 (CAN), motorregeleenheden: De motorregelingen van Bobcat zelf.
  • E-CDIS Kubota, elektronische dieselregeling met commonrail-inspuiting: De motorregeling van de Kubota-blokken, met aanvullende acties in de dekking.
  • DCU, uitlaatgasnabehandeling: De regeling van het nabehandelingssysteem op machines die dat hebben.
  • LHP, instrumentenpaneel: Het paneel waarvan u meetwaarden en ECU-gegevens uitleest.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de storing.
  • Meetwaarden bekijken: De actuele waarden van de aangesloten sensoren, in cijfers en in grafiek.
  • Onderhoud raadplegen: De onderhoudsintervallen en de uitgevoerde werkzaamheden van de machine, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures per regeleenheid. Bij deze machines beschikbaar op de E-CDIS Kubota.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Voor compacte machines is nooit een OBD-verplichting ingevoerd, dus het bouwjaar zegt hier weinig; controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.

Bobcat:

  • S500-serie (schranklader)
  • S600-serie (schranklader)
  • S700-serie (schranklader)
  • T500-serie (rupsschranklader)
  • T600-serie (rupsschranklader)
  • T700-serie (rupsschranklader)
  • E50-serie (minigraafmachine)
  • E85-serie (minigraafmachine)
💡
Goed om te weten: De twee ronde stekkers zitten naast elkaar in de machine en de exacte plaats verschilt per model. In het tussenstuk zit een schakelaar met twee standen; blijft een regeleenheid stil, zet hem dan om. Controleer aan de machine zelf welke aansluitingen aanwezig zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC539A
Type Verloopkabel
Toepassing Bobcat schrankladers, rupsschrankladers en minigraafmachines
Lengte 38,5 tot 41,5 cm
Interface Jaltest Link V8.1 en V9
Aansluiting machinezijde 6+6-pins OBD (twee ronde stekkers: één met contactbussen en blauwe afdichtring, één met pennen)
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP
Segment Verbrandingsmotor
Jaltest-module Jaltest OHW (bouw- en terreinmachines)
