Jaltest  |  SKU: JDC515A

Jaltest (JDC515A) | Carraro 3+9-polet OBD – 16-polet OBD2 adapterkabel | Landbrugskøretøj

Regulær pris
€174,95 inkl.
€144,59 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

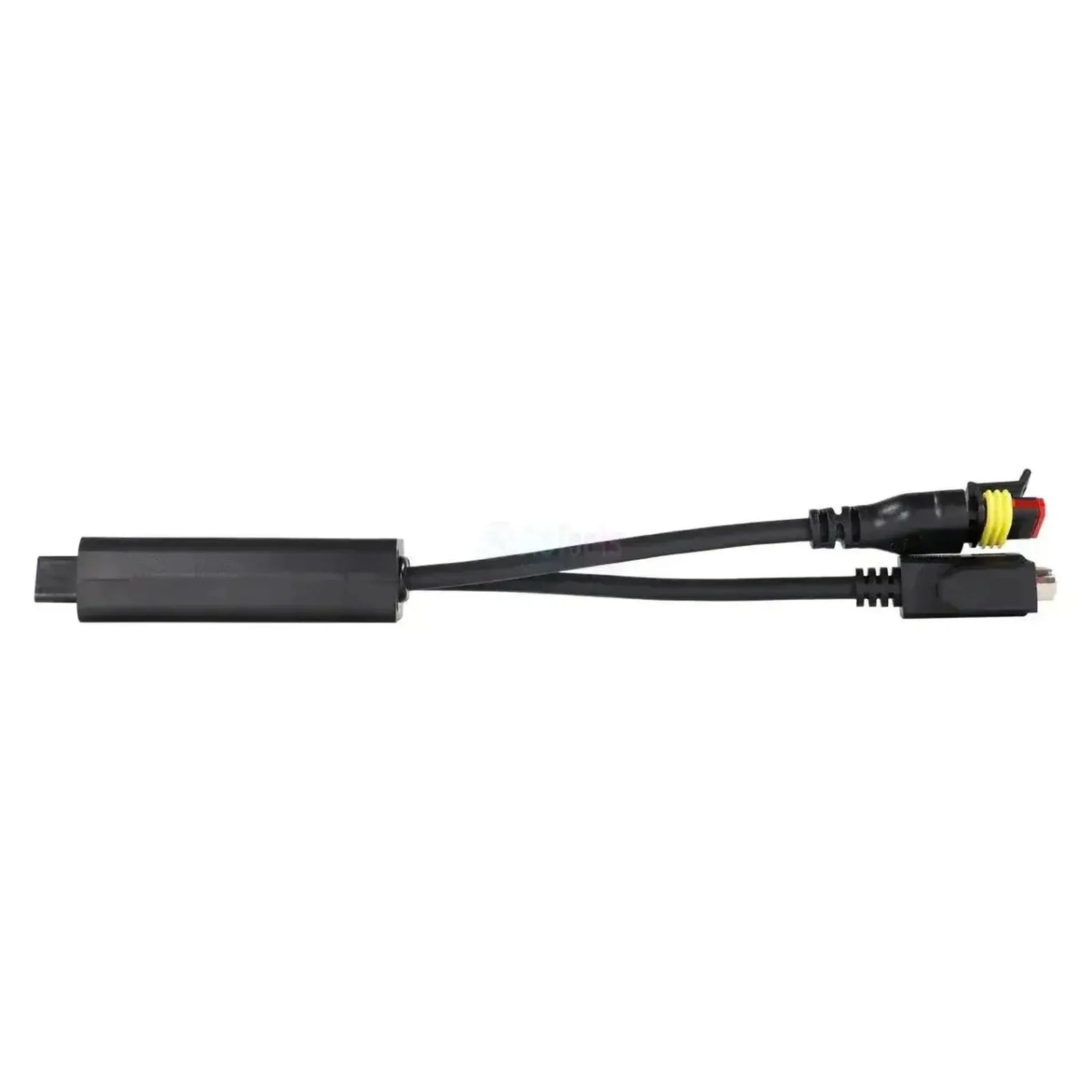

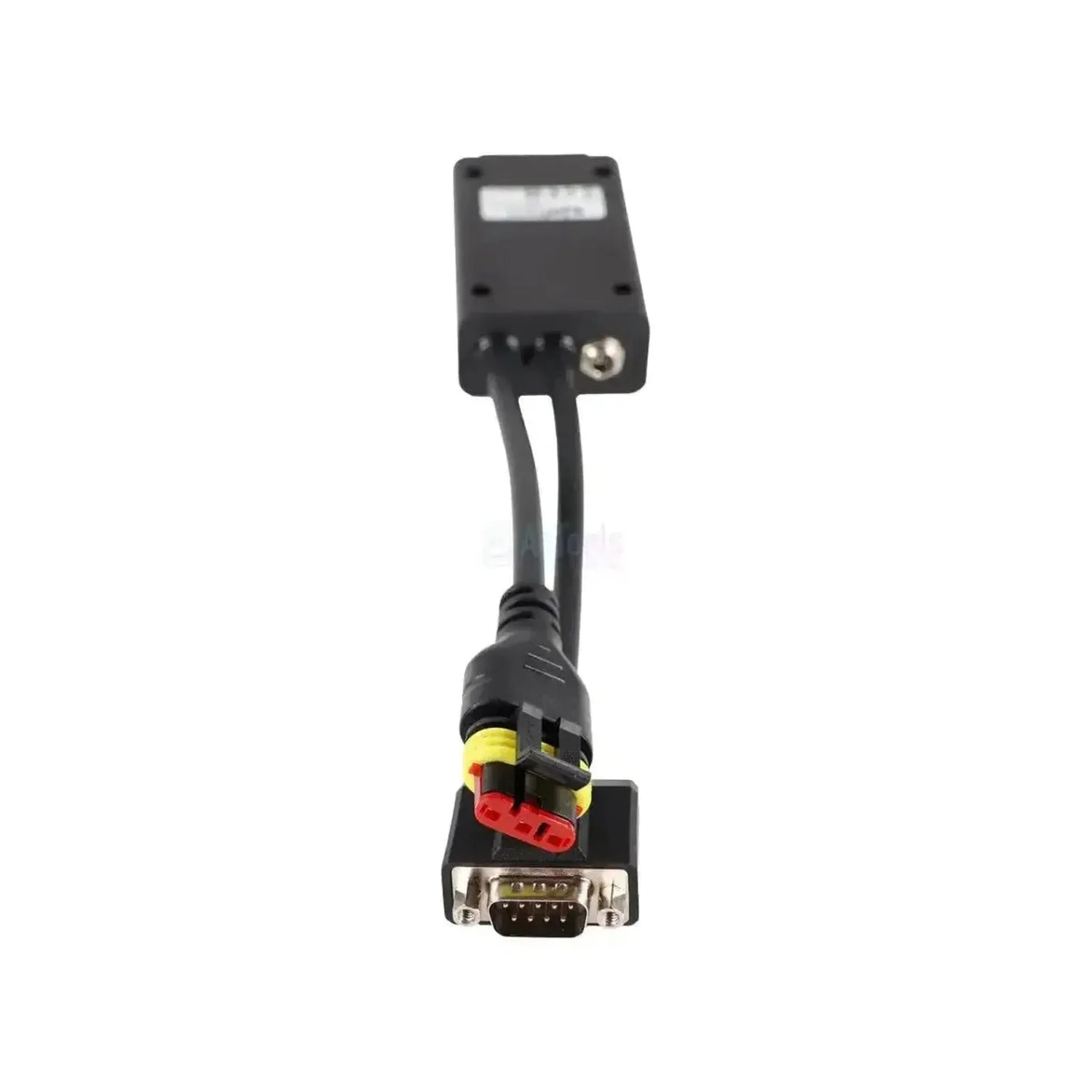

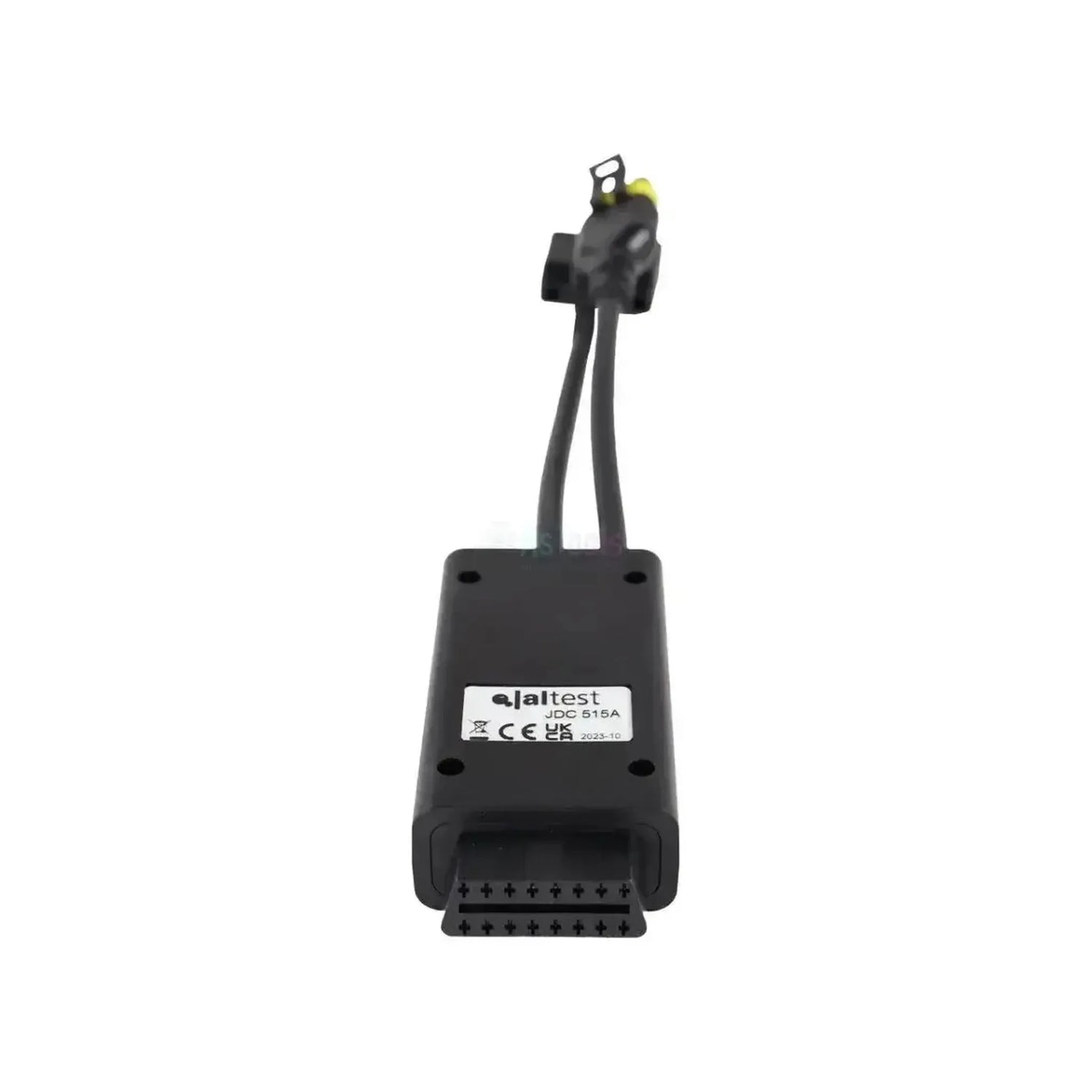

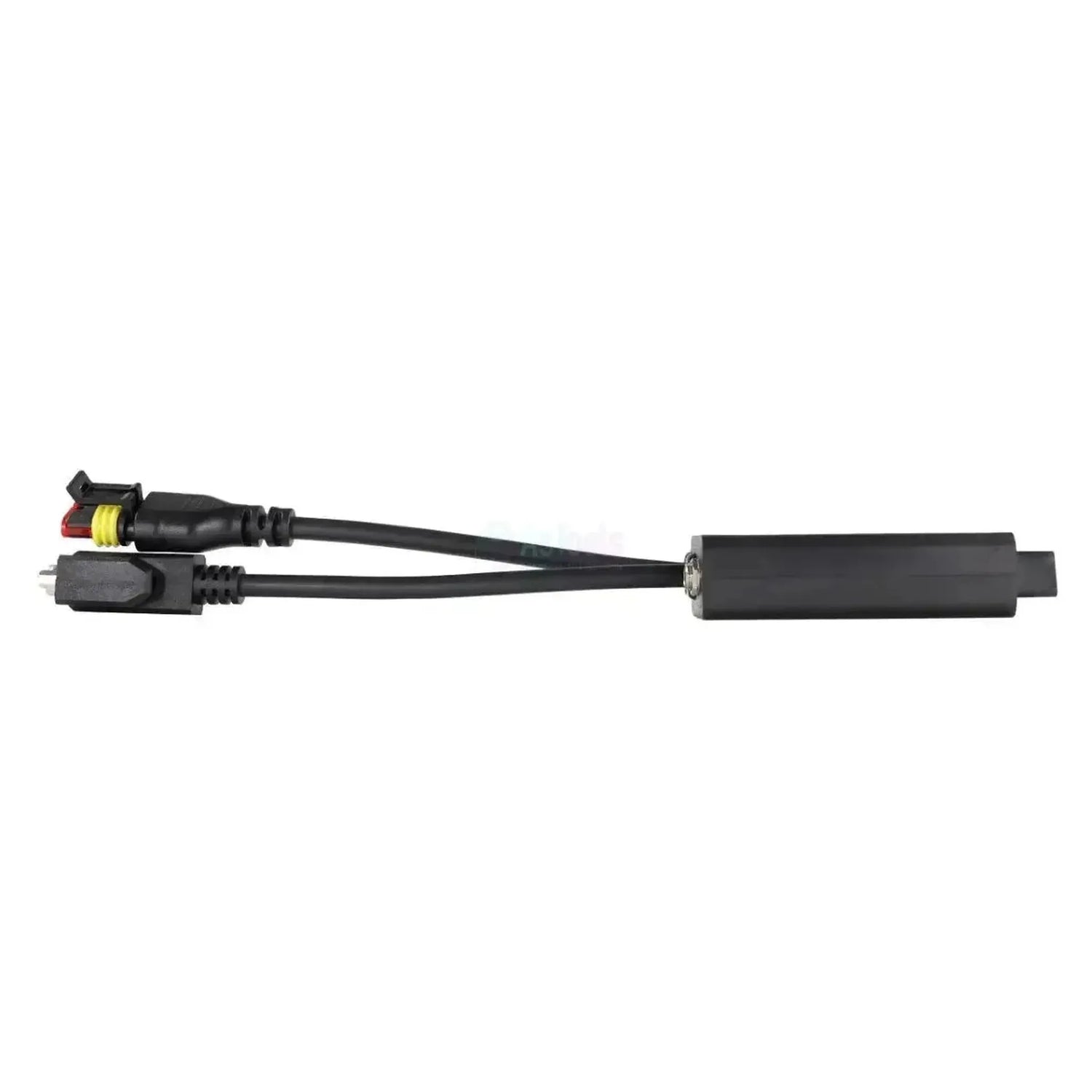

Den Jaltest JDC515A forbinder diagnosestikket på en Carraro-traktor med dit Jaltest-udstyr og har på maskinsiden to grene. Den første ender i et 3-polet stik med en rød kontaktholder, en gul tætningsring og en sort låsebøjle. Den anden er en 9-polet SUB-D med stifter, en metalhylster og to skruer. Begge samles i et sort hus, hvorefter én ledning fortsætter til 16-polet OBD2. Kablet er 30 cm langt.

Med denne forbindelse når Jaltest-softwaren fire systemer: Motorstyringen EDC 17 C49, transmissionsstyringerne TRAX, TRAX (CAN) og EHM 24 samt løfteanordningen M 60. Ved motorstyringen dækker det ud over fejlkoder også vedligeholdelse og supplerende handlinger. Kablet hører til Jaltest Link V8.1 og er omfattet af Jaltest AGV.

FORDELE

✔Betjener begge grene af Carraro-stikket med ét kabel: Det 3-polede stik og den 9-polede SUB-D sidder begge på dette kabel.
✔Ved motorstyringen EDC 17 C49 dækker det ud over fejlkoder også vedligeholdelse og supplerende handlinger.
✔Når ud over motoren også transmissionen og løfteanordningen: TRAX, TRAX (CAN), EHM 24 og M 60.
✔Dækker smalsporserierne Frutteto, Vigneto og Compact samt Passepartout 90.

OPMÆRKSOMHEDSPUNKTER

✕Vedligeholdelse og supplerende handlinger findes kun ved motorstyringen; ved TRAX, EHM 24 og M 60 er det fortsat kun fejlkoder og målinger.
✕Maskinsiden er låst fast på disse to stik; har traktoren et andet diagnosestik, passer dette kabel ikke.
✕Hvilken transmission og løfteanordning du finder, varierer efter model; kun motorstyringen findes på alle dækkede serier.
✕Denne udgave hører til Jaltest Link V8.1 og ikke til V9.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til styreenhederne på Carraro-traktoren. Motorstyringen findes på alle dækkede serier; transmissionen og løfteanordningen varierer efter model.

Styreenheder du kan tilgå

  • EDC 17 C49: Motor, common rail.
  • TRAX og TRAX (CAN): Transmission.
  • EHM 24: Transmission.
  • M 60: Løfteanordning.

Hvad du kan gøre

  • Fejlkoder: Læs og slet efter reparation.
  • Måleværdier: Sensorværdier med alarmgrænser.
  • Vedligeholdelse: Serviceintervaller, kun EDC 17 C49.
  • Supplerende handlinger: Nulstilling og justering, kun motor.

Sådan bruger du den

  1. Kontroller stikkene: Find det 3-polede stik og den 9-polede SUB-D.
  2. Tilslutning: Tilslut begge grene af JDC515A.
  3. Kobl Link til: Forbind OBD2-siden med Jaltest Link V8.1.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæsning: Vælg Carraro og serien i Jaltest AGV.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Dette kabel passer til enhver Carraro-traktor, hvor det 3-polede stik og den 9-polede SUB-D sidder side om side. Nedenfor står serierne i Jaltest AGV-dækningen.

Carraro:

  • Frutteto-serien: Frutteto, Frutteto Basso og Frutteto Largo.
  • Vigneto-serien: Vigneto, Vigneto Largo og Vigneto Largo Basso.
  • Compact Series: De kompakte Carraro-traktorer.
  • Passepartout 90: Den udgave med samme navn.
💡

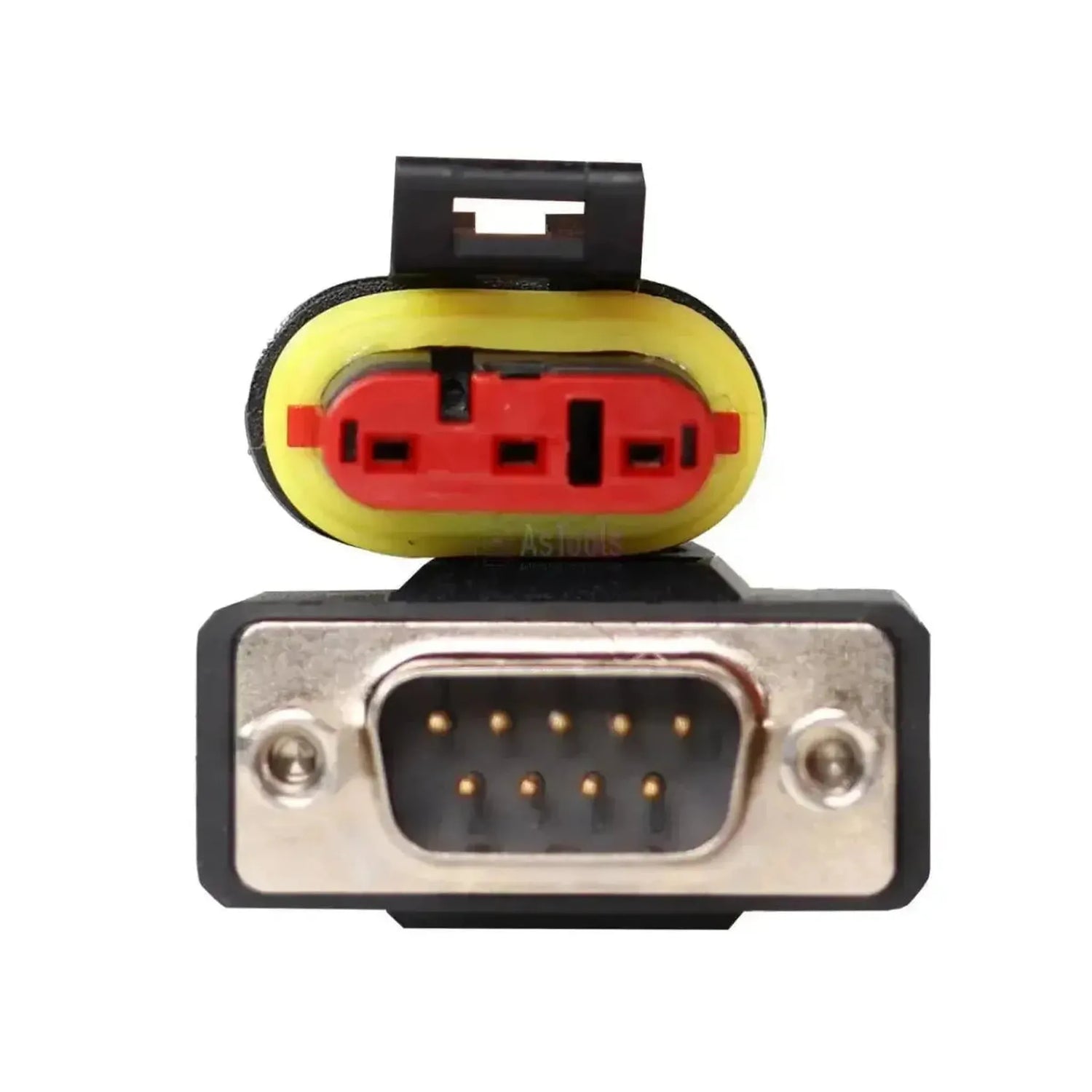

Godt at vide: Maskinsiden består af to løse stik i kabinen, som du genkender på deres form: Et 3-polet stik med en rød kontaktholder og en 9-polet SUB-D med en metalhylster. Kontroller på traktoren selv, om begge tilslutninger findes, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC515A) | Carraro 3+9-polet OBD - 16-polet OBD2 adapterkabel | Landbrugskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Landbrugskøretøj

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden

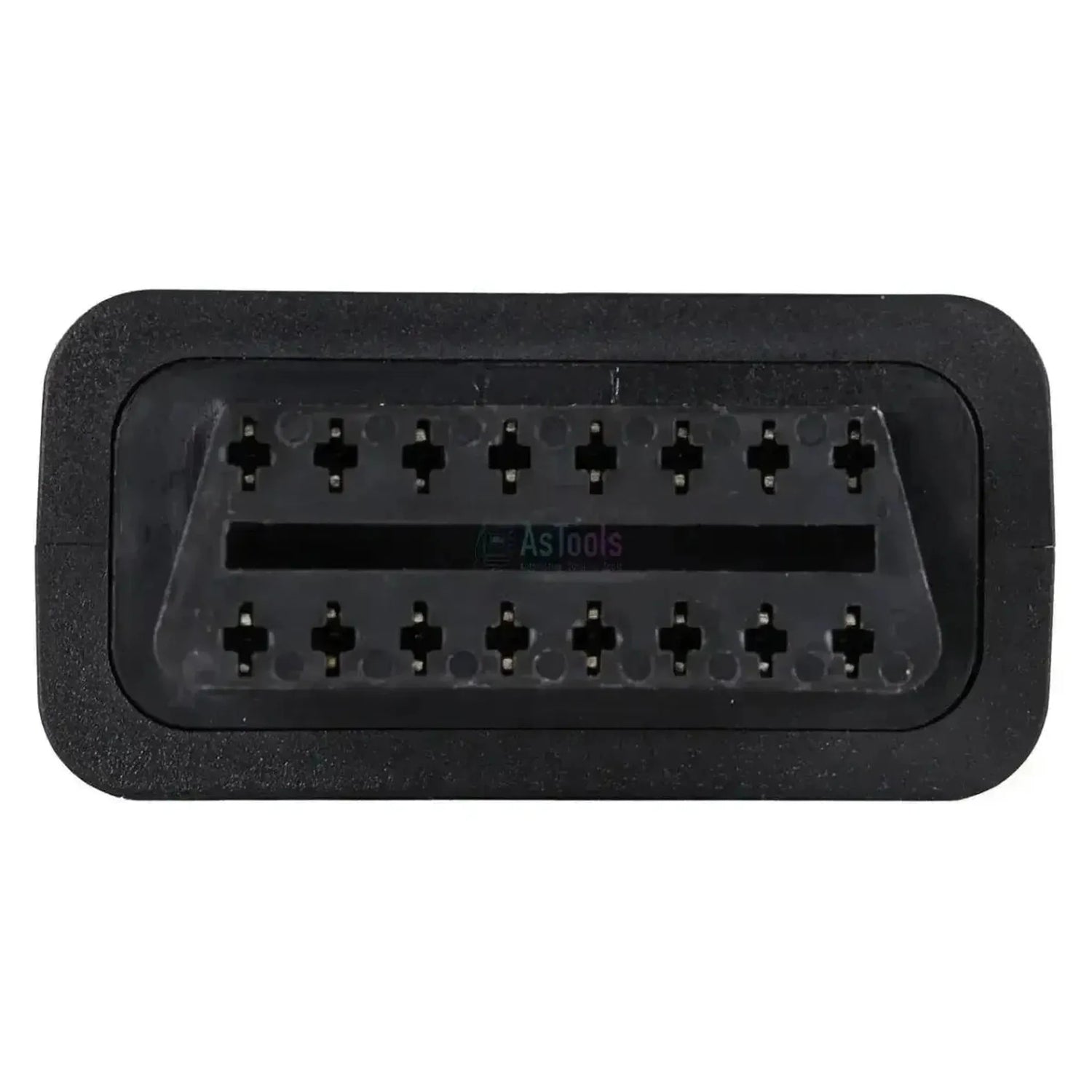

16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
3+9-bens OBD

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja
Om der kan udføres yderligere procedurer, som Jaltest tilbyder pr. styreenhed, f.eks. tests eller indlæringsprocedurer.Supplerende procedurer
Ja

Anvendelse

Referencenummer
JDC515A
Styreenheder
EDC 17 C49 (motor), TRAX, TRAX (CAN), EHM 24, M 60
Påkrævet for brug
Jaltest Link V8.1, Jaltest AGV

Øvrige specifikationer

Anvendelse
Carraro-traktorer med 3+9-polet diagnosestik
Længde
30 cm
