Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | CAT/Perkins 9-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€214,95 inkl.
€177,64 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

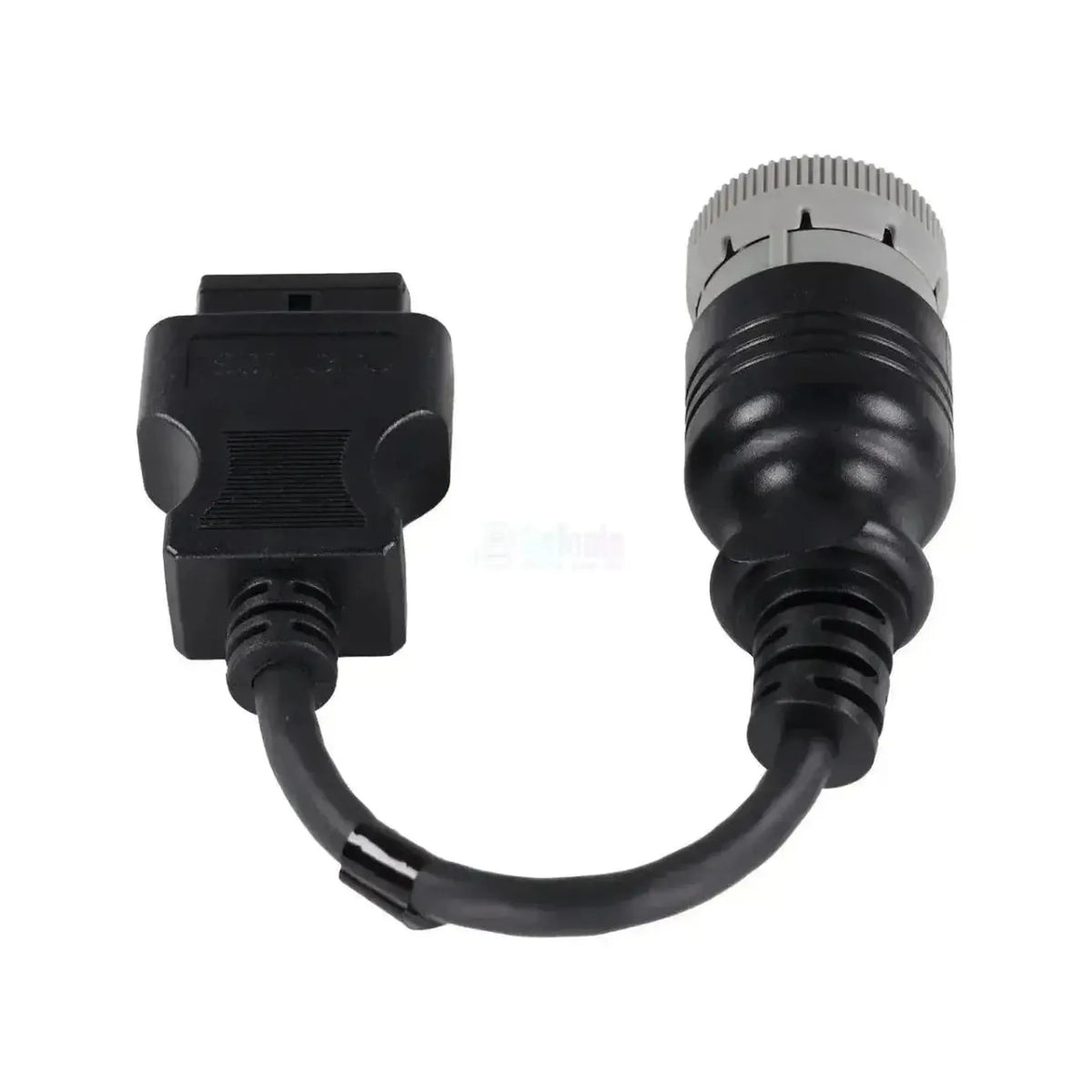

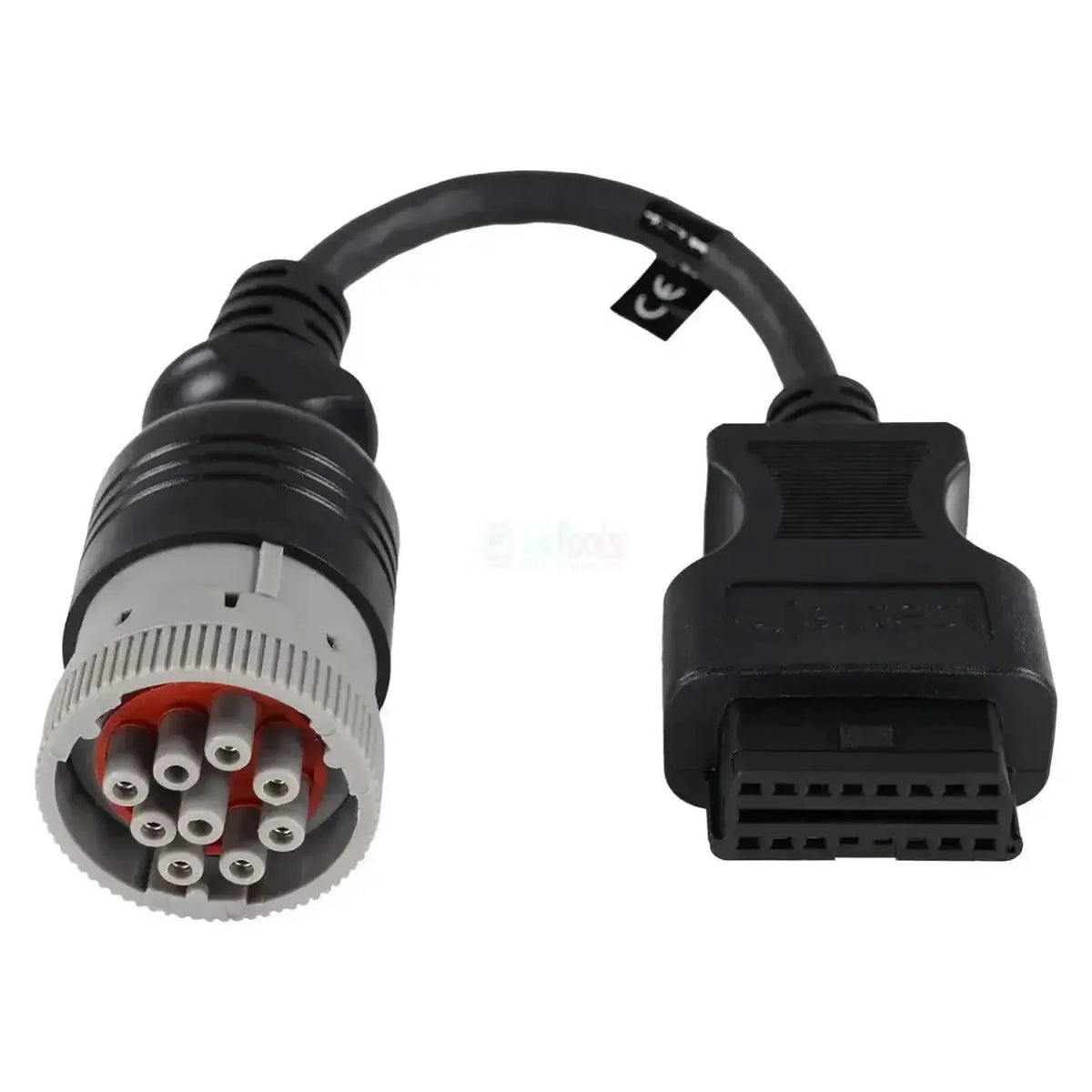

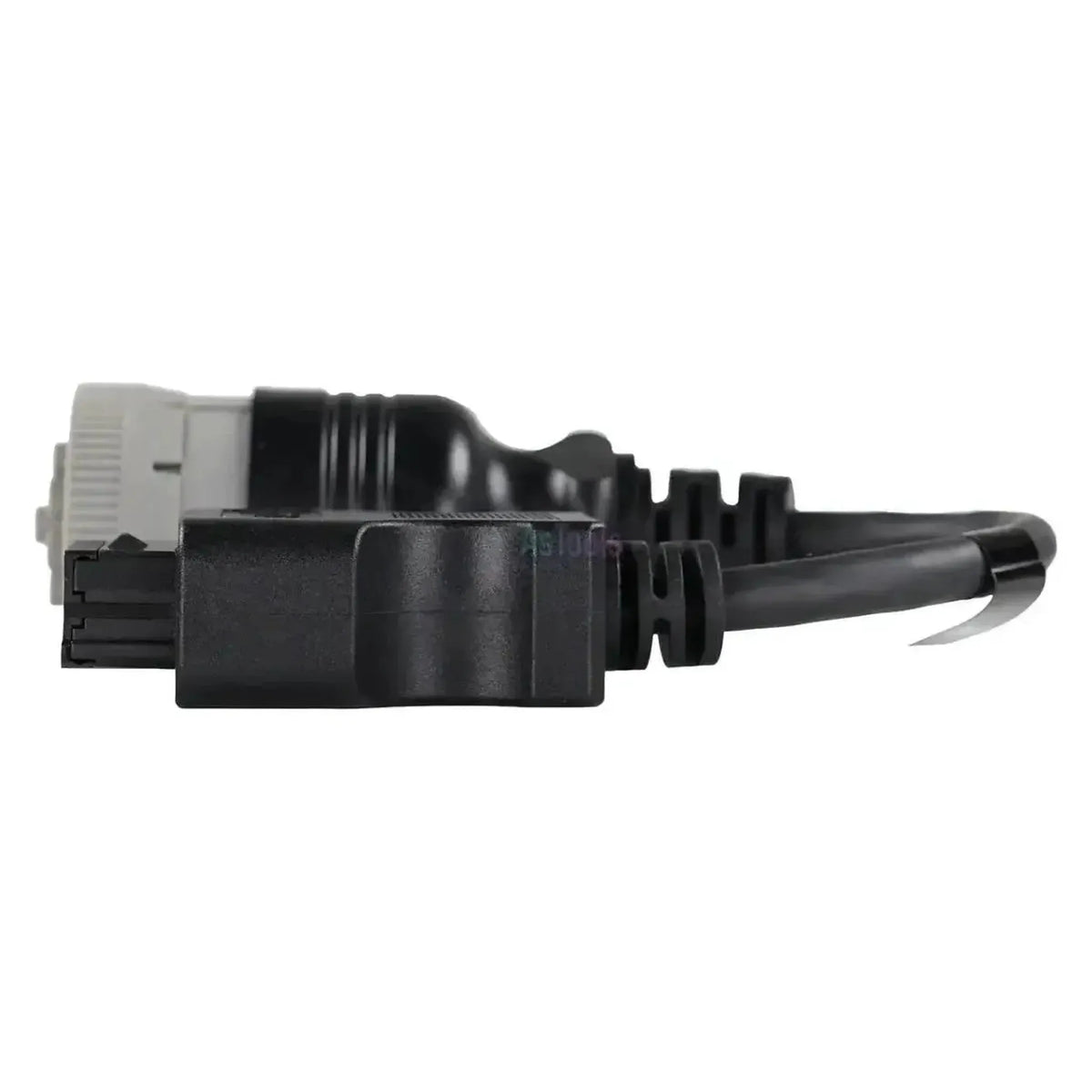

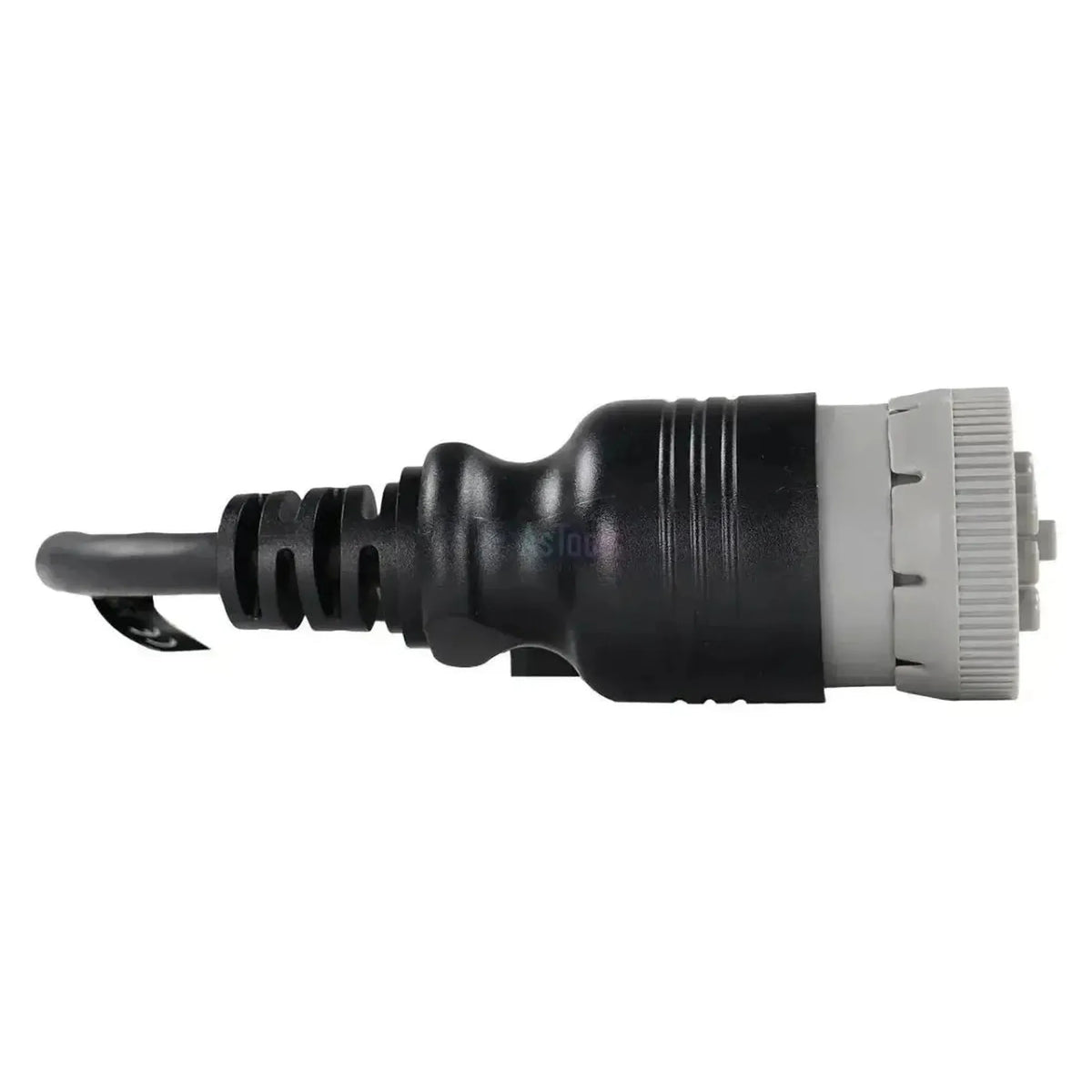

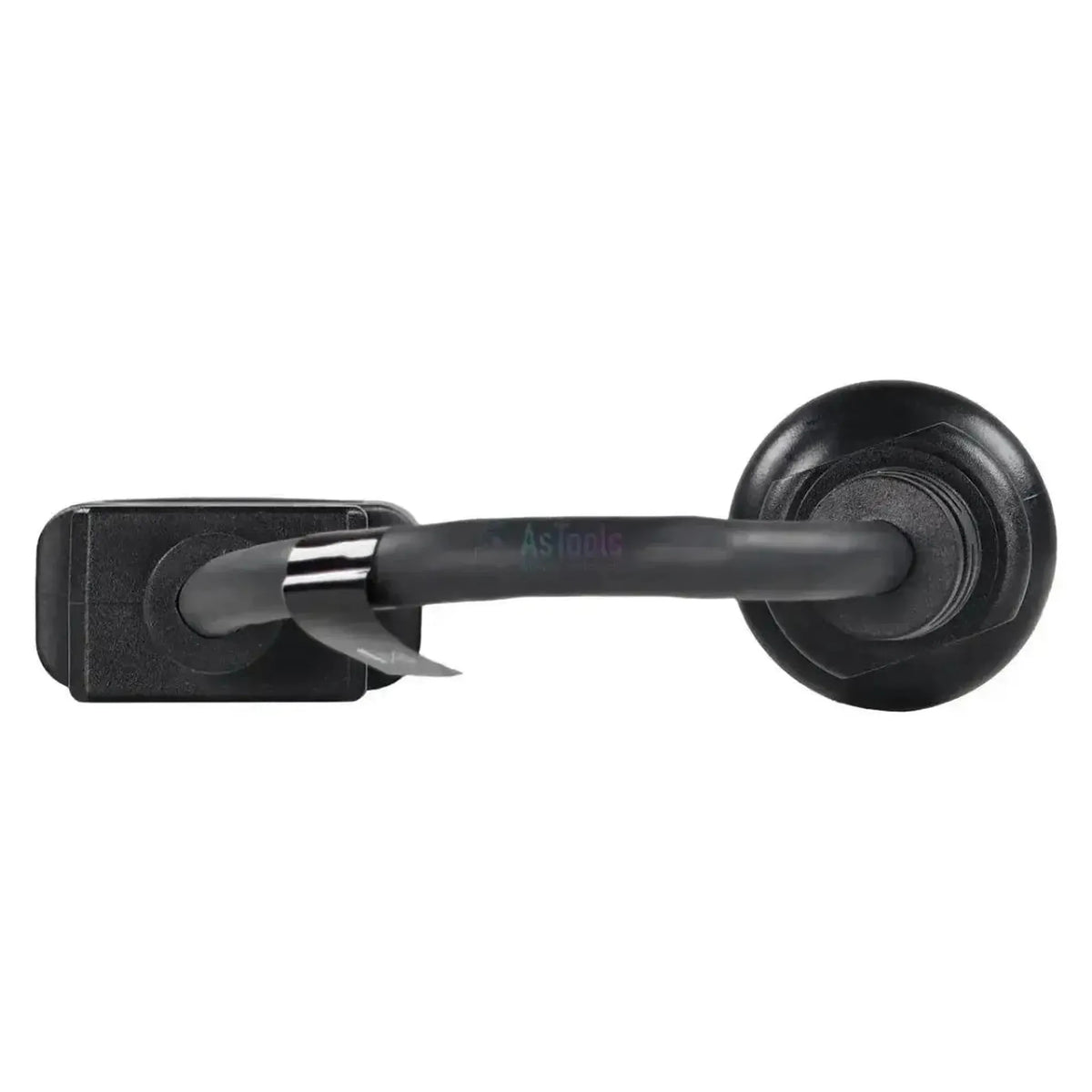

Jaltest JDC505A forbinder den 9-polet diagnosetilslutning på Caterpillar- og Perkins-motorer med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et rundt bajonetstik med sort hus, en lysegrå koblingsring og en rødbrun indmad med ni hunbøsninger, otte i en ring og én i midten. Caterpillar og Perkins bruger samme tilslutning, så ét kabel dækker begge motorfabrikanter. Kablet er 28 til 30 cm langt.

Kablet fører motorens kommunikationslinjer videre til Jaltest Link. Dermed når Jaltest-softwaren de proprietære datalinjer CDL hos Caterpillar og PDL hos Perkins, den åbne J1939-bus, den ældre SAE J1708-linje og EMCP-styringen til elproduktion. På J1939-styreenheden for Caterpillar-motorerne er der ingen funktioner i dækningstabellen; den brugbare diagnose findes på CDL. Kablet hører under Jaltest AGV, OHW og Marine.

FORDELE

✔Betjener to motorfabrikanter med ét kabel: CDL-styreenhederne fra Caterpillar og PDL-styreenhederne fra Perkins.
✔Hos Caterpillar får du desuden EMCP-styringen til elproduktion, som Jaltest læser ud sammen med motoren.
✔Ved de nyere Perkins-motorer, såsom 1206E, er servicetidsintervallerne også med i dækningen.
✔Caterpillar- og Perkins-motorer indbygges hos titalls maskinproducenter, og kablet kan anvendes under AGV, OHW og Marine.

OPMÆRKSOMHEDSPUNKTER

✕Hos Caterpillar leverer J1939-styreenheden ingen funktioner i dækningstabellen, mens CDL-styreenheden giver fejlkoder og måleværdier.
✕Ved Caterpillar-motorer er ingen serviceintervaller med i dækningen; ved Perkins kun på en del af styreenhederne.
✕Kun til 9-polet CAT/Perkins-tilslutningen; til 14-polet Caterpillar-stikket er JDC533A beregnet.
✕Den grønne Deutsch 9-polet J1939-tilslutning passer ikke her; den går via JDC217.9.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Caterpillar- og Perkins-motorer i maskiner, skibe og aggregater. Jaltest angiver styreenhederne pr. motortype og pr. datalinje, så det, du får, varierer meget fra enhed til enhed. Nedenstående enheder stammer fra CAT- og Perkins-dækningen.

Styreenheder du kan tilgå

  • CDL (Caterpillar): Proprietær linje, fejlkoder.
  • PDL (Perkins): Perkins' proprietære linje.
  • J1939: Funktioner kun ved Perkins.
  • SAE J1708: Ældre linje, bl.a. CAT 3406.
  • EMCP: Elproduktion, Caterpillar.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se live, med alarmgrænser.
  • Service: Ved en del af Perkins, bl.a. 1206E.
  • Rapport: Registrer servicearbejde.

Sådan bruger du den

  1. Kontroller stikket: Find den runde tilslutning med rødbrun indmad.
  2. Tilslut: Sæt JDC505A på og spænd bajonetten fast.
  3. Tilslut Link: Forbind OBD2-siden til Jaltest Link.
  4. Tænd tændingen: Slå tændingen til, uden at starte motoren.
  5. Aflæs: Vælg Caterpillar eller Perkins og motortypen.

Kompatible køretøjer og anvendelser

Det er motoren, der er afgørende, ikke maskinen. Kablet passer til enhver Caterpillar- eller Perkins-motor med 9-polet tilslutningen; disse motorer indbygges hos titalls maskinproducenter. Nedenstående serier dækkes af Jaltest; ud fra den rødbrune indmad kan du se, om din motor har denne tilslutning.

Caterpillar:

  • 3000-serien: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E og 3456.
  • 3500- og 3600-serien: 3508, 3512, 3516 og varianterne B, C og E samt 3606, 3608, 3612 og 3616.
  • C- og G-serien: C-motorerne og gasmotorerne i G-serien.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D og 904J.
  • 1100- og 1200-serien: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J og 1706J.
  • Tung: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 og 3012.
💡

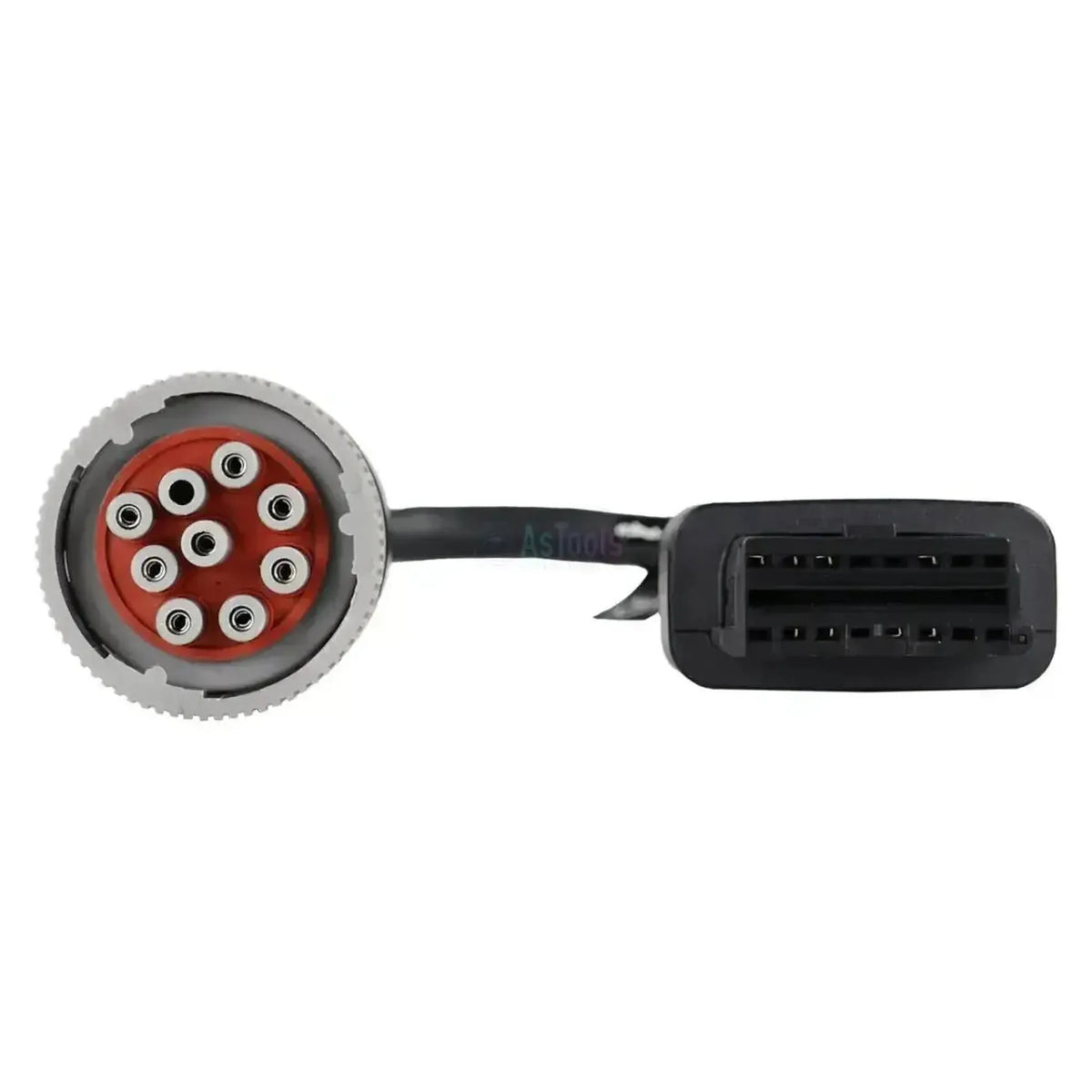

Godt at vide: 9-bens CAT/Perkins-stikket er rundt, har en lysegrå koblingsring og en rødbrun indvendig del med ni bøsninger. 14-bens Caterpillar-stikket er helt sort og hører til JDC533A. Kig på farven på den indvendige del og tæl positionerne, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC505A) | CAT/Perkins 9-benet OBD - 16-benet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
  • OHW bygge- og terrænmaskiner
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC505A
Styreenheder
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 og EMCP
Påkrævet for brug
Jaltest Link V8.1 eller V9

Øvrige specifikationer

Anvendelse
CAT- og Perkins-motorer med 9-benet diagnosestik
Tilslutning maskinside
9-benet rund bajonetstik med grå koblingsring og rødbrun indvendig del, hunstik
Jaltest-modul
Jaltest AGV (landbrug), Jaltest OHW (bygge- og terrænmaskiner) og Jaltest Marine (fartøjer)
Del af kabelsæt
AGV-kabelsæt (70002003), OHW-kabelsæt komplet (70002026), OHW-kabelsæt basis (70002030) og Marine-kabelsæt stationære motorer (70002006)
