Jaltest  |  SKU: JDC555A

Jaltest (JDC555A) | Still 4+4-polet OBD – 16-polet OBD2 adapterkabel | Løfte- og hejsemaskiner

Regulær pris
€239,95 inkl.
€198,31 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

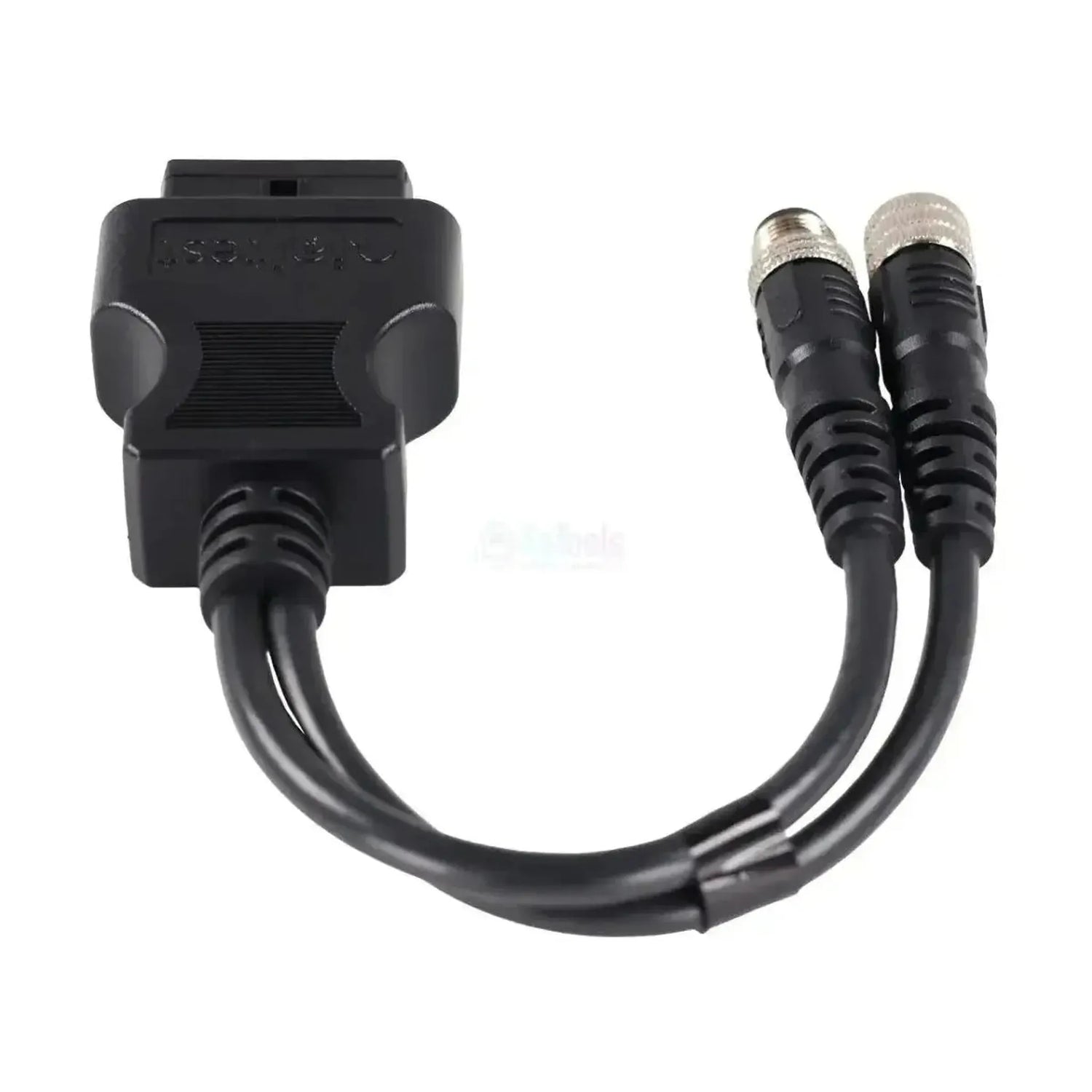

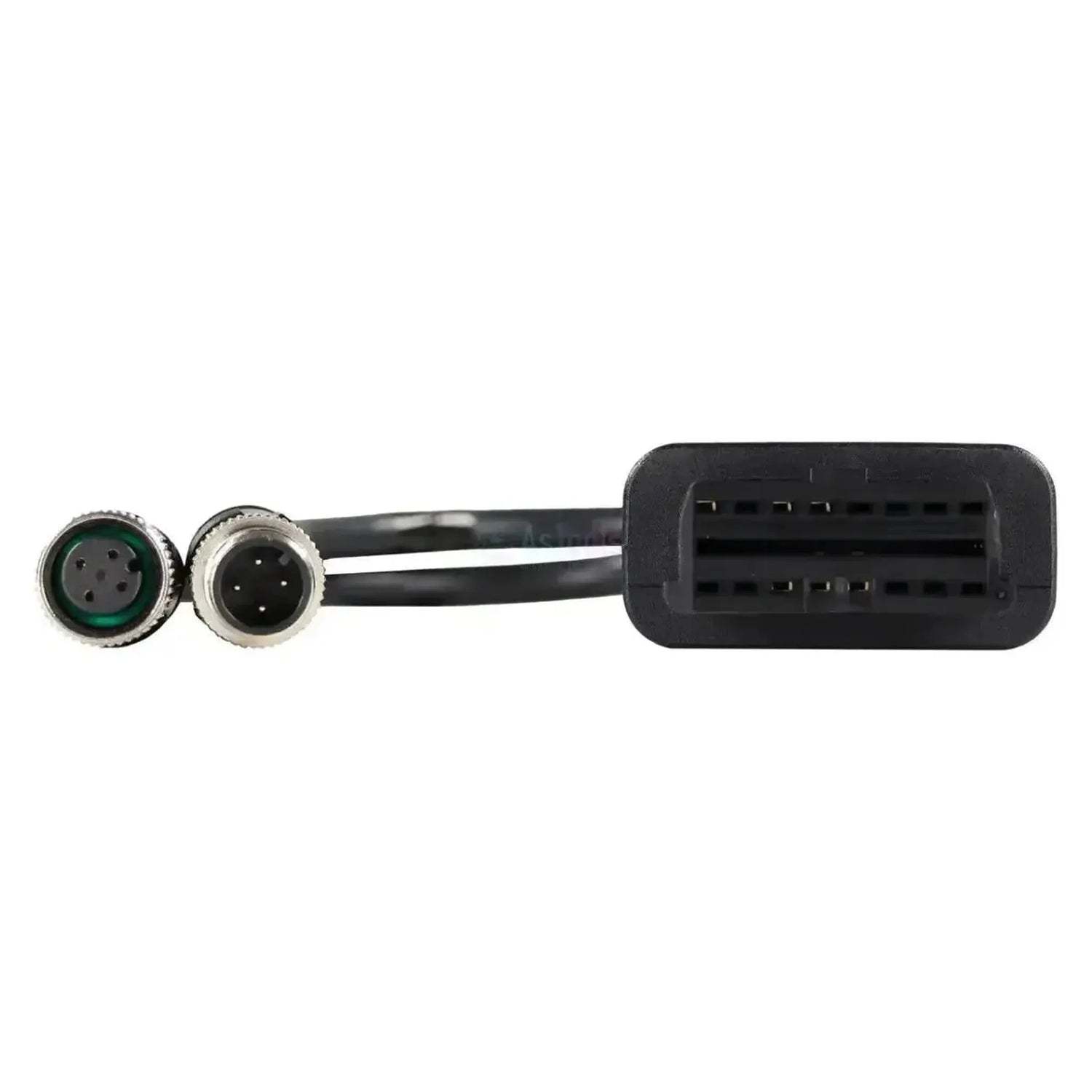

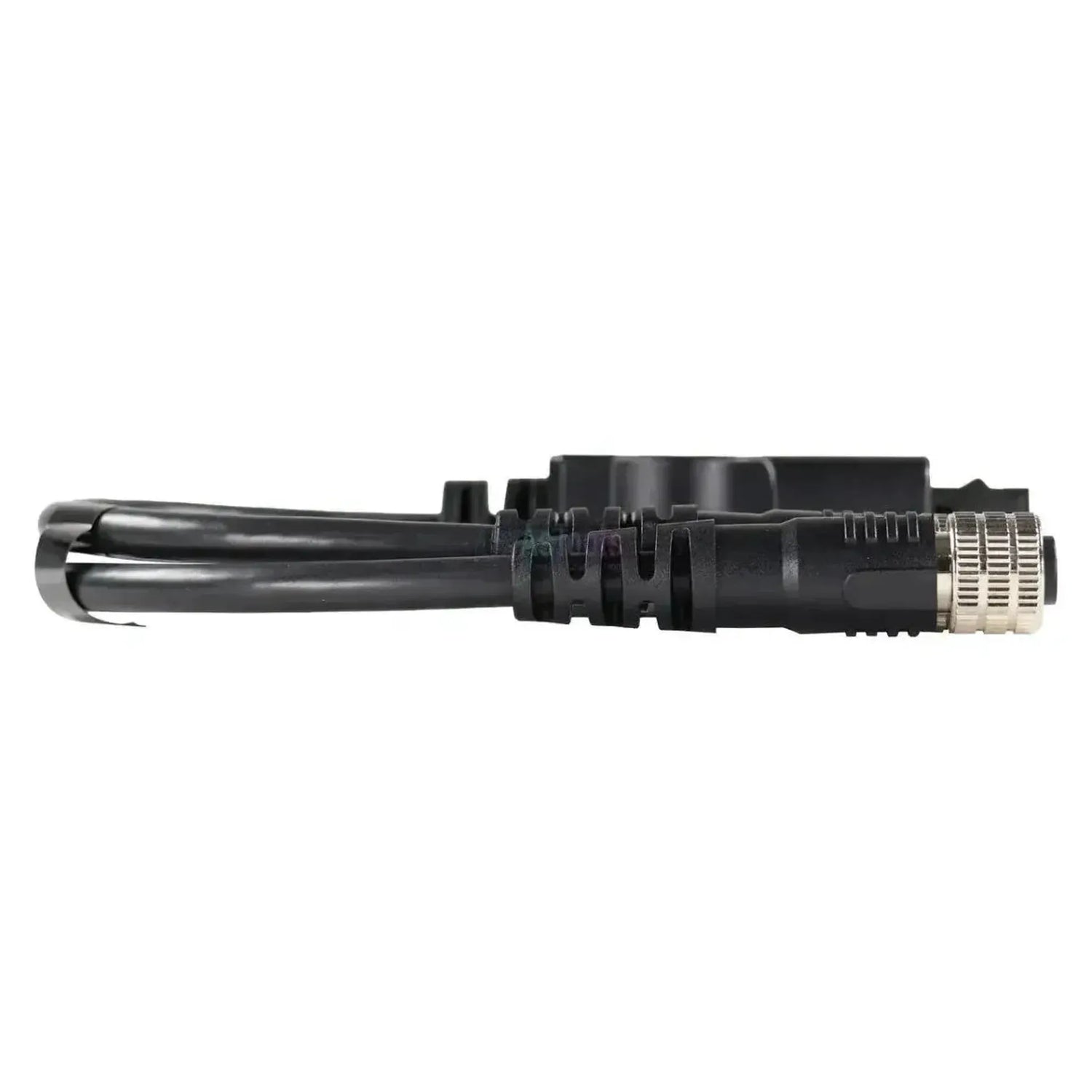

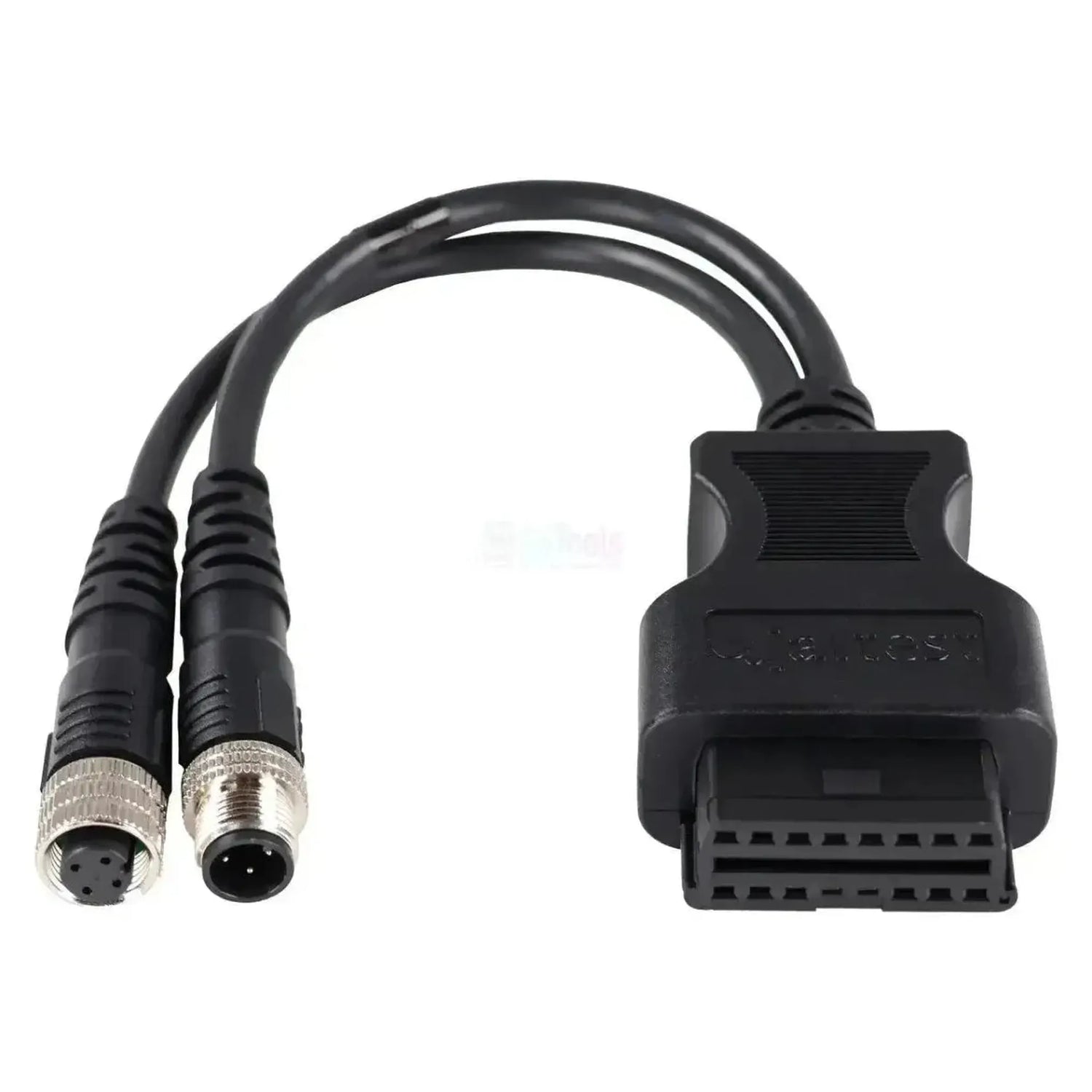

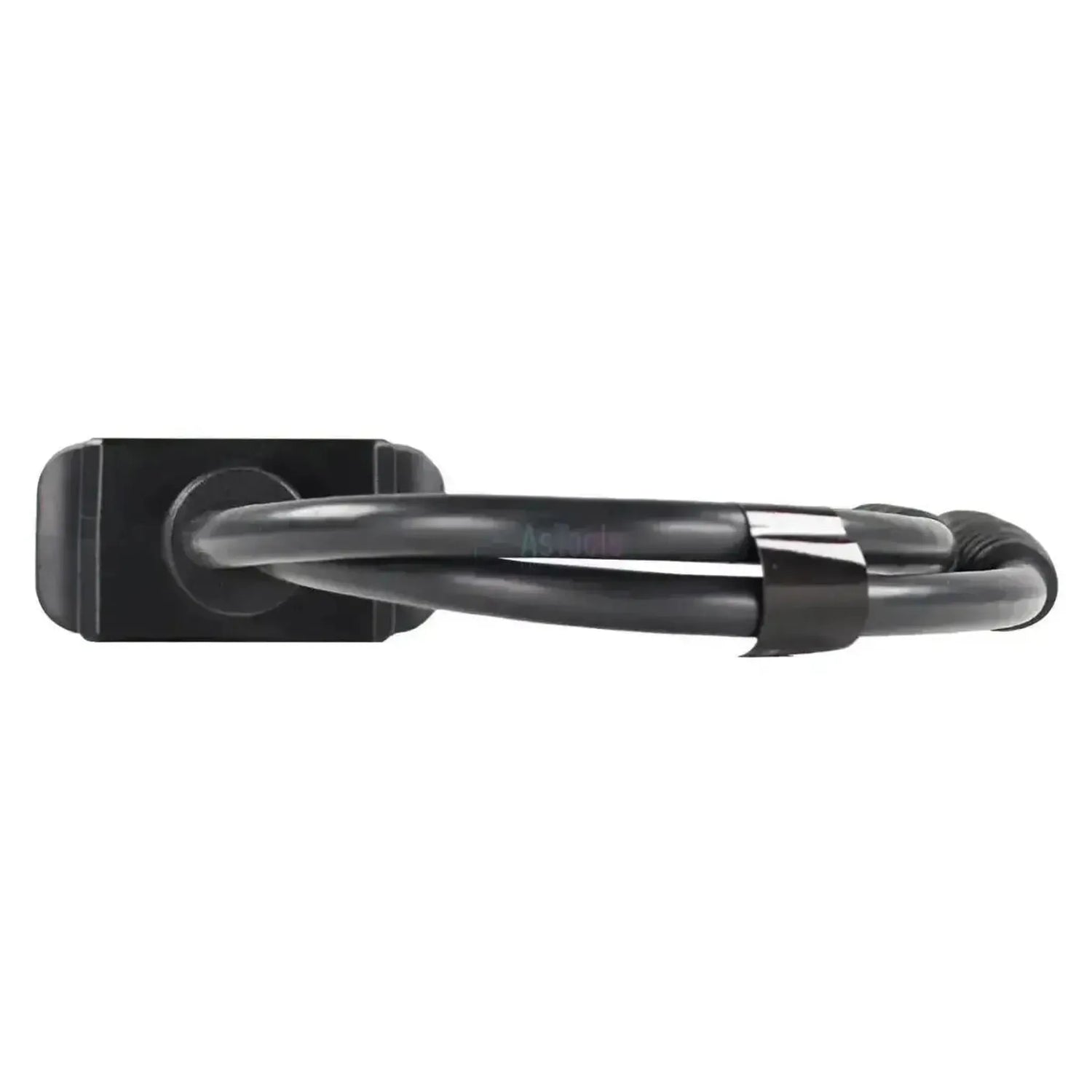

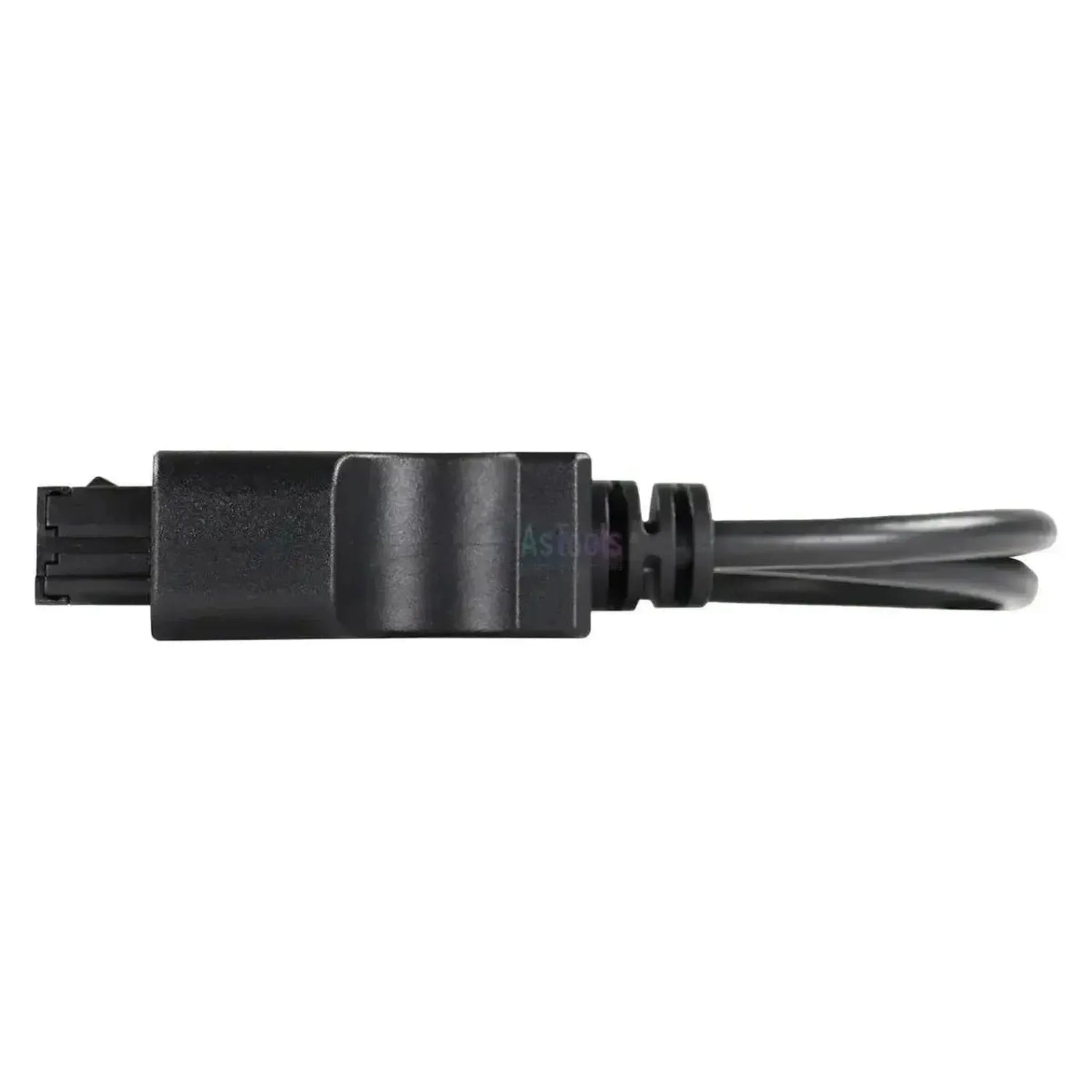

Jaltest JDC555A er adapterkablet til Still-gaffeltrucks med den dobbelte 4+4-polet diagnosestik. På maskinsiden ender kablet i to grene med hver fire ben, og på interfacesiden i 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. Motorsiden og truck-siden sidder hos Still på adskilte stik under dækslet; dette kabel på 28 til 30 cm samler begge på én indgang.

Den ene gren betjener motorsiden. På diesel- og LPG-trucks drejer det sig om styringerne EDC 15 VM, EDC 16 U31, EDC 17 CP20 og den nyere EMR4 - EDC 17 CV52/CV54, og på gasudførelserne GCP. Den anden gren går til truck-elektronikken, med maskincomputeren MCU i den elektriske RX 60-serie og hydraulikstyringen VR. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest MHE.

FORDELE

✔To grene i ét kabel: Motorsiden og truck-siden tilsluttet samtidig, uden at skulle skifte stik.
✔Dækker dieselstyringerne EDC 15 VM, EDC 16 U31, EDC 17 CP20 og den nyere EMR4 - EDC 17 CV52/CV54.
✔På gasudførelserne når kablet motorstyringen GCP, og på den elektriske RX 60 maskincomputeren MCU.
✔Fungerer med både Jaltest Link V8.1 og Link V9, altså på begge interfacegenerationer.

BEMÆRK

✕Hydraulikstyringen VR giver ingen fejlkoder; der aflæser du kun måleværdier og ECU-data.
✕Ved den ældste dieselstyring EDC 15 VM er der ingen vedligeholdelsesdata tilgængelige.
✕Supplerende handlinger tilbyder Jaltest kun ved EMR4-motorstyringerne, ikke ved de øvrige enheder.
✕Kun til det dobbelte 4+4-polet Still-stik; andre gaffeltruckmærker bruger et eget stik.

Anvendelse og funktioner

Via denne dobbelte forbindelse får du med Jaltest-softwaren adgang til både motorstyringen og truck-elektronikken i gaffeltrucken. Hvilke systemer der findes, afhænger af serien og drivlinjen: Diesel, LPG eller elektrisk.

Styreenheder du kan tilgå

  • EMR4 - EDC 17 CV52/CV54: Diesel, RX 70-serien.
  • EDC 15 VM, EDC 16 U31: Diesel, R 70-serien.
  • EDC 17 CP20 (CJDA, CPY): Diesel, R 70-serien.
  • GCP: Motorstyring gas og LPG.
  • MCU: Maskincomputer RX 60-serien.
  • VR: Hydraulik, uden fejlkoder.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Måleværdier: Se i tal og graf.
  • Vedligeholdelse: Motorstyringer og MCU.
  • Supplerende handlinger: Ved EMR4-motorstyringerne.

Sådan bruger du den

  1. Find stikkene: Find de to 4-polet stik under dækslet.
  2. Tilslut: Sæt begge grene af JDC555A i.
  3. Par Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd tændingen: Tænd for gaffeltruckens tænding.
  5. Aflæs: Vælg Still og serien i Jaltest MHE.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Still-gaffeltruck med den dobbelte 4+4-polet diagnosestik under dækslet. Nedenfor står serierne i Jaltest MHE-dækningen, med drivlinje og byggeperiode.

Still:

  • R 70-serien: Diesel- og LPG-gaffeltruck (ca. 1996 - 2007).
  • RX 20-serien: Elektrisk gaffeltruck (ca. 2005 - 2017).
  • RX 60-serien: Elektrisk gaffeltruck (ca. 2005 - 2019).
  • RX 70-serien: Diesel- og LPG-gaffeltruck (ca. 2009 - i dag).
💡
Godt at vide: De to 4-polet stik sidder under dækslet på gaffeltrucken, adskilt for motorsiden og truck-siden. Kontroller dette på selve gaffeltrucken, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC555A) | Still 4+4-polet OBD - 16-polet OBD2 adapterkabel | Løfte- og hejtøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Intern transport
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
MHE-kabelsæt til gaffeltrucks

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • MHE intern transport

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
4+4-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC555A

Øvrige specifikationer

Anvendelse
Still diesel-, LPG- og elektriske gaffeltrucks
Styreenheder
EMR4 - EDC 17 CV52 og CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA og CPY), GCP, MCU, VR
Jaltest-modul
Jaltest MHE (intern transport- og løftemateriel)
Del af kabelsæt
MHE-kabelsæt til gaffeltrucks (70002022)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med licens til Jaltest MHE
