Jaltest  |  SKU: JDC559A

Jaltest (JDC559A) | Haulotte 6+6-polet OBD - 16-polet OBD2-adapterkabel | Løfte- og løftekøretøjer

€137,95 inkl.
€114,01 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

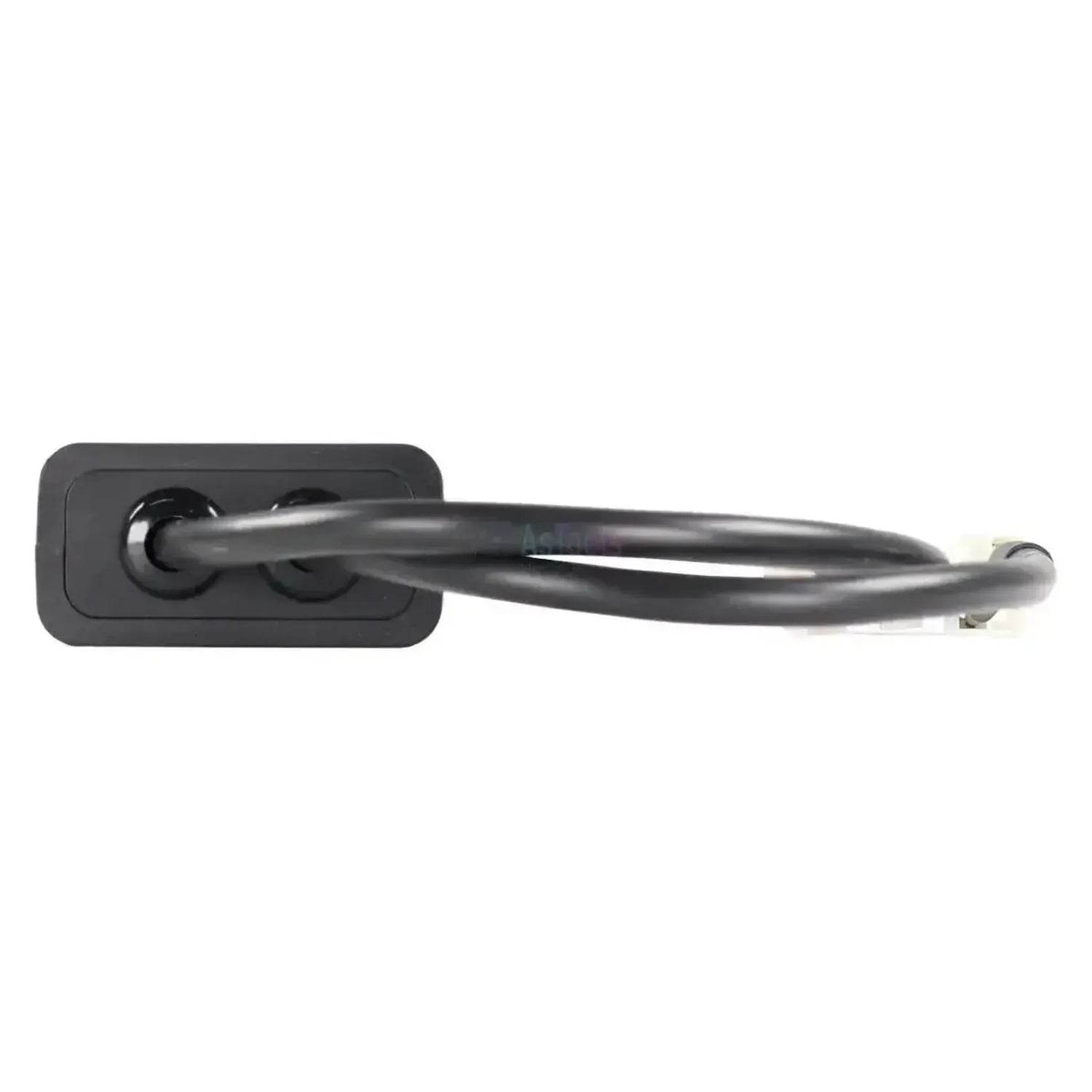

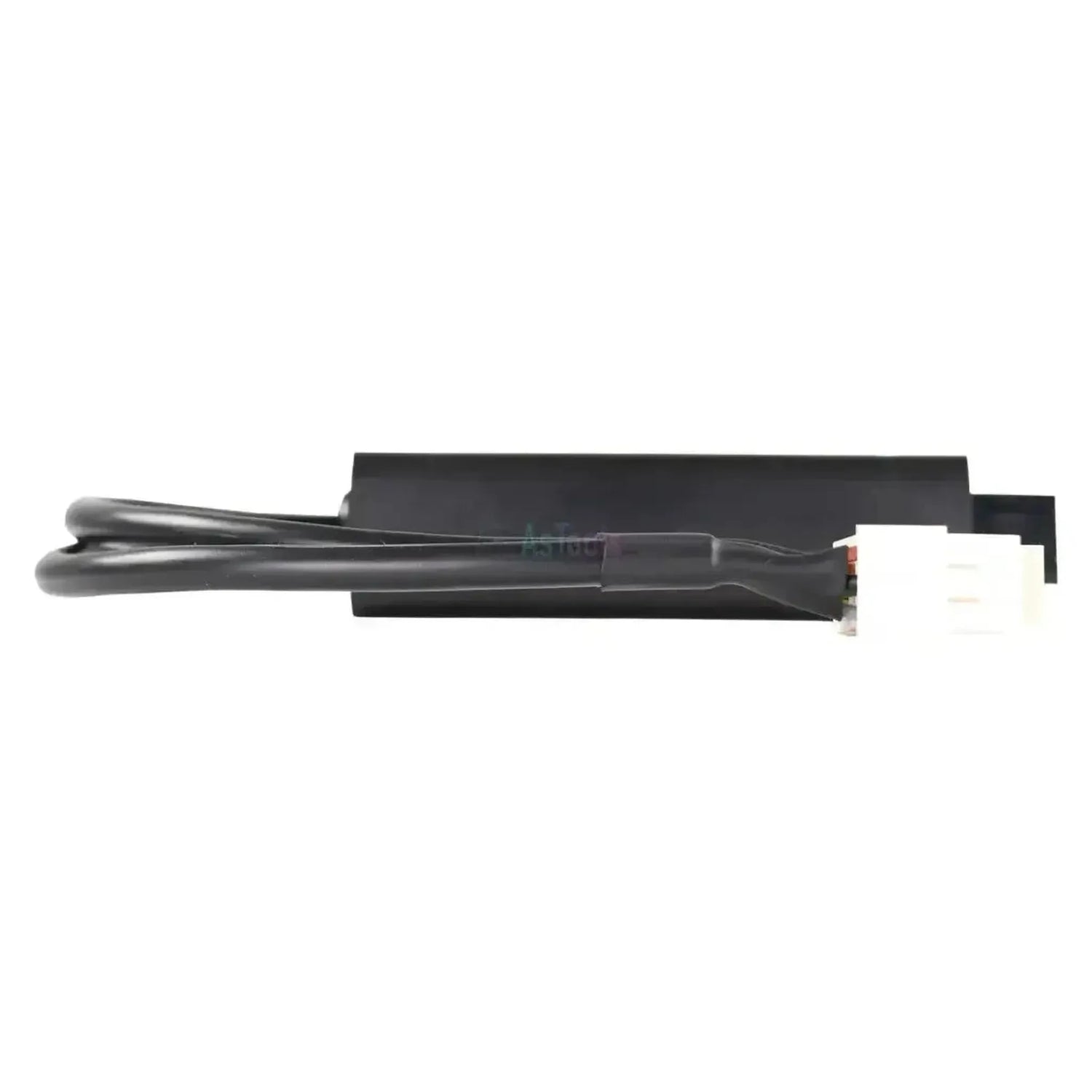

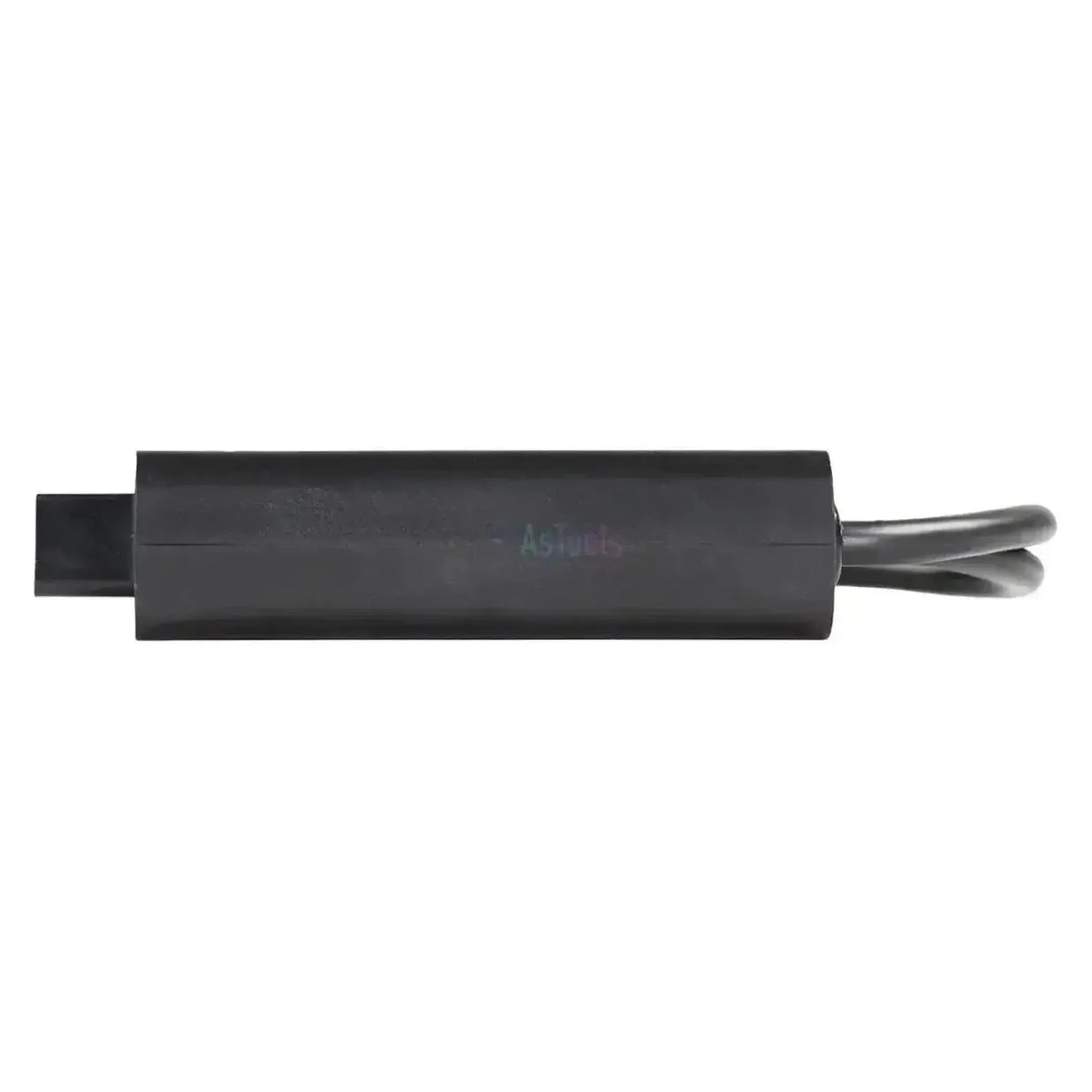

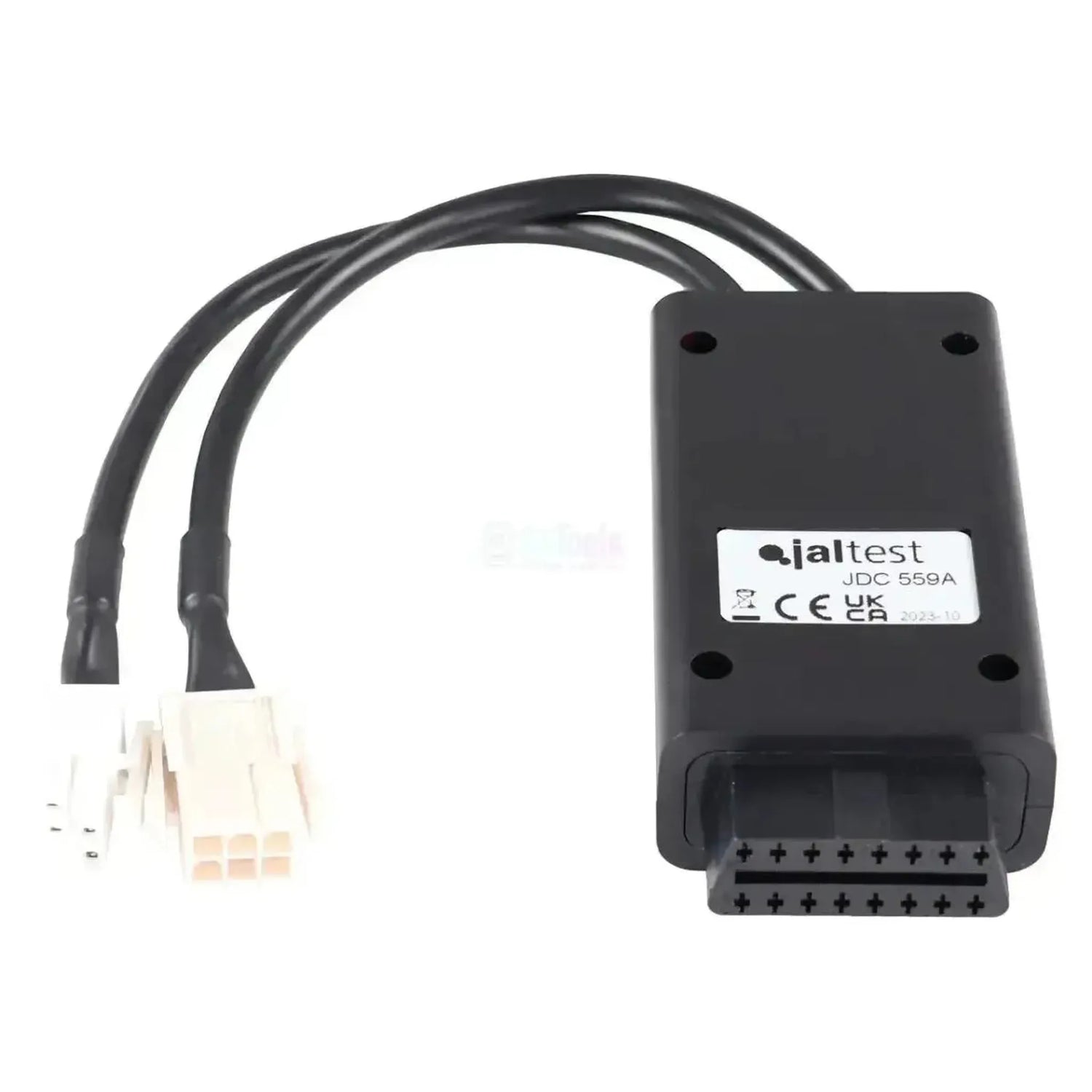

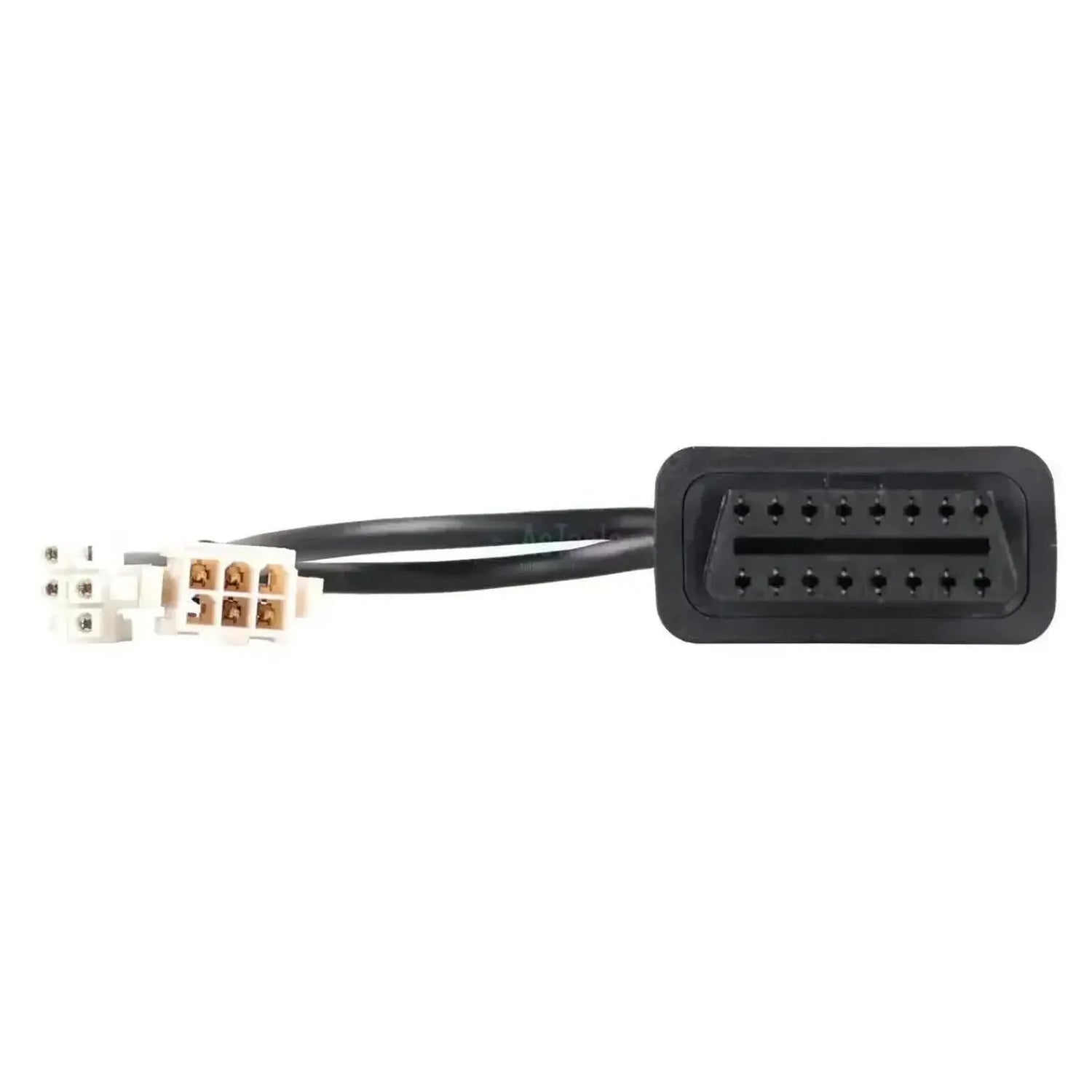

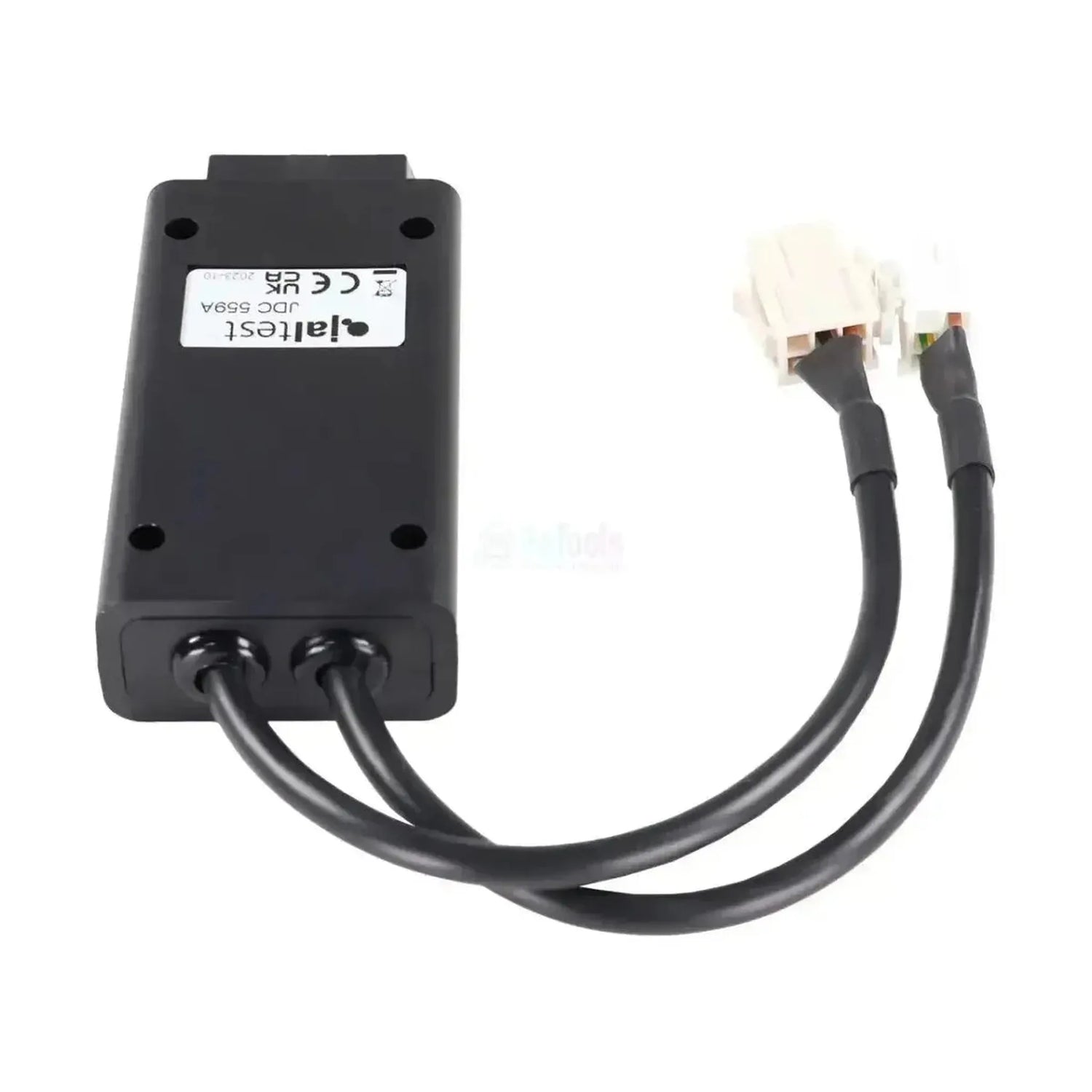

De Jaltest JDC559A koppelt de 6+6-pins diagnoseaansluiting van Haulotte-hoogwerkers en -verreikers aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Direct achter de OBD2-koppeling zit een zwart rechthoekig kastje waaruit twee takken komen, elk met een witte 6-polige stekker in twee rijen van drie. Die twee stekkers zijn een passend paar: de ene draagt contactbussen, de andere een pennenkap. Het snoer is 30 cm lang.

Met beide takken aangesloten bereikt de Jaltest-software de regeleenheden zonder tussentijds om te steken. Dat zijn de hydraulieksturing HYDRAULICS in zowel de CAN- als de oudere RS232-uitvoering, de motorregeling ECM Kohler inclusief de Stage V-uitvoering, en op de HA-serie de E-CDIS van de Kubota-motoren. Op de HTL-verreikers staat daarvan alleen de Kohler-regeling in de dekking. De kabel werkt met Jaltest Link V8.1 én V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Beide 6-polige stekkers in één kabel, zodat u tijdens het diagnosewerk niet hoeft om te steken.
✔Bereikt de hydraulieksturing HYDRAULICS in zowel de CAN- als de oudere RS232-uitvoering, dus over meerdere machinegeneraties.
✔Dekt de motorregeling ECM Kohler, inclusief de Stage V-uitvoering van de recentere machines.
✔Op de HA-hoogwerkers ook de E-CDIS-regeling van de Kubota-motoren, en bruikbaar met Link V8.1 én V9.

AANDACHTSPUNTEN

✕Op de HTL-verreikers staat alleen de Kohler-regeling in de dekking; de E-CDIS komt daar niet voor.
✕De RS232-uitvoering van HYDRAULICS hoort bij de oudere machines; welke van de twee op uw machine zit, bepaalt wat u ziet.
✕Alleen voor de 6+6-pins Haulotte-aansluiting. Haulotte-machines met één 4-pins stekker vallen onder JDC549.9, die aan de interfacezijde niet op OBD2 maar op een 26-pins DB26 eindigt.
✕Met 30 cm is het snoer kort, dus u werkt dicht bij de onderbediening.

Toepassingen en functionaliteiten

Via deze dubbele verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en per motorisering: de hoogwerkers hebben meer aan boord dan de HTL-verreikers. Onderstaande eenheden komen uit de MHE-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • HYDRAULICS (CAN), hydraulieksysteem: De hydraulieksturing van de machine op de CAN-bus.
  • HYDRAULICS (RS232), hydraulieksysteem: Dezelfde sturing op de oudere machines met seriële verbinding.
  • ECM Kohler, dieselmotorregeling met commonrail-inspuiting: De motorregeling van de Kohler-dieselmotoren.
  • ECM Kohler (Stage V), dieselmotorregeling met commonrail-inspuiting: De Stage V-uitvoering van diezelfde motorregeling.
  • E-CDIS, dieselmotorregeling met commonrail-inspuiting: De motorregeling van de Kubota-motoren op de HA-serie.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Haulotte-machine waar de aansluiting bij de onderbediening uit een 6+6-pins verbinding bestaat. Onderstaande series voert Jaltest in de MHE-dekking; voor hoogwerkers en verreikers geldt geen OBD-verplichting, dus deze opzet komt ook op nieuwere Haulottes nog voor. Machines met één 4-pins aansluiting horen bij JDC549.9.

Haulotte:

  • HA Series: HA 12 tot en met HA 80, knikarmhoogwerker.
  • H Series: H 12 tot en met H 43, schaarhoogwerker.
  • HT Series: HT 16 tot en met HT 67, telescoophoogwerker.
  • HTL Series: HTL 3000 tot en met HTL 9000, verreiker.
  • COMPACT 10 DX en COMPACT 12 DX: Schaarhoogwerker.
  • STAR Series: STAR 6, 8 en 10, verticale mastlift.
  • OPTIMUM 8: Schaarhoogwerker.
  • SIGMA 16: Telescoophoogwerker.
💡
Goed om te weten: De twee witte 6-polige stekkers vormen een passend paar, de ene met contactbussen en de andere met pennen. Controleer aan de machine zelf hoe de aansluiting bij de onderbediening is uitgevoerd voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC559A
Type Verloopkabel
Toepassing Haulotte hoogwerkers en verreikers
Lengte 30 cm
Interface Jaltest Link V8.1 en V9
Aansluiting machinezijde 6+6-pins OBD (twee witte stekkers, passend paar)
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden HYDRAULICS (CAN en RS232), ECM Kohler en ECM Kohler (Stage V), E-CDIS
Segment Hef- en Hijswerktuigen
Jaltest-module Jaltest MHE (intern transport- en hijsmaterieel)
