Jaltest  |  SKU: JDC533A

Jaltest (JDC533A) | Caterpillar 14-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€344,95 inkl.
€285,08 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

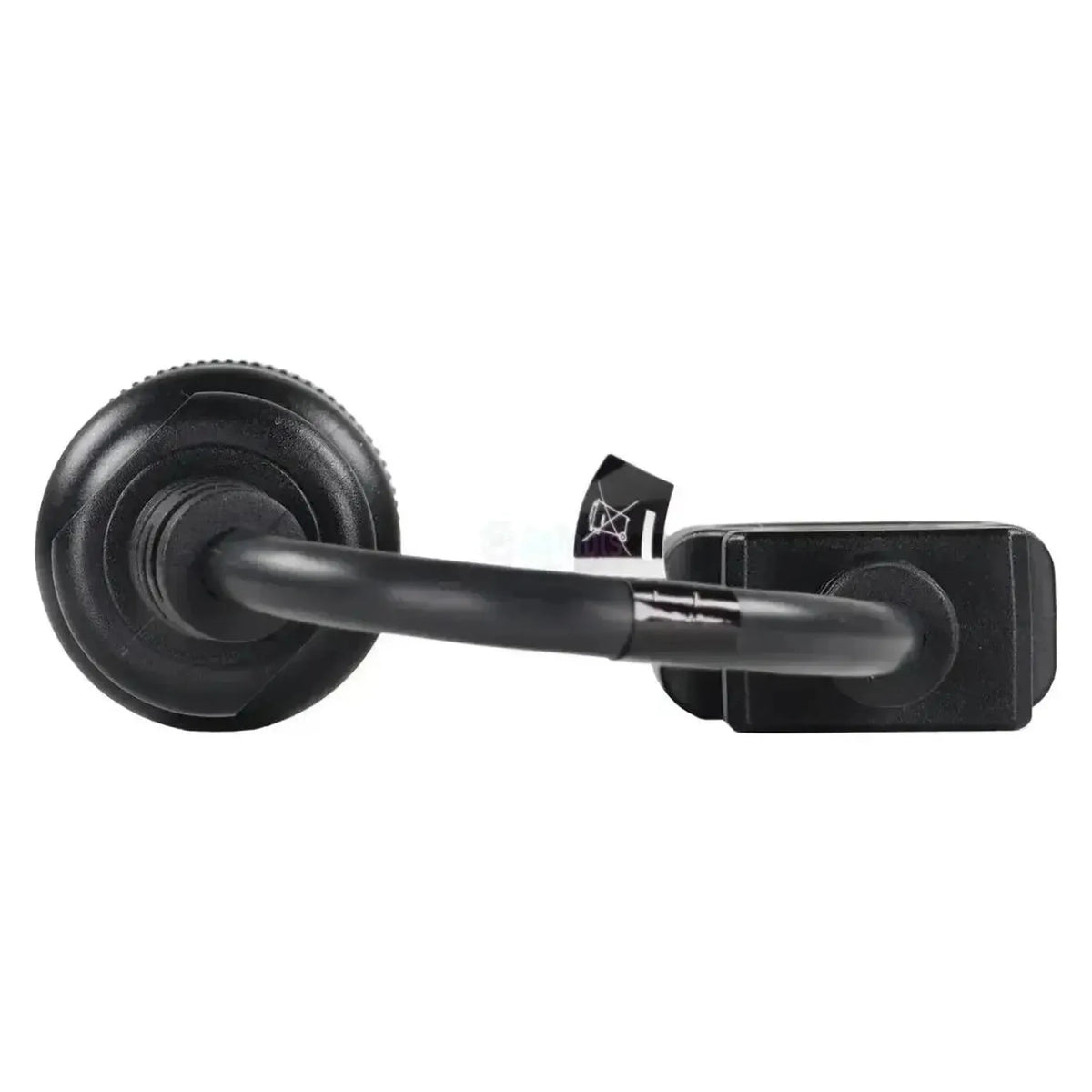

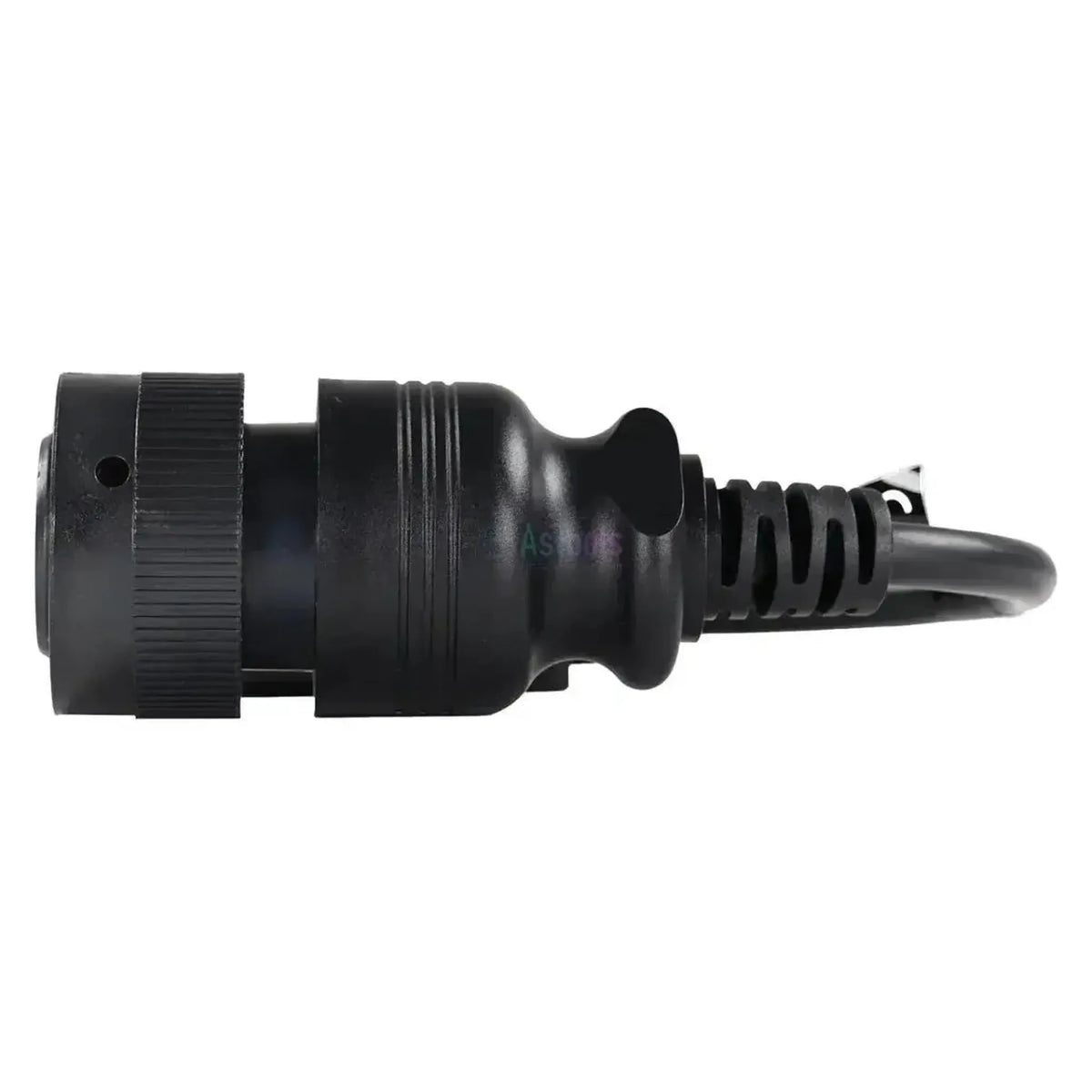

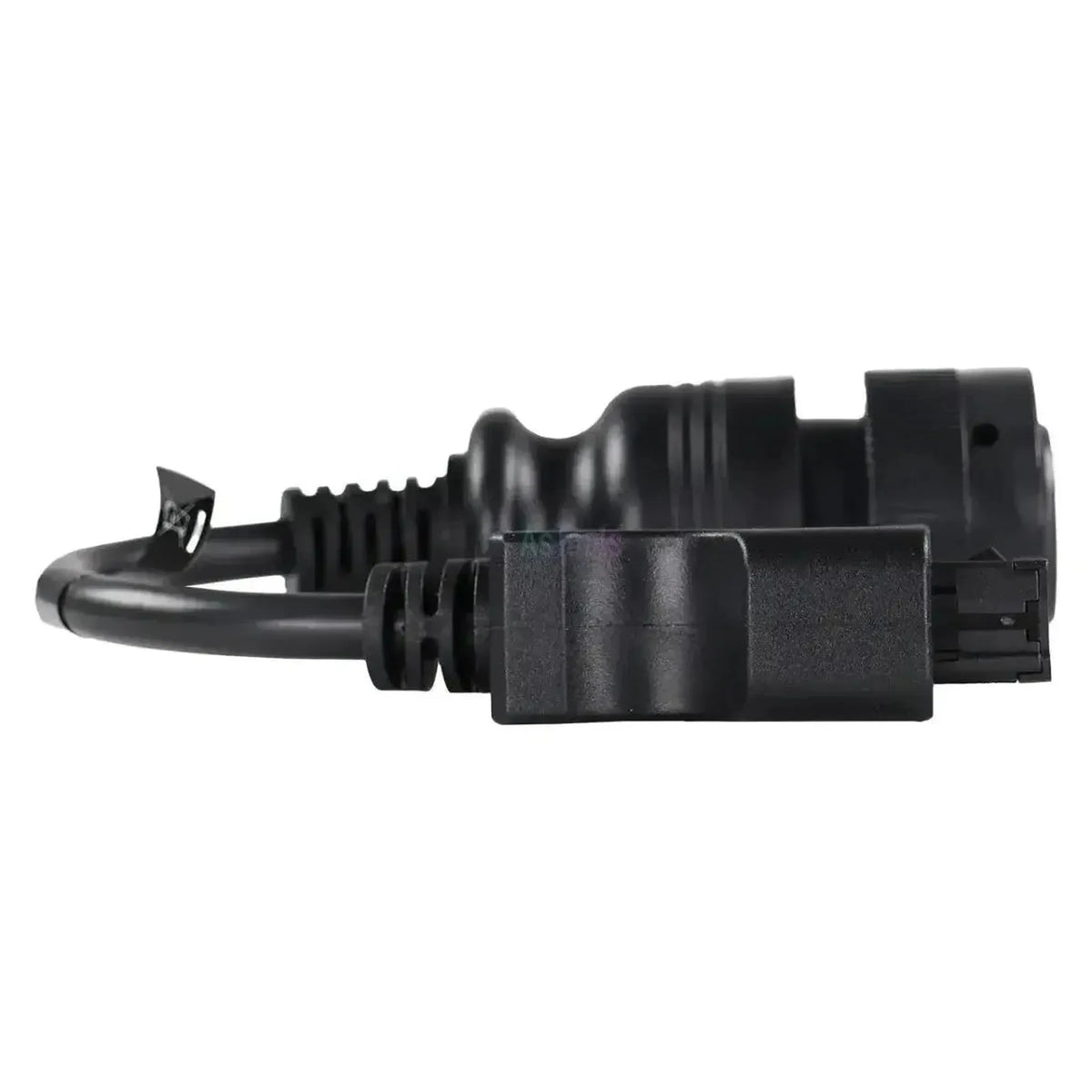

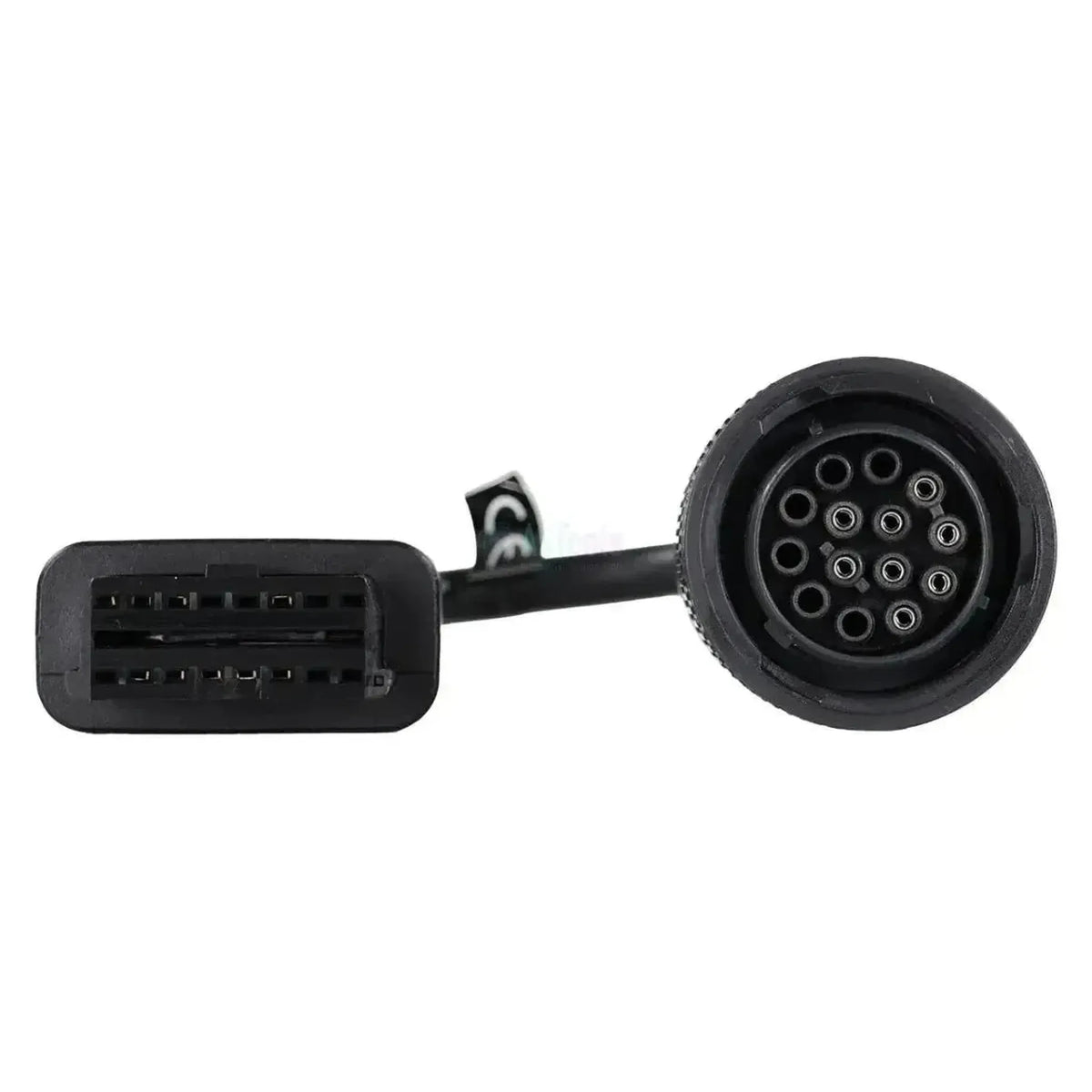

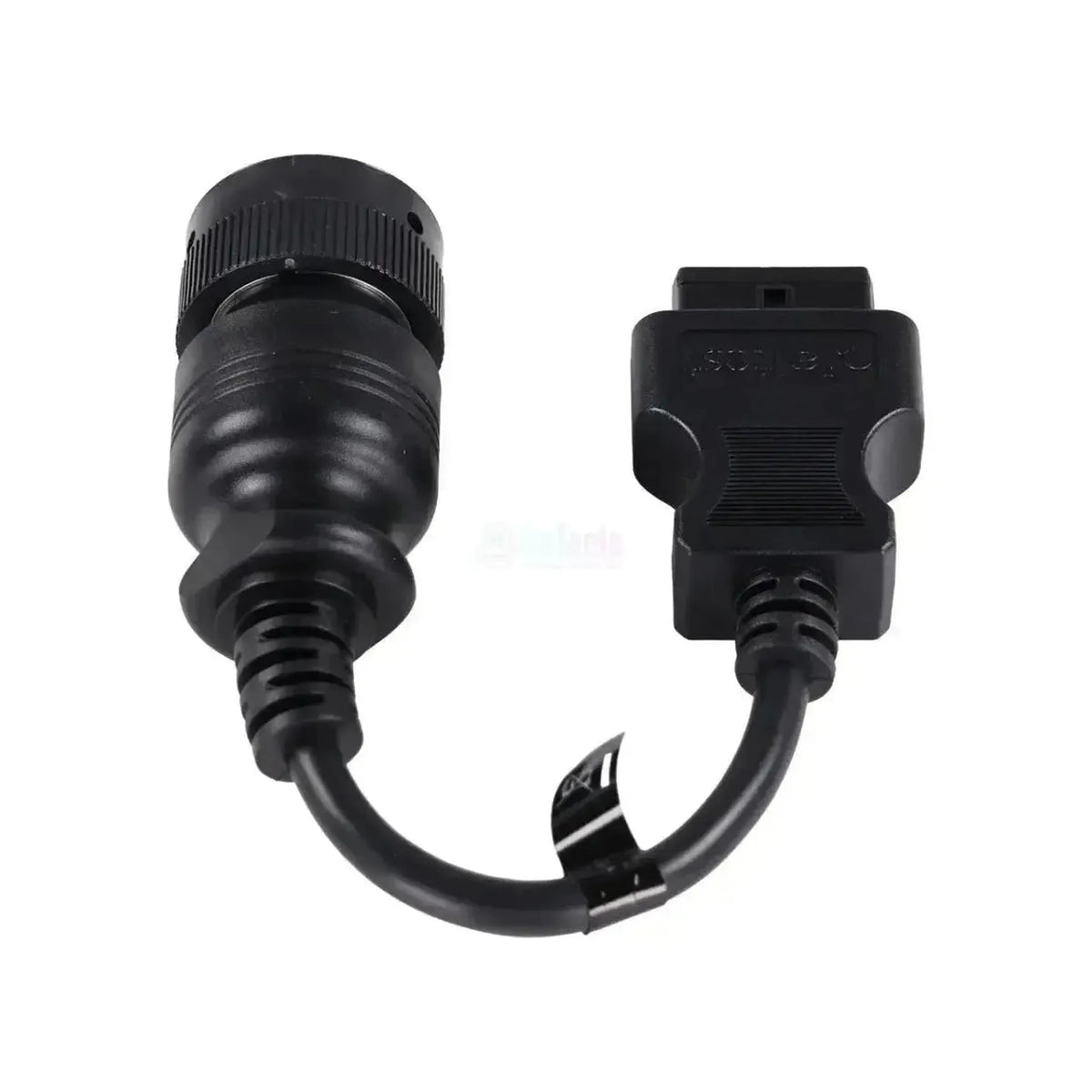

Jaltest JDC533A forbinder Caterpillars egen 14-benede diagnosestik med din Jaltest-diagnosekabels 16-benede OBD2. Maskinsiden er et helt sort bajonetstik med riflet koblingsring; af de fjorten positioner er otte optaget. Stikket sidder i kabinen eller ved motoren. Kablet måler 28 til 30 cm.

Via denne forbindelse kommer Jaltest-softwaren ind på Caterpillar Data Link (CDL), hvor den brugbare diagnose findes: Fejlkoder, måleværdier og ECU-data. Derudover dækker det den ældre SAE J1708-linje og EMCP-styringen til elproduktion. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest OHW.

PLUSPUNKTER

✔Åbner for Caterpillar Data Link (CDL), den egne diagnoselinje med fejlkoder, måleværdier og ECU-data.
✔Læser også EMCP-styringen til elproduktion ved de stationære Caterpillar-motorer.
✔Den ældre SAE J1708-linje er også dækket, blandt andet på 3406.
✔Kan anvendes på maskiner fra forskellige producenter, idet det afgørende er CAT-motorserien.

BEMÆRKNINGER

✕J1939-styreenheden leverer ingen funktioner på disse motorer; al brugbar diagnose sker via CDL.
✕Serviceintervaller, komponentstyring og parametre er for Caterpillar-motorerne ikke omfattet.
✕Kun til 14-benet stik; til 9-benet CAT/Perkins-tilslutning er JDC505A beregnet.
✕Seks af de fjorten positioner er tomme; det er normalt og tyder ikke på en fejl.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til styreenhederne i Caterpillar-motoren. Jaltest angiver dem pr. datalinje, og forskellen mellem disse linjer afgør, hvad du faktisk kan aflæse. Nedenstående enheder stammer fra Caterpillar-dækningen.

Styreenheder du kan tilgå

  • CDL: Motorstyring, fuld aflæsning.
  • SAE J1708: Ældre linje, blandt andet 3406.
  • EMCP: Elproduktion, stationær.
  • J1939: Motorstyring, uden funktioner.

Hvad du kan gøre

  • Fejlkoder: Læs og slet via CDL.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Signal ved værdier uden for intervallet.
  • ECU-data: Også fra EMCP-styringen.

Sådan bruger du den

  1. Kontroller stikket: Tæl de fjorten positioner i tilslutningen.
  2. Tilslut: Sæt stikket i og spænd ringen fast.
  3. Tilslut link: Slut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg Caterpillar, motoren og CDL.

Kompatible køretøjer og anvendelser

Det er stikket, ikke maskinen, der er afgørende. Caterpillar-motorer indbygges hos mange maskinbyggere, så motorserien er afgørende. Nedenstående serier er dækket af Jaltest; antallet af positioner i stikket viser, hvilket kabel du har brug for.

Caterpillar:

  • 3000-serien: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E og 3456.
  • 3500-serien: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 og 3516B.
  • 3600-serien: 3606, 3608, 3612 og 3616.
  • C-serien: C-motorerne fra C1.1 til og med C9.3B.
  • G-serien gasmotorer: Fra G3304 til og med G3616, samt CG137 og CG170-06.

Anvendelser:

  • Indbygget: I entreprenørmaskiner, landbrugsmaskiner, løfteudstyr og generatorsæt.
💡
Godt at vide: Caterpillars 14-benede stik er helt sort og har fjorten positioner i det indre. 9-benede CAT/Perkins-stikket har en grå koblingsring med rødbrunt indre og hører til JDC505A. Tæl positionerne i din maskines tilslutning, før du bestiller.

Indhold i pakken

  • 1x Jaltest (JDC533A) | Caterpillar 14-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
OHW-kabelsæt basis

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • OHW entreprenørmaskiner

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
14-bens bajonetstik, hun
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Styreenheder
CDL, J1939, SAE J1708, EMCP
Referencenummer
JDC533A

Øvrige specifikationer

Anvendelse
Caterpillar-motorer og -maskiner med 14-polet diagnosticktilslutning
Del af kabelsæt
OHW-kabelsæt basis (70002030)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9
