Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Claas 7-polet OBD – 16-polet OBD2 forbindelseskabel | Landbrugskøretøj

Regulær pris
€116,95 inkl.
€96,65 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

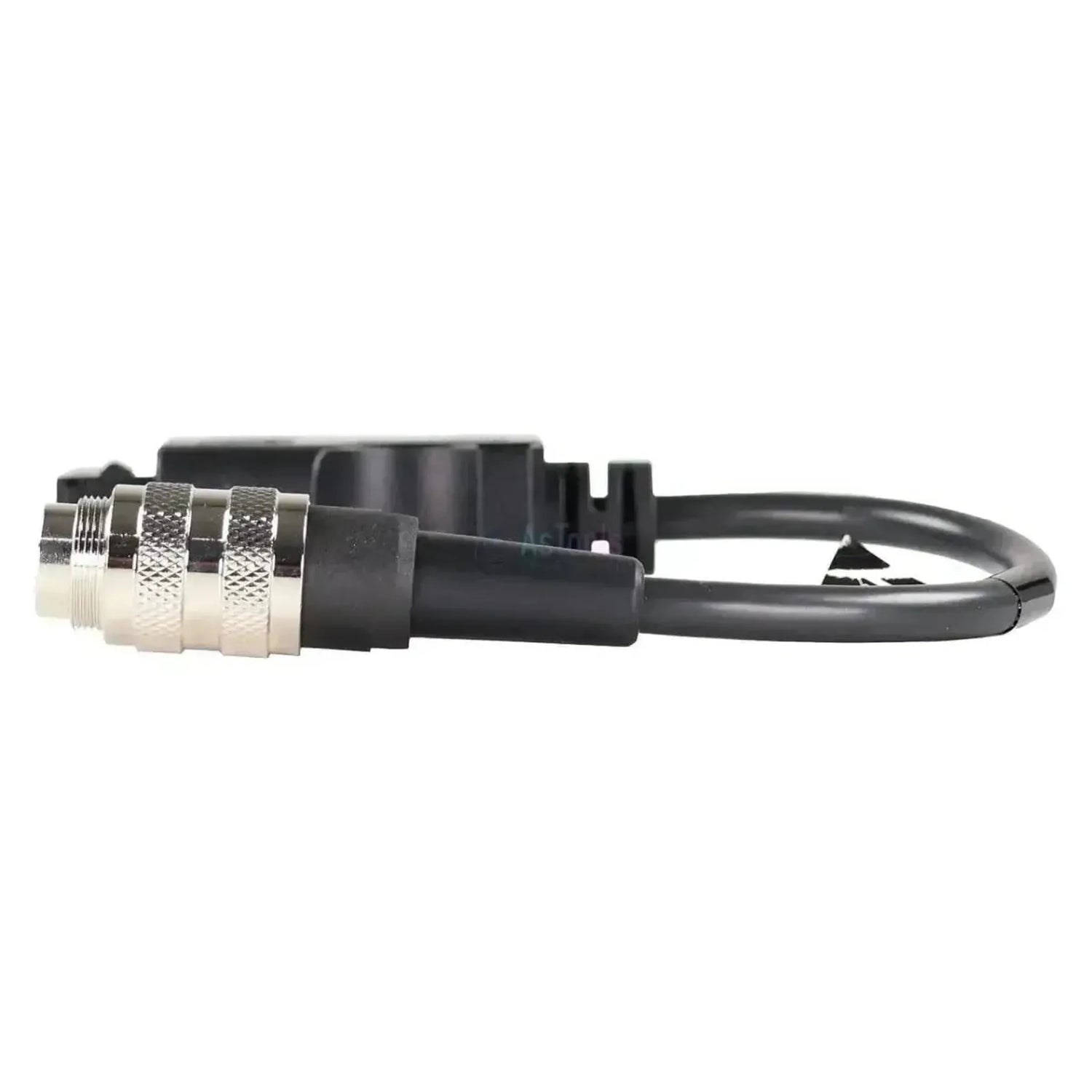

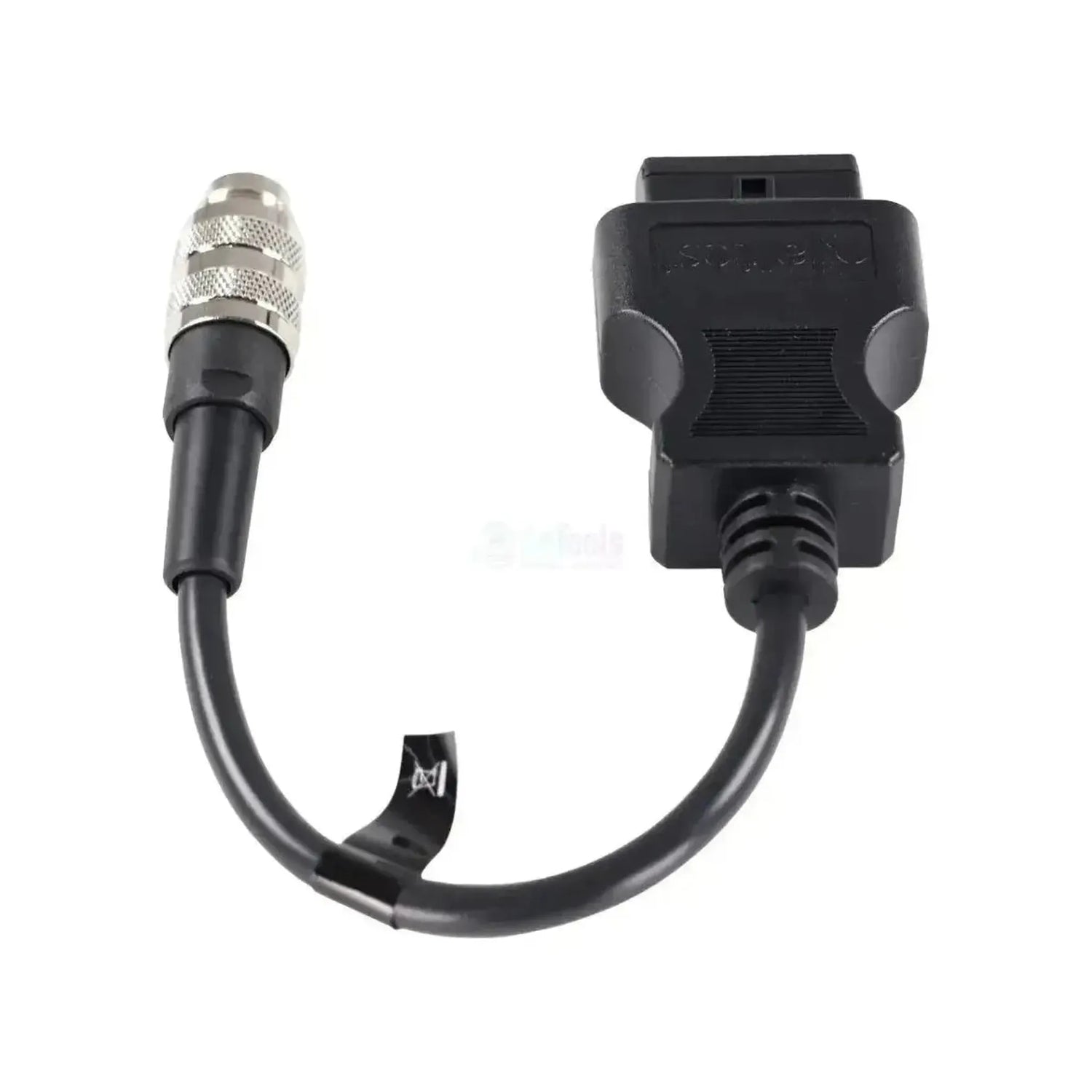

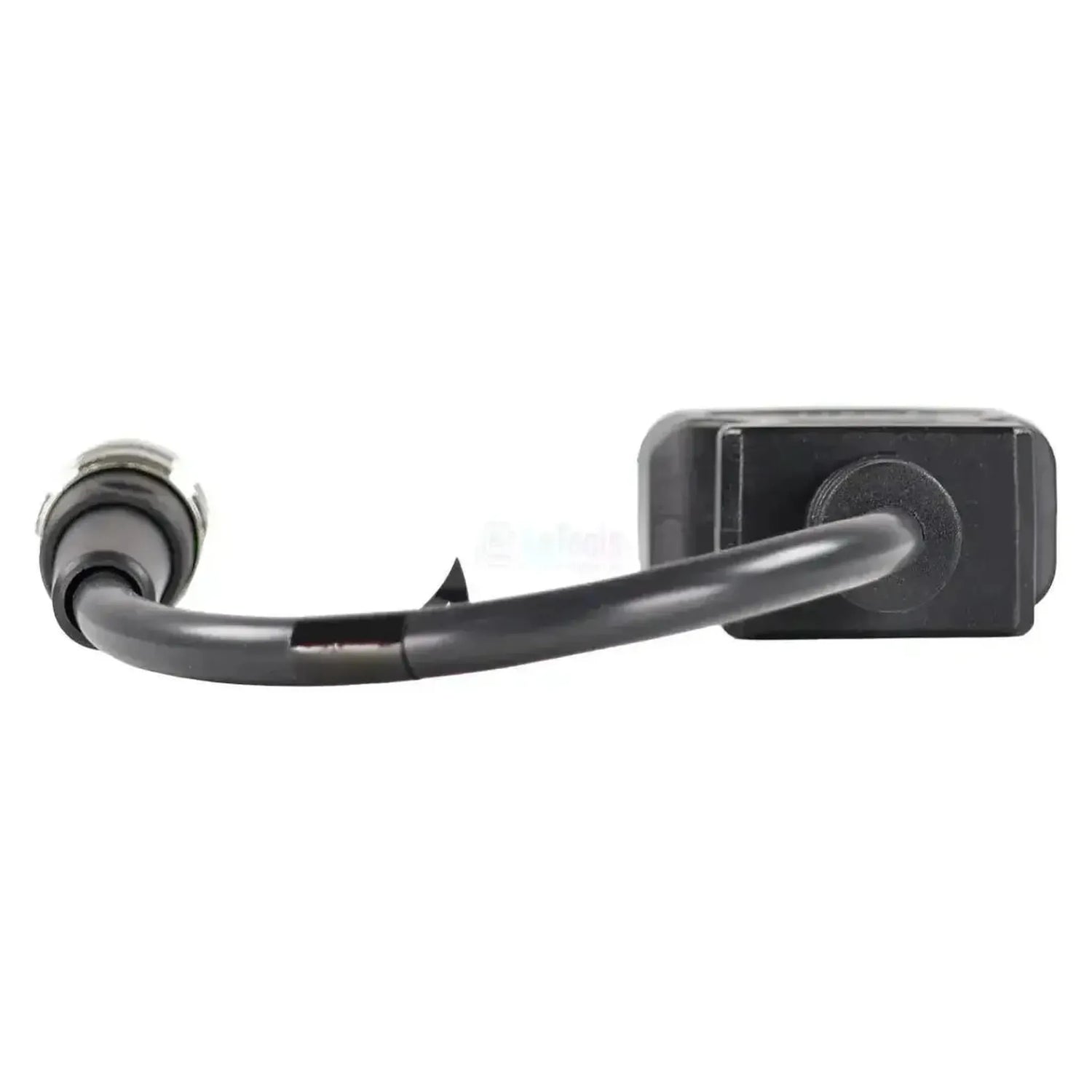

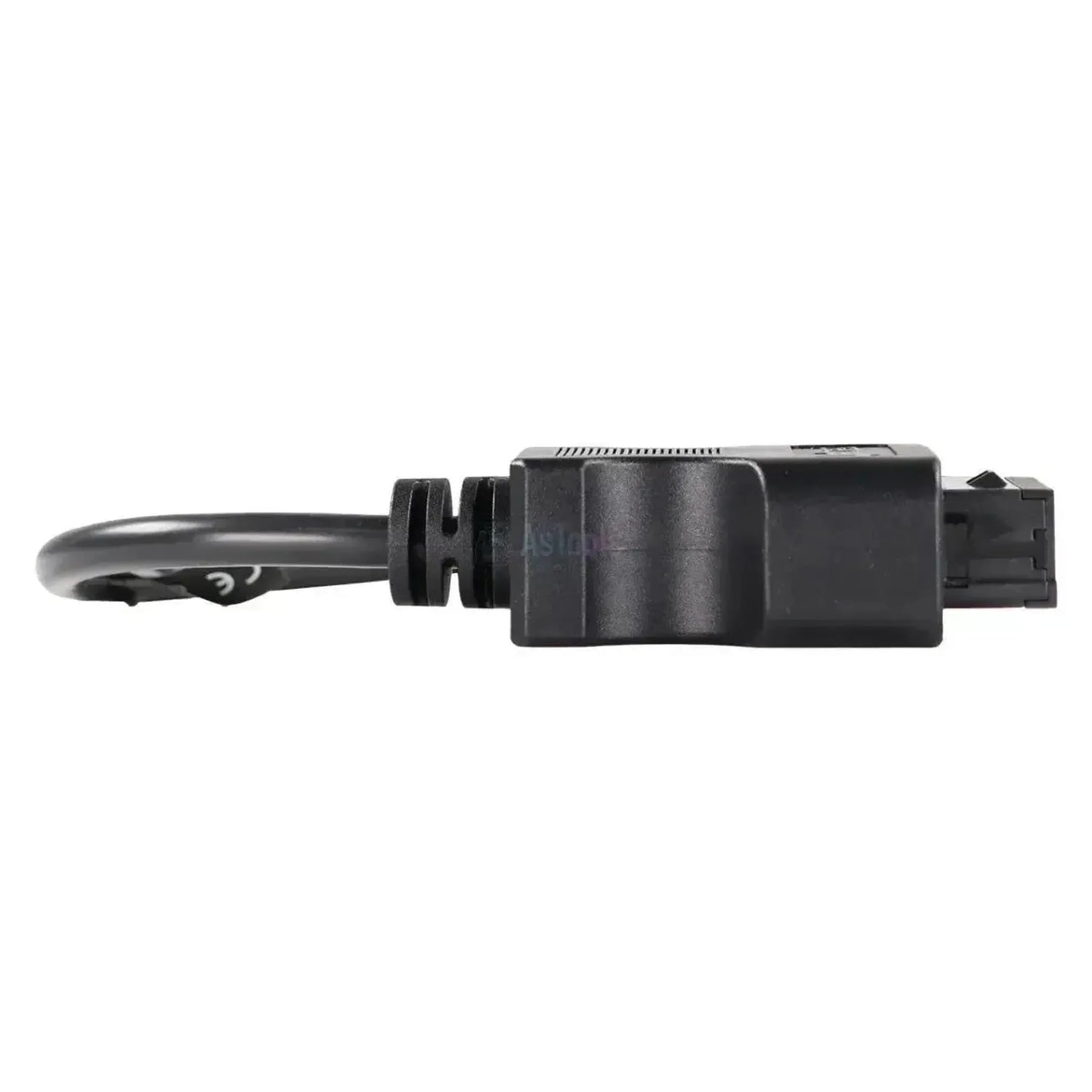

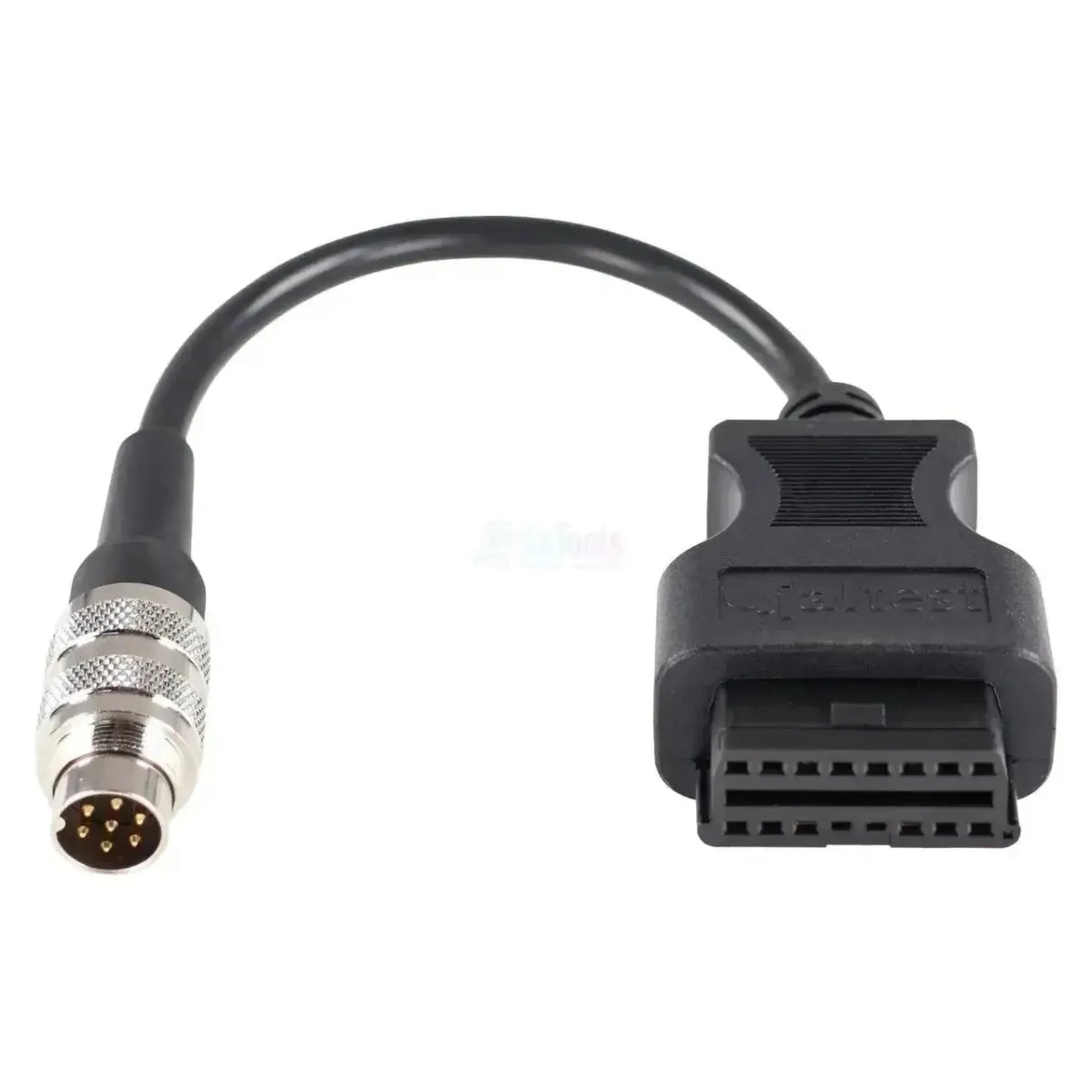

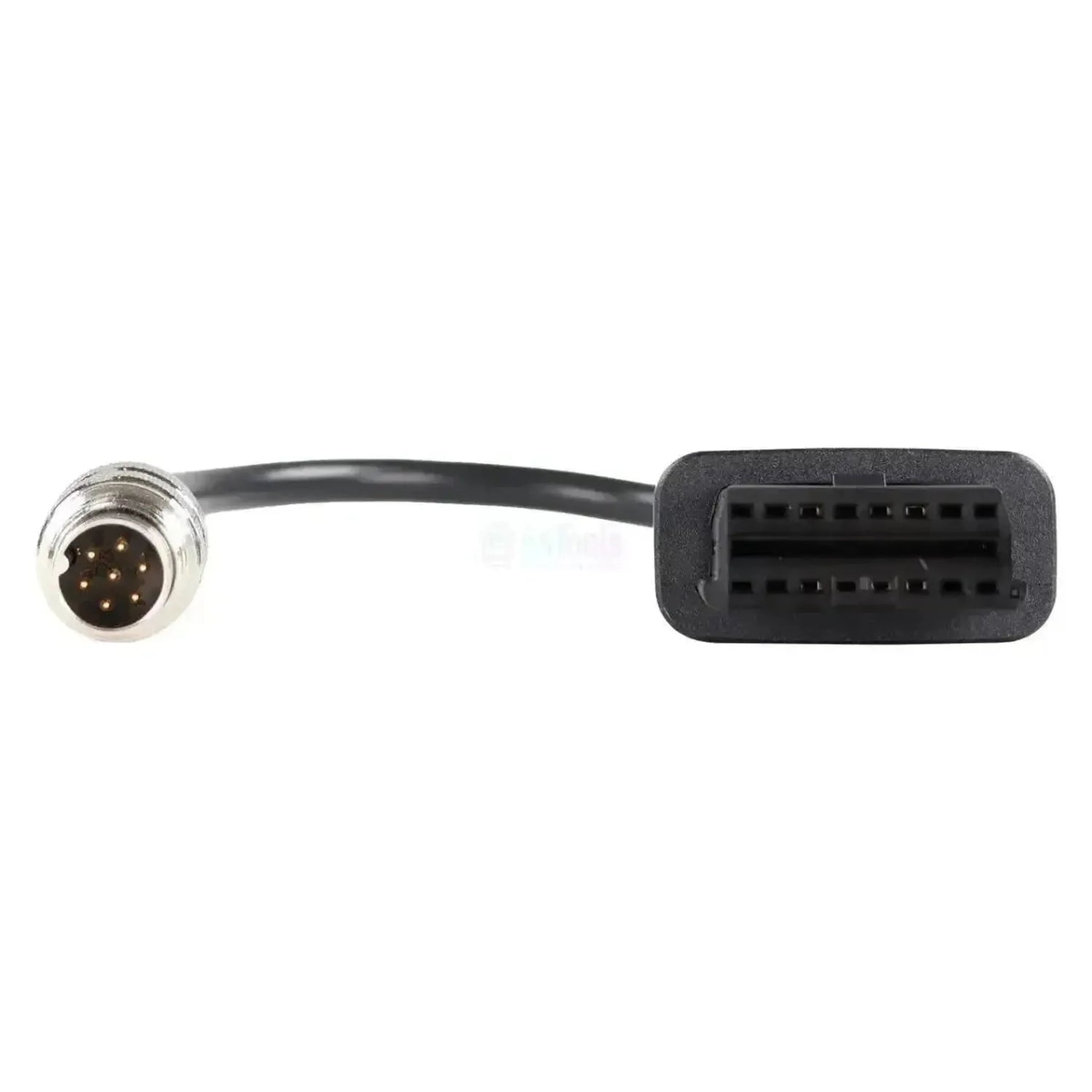

Jaltest JDC529A forbinder den 7-polede runde diagnosetilslutning på Claas-mejetærskere og Xerion-serien med 16-polet OBD2-indgangen på dit Jaltest-diagnosekabel. På maskinsiden sidder et kompakt forkromet metalstik med rifflet møtrik og 7 forgyldte stifter, seks i en ring omkring én midterstift. Kablet måler 28 til 30 cm.

Via denne forbindelse får Jaltest-softwaren adgang til maskinnetværket. Du når motorinterfacet ADM 2 / ADM 3, bordcomputerne VBM og XIF, MR unit-pumpesystemet og Caterpillar-motorstyringerne, transmissionen, efterbehandlingen SCR og tærskeregulingerne SAM, RTR, RSM, GUA og YMM. Hvor meget heraf der er til stede, varierer fra serie til serie. Kablet er beregnet til Jaltest Link V8.1 og er omfattet af Jaltest AGV.

FORDELE

✔Når styreenhederne i tærskeprocessen: SAM (sigte), RTR (rotorventiler), RSM (fordeler), GUA (kornbeholderventiler) og YMM (udbyttemåling).
✔Alle Caterpillar-motorstyringer, som Claas anvender (3126 B, C-6.6, C-9, C-9.3 og C-13, både CDL og J1939), samt MR unit-pumpesystemet.
✔Også motorinterfacet ADM 2 / ADM 3, bordcomputerne VBM og XIF og GPS-sporing ATP.
✔Desuden på Xerion transmissionsstyringerne TCU og VDC og den elektrohydrauliske styring ESM; med 28 til 30 cm forbliver kablet kort ved det trange tilslutningspunkt.

BEMÆRK

✕Beregnet til Jaltest Link V8.1. Under referencenummer JDC529A9 findes samme 7-polede Claas-kabel som en separat udgave.
✕Kun til 7-polet tilslutning; til den 8-polede udgave på de samme maskiner er JDC530A beregnet.
✕De to stik ligner hinanden meget. Tæl stifterne i yderringen; seks omkring en midterstift er dette kabel, syv omkring en midterstift er JDC530A.
✕Hvilke systemer du når, afhænger i høj grad af serien; en MEGA understøtter kun ADM 2/3, MR-motorstyringen og SCR, og løfteanordningen EHC på Xerion har mere begrænsede muligheder.

Anvendelser og funktioner

Kablet er beregnet til værksteder og entreprenørvirksomheder, der aflæser Claas-mejetærskere og Xerion. Hvilke styreenheder der er til stede, varierer meget efter serie og byggeår; en MEGA har en håndfuld, en LEXION godt tyve.

Styreenheder du kan tilgå

  • ADM 2 og ADM 3: Interface for maskinstyring og motor.
  • VBM og XIF: Bordcomputer for mejetærsker og Xerion.
  • MR: Motorstyring, unit-pumpesystem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 og C-13.
  • Transmission: EHS, GDM, TCU og VDC.
  • Høstsystem: ACU, SAM, RTR, RSM, GUA og YMM.
  • Efterbehandling: SCR/DEF og SCR Bluetec.
  • Styring: ATP (GPS-sporing) og ESM.
  • Hydraulik: EHC (løfteanordning) og HYD.
  • Øvrige moduler: OPM, EXT og belysning WLP.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Indstil for afvigende værdier.
  • Vedligeholdelse: Blandt andet Caterpillar og SCR Bluetec.
  • Diagnosealarmer: Blandt andet ADM 2 og MR.
  • Supplerende handlinger: Ved SCR Bluetec.

Sådan bruger du den

  1. Find stikket: Find den runde metalforbindelse i førerhuset.
  2. Tæl stifterne: Seks stifter omkring en midterstift hører til dette kabel.
  3. Tilslutning: Spænd JDC529A fast med den rifflede møtrik.
  4. Tilslut Link: Tilslut OBD2-siden til Jaltest Link V8.1.
  5. Aflæsning: Tænd for tændingen, vælg Claas og serien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Claas-mejetærsker og Xerion med den 7-polede runde diagnosetilslutning i førerhuset. Nedenfor står seriene i Jaltest AGV-dækningen; inden for de samme serier findes også den 8-polede udgave.

Claas:

  • XERION: 1997 - nu.
  • LEXION-serien: Mejetærsker.
  • TUCANO-serien: Mejetærsker.
  • TRION-serien: Mejetærsker.
  • MEDION-serien: Mejetærsker.
  • AVERO-serien: Mejetærsker.
  • MEGA-serien: Mejetærsker.
  • DOMINATOR-serien: Mejetærsker.
💡
Godt at vide: Den runde diagnosetilslutning sidder i kabinen og har en forkromet metalhylster. Claas anvender på disse maskiner to næsten ens stik, som kun adskiller sig i antal stifter. Syv stifter hører til denne kabel, otte stifter hører til JDC530A. Tæl stifterne i tilslutningen på din maskine, inden du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC529A) | Claas 7-polet OBD - 16-polet OBD2 adapterkabel | Landbrugskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Landbrugskøretøj

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
7-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC529A

Øvrige specifikationer

Anvendelse
Claas-mejetærskere og Xerion med den 7-polede runde tilslutning
Styreenheder
ADM 2 og ADM 3, VBM og XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU og VDC, ACU, SAM, RTR, RSM, GUA og YMM, SCR/DEF og SCR Bluetec, ATP og ESM, EHC, HYD, OPM, EXT og WLP
Nødvendigt for brug
Jaltest Link V8.1 med en licens til Jaltest AGV
