Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Claas 8-polet OBD – 16-polet OBD2 adapterkabel | Landbrugskøretøj

Regulær pris
€156,95 inkl.
€129,71 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

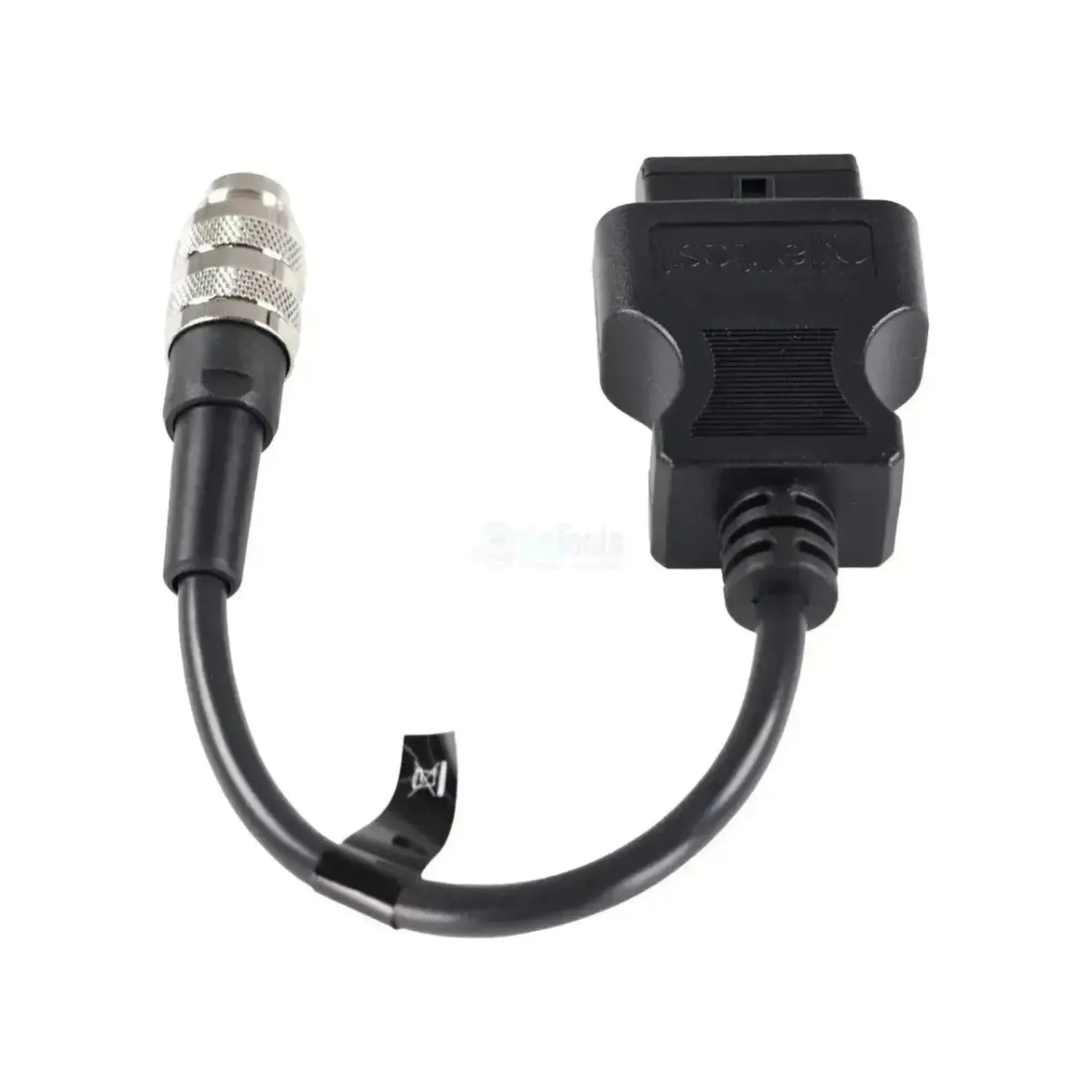

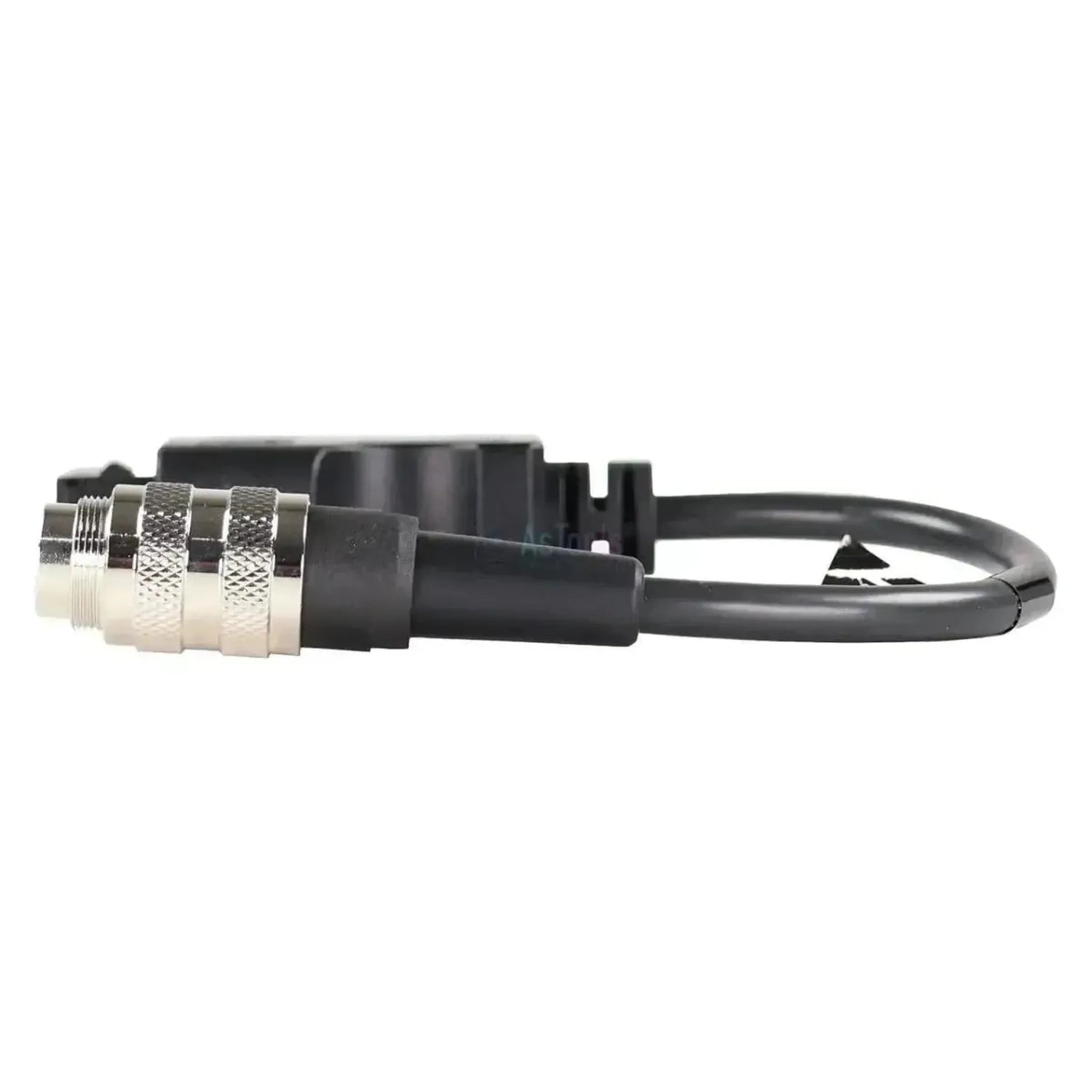

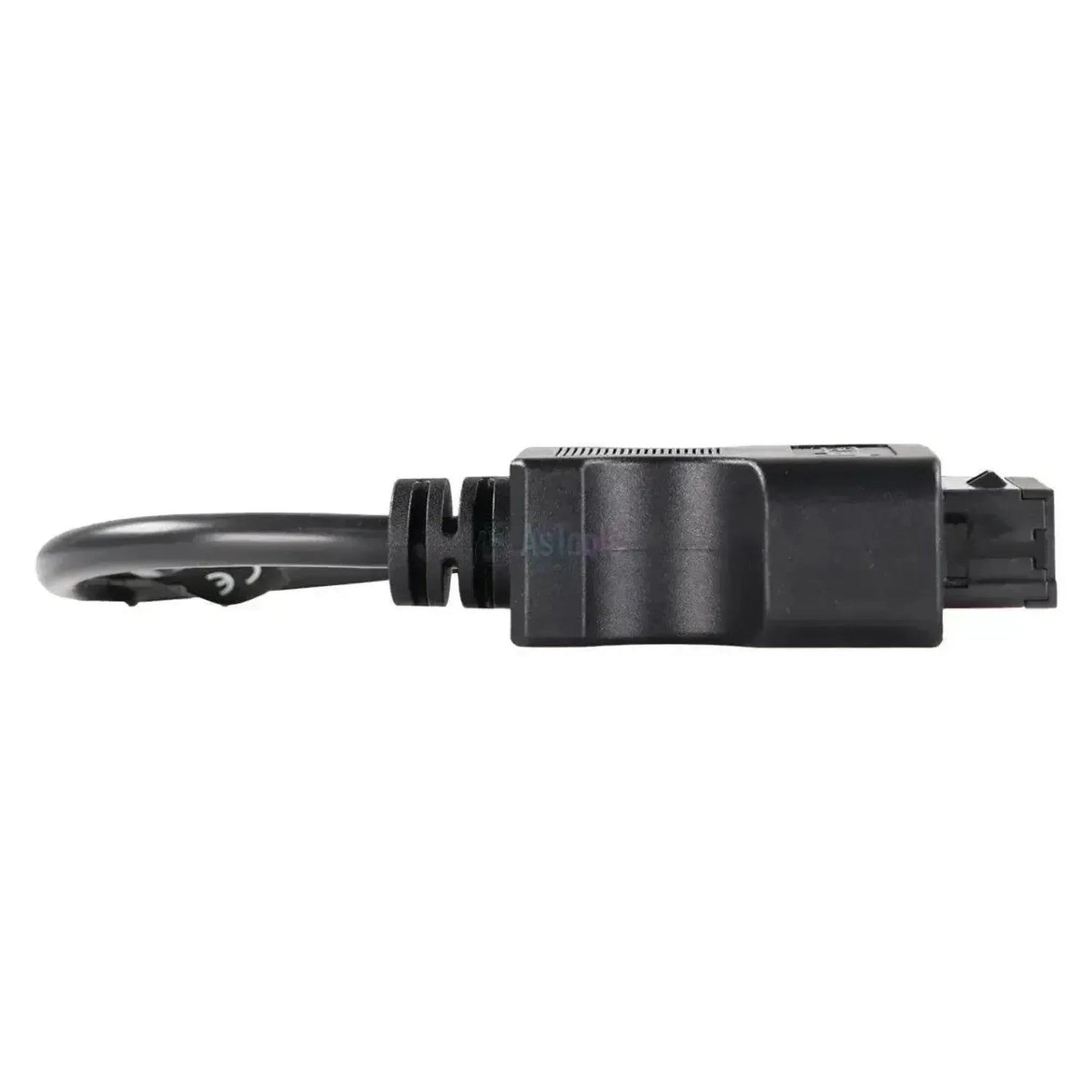

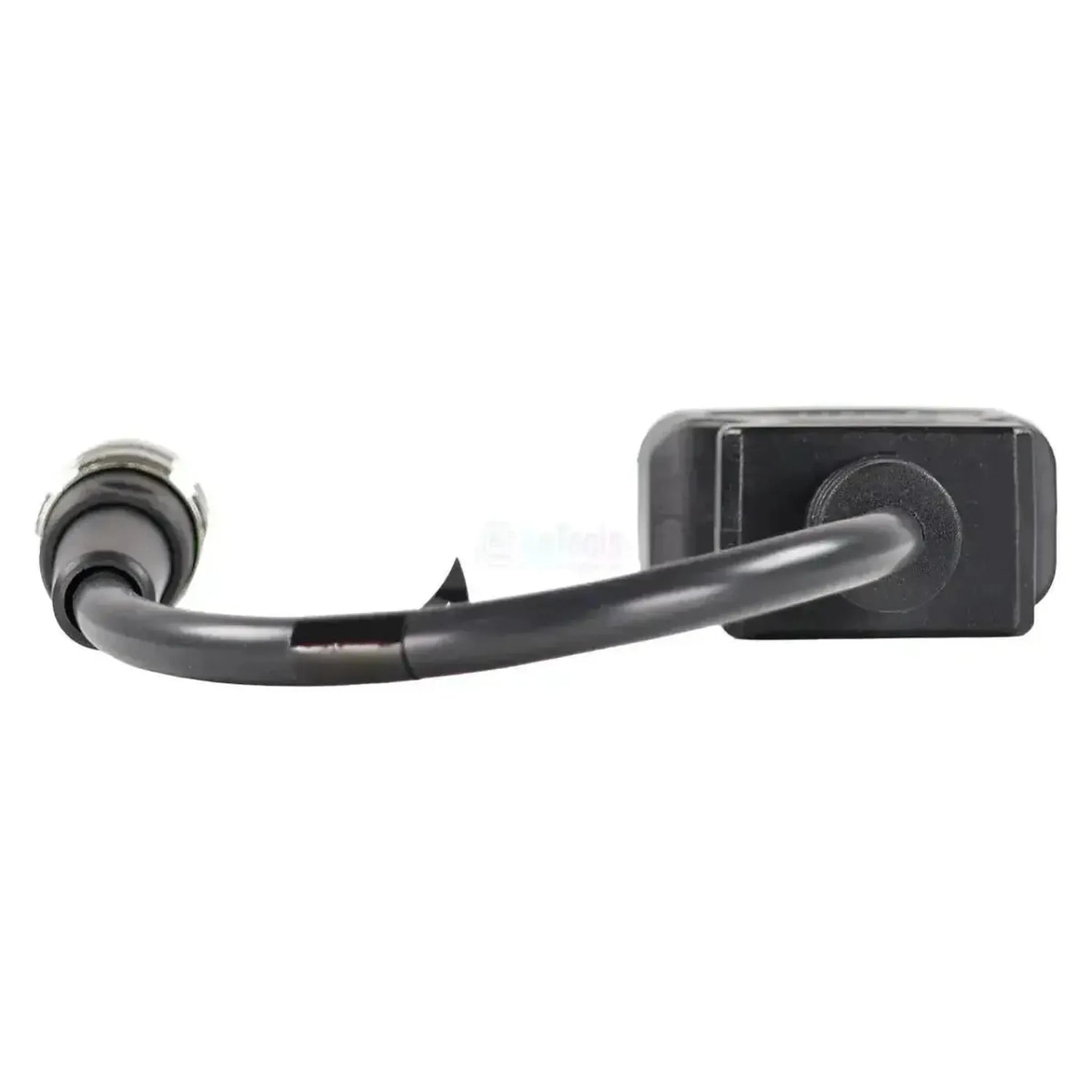

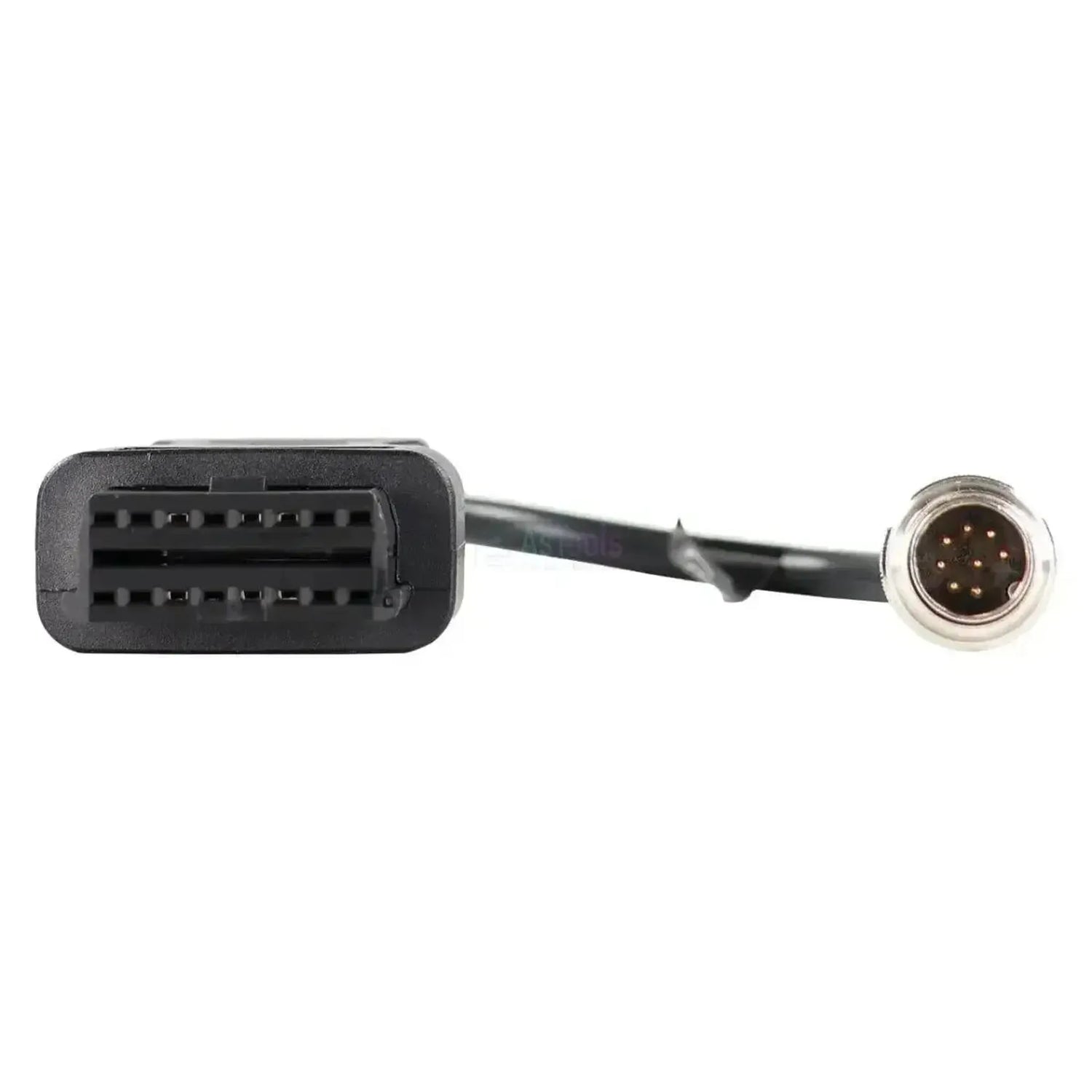

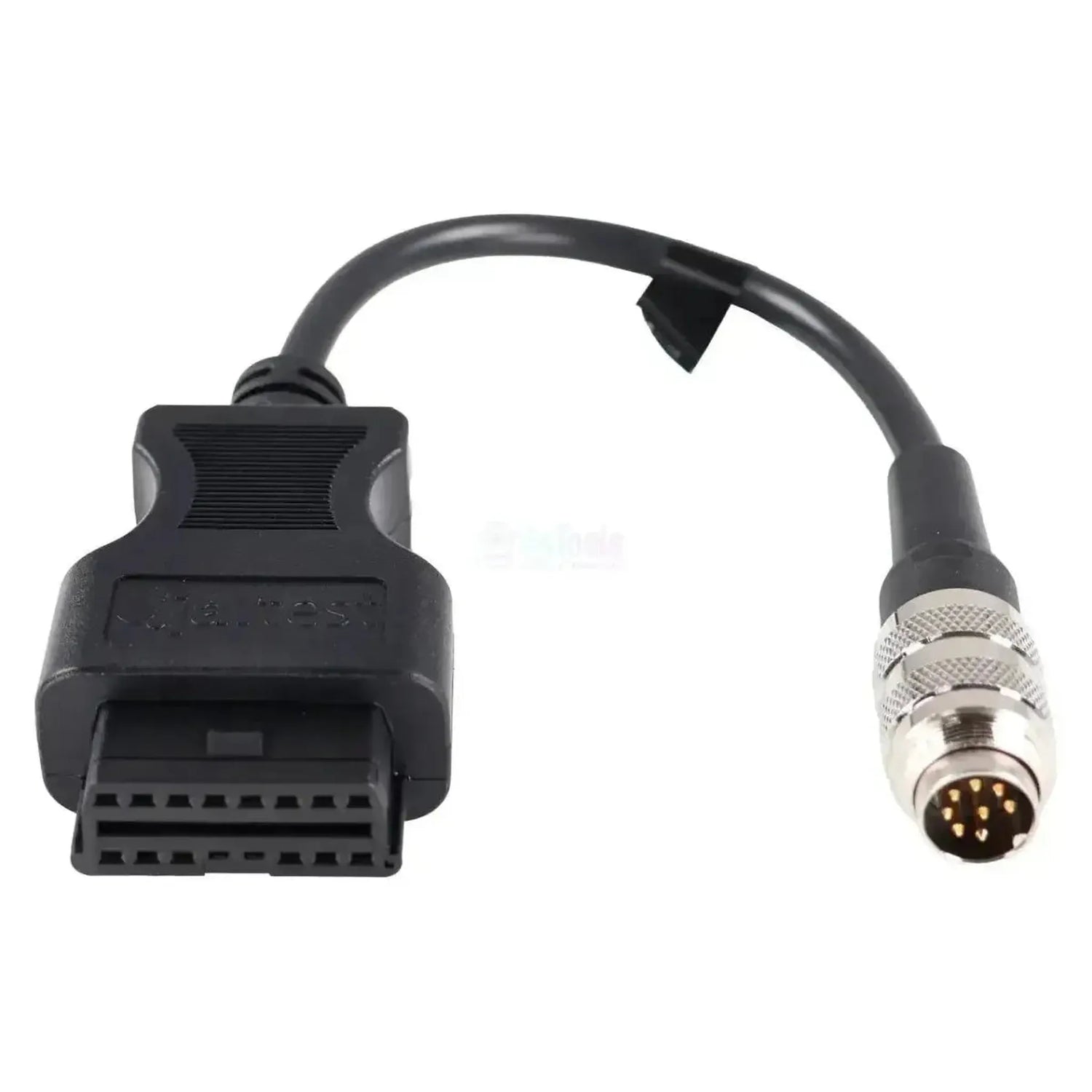

Jaltest JDC530A forbinder 8-polet rund diagnosetilslutning på Claas-mejetærskere og Xerion-serien med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et kompakt forkromet metalstik med rillet møtrik og 8 forgyldte stifter, syv i en kreds rundt om en midterstift. Kablet måler 28 til 30 cm.

Via denne forbindelse får Jaltest-softwaren adgang til maskinnetværket. Du når motorinterfacet ADM 2 / ADM 3, onboard-computerne VBM og XIF, MR unit-pumpesystemet og Caterpillar-motorstyringerne, transmissionen, efterbehandlingen SCR og tærskerstyringerne SAM, RTR, RSM, GUA og YMM. Hvad der er til stede, varierer efter serie. Kablet er angivet til Jaltest Link V8.1 og er omfattet af Jaltest AGV.

PLUSPUNKTER

✔Når styreenhederne i høstprocessen: SAM (sigte), RTR (rotorklapper), RSM (fordeler), GUA (kornbeholderklapper) og YMM (udbyttemåling).
✔Alle Caterpillar-motorstyringer, som Claas anvender (3126 B, C-6.6, C-9, C-9.3 og C-13, både CDL og J1939), samt MR unit-pumpesystemet.
✔Også motorinterfacet ADM 2 / ADM 3, onboard-computerne VBM og XIF og GPS-sporingen ATP.
✔På Xerion desuden transmissionsstyringerne TCU og VDC og den elektrohydrauliske styring ESM; med 28 til 30 cm er kablet kort ved det trange tilslutningspunkt.

BEMÆRKNINGER

✕Angivet til Jaltest Link V8.1. Under referencenummer JDC530A9 findes samme 8-polede Claas-kabel som separat udgave.
✕Kun til 8-polet tilslutning; til 7-polet udgave på samme maskiner er JDC529A beregnet.
✕De to stik ligner hinanden meget. Tæl stifterne i den ydre ring; syv rundt om en midterstift er dette kabel, seks rundt om en midterstift er JDC529A.
✕Hvilke systemer du når, afhænger i høj grad af serien; en MEGA understøtter kun ADM 2/3, MR-motorstyringen og SCR, og Xerion-løfteindretningen EHC har færre muligheder.

Anvendelser og funktioner

Kablet er beregnet til værksteder og maskinstationer, der aflæser Claas-mejetærskere og Xerion. Hvilke styreenheder der er til stede, varierer meget efter serie og byggeår; en MEGA har en håndfuld, en LEXION over tyve.

Styreenheder du kan tilgå

  • ADM 2 og ADM 3: Interface til maskinstyring og motor.
  • VBM og XIF: Onboard-computer til mejetærsker og Xerion.
  • MR: Motorstyring, unit-pumpesystem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 og C-13.
  • Transmission: EHS, GDM, TCU og VDC.
  • Høstsystem: ACU, SAM, RTR, RSM, GUA og YMM.
  • Efterbehandling: SCR/DEF og SCR Bluetec.
  • Styring: ATP (GPS-sporing) og ESM.
  • Hydraulik: EHC (løfteindretning) og HYD.
  • Øvrige moduler: OPM, EXT og belysning WLP.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Indstilling for afvigende værdier.
  • Service: Blandt andet Caterpillar og SCR Bluetec.
  • Diagnosealarmer: Blandt andet ADM 2 og MR.
  • Yderligere handlinger: Ved SCR Bluetec.

Sådan bruger du den

  1. Find stikket: Find den runde metalforbindelse i førerhuset.
  2. Tæl stifterne: Syv stifter rundt om en midterstift hører til dette kabel.
  3. Tilslut: Spænd JDC530A fast med den rillede møtrik.
  4. Forbind Link: Tilslut OBD2-siden til Jaltest Link V8.1.
  5. Aflæsning: Tænd for tændingen, vælg Claas og serien.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Kablet passer til alle Claas-mejetærskere og Xerion med den 8-polede runde diagnosetilslutning i førerhuset. Nedenfor står serierne i Jaltest AGV-dækningen; inden for de samme serier findes også 7-polet udgave.

Claas:

  • XERION: 1997 - nu.
  • LEXION-serien: Mejetærsker.
  • TUCANO-serien: Mejetærsker.
  • TRION-serien: Mejetærsker.
  • MEDION-serien: Mejetærsker.
  • AVERO-serien: Mejetærsker.
  • MEGA-serien: Mejetærsker.
  • DOMINATOR-serien: Mejetærsker.
💡
Godt at vide: Den runde diagnosetilslutning sidder i førerhuset og har en forkromet metalhylster. Claas bruger på disse maskiner to næsten ens stik, som kun adskiller sig i antal ben. Otte ben hører til dette kabel, syv ben til JDC529A. Tæl benene i tilslutningen på din maskine, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC530A) | Claas 8-polet OBD - 16-polet OBD2 adapterkabel | Landbrugskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Landbrugskøretøj

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC530A

Øvrige specifikationer

Anvendelse
Claas-mejetærskere og Xerion med den 8-polede runde tilslutning
Tilslutning maskinside
8-polet OBD (rund, forkromet metal; syv ben i en cirkel om ét centerben)
Styreenheder
ADM 2 og ADM 3, VBM og XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU og VDC, ACU, SAM, RTR, RSM, GUA og YMM, SCR/DEF og SCR Bluetec, ATP og ESM, EHC, HYD, OPM, EXT og WLP
Nødvendigt for at bruge
Jaltest Link V8.1 med en licens til Jaltest AGV
