Jaltest  |  SKU: JDC525A

Jaltest (JDC525A) | Claas/Renault 14-polet OBD – 16-polet OBD2 adapterkabel | Landbrugskøretøj

Regulær pris
€114,95 inkl.
€95,00 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

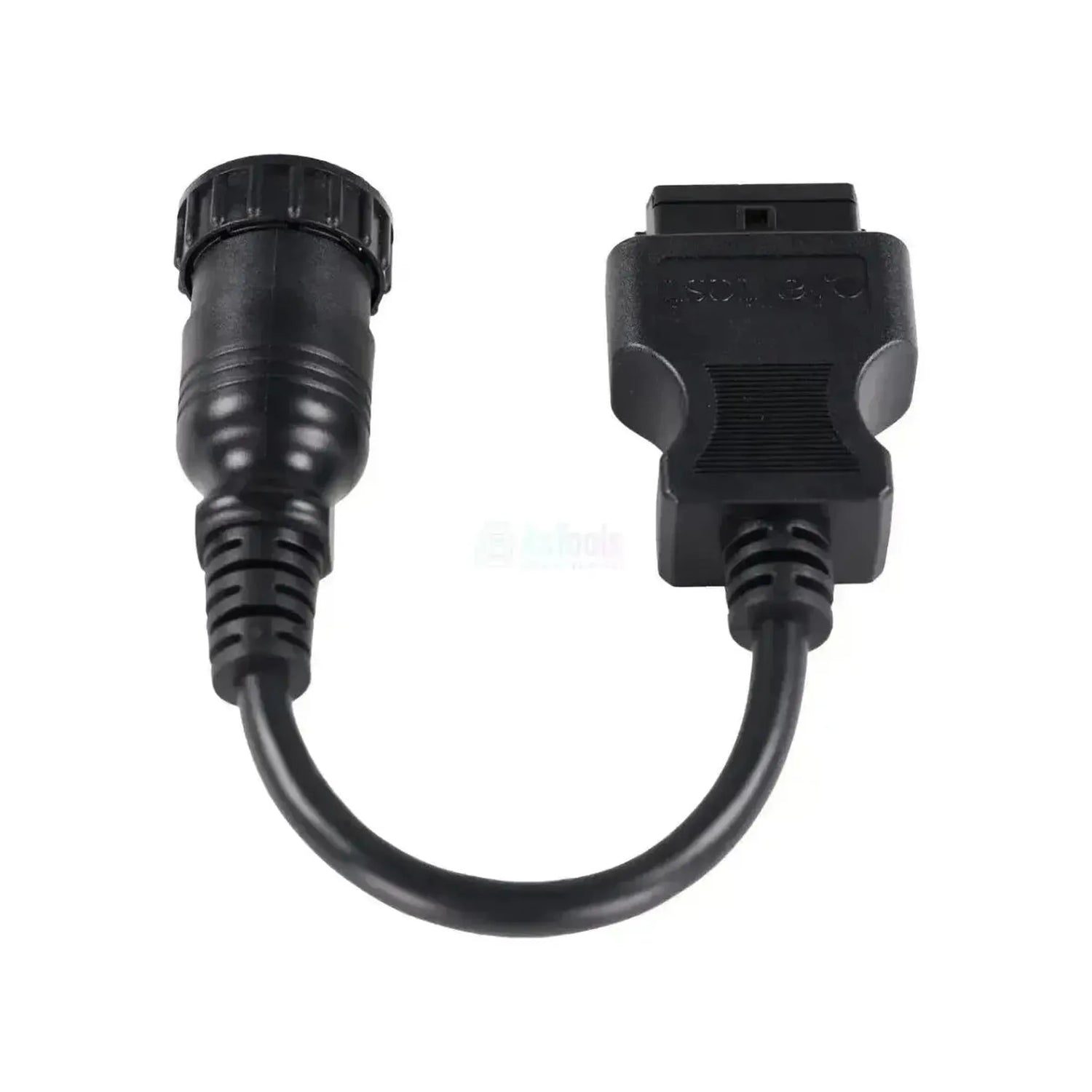

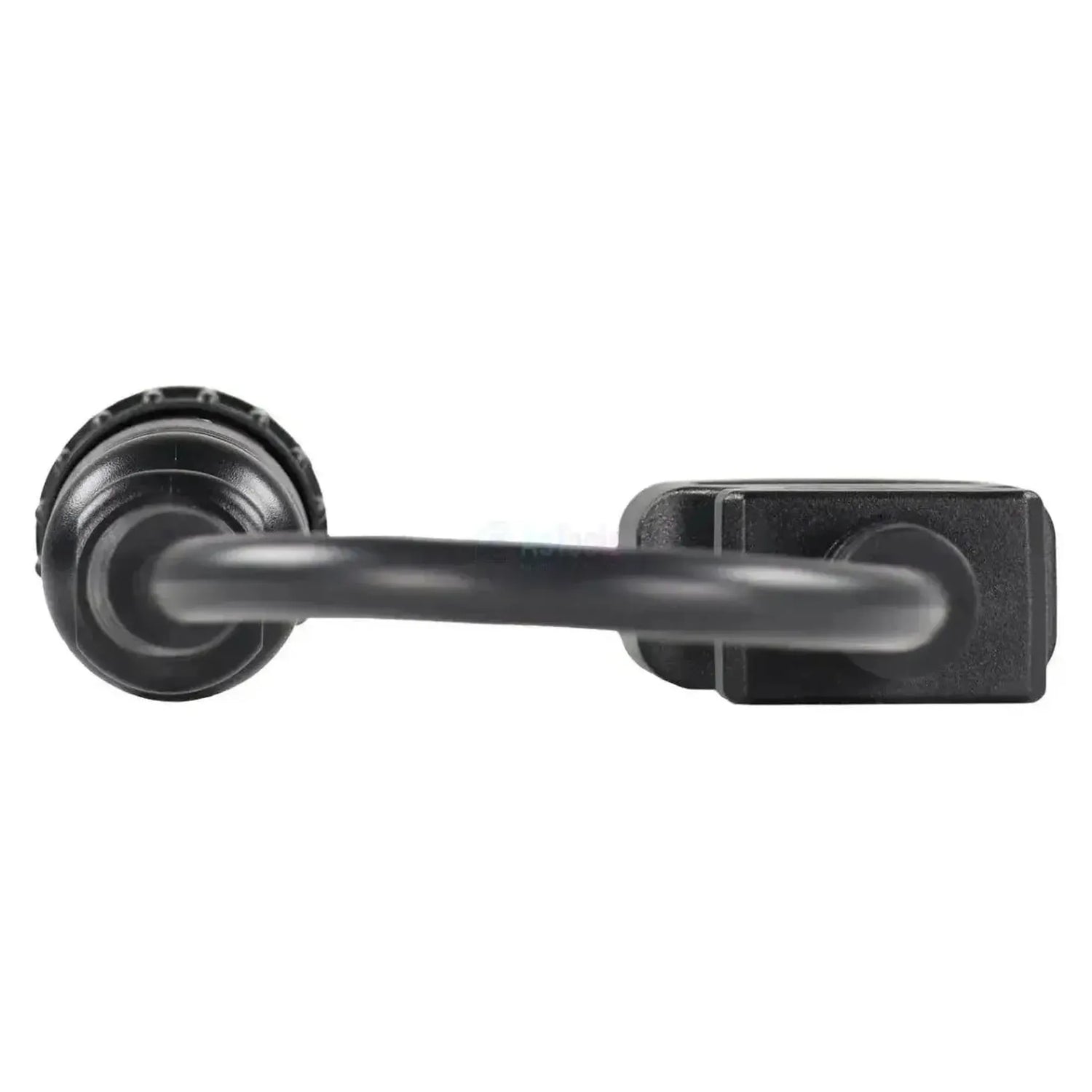

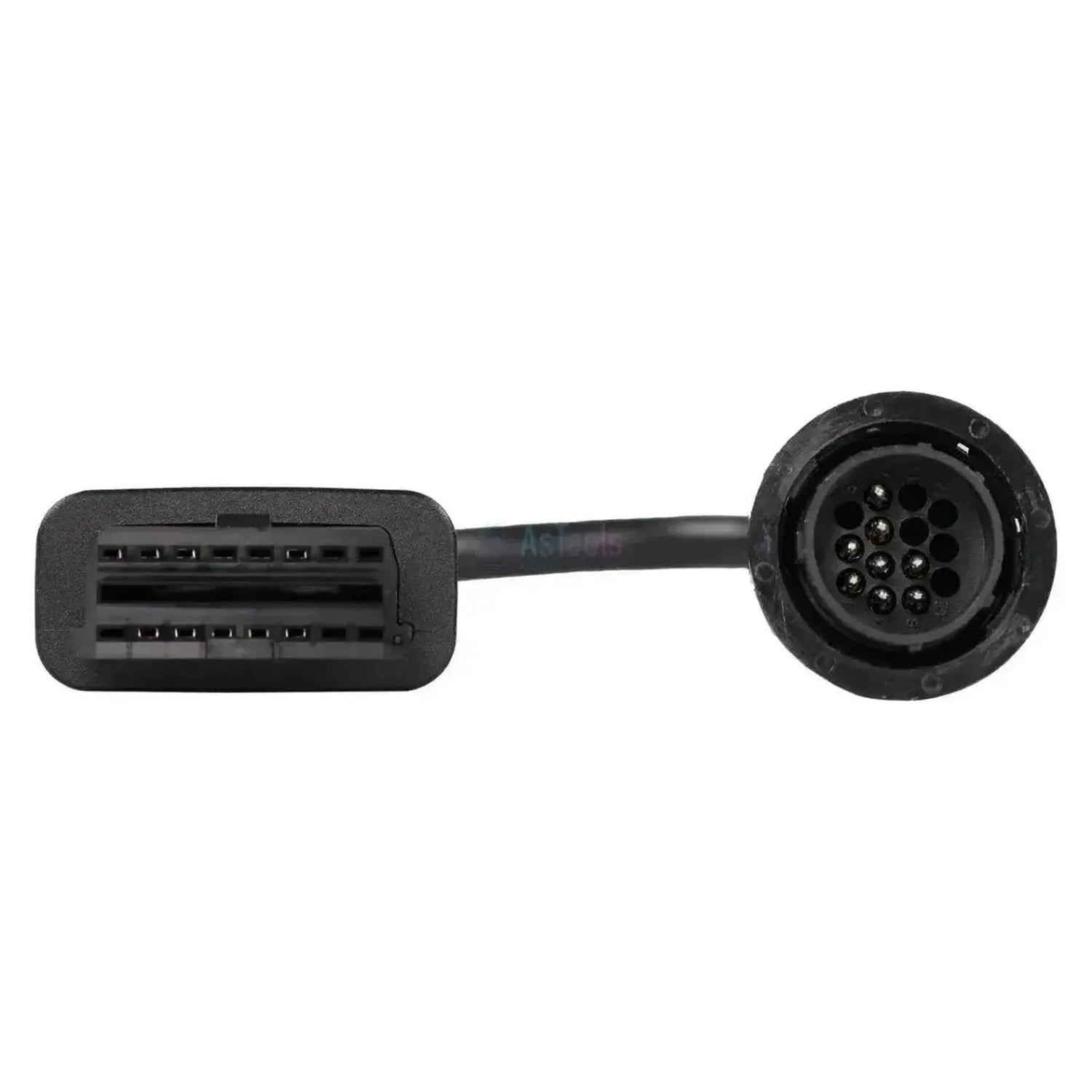

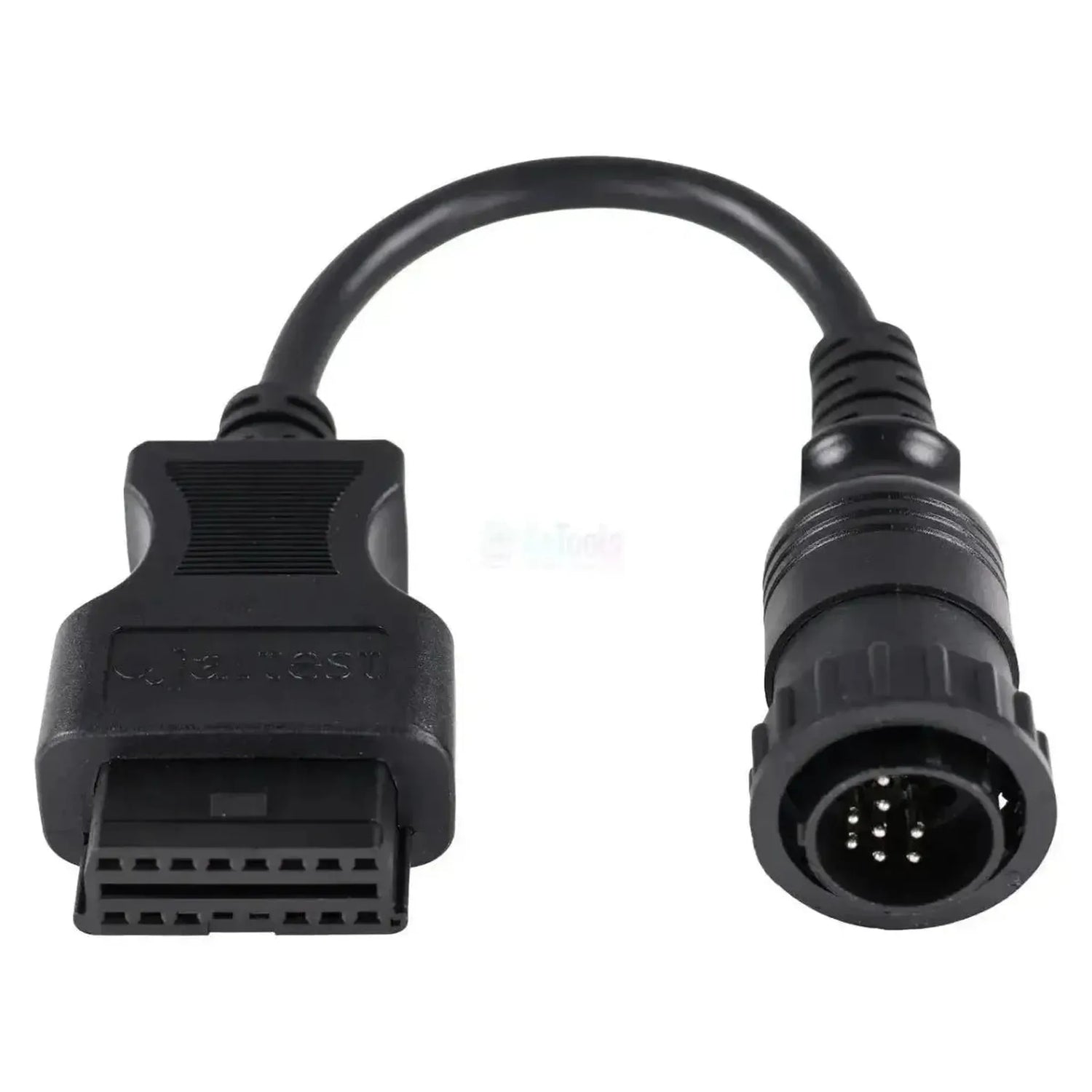

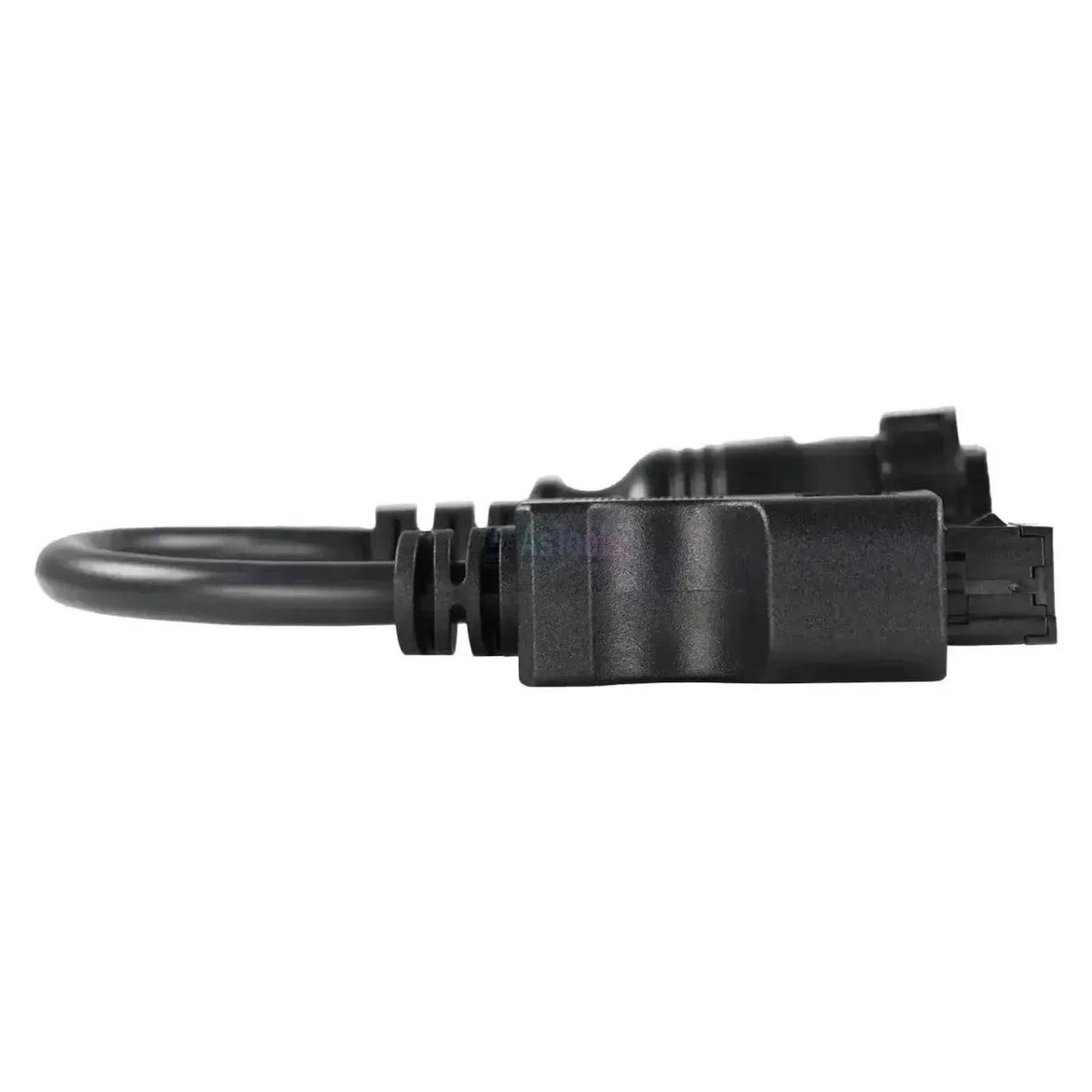

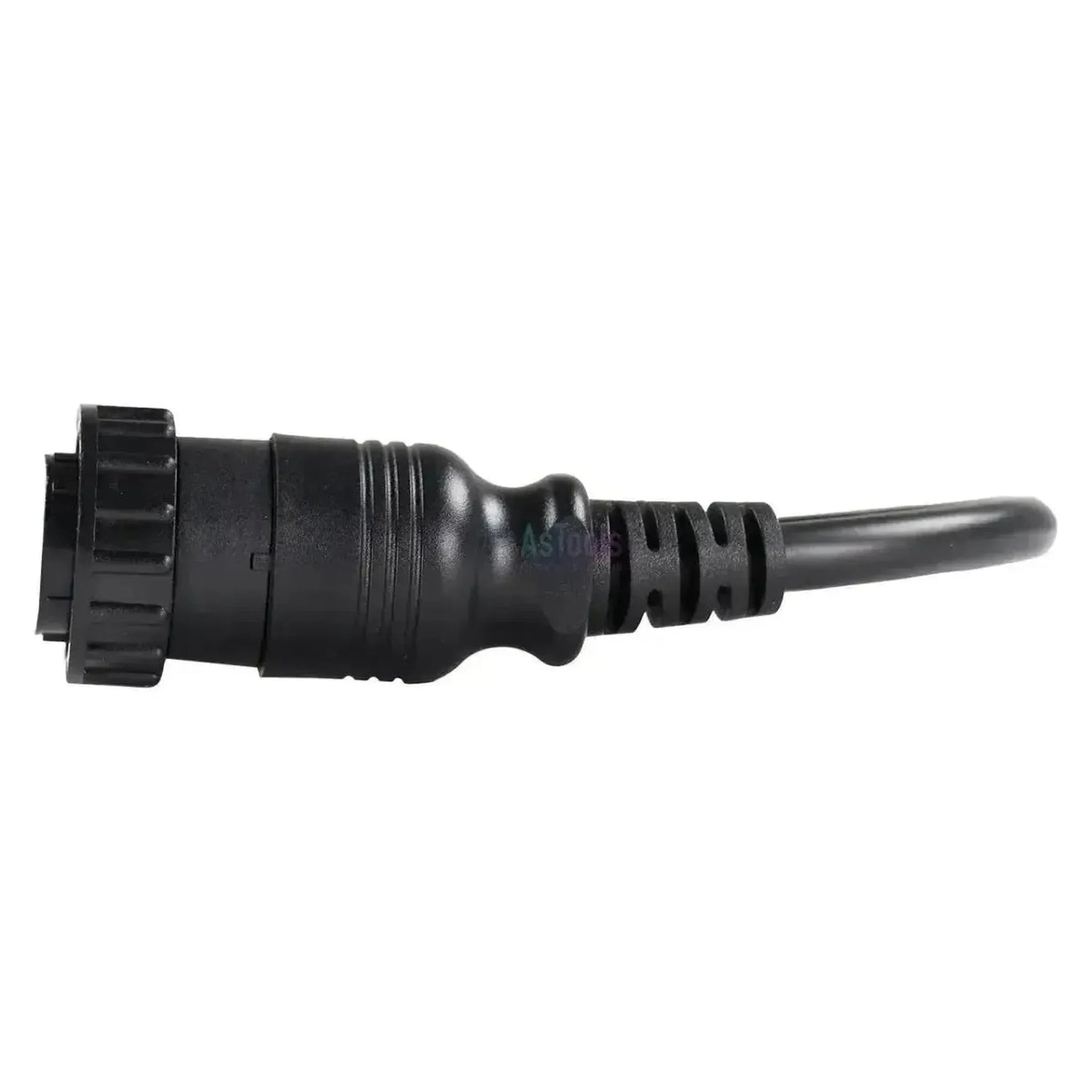

Jaltest JDC525A forbinder den 14-polede runde diagnosestik på traktorer fra Claas og Renault med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder en sort plastik rund stik med en rifleret ring og hanben; ikke alle positioner i holderen har en ben, så du kan genkende på benmønsteret, om du har det rigtige stik. Kablet måler 28 til 30 cm.

Med denne forbindelse åbner Jaltest-softwaren diagnoselinjen til traktorens styreenheder. På ATLES 9X5-9X6 omfatter det motorstyringerne EMR og EMR2 - EDC, den centrale køretøjsstyreenhed RCC/RCC2, transmissionsstyringen TC, ventilstyringen ELECTROPILOT og TCE-løftemekanismerne; på ARES 7X5 er det begrænset til QUADRISHIFT/TWINSHIFT-gearkassen og DBD2-instrumentpanelet. Kablet fungerer med Jaltest Link V8.1 og V9.

PLUSPUNKTER

✔Dækker på ATLES-serien begge motorstyringer: EMR med unit-pumpesystem og EMR2 - EDC, den elektroniske dieselstyring.
✔Også den centrale køretøjsstyreenhed RCC/RCC2 og transmissionsstyringen TC på ATLES er med i dækningen.
✔Hydraulikken er medtaget: ELECTROPILOT, TCE 15/25/35, TCE15T og TCE 6.
✔Virker med Jaltest Link V8.1 og V9, med et kabel på 28 til 30 cm.

BEMÆRKNINGER

✕Dækningen varierer meget fra model til model; på ARES 7X5 dækker Jaltest kun QUADRISHIFT/TWINSHIFT-gearkassen og DBD2-instrumentpanelet, ikke motorstyring.
✕Serviceintervallerne er kun tilgængelige via DBD2-instrumentpanelet, ikke via motor- og gearstyringerne.
✕Kun til den 14-polede runde forbindelse; til 4+4-polet stik på samme traktorfamilie er JDC519A beregnet.
✕Må ikke forveksles med Claas-kablerne JDC529A og JDC530A til mejetærskere og Xerion; de har et mindre, forkromet metalstik.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Claas- og Renault-traktorer med 14-polet forbindelse. Hvilke styreenheder der findes, varierer efter serie og udførelse; ATLES har den bredeste dækning, ARES 7X5 den smalleste.

Styreenheder du kan tilgå

  • EMR: Motorstyring, unit-pumpesystem.
  • EMR2 - EDC: Dieselstyring, ATLES.
  • RCC/RCC2: Central køretøjsstyreenhed.
  • TC: Transmission, ATLES.
  • QUADRISHIFT / TWINSHIFT: Transmission, ARES.
  • EHM 24, TRAX, TRAX (CAN): Transmission, NECTIS.
  • ELECTROPILOT: Styring af eksterne ventiler.
  • TCE 15/25/35, TCE15T, TCE 6: Løftemekanismer.
  • DBD2: Instrumentpanel med service.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Indstilling for afvigende værdier.
  • Service: Intervaller via DBD2.

Sådan bruger du den

  1. Find stikket: Find den runde 14-polede forbindelse i førerhuset.
  2. Tæl benene: Kontroller det sorte plastik og benmønsteret.
  3. Tilslut: Skru JDC525A fast med den riflede ring.
  4. Forbind Link: Tilslut OBD2-siden og tænd for tændingen.
  5. Aflæs: Vælg Claas eller Renault og serien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Claas- eller Renault-traktor med den 14-polede runde diagnoseforbindelse i førerhuset. Nedenfor står seriene i Jaltest AGV-dækningen; inden for de samme serier forekommer 14-polet og 4+4-polet udførelse om hinanden.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • NECTIS: 2004 - 2014.
  • PALES: 1998 - 2004.
  • ERGOS: Ingen angivne byggeår.
💡
Godt at vide: Den runde diagnosetilslutning sidder i førerhuset. Dette kabel har en sort plaststik med rillet kant; Claas-kablerne til mejetærskere og Xerion har derimod et forkromet metalstik. Kig først på farven og materialet på tilslutningen på din traktor, og tæl derefter benene, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC525A) | Claas/Renault 14-polet OBD - 16-polet OBD2 adapterkabel | Landbrugskøretøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Landbrugsmaskine

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • AGV landbrug

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
14-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Styreenheder
EMR, EMR2 - EDC, RCC/RCC2, TC, TCE, DBD2
Referencenummer
JDC525A

Øvrige specifikationer

Anvendelse
Traktorer fra Claas og Renault med den 14-polede runde tilslutning
Styreenheder
EMR og EMR2 - EDC (motor), RCC/RCC2 (centrale køretøjsstyreenhed), TC, QUADRISHIFT/TWINSHIFT, EHM 24 og TRAX (transmission), ELECTROPILOT og TCE (hydraulik), DBD2 (instrumentpanel)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med en licens til Jaltest AGV
