Jaltest  |  SKU: JDC209A

Jaltest (JDC209A) | DAF 16-polet OBD1 – 16-polet OBD2 adapterkabel | Lastbil

Regulær pris
€109,95 inkl.
€90,87 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

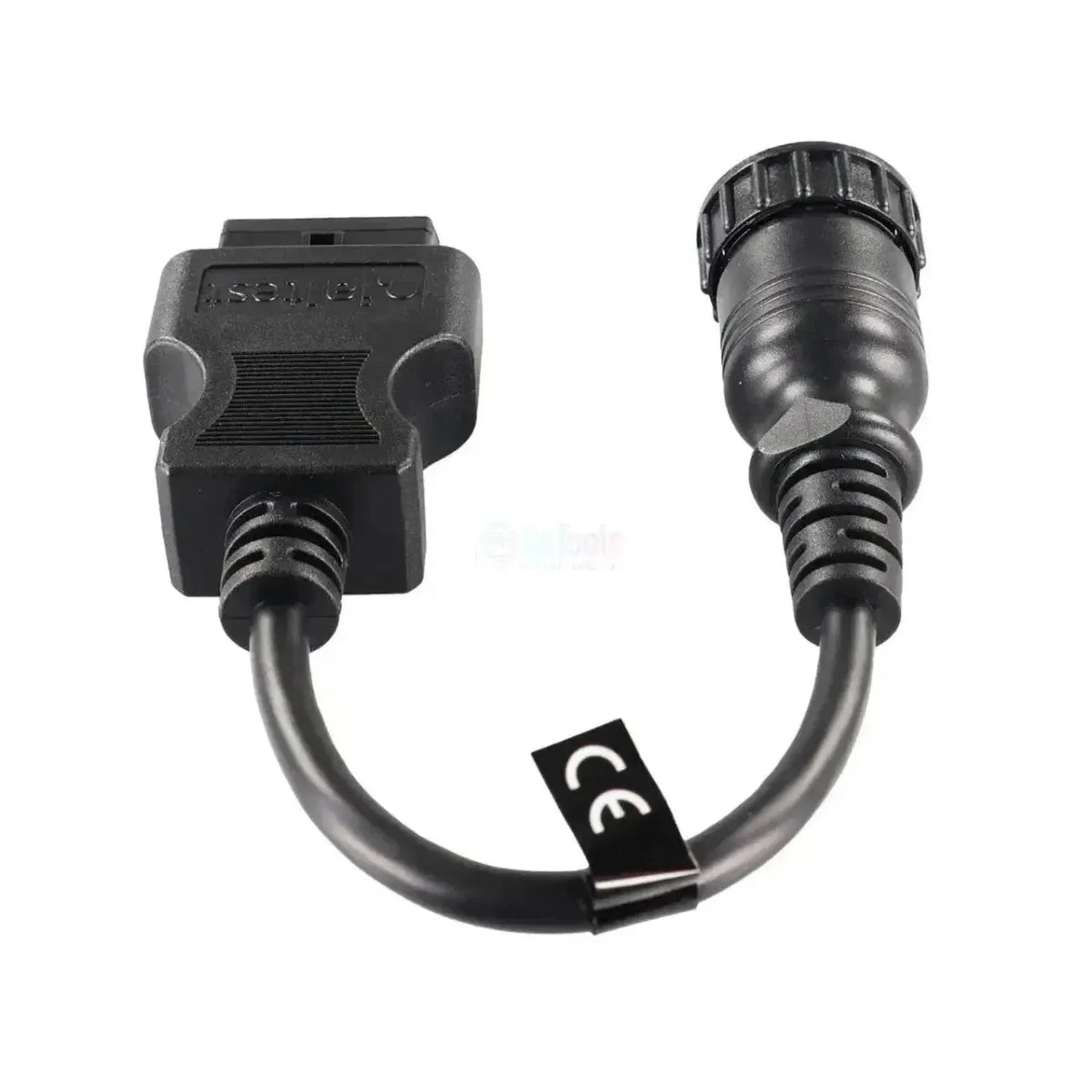

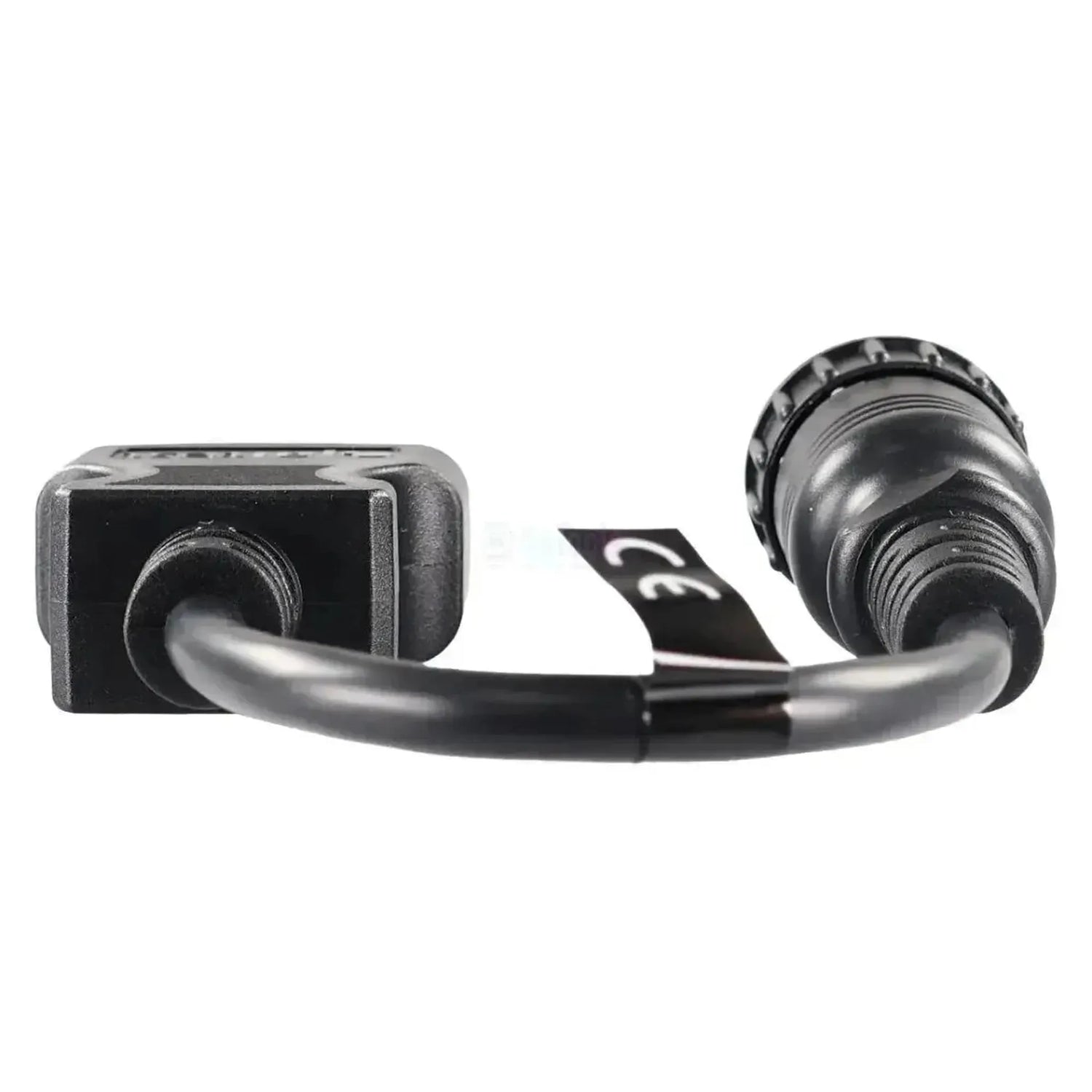

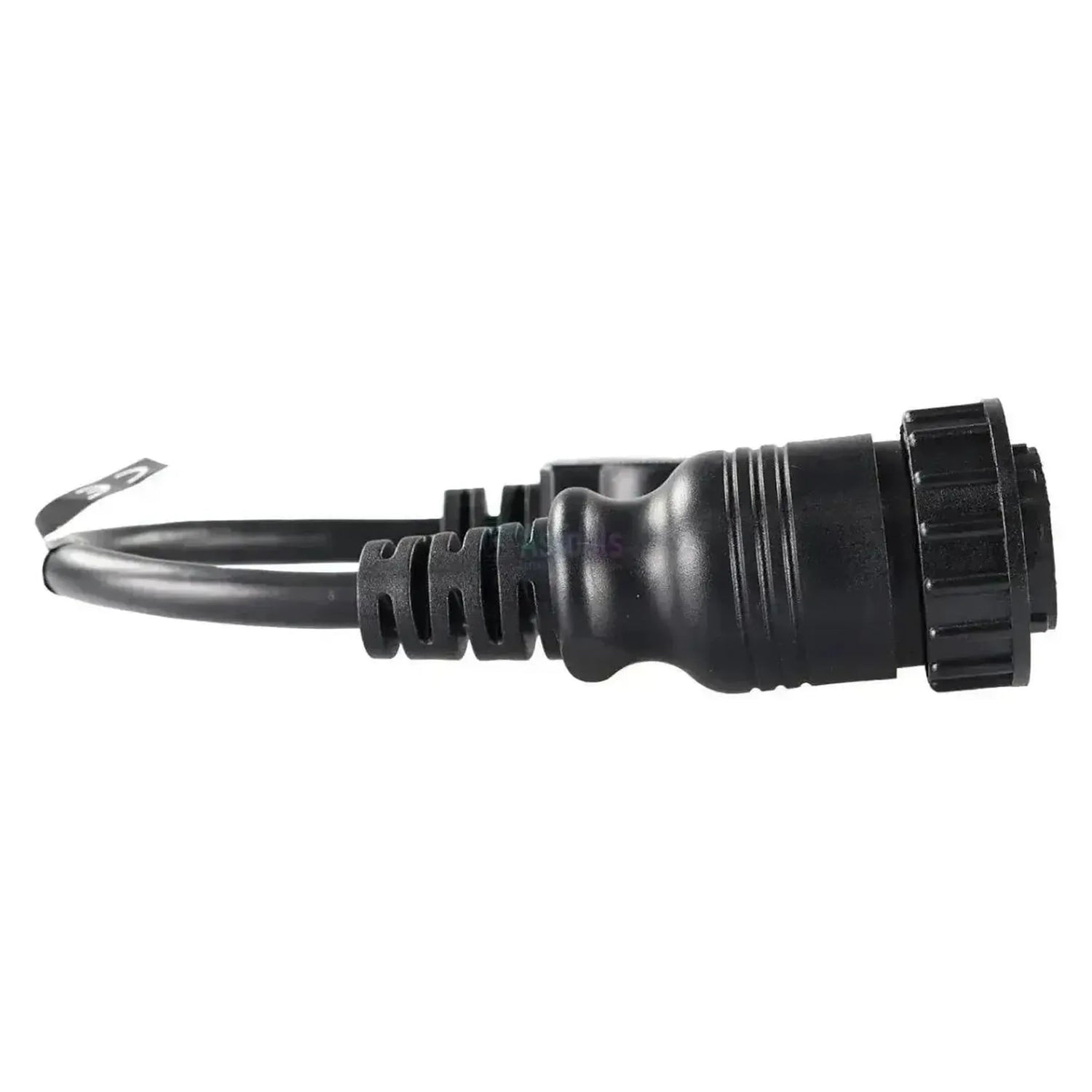

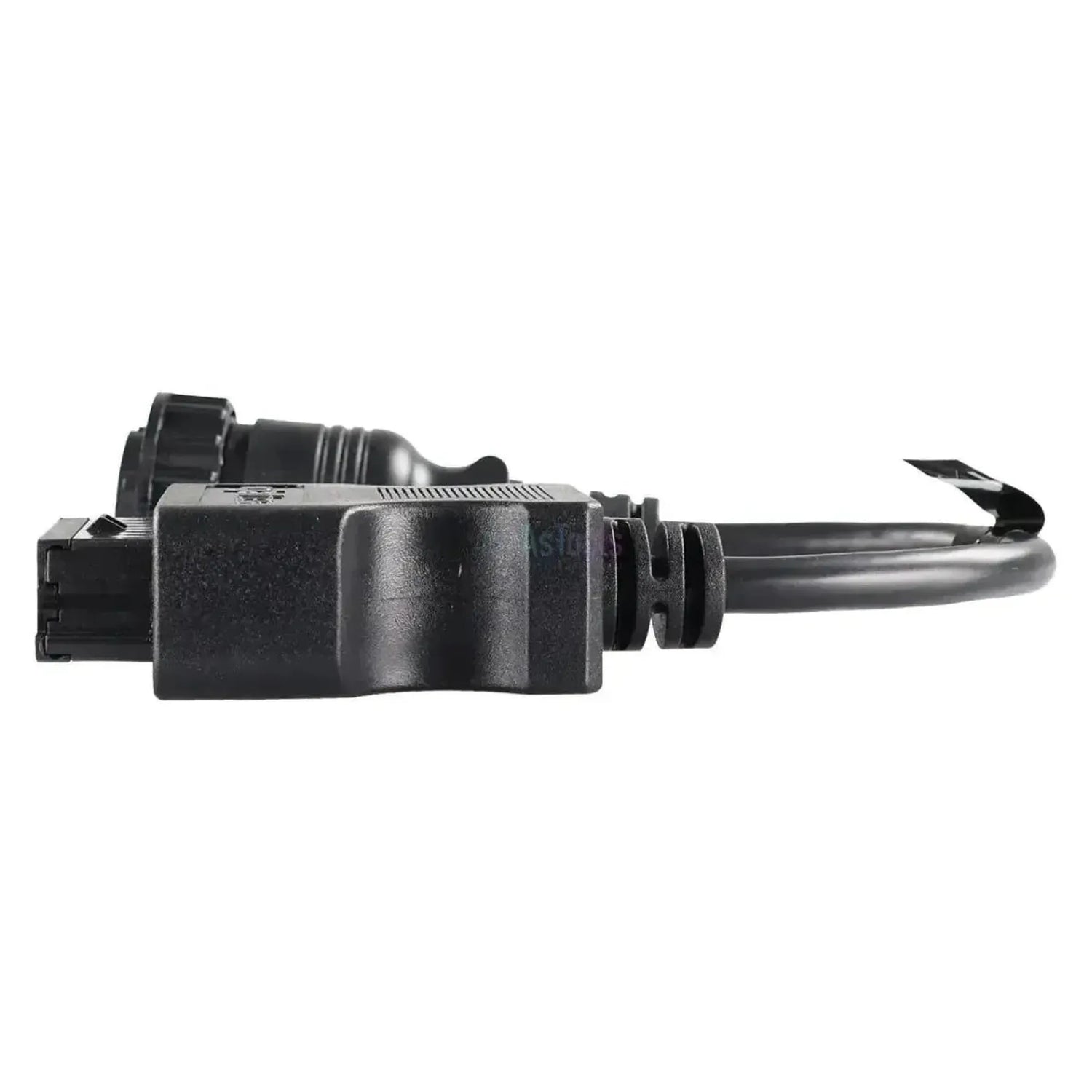

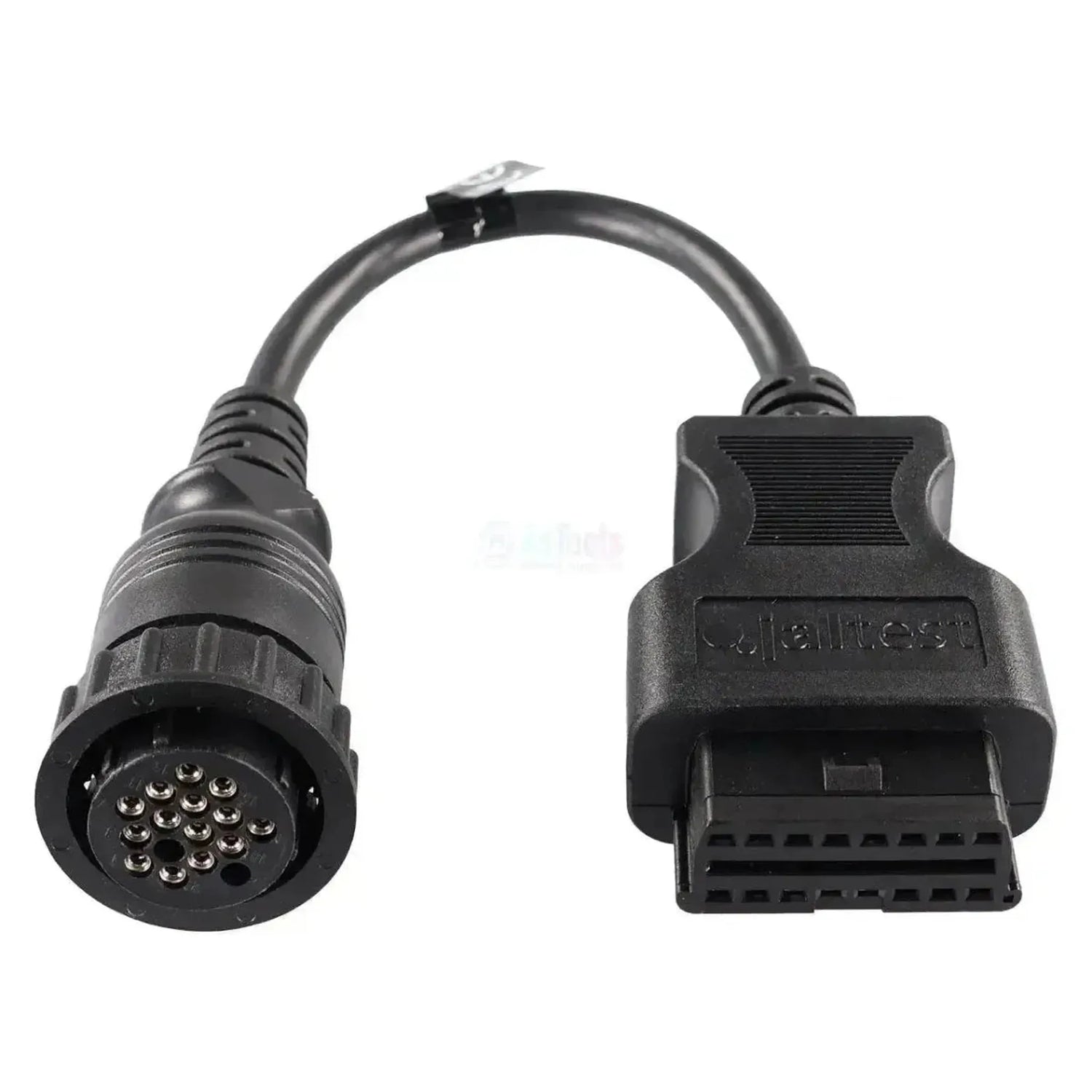

Jaltest JDC209A forbinder det proprietære 16-polede diagnosestik på ældre DAF-lastbiler med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På køretøjssiden sidder en rund sort connector med en riflet koblingsring, som du skruer fast. I den grå front sidder seksten nummererede positioner, hvoraf fjorten har en hunstik. Kablet måler 28 til 30 cm.

Når kablet er tilsluttet, får Jaltest-software adgang til styreenhederne i de DAF-generationer, der kom før det standardiserede stik. Afhængigt af model og byggeår drejer det sig om motorstyringerne UPEC og EDC Cummins Celect på 95XF, og på CF-serien den centrale køretøjscomputer VIC og gearkassen AS Tronic, samt bremse-, luftaffjednings- og tachografsystemer. Kablet fungerer med Jaltest Link V8.1 og V9 og er omfattet af Jaltest CV.

FORDELE

✔Får adgang til motorstyringerne UPEC med pumpeenheder og EDC Cummins Celect på 95XF.
✔På CF-serien også den centrale køretøjscomputer VIC, gearkassen AS Tronic og instrumentpanelet DIP-4.
✔Bremser (ABS og EBS), luftaffjedring (ECAS-2 og ECAS-3) og tachografen (MTCO og DTCO) er omfattet af samme dækning.
✔Ét kabel til 95XF og XF95 og til de første CF- og LF-generationer med dette runde stik.

BEMÆRK

✕Køretøjssiden er rund med en koblingsring, ikke det flade D-formede OBD2-stik; tallet 16 henviser til antallet af positioner i den runde front.
✕Fra Euro IV (oktober 2005) skiftede DAF til 16-polet OBD2-stikket; ved Euro 4 eller nyere har du ikke brug for dette kabel.
✕Dækningen varierer pr. generation: 95XF har ingen central køretøjscomputer, CF85 har en, plus vedligeholdelsessystem og ekstra varmemoduler.
✕Til brug kræves en Jaltest Link og en licens til Jaltest CV; de medfølger ikke til kablet.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser ældre DAF-lastbiler med Jaltest Link. Hvilke enheder der er til stede, afhænger af model og byggeår: En 95XF har klart mindre elektronik end en CF85. Nedenstående enheder stammer fra DAF-dækningen i Jaltest.

Styreenheder, du kan få adgang til

  • UPEC: Motorstyring med pumpeenheder.
  • EDC Cummins Celect: Motor med pumpedyser.
  • VIC: Central køretøjscomputer.
  • AS Tronic: Robotiseret gearkasse.
  • ABS C / D / D-E, EBS / EBS 2: Bremser.
  • EST-32 / EST-42: Hjælpebremse, retarder.
  • ECAS-2 4x2 / 6x2, ECAS-3: Luftaffjedring.
  • MTCO og DTCO: Tachograf.
  • DIP-4 og Service: Instrumenter og service.
  • EMAS: Elektrohydraulisk multiakselstyring.
  • ACH-EA og ACH-EW: Luft- og vandvarme.
  • Startafbryder: Med ALS-S og CDS-3.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: Vis i tal og graf.
  • Komponenter: Styr og test dele.
  • Parametre: Indstillinger til styreenheden.
  • Kalibreringer: Hvor Jaltest tilbyder en procedure.
  • Service: Nulstil tælleren via Service.

Sådan bruger du den

  1. Kontroller stikket: Find det runde 16-polede stik i førerhuset.
  2. Tilslut: Skru koblingsringen på JDC209A fast.
  3. Tilslut Link: Tilslut OBD2-siden til Jaltest Link.
  4. Start software: Åbn Jaltest CV på pc'en.
  5. Aflæs: Vælg DAF, serien og systemet.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der afgør. Kablet passer til enhver DAF med det runde 16-polede diagnosestik. Nedenstående serier er med i dækningen i Jaltest CV. Slutåret følger Euro IV-overgangen (typegodkendelse oktober 2005, alle registreringer oktober 2006), hvorefter 16-polet OBD2-stikket overtog.

DAF:

  • 95XF: 1997 - 2002
  • XF95: 2002 - 2006
  • CF65: 2001 - 2006
  • CF75: 2001 - 2006
  • CF85: 2001 - 2006
  • LF45: 2001 - 2006
  • LF55: 2001 - 2006
💡
Godt at vide: DAF-stikket er rundt med en riflet koblingsring og en grå front med nummererede positioner. Af de seksten positioner er fjorten optaget. Det flade D-formede OBD2-stik har også seksten positioner, men hører til DAF-lastbiler fra Euro IV. Se på stikket i din førerkabine, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC209A) | DAF 16-pin OBD1 - 16-pin OBD2 adapterkabel | Lastbil

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Kabelsæt til lastbil og bus

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
16-bens OBD1
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC209A

Øvrige specifikationer

Anvendelse
DAF 95XF, XF95, CF- og LF-serie med den runde 16-polede diagnosetilslutning
Tilslutning køretøjssiden
16-polet OBD1 (rund stik med riflet koblingsring, 14 af de 16 positioner besat)
Styreenheder
UPEC og EDC Cummins Celect (motor), VIC (køretøjscomputer), AS Tronic (transmission), ABS og EBS (bremser), EST-32 og EST-42 (retarder), ECAS (luftaffjedring), DIP-4 (instrumentpanel), MTCO og DTCO (tachograf)
Del af kabelsæt
Lastbil- og busskabelsæt (29362)
Nødvendig for at bruge
Jaltest Link V8.1 eller V9 med Jaltest-diagnosekabel og en licens til Jaltest CV
