Jaltest  |  SKU: JDC504A

Jaltest (JDC504A) | Deutz 12-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€192,95 inkl.
€159,46 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

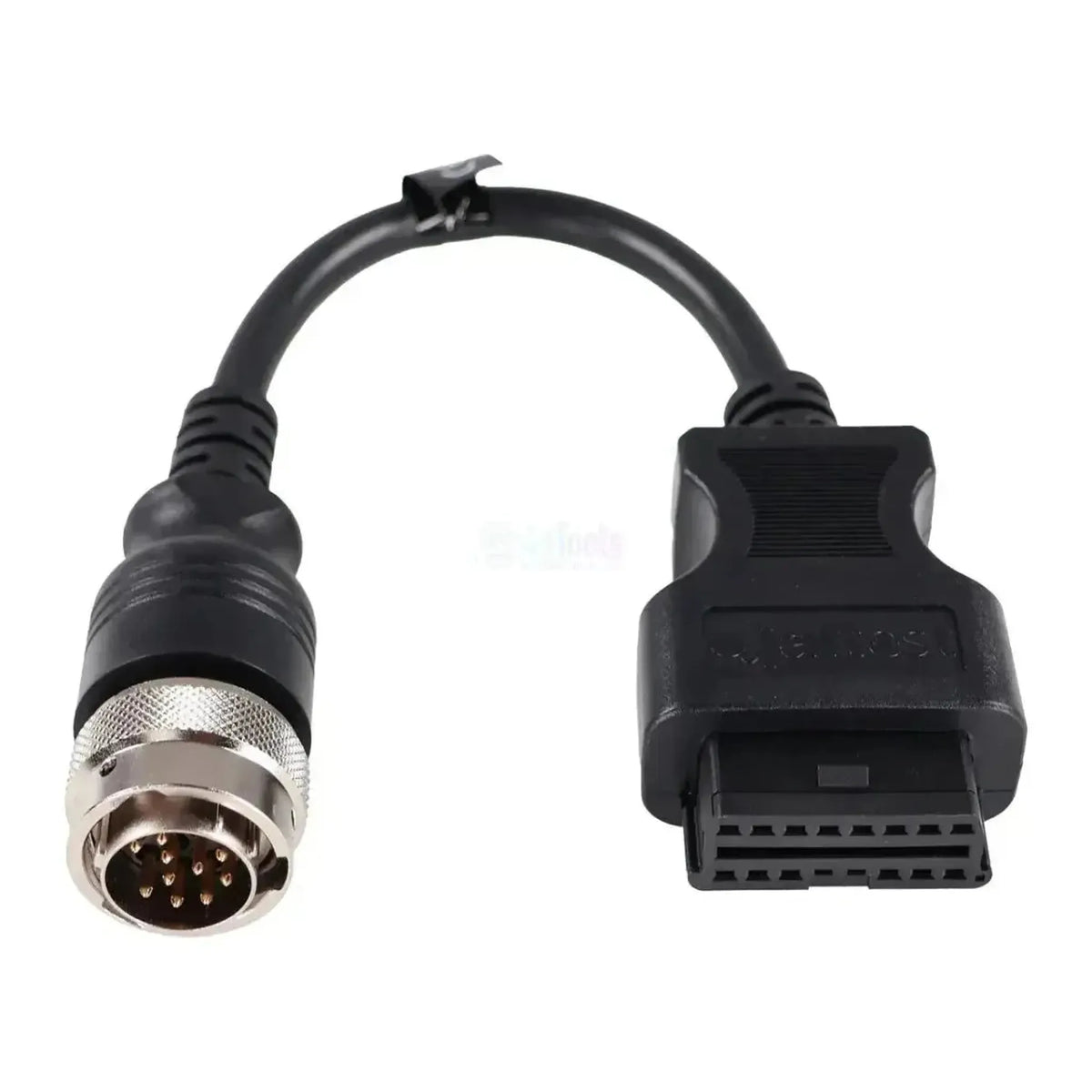

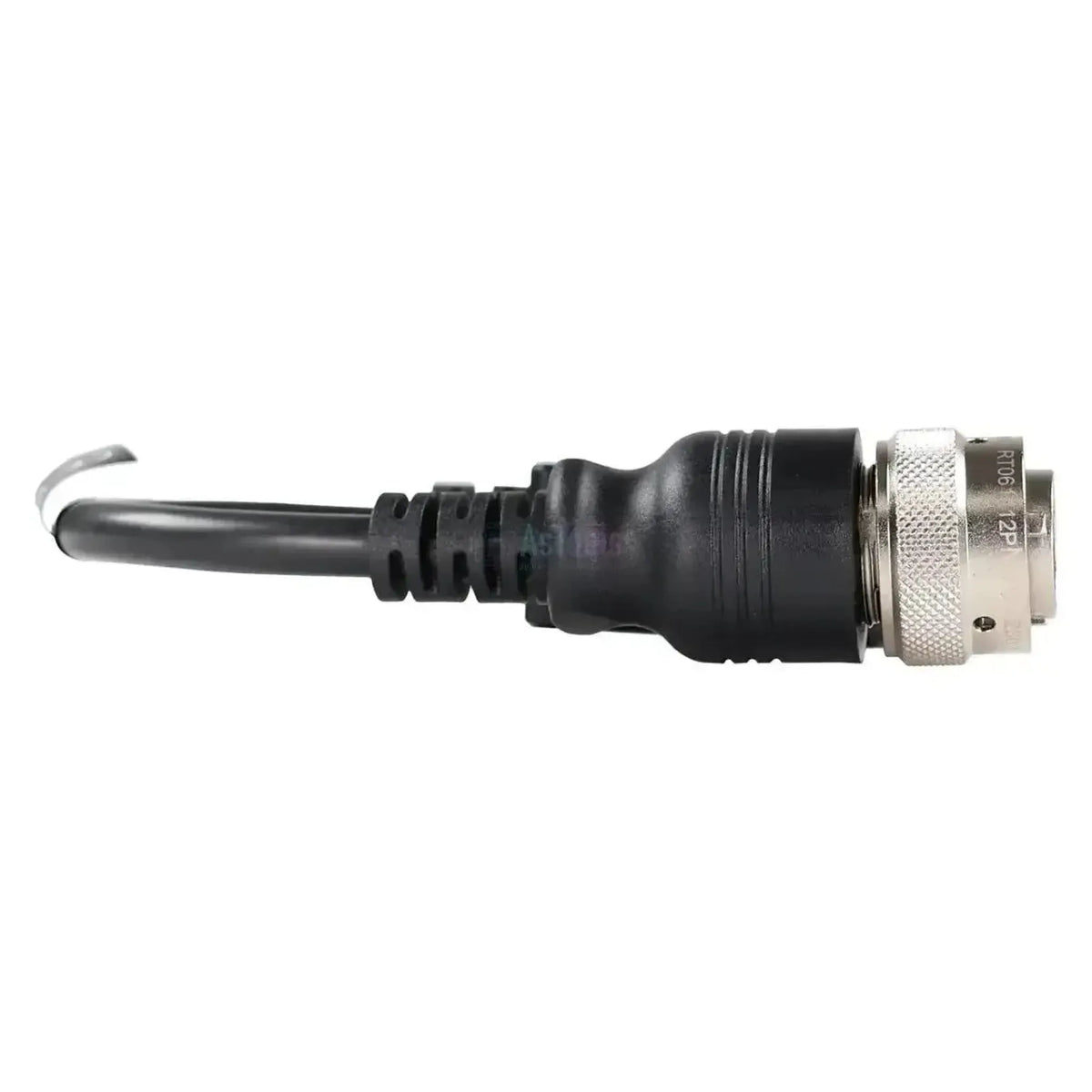

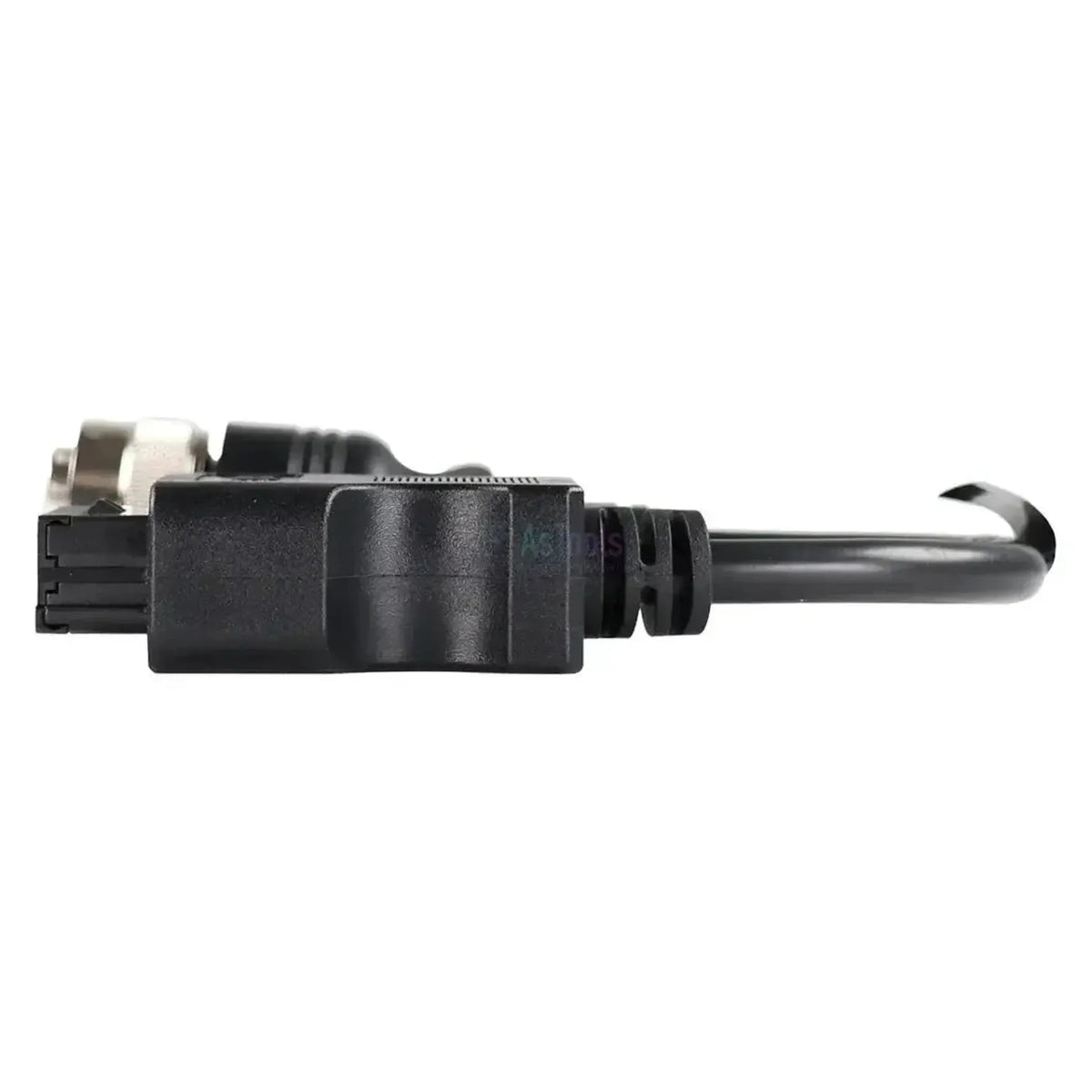

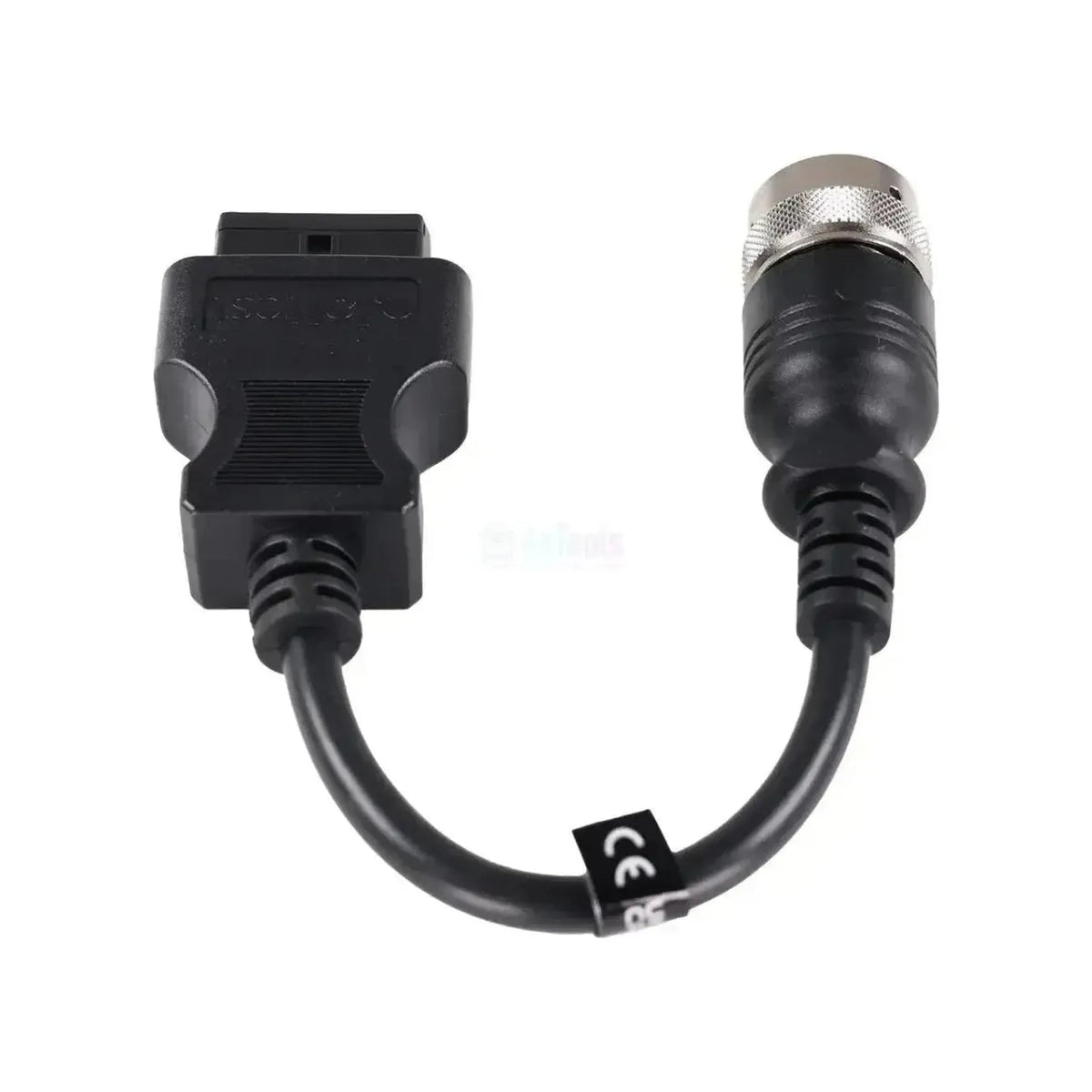

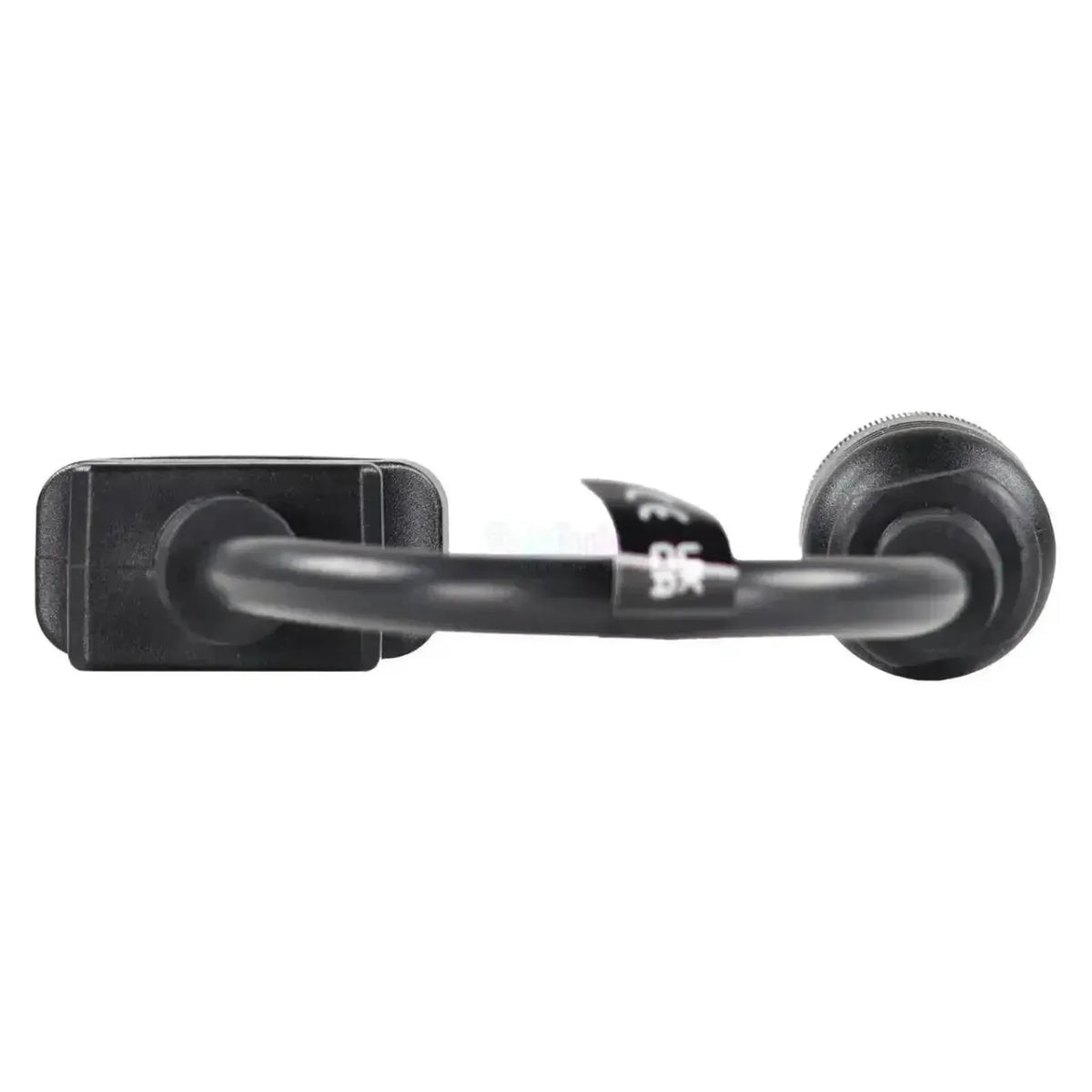

Jaltest JDC504A forbinder 12-polet diagnosestik på Deutz-motorer med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et rundt Amphenol-stik med en metalhylster og en riflet koblingsring, med tolv forgyldte ben placeret langt fra hinanden i en sort holder. Forbindelsen hører til motoren og sidder på eller ved motorblokken. Da Deutz leverer sine motorer til snesevis af maskinbyggere, finder du det samme stik i maskiner fra forskellige mærker. Kablet er 28 til 30 cm langt.

Når kablet er tilsluttet, læser Jaltest-softwaren de successive Deutz-motorstyringer: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 og EMR4 - EDC 17 CV52. For de to nyeste vises ud over fejlkoderne også serviceintervallerne, for de to ældre gør de ikke. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest AGV, OHW og MHE.

FORDELE

✔Dækker hele serien af Deutz-motorstyringer i Jaltest-dækningen, fra EMR2 - EDC til EMR4 - EDC 17 CV52.
✔Ved EMR3 - EDC 16 UC40 og EMR4 - EDC 17 CV52 vises ud over fejlkoderne også serviceintervallerne.
✔Dækker både de ældre 1015-, 2012- og 2013-serier og de aktuelle TCD-motorer.
✔Anvendelig i landbrug, bygge- og anlægsarbejde og intern transport, da Deutz-motorstyringen hører under Jaltest AGV, OHW og MHE.

OPMÆRKSOMHEDSPUNKTER

✕Serviceintervaller er ikke med i dækningen af EMR2 - EDC og EMR3 - EDC 7 UC31.
✕For Deutz-motorstyringerne er ingen komponentstyring med i dækningstabellen.
✕Kun til det runde 12-polede Deutz-stik; til den 19-polede Deutz-forbindelse er JDC570A beregnet.
✕Du når kun motorstyringen; transmission, hydraulik og de øvrige maskinstyringer har deres egen diagnoseforbindelse.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der med Jaltest Link læser Deutz-motorer i landbrugs-, bygge- og løftemaskiner. Jaltest skelner her mellem de successive EMR-generationer, hver med sin egen funktionsomfang. Nedenstående enheder hører til Deutz-dækningen.

Styreenheder du kan tilgå

  • EMR2 - EDC: Ældre styring, bl.a. 2013-serien.
  • EMR3 - EDC 7 UC31: Common rail, tredje generation.
  • EMR3 - EDC 16 UC40: Med serviceintervaller.
  • EMR4 - EDC 17 CV52: Aktuel styring, kraftig TCD.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se live, med alarmgrænser.
  • Service: Kun ved EDC 16 UC40 og EDC 17.
  • Rapport: Registrer servicearbejdet.

Sådan bruger du den

  1. Kontroller stikket: Find det runde 12-polede stik ved motorblokken.
  2. Tilslut: Fastgør JDC504A med koblingsringen.
  3. Forbind Link: Slut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Tænd for tændingen uden at starte motoren.
  5. Aflæsning: Vælg Deutz og motorserien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke maskinen. Deutz leverer sine motorer som løse drivenheder, så det er motorserien, der bestemmer hvilket kabel du har brug for, og ikke maskinens mærke. Nedenstående serier har Jaltest med i dækningen; hvilket stik der sidder på din motor, ser du på benbilledet af forbindelsen.

Deutz:

  • 1015-serien: BF6M 1015 C og BF8M 1015 CP.
  • 2012- og 2013-serien: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 og TCD 2012/2013 L04 og L06.
  • TCD-serien kompakt: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 og 7.8, samt TD- og TTCD-varianterne.
  • TCD-serien kraftig: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 og 18.0 samt V-motorerne TCD 2015 V08 og TCD 2016 V16.
  • Gasmotorer: G 2.2 og G 2.9.

Anvendelse:

  • Indbygget i: Landbrugs-, bygge- og løftemaskiner samt stationære opstillinger.
💡

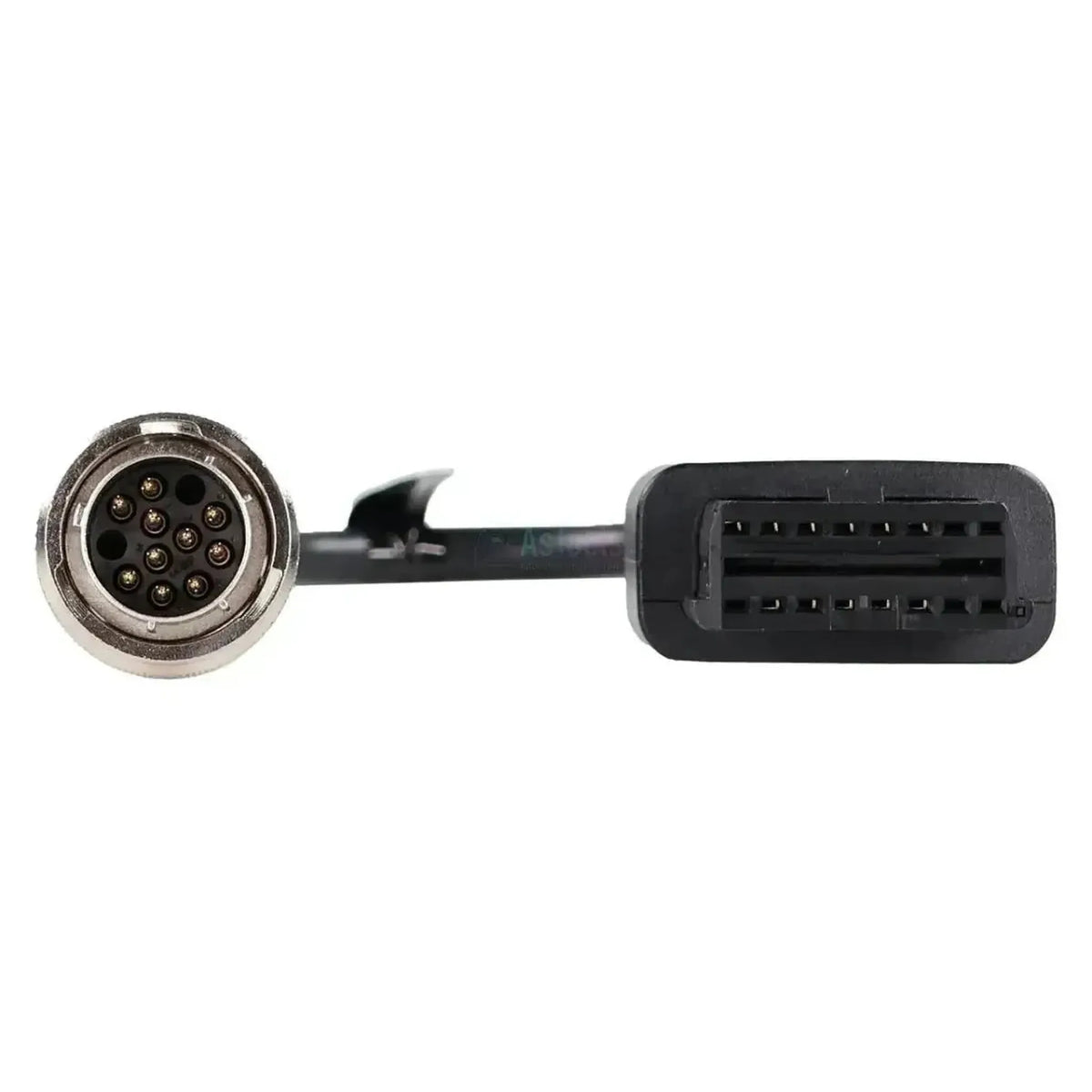

Godt at vide: 12-polet udgave kendes på det runde metalliske Amphenol-stik med tolv langt fra hinanden placerede ben. 19-polet Deutz-udgave har et synligt tættere benbillede og kører via JDC570A. Tæl benene på forbindelsen på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC504A) | Deutz 12-polet OBD – 16-polet OBD2 Adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Landbrugsmaskine
  • Entreprenørmaskine
  • Intern transport

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • AGV landbrug
  • OHW entreprenørmaskiner
  • MHE intern transport

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
12-bens rundt Amphenol-stik, han
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC504A

Øvrige specifikationer

Anvendelse
Deutz-motorer med 12-polet diagnosestik
Styreenheder
EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 og EMR4 - EDC 17 CV52 (motorstyring)
Jaltest-modul
Jaltest AGV (landbrug), Jaltest OHW (bygge- og terrænmaskiner) og Jaltest MHE (intern transport og trucks)
Del af kabelsæt
AGV-kabelsæt (70002003), OHW-kabelsæt komplet (70002026), OHW-kabelsæt basis (70002030) og MHE-kabelsæt løfteplatforme og teleskoplæssere (70002028)
Nødvendig for brug
Jaltest Link V8.1 eller V9
