Jaltest  |  SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-polet OBD – 16-polet OBD2 adapterkabel | Terrain- og anlægsudstyr

Regulær pris
€197,95 inkl.
€163,60 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

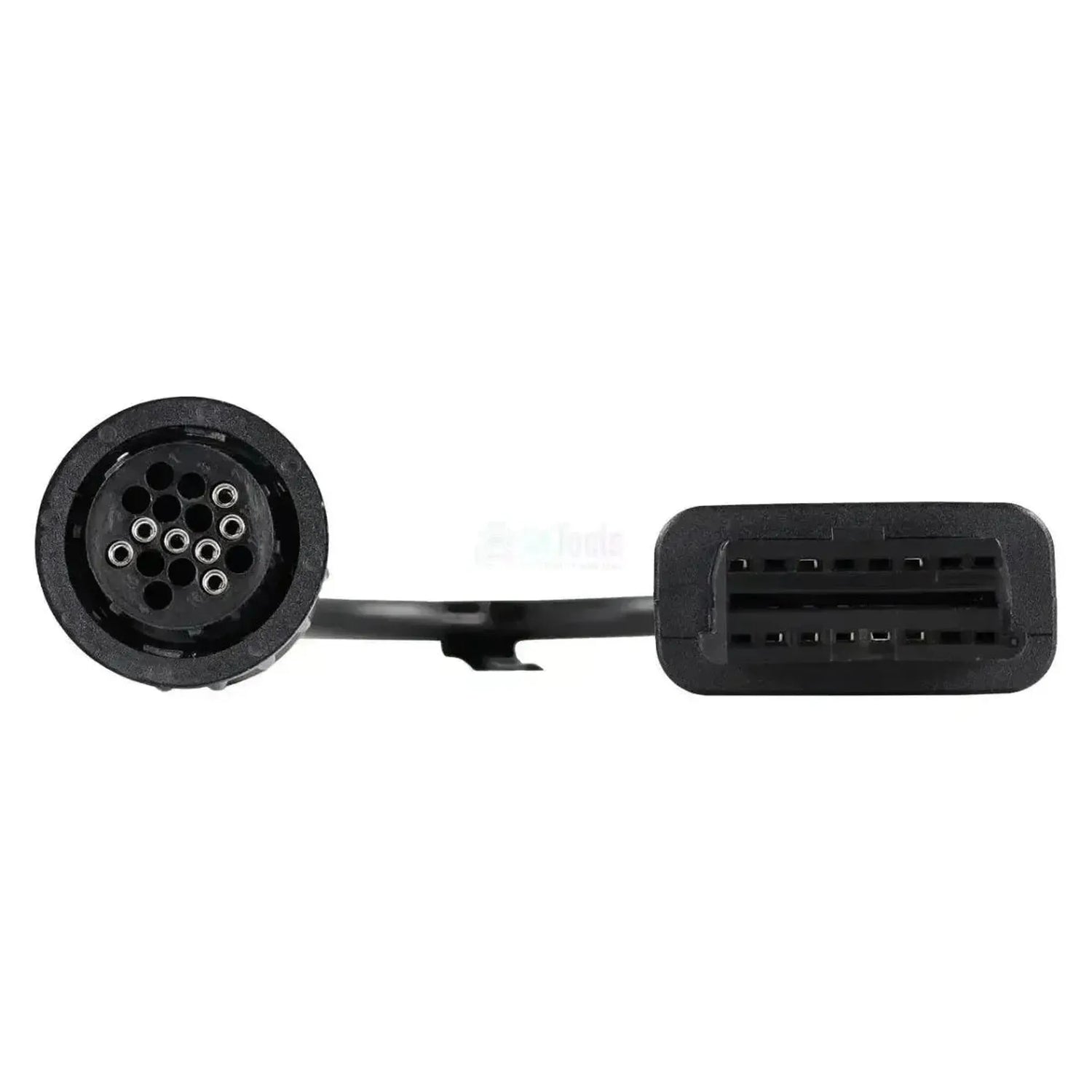

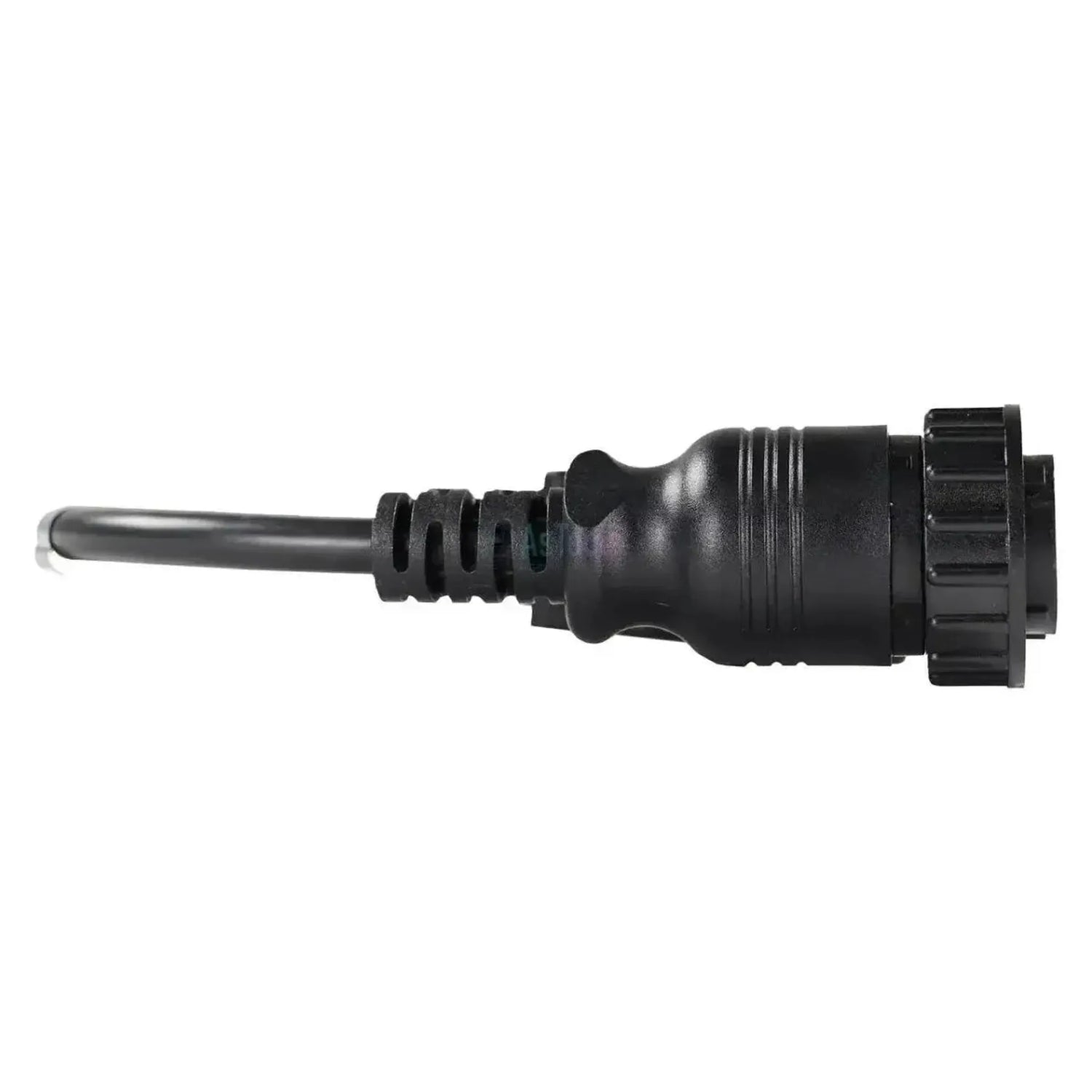

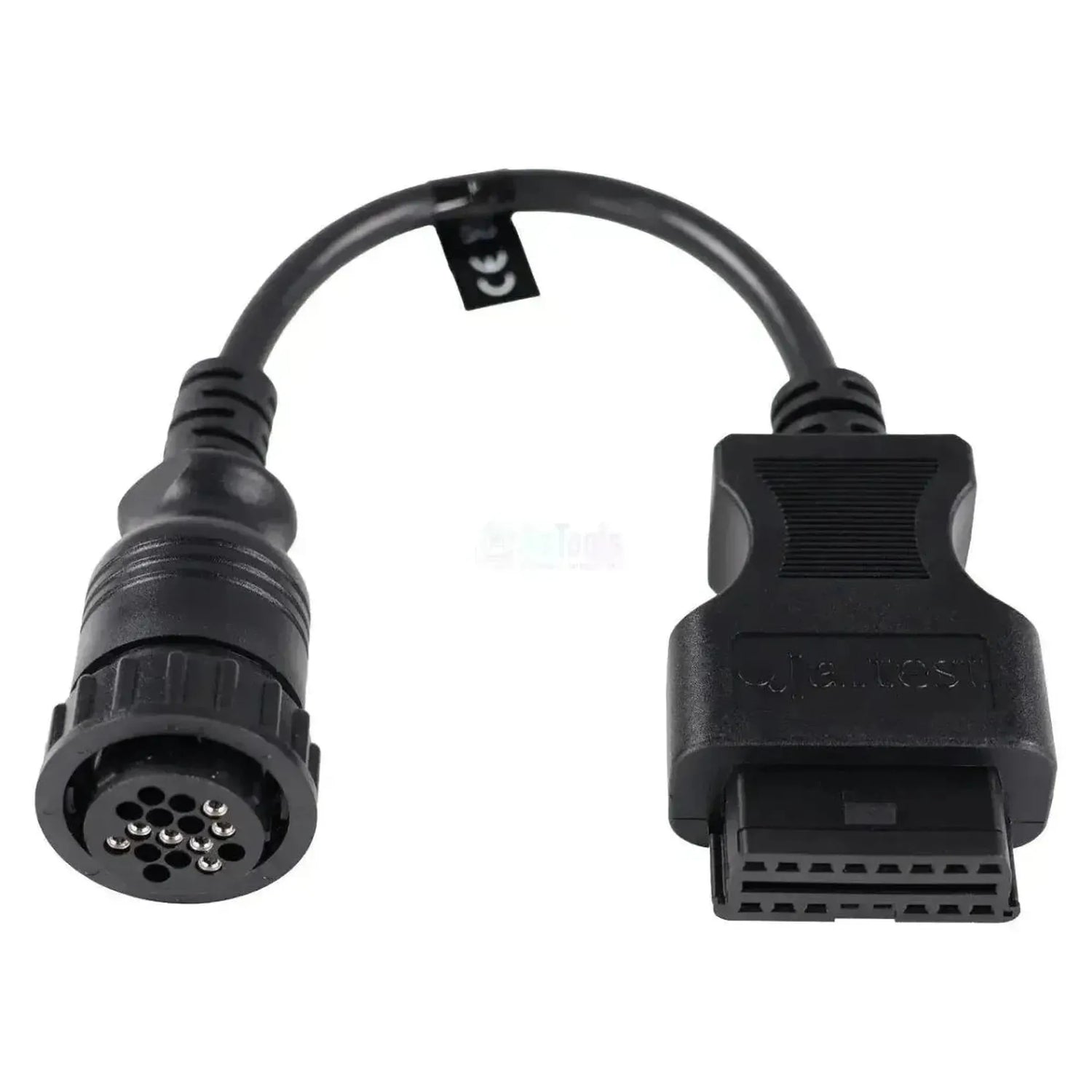

Jaltest JDC541A forbinder den egne diagnosetilslutning på Hidromek-jordflytningsmaskiner med 16-pins OBD2-indgangen på dit Jaltest-diagnosekabel. På maskinsiden sidder et rundt sort stik med en riflet låsering; i kontaktholderen er der seksten positioner, hvoraf syv er besat med kontaktbøsninger på produktfotoet. Kablet måler 28 til 30 cm.

Bag denne tilslutning ligger styreenhederne til Isuzu-drivlinjen: 4HK1/4JJ1-common rail-motorstyringen i CAN- og K-Line-udførelsen, og på maskiner med SCR AdBlue/DEF-efterbehandlingssystemet. Ved CAN-udførelsen er der yderligere handlinger tilgængelige, mens det ikke er tilfældet ved K-Line. Kablet virker på Jaltest Link V8.1 og V9 og er omfattet af Jaltest OHW.

FORDELE

✔Giver adgang til Isuzu 4HK1/4JJ1 common rail-motorstyringen, både CAN- og K-Line-udførelsen.
✔Giver også adgang til Isuzus AdBlue/DEF-efterbehandlingssystem, med fejlkoder, måleværdier og vedligeholdelsesdata.
✔Virker med både Jaltest Link V8.1 og V9, også efter skift til den nyere interface.
✔Virker på hele HMK-serien, fra 100-serien gravemaskiner til 600-serien hjullæssere og vejhøvle.

OPMÆRKSOMHEDSPUNKTER

✕Dækningen for Hidromek er begrænset til motor og efterbehandling; en maskincomputer eller hydraulikstyring er ikke omfattet.
✕Yderligere handlinger findes kun ved CAN-versionen af motorstyringen, ikke ved K-Line-versionen.
✕Ligner Volvo-kablet JDC509A, men denne har kontaktbøsninger, mens JDC509A har stikben; de passer ikke på samme maskine.
✕Byggeåret siger intet om tilslutningen; kun stikket på maskinen er afgørende.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til maskinens styreenheder. Hvilke systemer der findes, varierer efter serie og udførelse.

Styreenheder du kan tilgå

  • Isuzu 4HK1, 4JJ1 (CAN): Motorstyring, med handlinger.
  • Isuzu 4HK1 (K Line): Motorstyring på K-Line.
  • AdBlue/DEF Isuzu: Efterbehandling ved SCR.

Hvad du kan gøre

  • Fejlkoder: Læs og slet med beskrivelse.
  • Måleværdier: I tal og graf.
  • Vedligeholdelse: Intervaller og servicerapport.
  • Yderligere handlinger: Ved Isuzu på CAN.

Sådan bruger du den

  1. Find stikket: Find det runde stik på maskinen.
  2. Tilslut: Sæt JDC541A i og drej ringen fast.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest-diagnosekablet.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæsning: Vælg Hidromek og serien i Jaltest OHW.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Hidromek-maskine med den runde diagnosetilslutning og låseringen. Følgende serier er omfattet af dækningen i Jaltest OHW; hvilket stik der sidder på din maskine, kontrollerer du selv på stedet.

Hidromek:

  • HMK 100 LC-serien: Beltegravemaskine.
  • HMK 100 W-serien: Mobil gravemaskine.
  • HMK 200 LC-serien: Beltegravemaskine.
  • HMK 200 W-serien: Mobil gravemaskine.
  • HMK 300 LC-serien: Beltegravemaskine.
  • HMK 400 LC-serien: Beltegravemaskine.
  • HMK 600-serien: Hjullæsser.
  • HMK 600 MG-serien: Vejhøvle.
💡
Godt at vide: Hidromek bruger en egen rund diagnosetilslutning med låsering og ikke det flade 16-pins stik fra en personbil. I kontaktholderen på dette kabel sidder kontaktbøsninger; Volvo-kablet JDC509A ligner, men har stikben. Kontroller på maskinen, hvilket stik der sidder på den, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 adapterkabel | Terræn- og byggemaskine

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Bygge- og terrænmaskine

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
16-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

Referencenummer
JDC541A
Styreenheder
4HK1/4JJ1 Isuzu (CAN og K Line), AdBlue/DEF Isuzu
Påkrævet for brug
Jaltest Link

Øvrige specifikationer

Anvendelse
Hidromek gravemaskiner, hjullæssere og vejhøvle
Segment
Terræn- og anlægsmaskine
