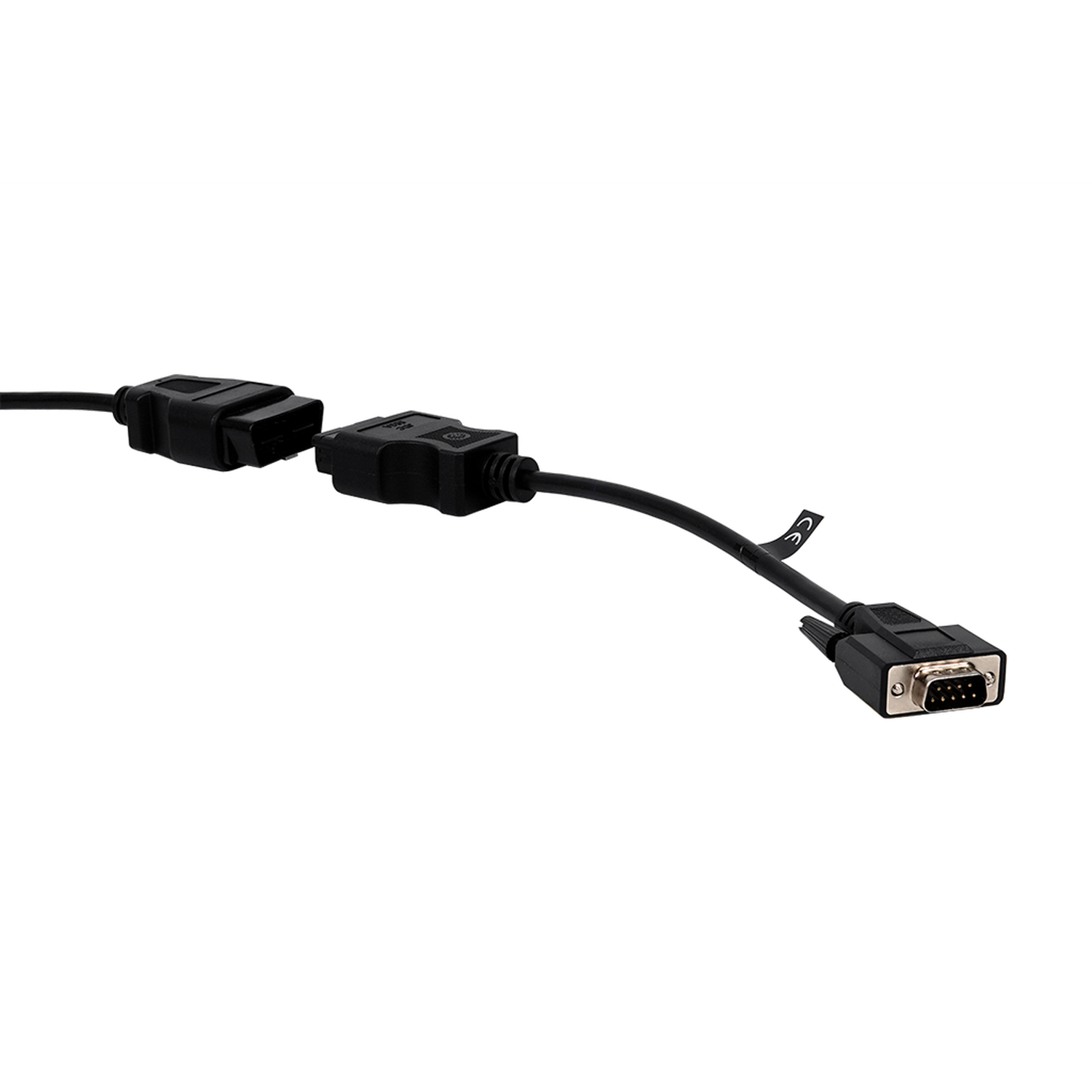

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de standaard 16-pins OBD2-interface van uw Jaltest-diagnosekabel. Het is een korte kabel van 28 tot 30 cm: Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis. Die SUB-D-aansluiting zit in de bedieningsruimte of onder de kap van de truck. Jungheinrich gebruikt dezelfde SUB-D-stekker op zowel de elektrische EFG- en magazijnseries als op de DFG-diesel- en TFG-LPG-heftrucks, waardoor één kabel op een groot deel van het park past.
Achter deze ene aansluiting liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). Het verschil zit in de aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling. Voor heftrucks is nooit een OBD-verplichting voorgeschreven, waardoor Jungheinrich deze stekker ook op recente machines toepast. De kabel valt onder Jaltest MHE (Material Handling Equipment).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. De 9-pins SUB-D-stekker gaat op de truck, de 16-pins OBD2-zijde op uw Jaltest-diagnosekabel. Welke systemen aanwezig zijn, verschilt per serie en aandrijving.
Regeleenheden die u kunt benaderen
- MCM, Body computer en MCM2, Body computer: De centrale voertuigcomputer van de truck.
- DLC, Body computer: De machinecomputer van de elektrische EFG-serie.
- HCU, Hydraulic System: De hydrauliekregeling van het hefwerk.
- LMC en RMC, Power module: De vermogensmodules voor hef- en rijaandrijving.
- DC, Instrument cluster: Het instrumentenpaneel, met de onderhoudsgegevens.
- E-CDIS, Electronic Diesel Control, Common Rail: De common-rail motorregeling van de DFG/TFG-uitvoeringen, met aanvullende acties.
- EDC 16 U31 en EDC 17 CP20 (CPYA), Electronic Diesel Control: De overige dieselmotorregelingen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoudsgegevens raadplegen: De onderhoudsintervallen en uitgevoerde werkzaamheden van de machine, met een servicerapport.
- Aanvullende acties uitvoeren: Beschikbaar bij de E-CDIS-motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Jungheinrich-heftruck of magazijntruck met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er bij u op de truck zit, controleert u ter plekke.
Jungheinrich:
- EFG-serie (elektrische vorkheftrucks, EFG 110 t/m EFG S50): (2004 - 2024)
- DFG-serie (dieselheftrucks, DFG 316 t/m DFG 690): (1999 - 2025)
- TFG-serie (LPG-heftrucks, TFG 316 t/m TFG S50): (2007 - 2025)
- ETV / ETM-serie (reachtrucks): (1999 - 2024)
- ECE / ECC / ECD-serie (meeloop- en meerijpallettrucks): (1997 - 2024)
- EJE / EJC / EJD / EJR-serie (elektrische pallet- en stapelaars): (1995 - 2024)
- ERE / ERD-serie (meerijpallettrucks): (1995 - 2024)
- ESE / ESD / ESC-serie (stapelaars en orderpickers): (2004 - 2026)
Verpakkingsinhoud
- 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC553A |
| Type | Verloopkabel |
| Toepassing | Jungheinrich heftrucks en magazijntrucks |
| Aansluiting machinezijde | 9-pins SUB-D, mannelijk, vernikkelde D-kraag met twee schroefbouten |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Lengte | 28 tot 30 cm |
| Interface | Jaltest Link, versie V8.1 of V9 |
| Regeleenheden | MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor) |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE (Material Handling Equipment) |
| Onderdeel van kabelset | MHE-kabelset heftrucks (70002022) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
