Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Crown 6-polet OBD - 16-polet OBD2 adapterkabel | Løfte- og løfteudstyret

€162,95 inkl.
€134,67 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

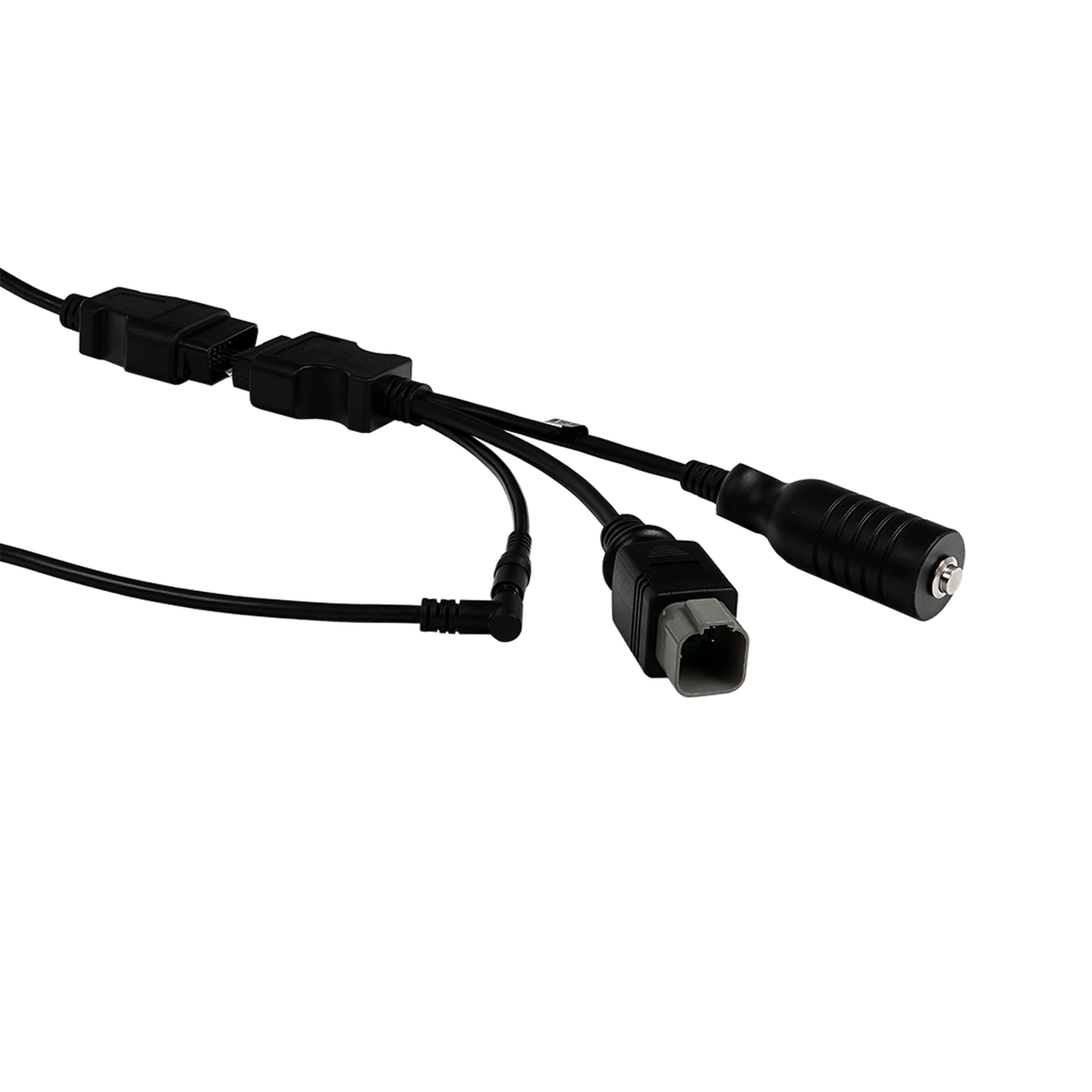

De Jaltest JDC574A9 brengt de 6-pins diagnoseaansluiting van Crown magazijn- en heftrucks naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Anders dan een gewone verloopkabel splitst dit exemplaar zich achter de OBD2-behuizing in drie takken: Een grijze afgedichte stekker met een groene pinhouder, een ronde aansluiting met één centrale pen en een kleine ronde aansluiting. Houd daar rekening mee bij het uitpakken: Alle drie de takken horen bij dezelfde kabel.

Achter de aansluiting op de truck liggen de regeleenheden. De verbinding brengt de Jaltest-software bij de Zapi TPM-vermogensmodules die de rij- en hefaandrijving van de elektrische trucks regelen, in zowel de CAN- als de RS232-uitvoering, en op de CD-dieselserie bij de motorregeling DL03. Het zwaartepunt ligt daarmee bij de elektrische trucks; die hebben op hun beurt geen motorregeling. Voor magazijn- en heftrucks is nooit een gestandaardiseerde diagnosestekker voorgeschreven, waardoor deze uitvoering ook op recentere trucks in gebruik blijft. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de Zapi TPM-vermogensmodules van de elektrische Crown-trucks, in zowel de CAN- als de RS232-uitvoering.
✔Daardoor bruikbaar over meerdere generaties: Oudere trucks communiceren serieel, nieuwere via CAN.
✔Op de CD-dieselserie ook de motorregeling DL03 (CAN).
✔Houdt de onderhoudsintervallen en uitgevoerde werkzaamheden bij, met een servicerapport.

AANDACHTSPUNTEN

✕De ZPM (CAN)-vermogensmodule staat wel in de Crown-dekking, maar zonder diagnosefuncties.
✕Op de dieseltrucks van de CD-serie blijft de dekking bij de motorregeling; de elektrische series hebben juist geen motorregeling.
✕Alleen voor de Crown-aansluiting: Andere truckmerken dragen een eigen stekker.
✕De kabel heeft drie takken aan de machinezijde: Naast de grijze stekker ook twee ronde aansluitingen, die u niet op elke truck gebruikt.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving. Onderstaande eenheden komen uit de Jaltest MHE-dekking voor Crown.

Regeleenheden die u kunt benaderen

  • Zapi TPM (CAN), vermogensmodule: De vermogensmodule van de elektrische aandrijving op de CAN-bus, met foutcodes, meetwaarden en gegevens van de regeleenheid.
  • Zapi TPM (RS232), vermogensmodule: Dezelfde module op de oudere trucks met seriële verbinding.
  • ZPM (CAN), vermogensmodule: De vermogensmodule zoals Jaltest die bij een deel van de series opgeeft.
  • DL03 (CAN), motorregeling: De motorregeling van de CD-dieseltrucks.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Crown-truck met de 6-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking; de grijze afgedichte stekker met de groene pinhouder legt u naast de aansluiting op de truck om te zien of hij past.

Crown (afbakening):

  • SC 5200- en SC 6200-serie: elektrische heftruck
  • RC 5500-serie: sta-heftruck
  • RR 5700- en RD 5700-serie: reachtruck
  • TSP 6000-serie: smalgangtruck
  • CD-serie: dieselheftruck
  • CG-serie: gas- en benzineheftruck
💡
Goed om te weten: De diagnoseaansluiting zit in de cabine of bij de bestuurdersplaats van de truck. Voor magazijn- en heftrucks is nooit een gestandaardiseerde diagnosestekker voorgeschreven, dus deze uitvoering komt ook op recentere trucks nog voor. Leg de grijze stekker naast de aansluiting op de truck voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC574A9) | Crown 6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC574A9
Type Verloopkabel (drie takken)
Toepassing Crown magazijn- en heftrucks
Aansluiting machinezijde 6-pins OBD, grijze afgedichte stekker met groene pinhouder, plus twee ronde aansluitingen
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden Zapi TPM (CAN en RS232) en ZPM (CAN) vermogensmodules, DL03 (motorregeling)
Segment Hef- en Hijswerktuigen
Jaltest-module Jaltest MHE
