Jaltest  |  SKU: JDC203A

Jaltest (JDC203A) | Mercedes 14-polet OBD1 – 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøjer

Regulær pris
€133,95 inkl.
€110,70 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

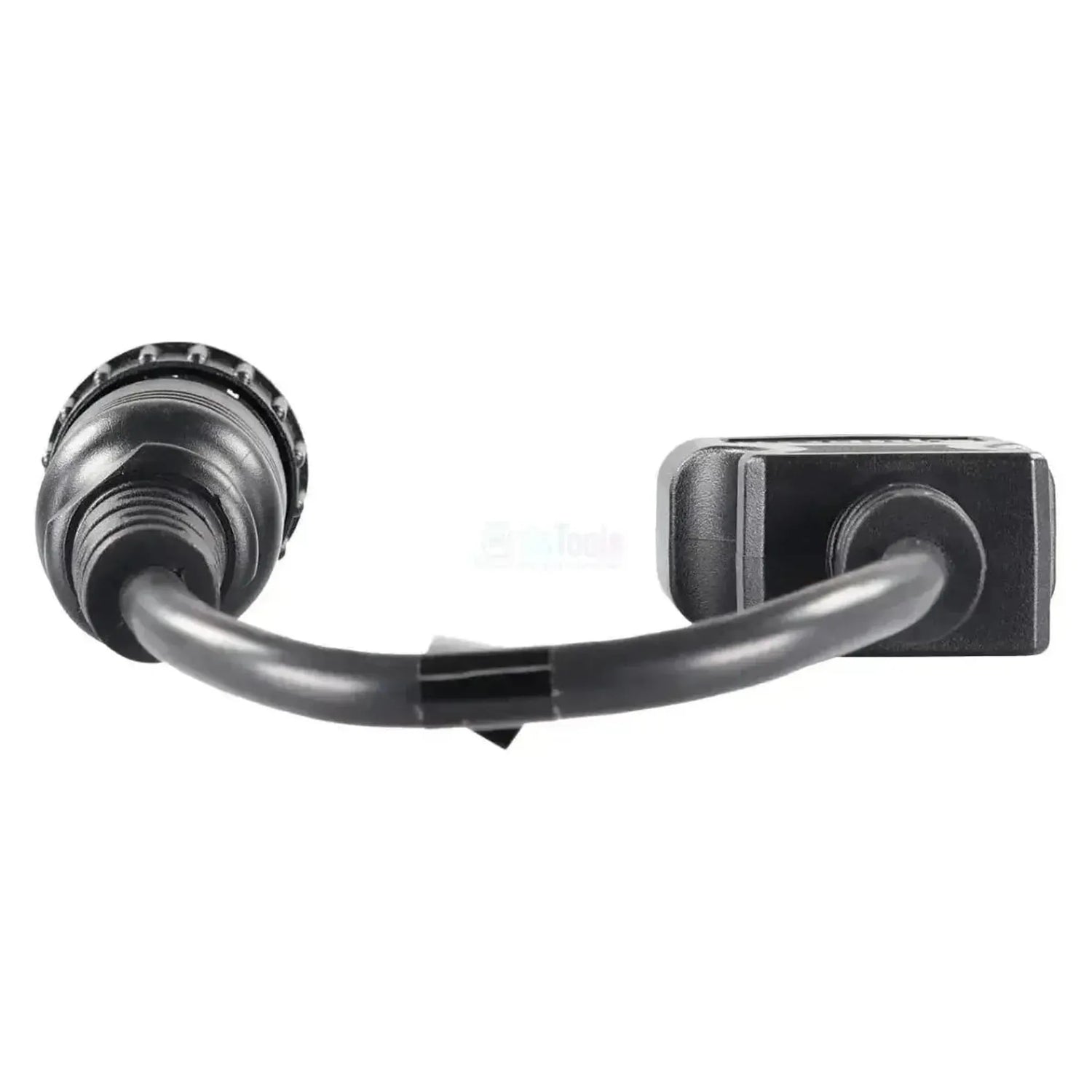

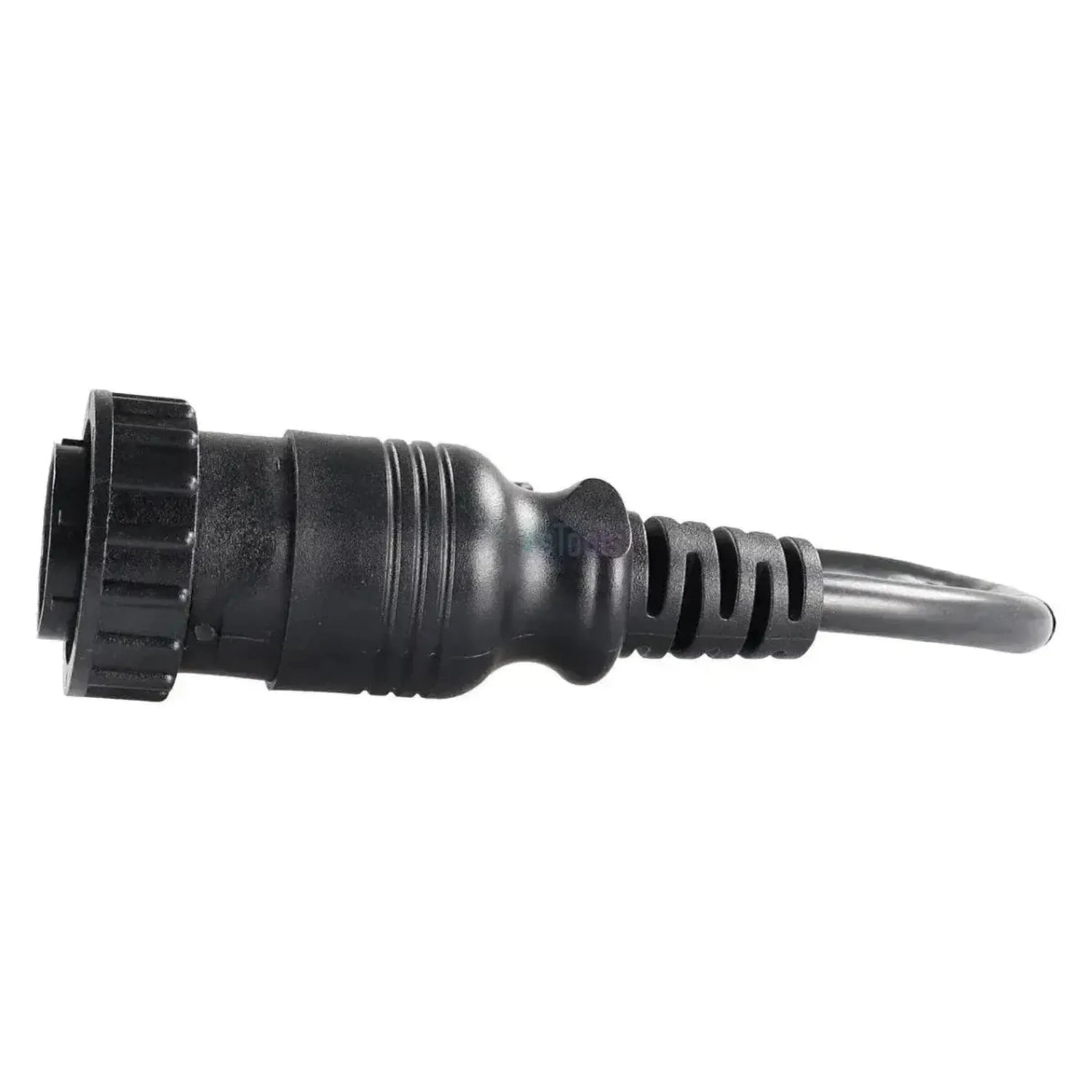

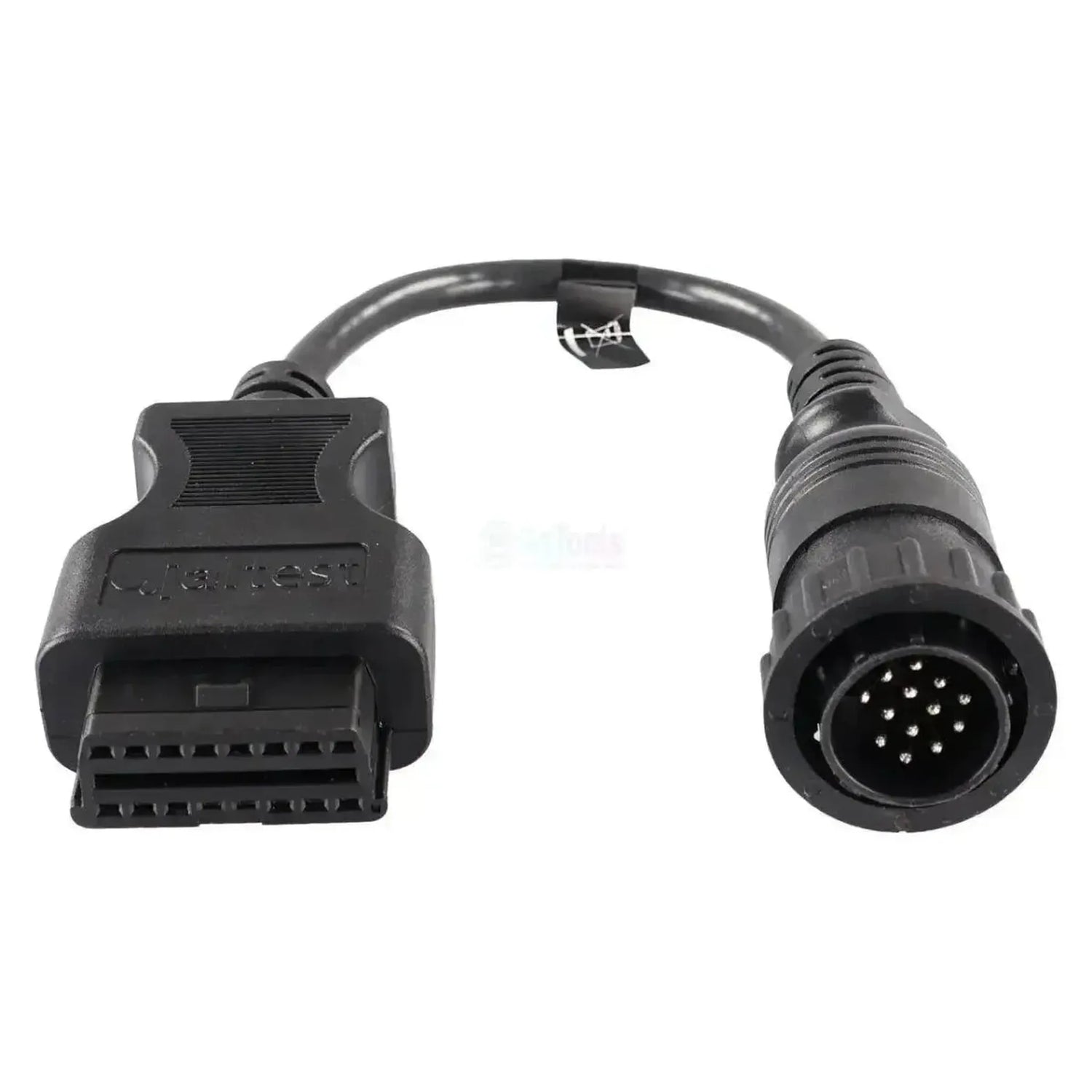

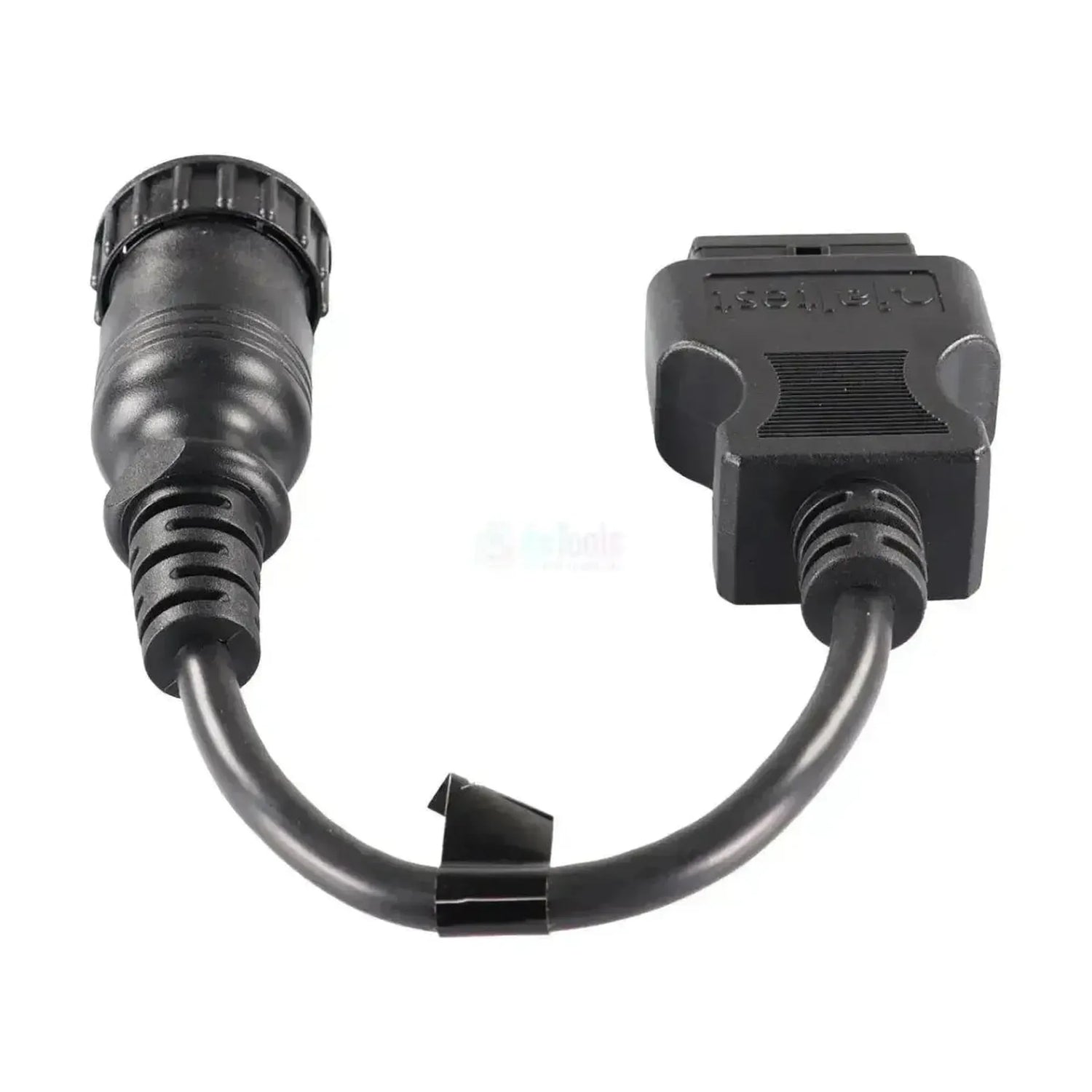

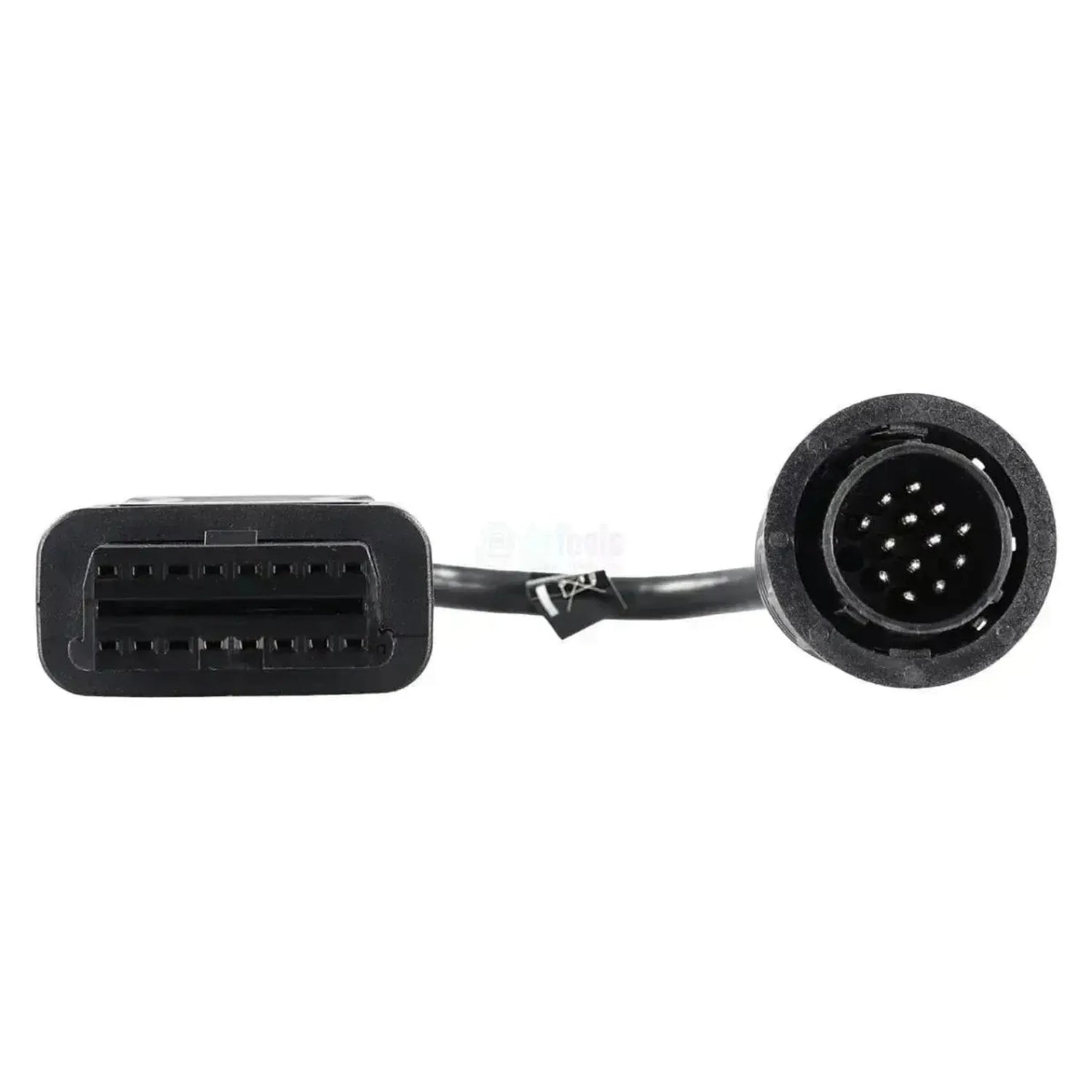

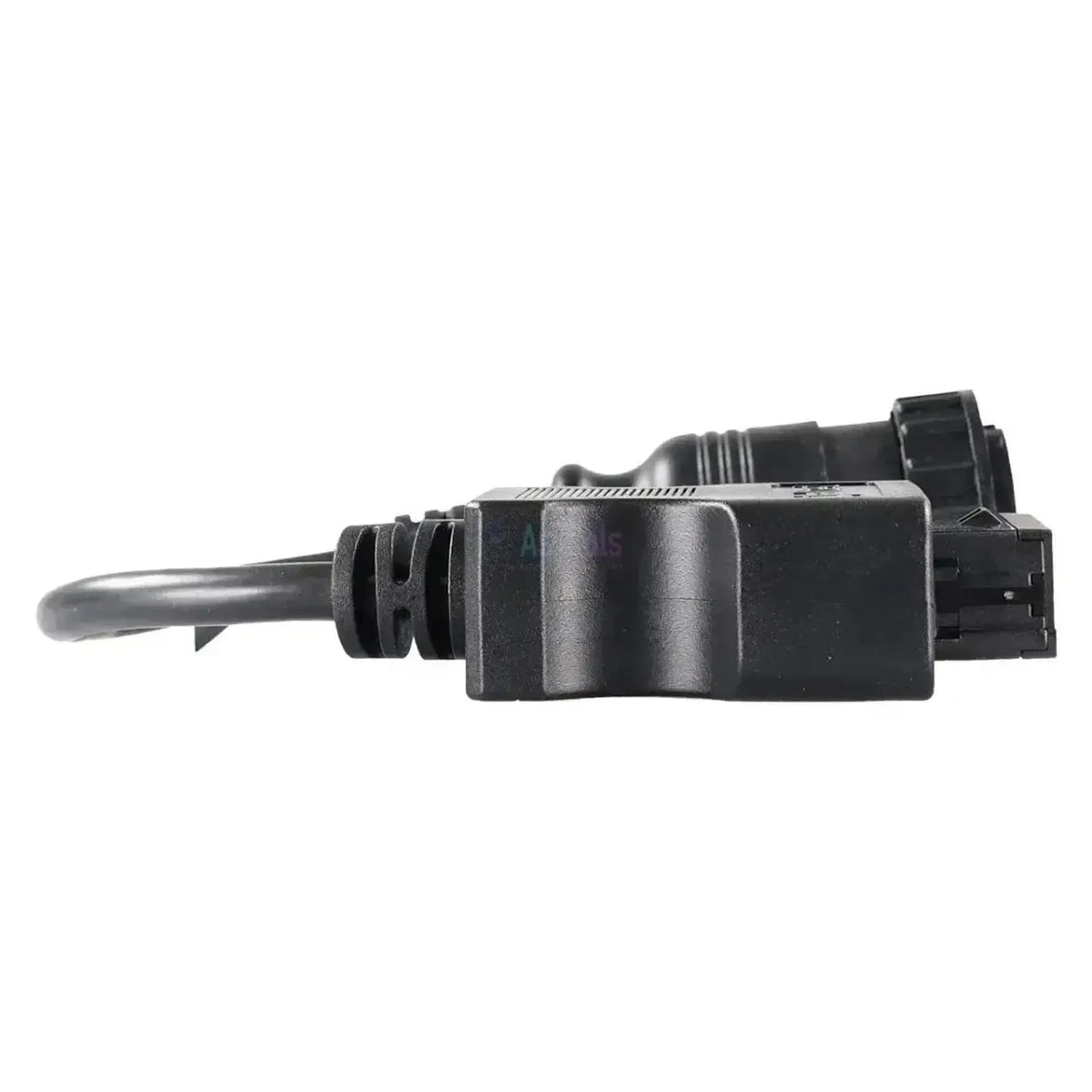

Jaltest JDC203A forbinder det runde 14-polet diagnosestik på ældre Mercedes-Benz-erhvervskøretøjer med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På køretøjssiden sidder et sort rundt stik med en riflet koblingsring og fjorten ben i et cirkelmønster. Kablet er 28 til 30 cm langt, og tilslutningen sidder i førerhuset.

Når kablet er tilsluttet, får Jaltest-softwaren adgang til styreenhederne bag tilslutningen, fra motorstyringen MR og kørestyringen FR til bremser, luftaffjedring og instrumentpanel. Hvor mange enheder der findes, afhænger af serien: En SK/MK/LK fra 1990'erne har kun en brøkdel af det, en Actros har. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Får adgang til motorstyringen MR med unit pump-system og kørestyringen FR, som afstemmer motor-, brems- og transmissionsfunktioner i forhold til hinanden.
✔Drivlinjen er også med i dækningen: Gearstyring GS, automatisk gearvalg AG og koblingsstyring KS.
✔Derudover bremser (ABS 6 og BS), retarder RS, luftaffjedring NR og servicesystemet WS, hvormed du nulstiller serviceindikatoren.
✔Passer til alle serier med den runde 14-polede stik, fra SK/MK/LK til Actros 2 (MP2), Atego, Axor, Vario, Econic og Unimog.

BEMÆRK

✕Elektronikken varierer meget: Hvilke styreenheder og funktioner der er tilgængelige, afhænger af serie og udførelse.
✕Kun til den runde 14-polede stik; fra Euro IV (oktober 2005) fik Actros, Atego og Axor 16-polet OBD2-tilslutningen, og du har ikke brug for dette kabel.
✕Med 28 til 30 cm er kablet kort, så du arbejder tæt på tilslutningen i førerhuset.
✕Til brug kræves en Jaltest Link med OBD2-diagnosekabel og en licens til Jaltest CV; disse følger ikke med kablet.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser ældre Mercedes-Benz-lastbiler, distributionslastbiler og Unimogs med Jaltest Link. En Atego-distributionslastbil har andre moduler end en Actros-trækker; enhederne nedenfor stammer fra Jaltests Mercedes-Benz-dækning.

Styreenheder, du kan tilgå

  • MR: Motorstyring med pumpedyser.
  • FR: Kørestyring.
  • GS, AG og KS: Gearskift og kobling.
  • ABS 6 og BS: Antiblokerings- og bremsestyring.
  • RS: Retardermanagement.
  • NR: Luftaffjedring.
  • INS og WS: Instrumenter og service.
  • PSM: Parametrerbart opbygningsmodul.
  • ART, SPA og SRS: Afstand, vognbane og airbag.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: Se i tal og graf.
  • Komponenter: Styr og test dele.
  • Parametre: Skriv indstillinger.
  • Kalibreringer: Hvor Jaltest tilbyder en procedure.
  • Service: Nulstil serviceindikatoren.

Sådan bruger du den

  1. Kontroller stikket: Find den runde 14-polede tilslutning i førerhuset.
  2. Tilslut: Sæt JDC203A på og spænd koblingsringen.
  3. Forbind Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd for tændingen: Tænd for tændingen uden at starte motoren.
  5. Aflæsning: Vælg Mercedes-Benz, serien og systemet.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til Mercedes-Benz-erhvervskøretøjer med den runde 14-polede diagnosetilslutning. Nedenfor er serierne i Jaltest CV-dækningen; slutåret er oktober 2005, hvor 16-polet OBD2-tilslutningen blev obligatorisk for lastbiler.

Mercedes-Benz:

  • SK / MK / LK: 1989 - 1998.
  • Actros (MP1): 1996 - 2002.
  • Actros 2 (MP2): 2002 - 2005.
  • Atego (1. generation): 1998 - 2005.
  • Axor: 2001 - 2005.
  • Vario: 1996 - 2005.
  • Econic: 1998 - 2005.
  • Unimog U 300 / U 400 / U 500: 2000 - 2005.
💡
Godt at vide: Den runde 14-polede tilslutning sidder i førerhuset og har ben, ikke bøsninger. Du genkender den på den takkede koblingsring og de fjorten ben i en cirkel. Tæl benene i tilslutningen i din førerkabine, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC203A) | Mercedes 14-polet OBD1 - 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Kabelsæt til lastbil og bus

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
14-bens OBD1
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan tilpasse styreenhedernes indstillinger og udføre kalibreringer efter reparation eller udskiftning.Parametre og kalibreringer
Ja
De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC203A

Øvrige specifikationer

Anvendelse
Mercedes-Benz erhvervskøretøjer med rund 14-polet diagnosetilslutning
Styreenheder
MR (motor), FR (køreregulering), GS, AG og KS (drivlinje), ABS 6 og BS (bremser), RS (retarder), NR (luftaffjedring), INS og WS (instrumentpanel og service), PSM, ART, SPA og SRS
Segment
Erhvervs- og arbejdskøretøj
Del af kabelsæt
Lastbil- og buskabelsæt (29362)
Nødvendig for at bruge
Jaltest Link V8.1 eller V9 med OBD2-diagnosekabel, Jaltest-software med licens til Jaltest CV
