Jaltest  |  SKU: JDC204A

Jaltest (JDC204A) | Wabco 16-polet OBD – 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøjer

Regulær pris
€109,95 inkl.
€90,87 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

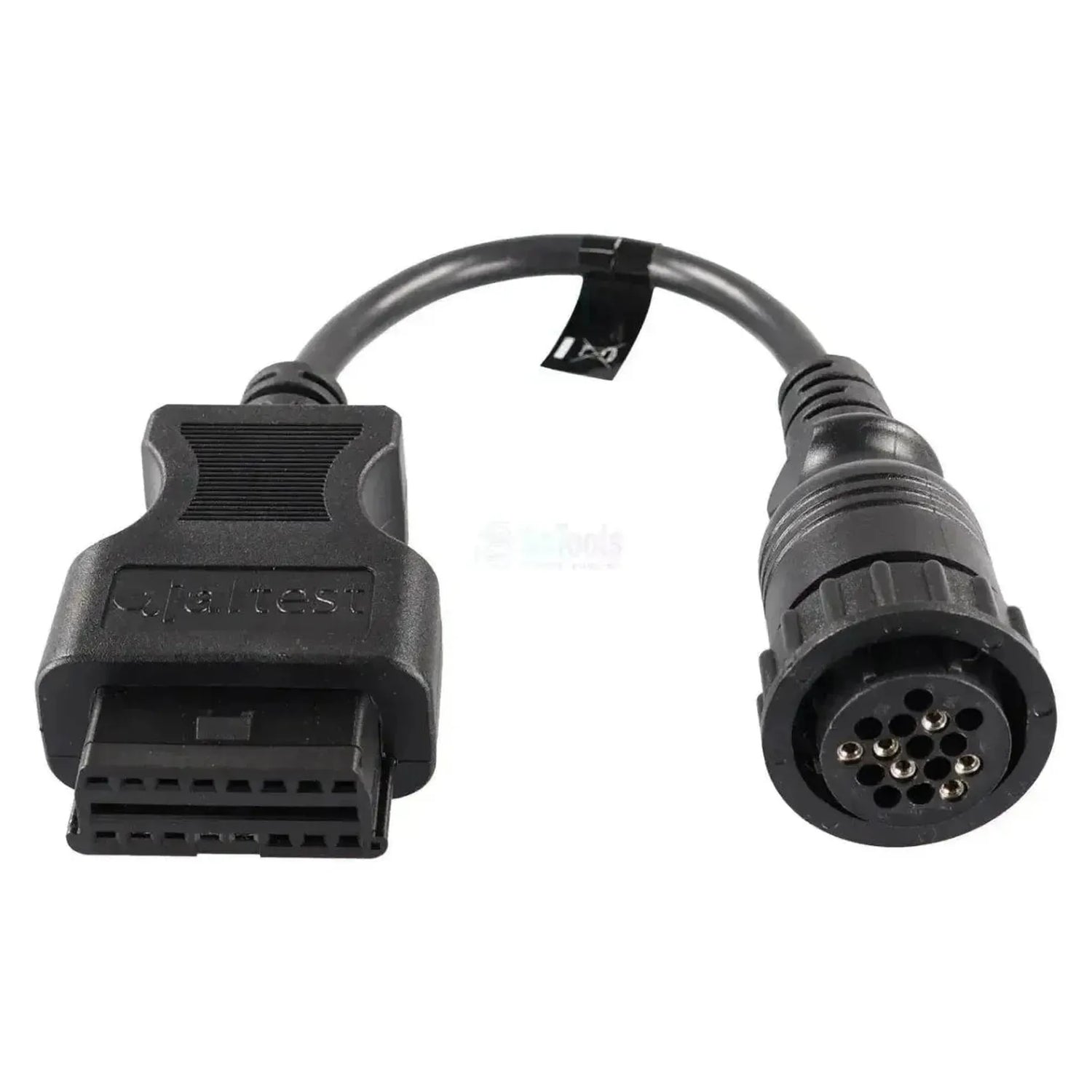

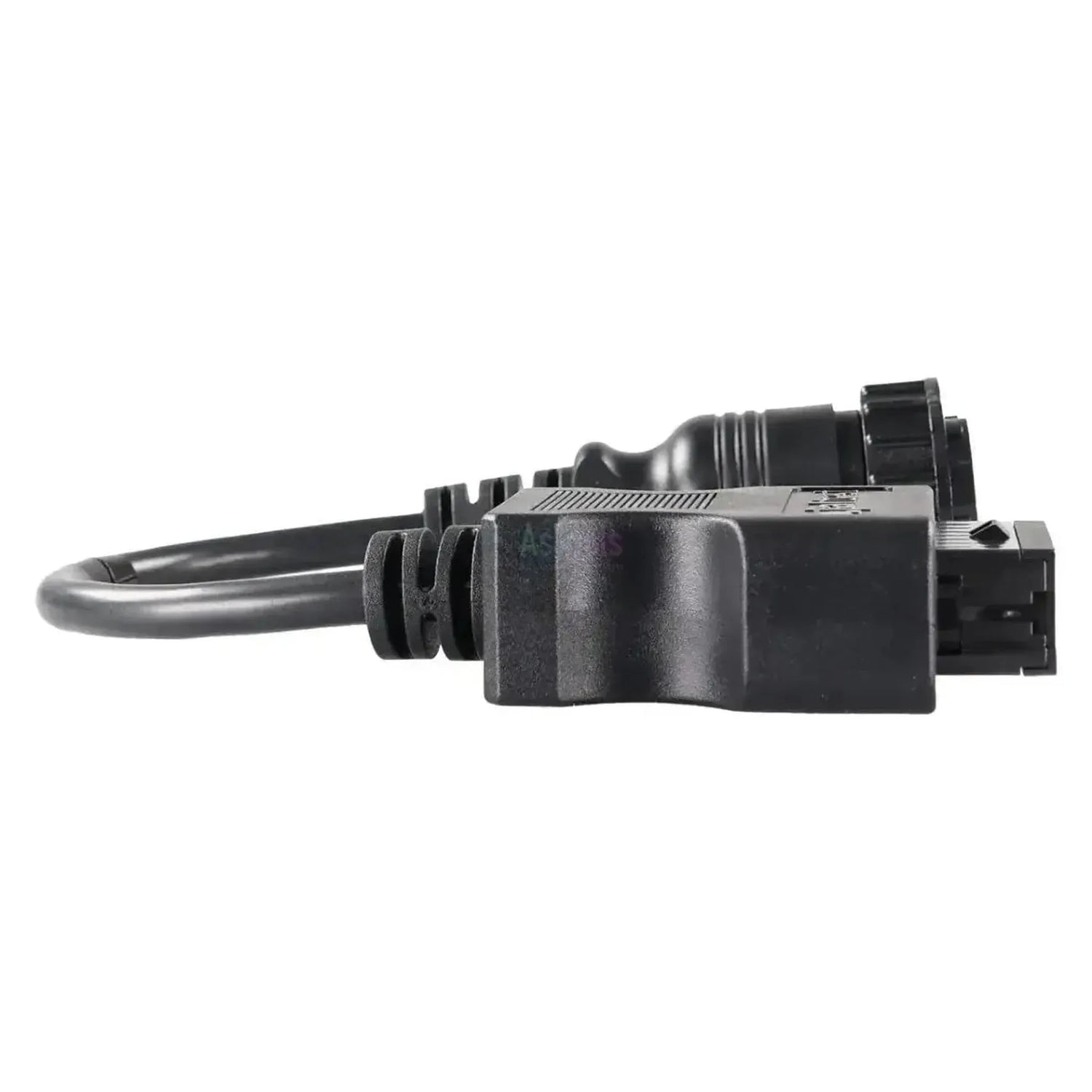

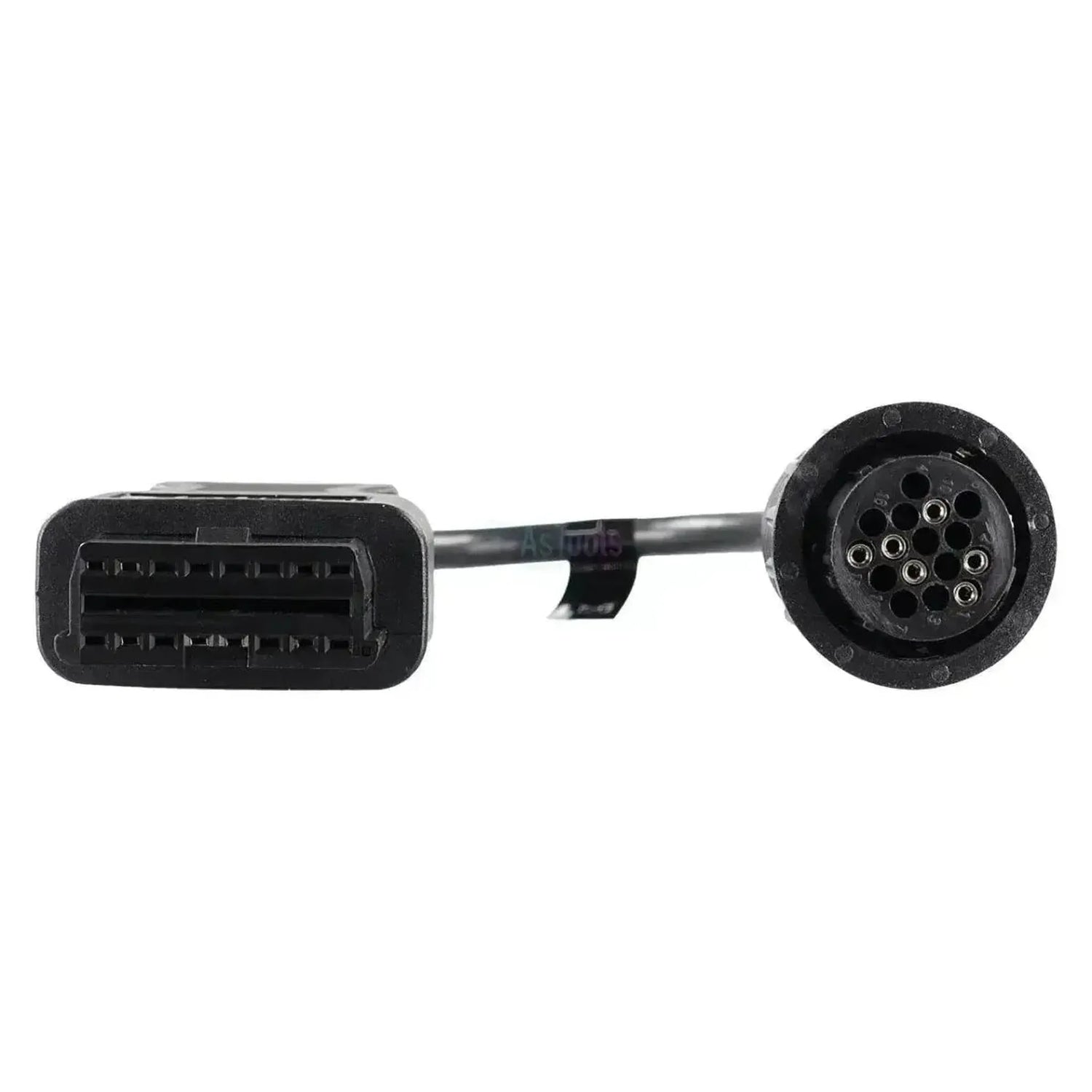

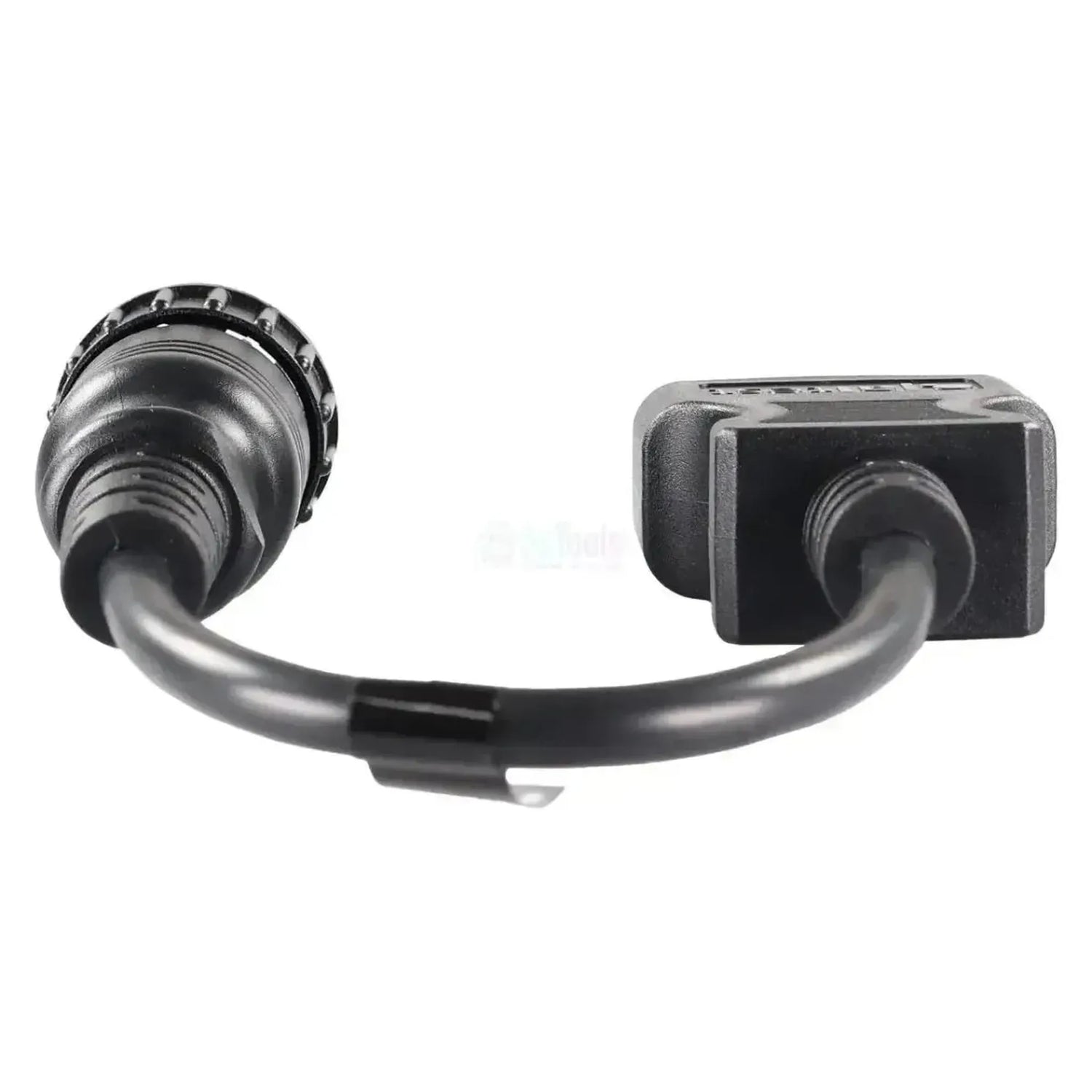

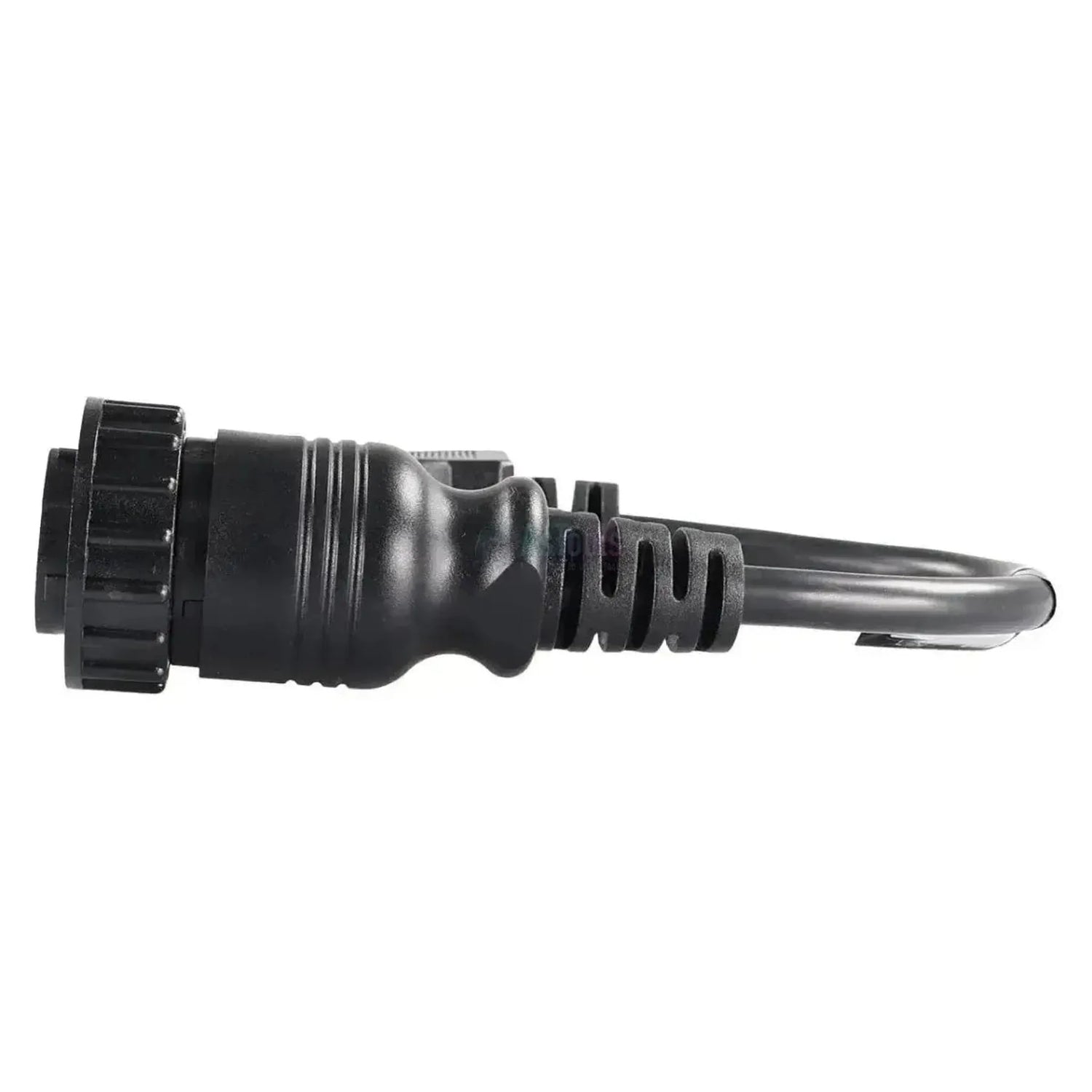

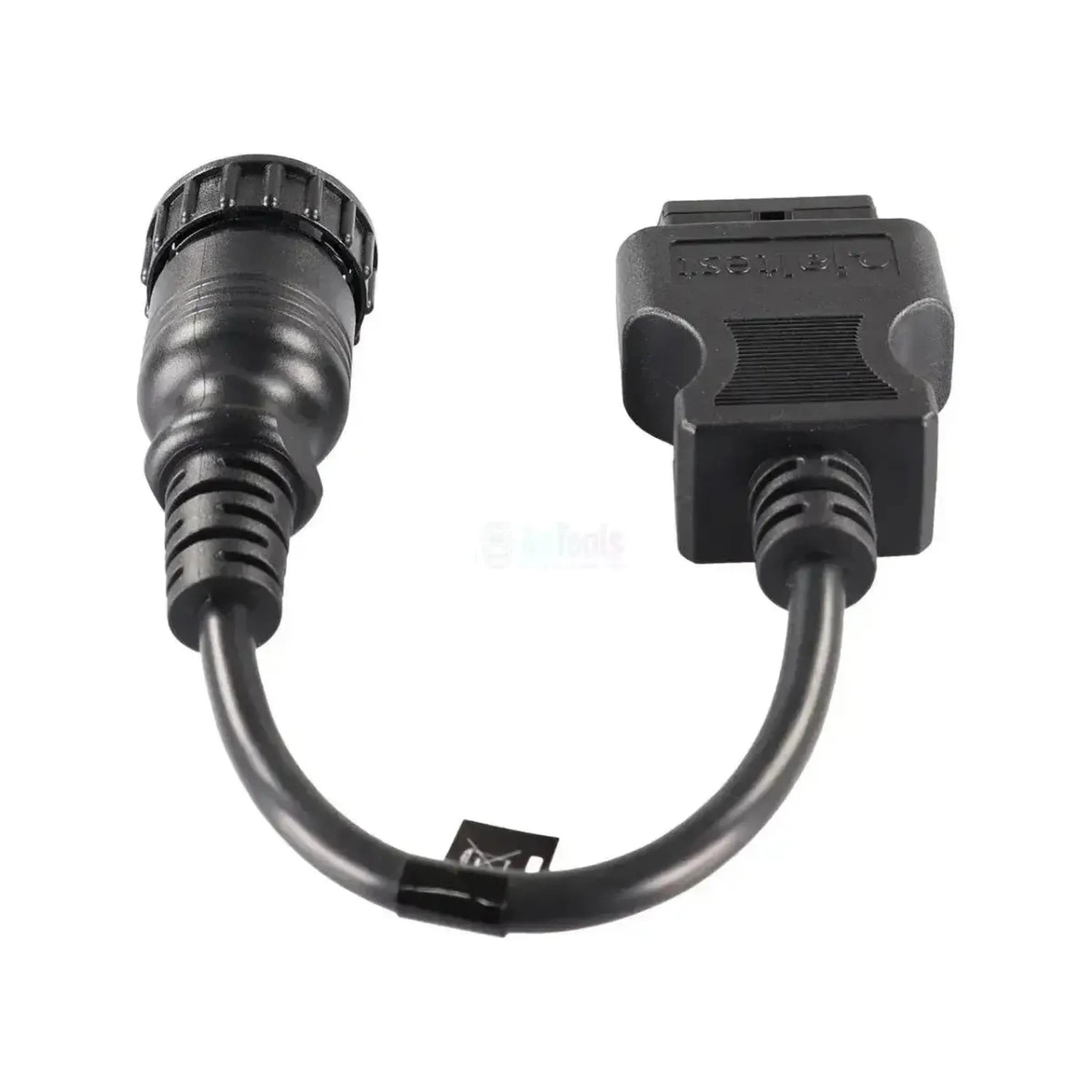

Jaltest JDC204A forbinder Wabco-bremsesystemets 16-polede diagnosestik med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På køretøjssiden sidder et rundt stik med en riflet koblingsring og en nummereret stikholder med seksten positioner, hvoraf seks er i brug. Det er en seriel forbindelse, ikke en CAN-forbindelse, og kablet er 28 til 30 cm langt.

Stikket sidder på eller tæt på bremsestyringen og ikke på køretøjets OBD-placering. Med kablet tilsluttet når Jaltest-softwaren ABS/ASR-familien, EBS-familien og de hydrauliske bremsesystemer HABS D og HBS AddOn-E. Kablet virker med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Det afgørende er Wabco-bremsestyringen, ikke mærket på lastbilen, bussen eller arbejdsmaskinen omkring den.
✔Dækker Wabcos ABS/ASR-familie og EBS-familie samt de hydrauliske bremsesystemer HABS D og HBS AddOn-E.
✔På disse systemer styrer du ventiler og andre komponenter direkte for at kontrollere deres funktion.
✔Der er også parametre og kalibreringer til de Wabco-systemer, som Jaltest tilbyder disse procedurer for.

OPMÆRKSOMHEDSPUNKTER

✕Indstilling af parametre og kalibrering varierer fra system til system: Ikke alle Wabco-bremsesystemer tilbyder de samme procedurer.
✕Kun til 16-polet Wabco-tilslutning; Wabcos hængerkøretøjsbremsesystemer har en egen tilslutning og kræver JDC103A eller JDC110A.
✕Wabco-systemerne til affjedring, sikkerhed og dæktryk kan du ikke nå med dette kabel; de har en egen tilslutning.
✕Med 28 til 30 cm er ledningen kort, så du arbejder tæt ved kontrolenheden, som stikket sidder på.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser Wabco-bremsestyringen i lastbiler, busser og arbejdsmaskiner med Jaltest Link. Da kablet følger styreenheden og ikke chassisproducenten, finder du den samme tilslutning på forskellige mærker. Nedenstående systemer stammer fra Jaltests Wabco-dækning.

Styreenheder du kan tilgå

  • ABS SAE: Antiblokeringssystem.
  • ABS/ASR C og D/E: Antiblokeringssystem.
  • ABS/ASR E: Udførelse med K-Line og CAN.
  • EBS Asia og EBS ZM: Elektronisk bremsesystem.
  • EBS Euro Gen 2 og Gen 3: Elektronisk bremsesystem.
  • HABS D: Hydraulisk bremsesystem.
  • HBS AddOn-E: Hydraulisk bremsesystem.

Hvad du kan gøre

  • Fejlkoder: Aflæs og slet efter reparation.
  • Måleværdier: Se i tal og graf.
  • Ventiler: Styr og test direkte.
  • Live-overvågning: Følg værdier under en test.
  • Parametre: Hvor Jaltest tilbyder det.
  • Kalibreringer: Hvor Jaltest tilbyder det.

Sådan bruger du den

  1. Find stikket: Find det runde stik ved bremsestyringen.
  2. Tilslut: Sæt JDC204A i og spænd koblingsringen fast.
  3. Forbind Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd for tændingen: Tænd for tændingen uden at starte motoren.
  5. Aflæsning: Vælg køretøjet og Wabco-bremsesystemet.

Kompatible køretøjer og anvendelser

Det afgørende er bremsestyringen, ikke køretøjsmærket. Kablet passer til enhver lastbil, bus eller arbejdsmaskine med en Wabco-bremsestyring med 16-polet diagnosetilslutning. Da stikket sidder på eller ved styreenheden og ikke på OBD-placeringen, kan det også bruges på nyere køretøjer.

Anvendelse:

  • Lastbiler, autobusser og arbejdskøretøjer: Med en Wabco-bremsekontrol med 16-polet diagnoseconnector.
  • Køretøjsmærke: Ikke afgørende; kablet følger Wabco-styreenheden og ikke chassisproducenten.
  • Ældre køretøjer: Wabcos ABS/ASR-generationer hører til de tidligere byggeår.
💡
Godt at vide: Den 16-polede Wabco-tilslutning er et separat systemstik og sidder ikke på køretøjets OBD-placering. Positionerne i den runde stikholder er nummereret op til seksten, men kun seks er i brug; det er korrekt. Kontroller stikket på din bremsestyring, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC204A) | Wabco 16-polet OBD - 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
16-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
Kabelsæt til lastbil og bus
Referencenummer
JDC204A

Øvrige specifikationer

Anvendelse
Wabco-bremsesystemer med 16-polet diagnoseudtag
Styreenheder
Wabco ABS/ASR-familie, EBS-familie og de hydrauliske bremsesystemer HABS D og HBS AddOn-E
Del af kabelsæt
Lastbil- og bus kabelsæt (29362)
Nødvendig for brug
Jaltest Link V8.1 eller V9 med OBD2-diagnosekabel, Jaltest-software med licens til Jaltest CV
