Jaltest  |  SKU: JDC532A

Jaltest (JDC532A) | Scania (CAN) 4-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€138,95 inkl.
€114,83 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

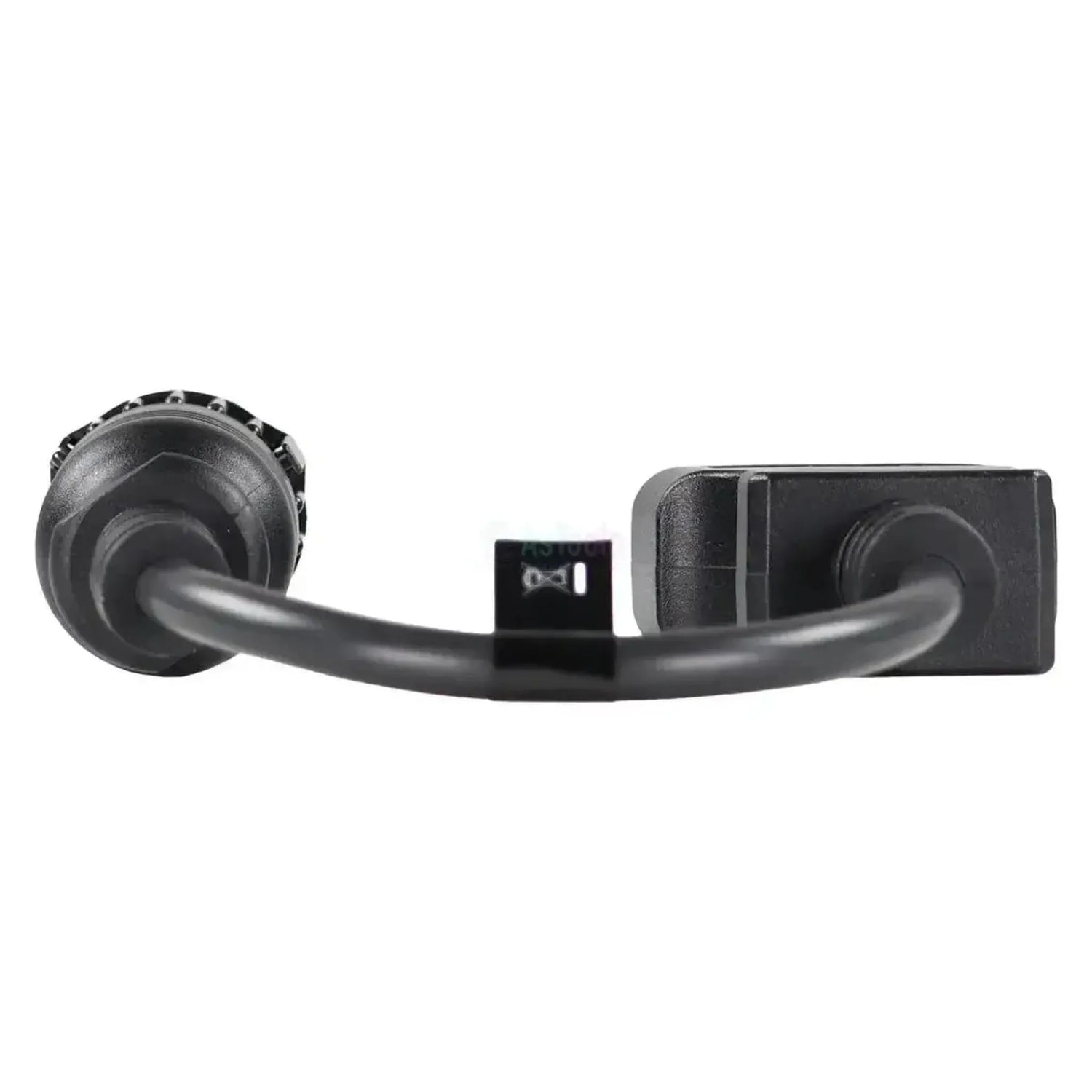

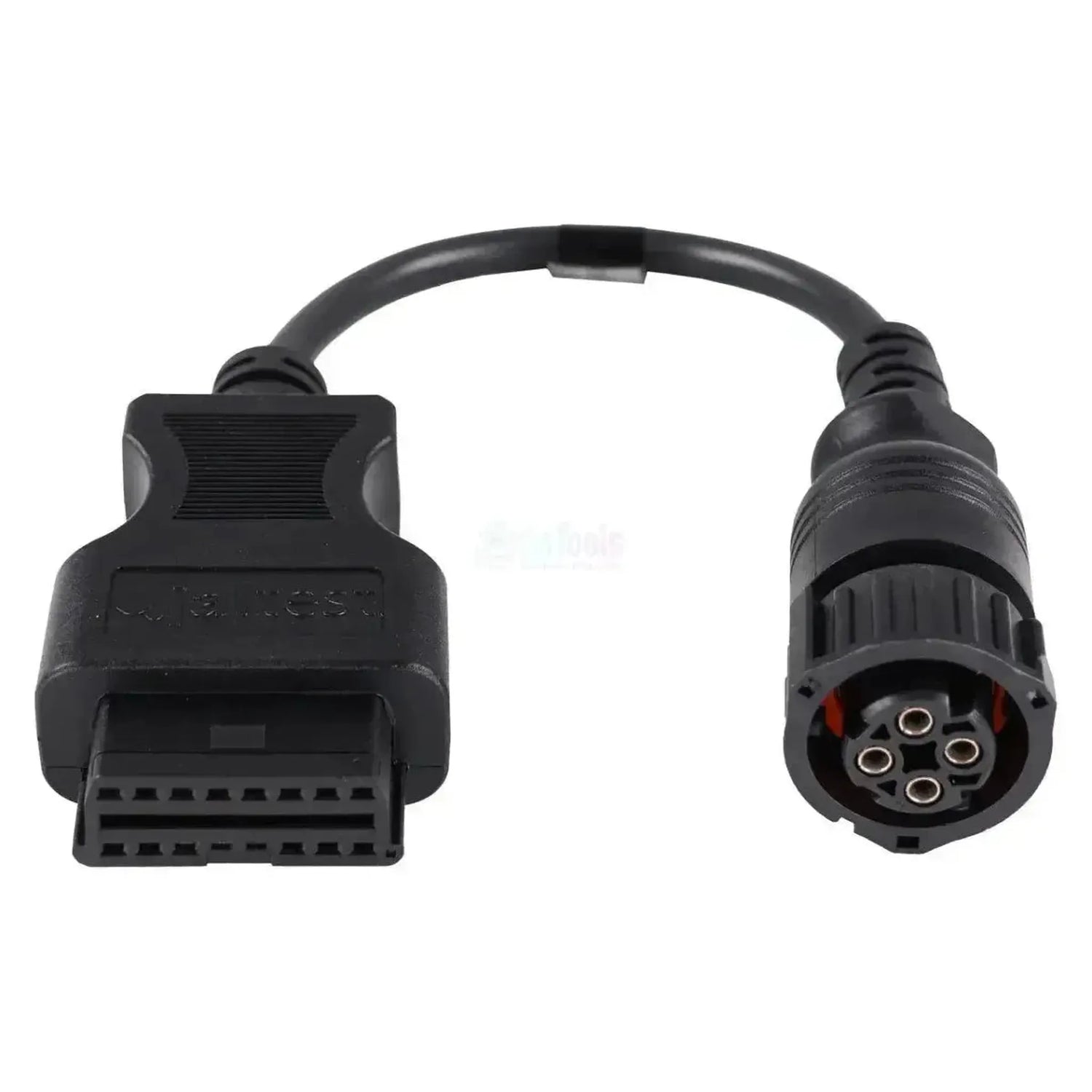

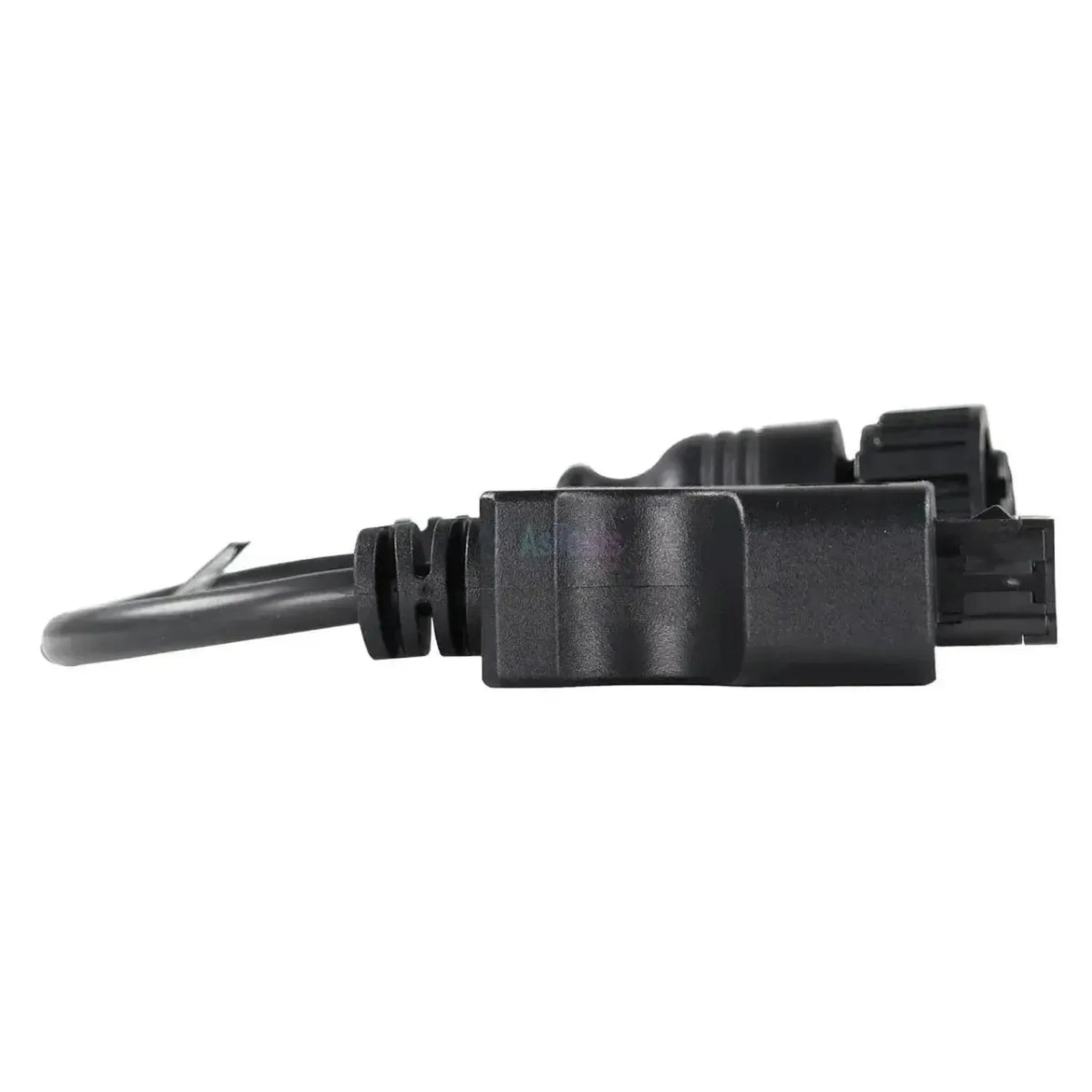

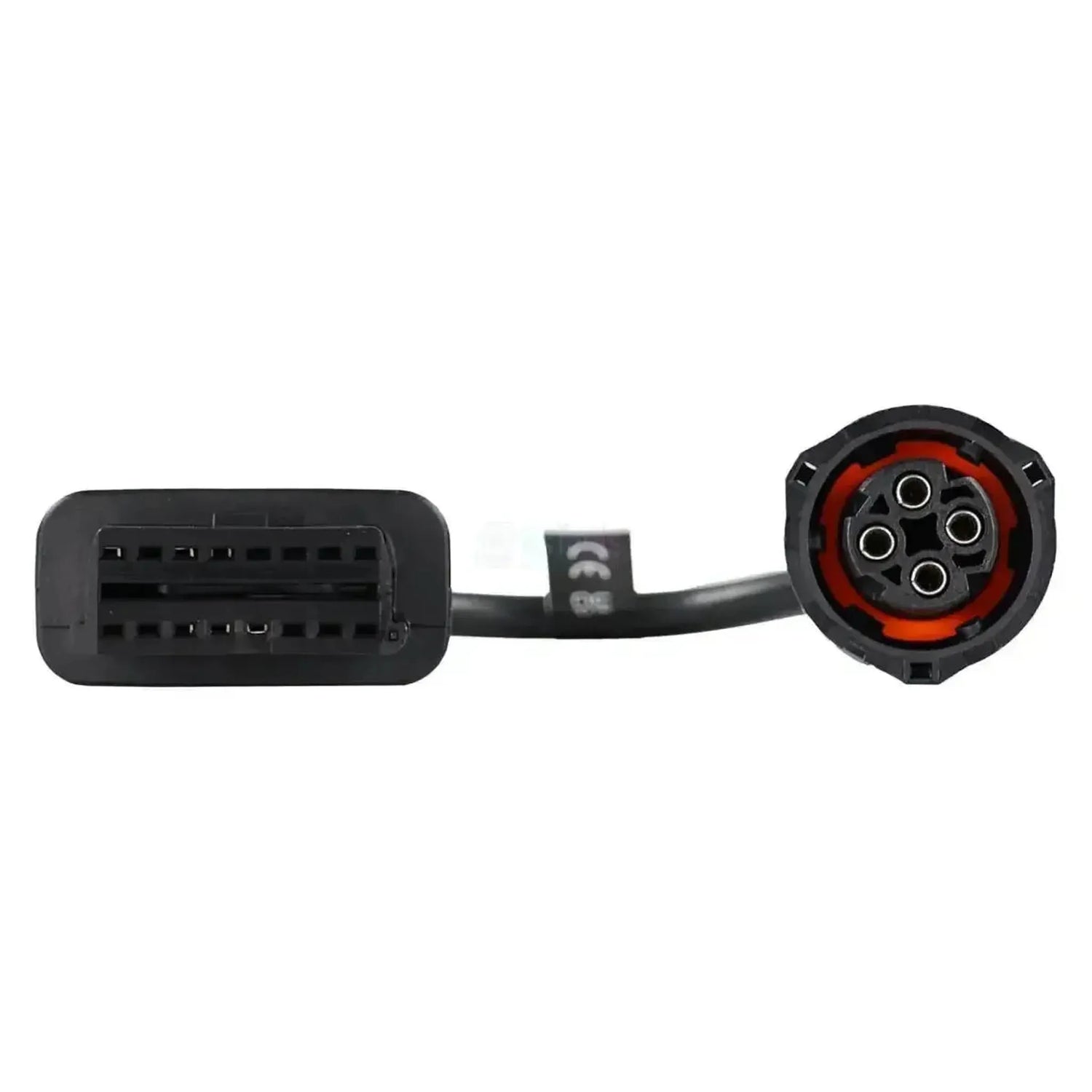

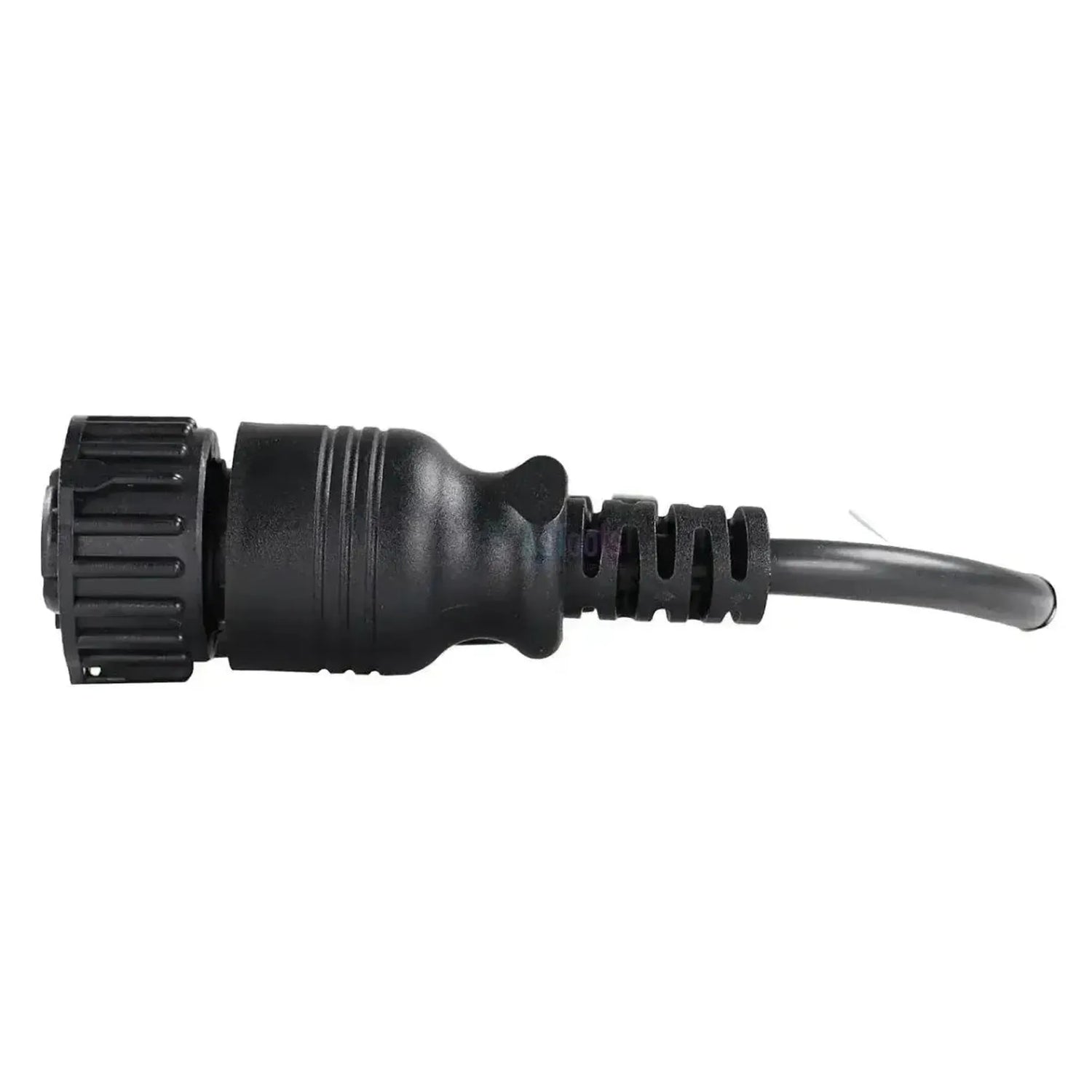

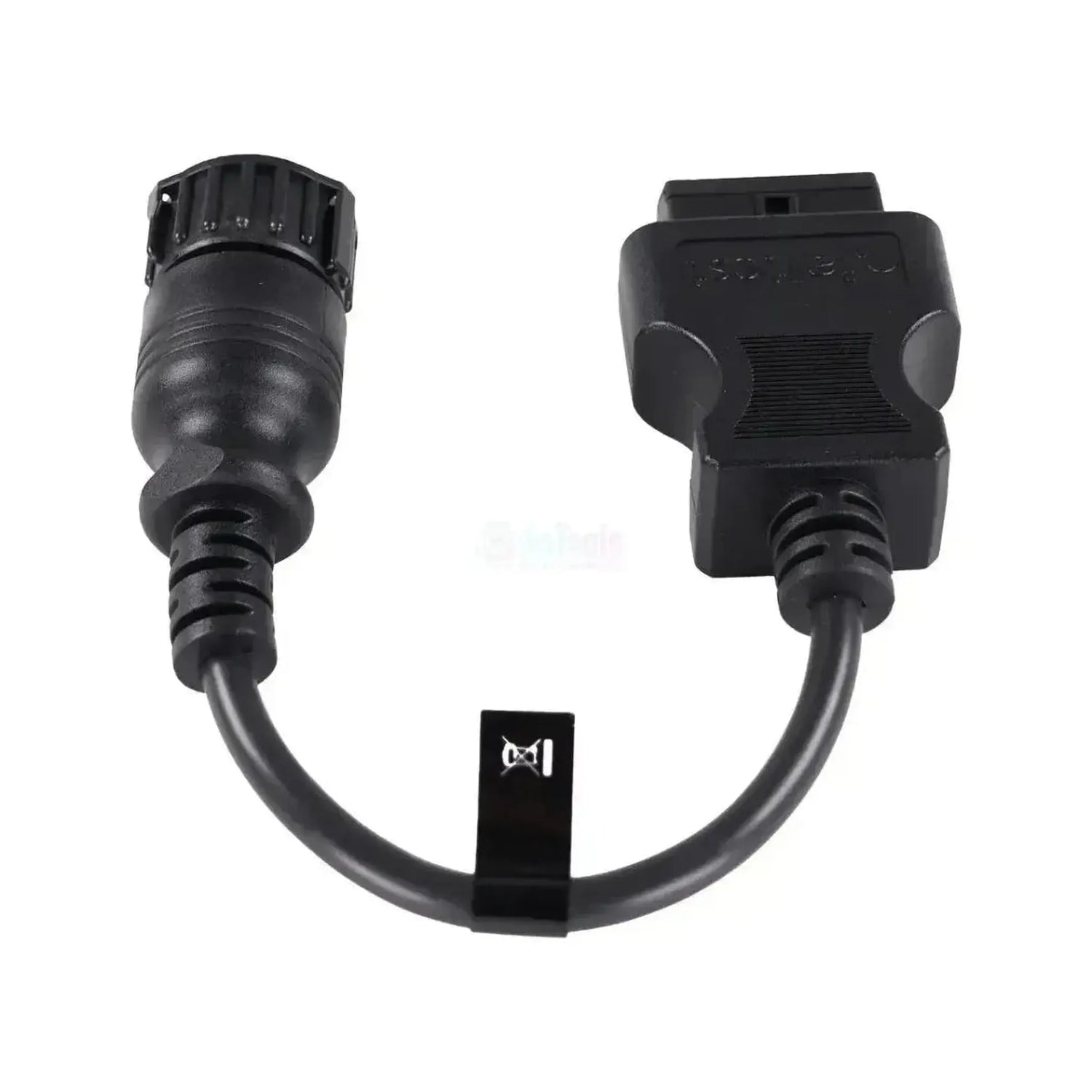

Jaltest JDC532A er CAN 4-polet diagnosekablet til Scania-motorer. På maskinsiden sidder et runde sorte bajonetstik med en riflet koblingsring og fire kontaktbøsninger omkring et kodet midterparti. På interfacesiden sidder det sorte 16-polet OBD2-stik. Kablet måler 28 til 30 cm og er uden modul eller separat strømstik.

Kablet betjener CAN-linjen på den nyere Scania-motorgeneration; den serielle RS232-linje på de ældre motorer går via JDC531A. Kablet er angivet til Jaltest Link V8.1 og V9. Da stikket hører til motoren, støder du på det i forskellige maskiner og på indenbordsmotorer.

FORDELE

✔Tilslutning til CAN-diagnoselinjen på Scania-industrimotoren, efterfølgeren til RS232-tilslutningen.
✔Giver adgang til Scania-motorstyringen EMS PDE og EDC MS6.2.
✔Angivet til Jaltest Link V8.1 og V9, altså også efter skift til det nyere interface.
✔Virker uanset maskinens mærke; afgørende er Scania-motoren med dette stik.

OPMÆRKSOMHEDSPUNKTER

✕Kun til den runde 4-polet CAN-udførelse; motorer med den flade 9-polet RS232-tilslutning kræver JDC531A.
✕Styringerne EDC MS5 og DEC2 (V7.0) på motorer med in-line indsprøjtningspumpe kan ikke nås med dette kabel.
✕Dækningen omfatter fejlkoder, måleværdier og ECU-data; servicintervaller, komponentstyring og parametre er ikke med.
✕Med 28 til 30 cm er kablet kort; Jaltest Link hænger tæt på tilslutningen i motorrummet.

Anvendelser og funktioner

Via denne forbindelse får Jaltest-softwaren adgang til motorstyringen på Scania-motoren via CAN-linjen. Det drejer sig om styringerne på pumpe-dyse-enheder. Styringerne på in-line indsprøjtningspumpe findes på RS232-linjen.

Styreenheder du kan tilgå

  • EMS PDE: Pumpe-forstøverenheder.
  • EDC MS6.2: Pumpe-forstøverenheder.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Signal ved værdier uden for området.
  • ECU-data: Serienummer og softwareversion.

Sådan bruger du den

  1. Kontroller stikket: Find det runde 4-polet stik på motoren.
  2. Tilslut: Sæt konnektoren på og drej ringen fast.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg Scania og motorstyringen.

Kompatible køretøjer og anvendelser

Afgørende er stikket, ikke maskinens mærke. Denne kabel passer til enhver Scania-motor med den runde 4-polet CAN-diagnosetilslutning. Jaltest dækker nedenstående motorserier, fra DC09 til og med DC16. Hvilket stik der sidder på din motor, kontrollerer du på stedet.

Scania:

  • DC09-serien: 9-liters industrimotorer.
  • DC12-serien: 12-liters udførelser.
  • DC13-serien: 13-liters industrimotorer.
  • DC16-serien: 16-liters V8-motorer.

Anvendelser:

  • Indbygget: I gravemaskiner, kraner, landbrugsmaskiner og løfte- og hejtøj.
  • Øvrige: Aggregater og indenbordsanvendelser.
💡
Godt at vide: 4-polet CAN-stikket hører til motoren og sidder i motorrummet. Du kan genkende det på den runde form med koblingsring; ældre Scania-motorer har i stedet en flad 9-polet D-sub til JDC531A. Kontroller først hvilken tilslutning der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC532A) | Scania (CAN) 4-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • AGV landbrug
  • OHW bygge- og terrænmaskiner
  • MHE intern transport
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC532A
Styreenheder
EMS PDE og EDC MS6.2 (motorstyring)
Påkrævet for brug
Jaltest Link V8.1 eller V9

Øvrige specifikationer

Anvendelse
Scania-motorer med 4-polet CAN-diagnosetilslutning
Tilslutning maskinside
4-polet CAN, rund bajonetkonnektor
