Jaltest  |  SKU: JDC501A

Jaltest (JDC501A) | Steyr 3-polet OBD – 16-polet OBD2 forløberkabel | Forbrændingsmotor

Regulær pris
€197,95 inkl.
€163,60 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

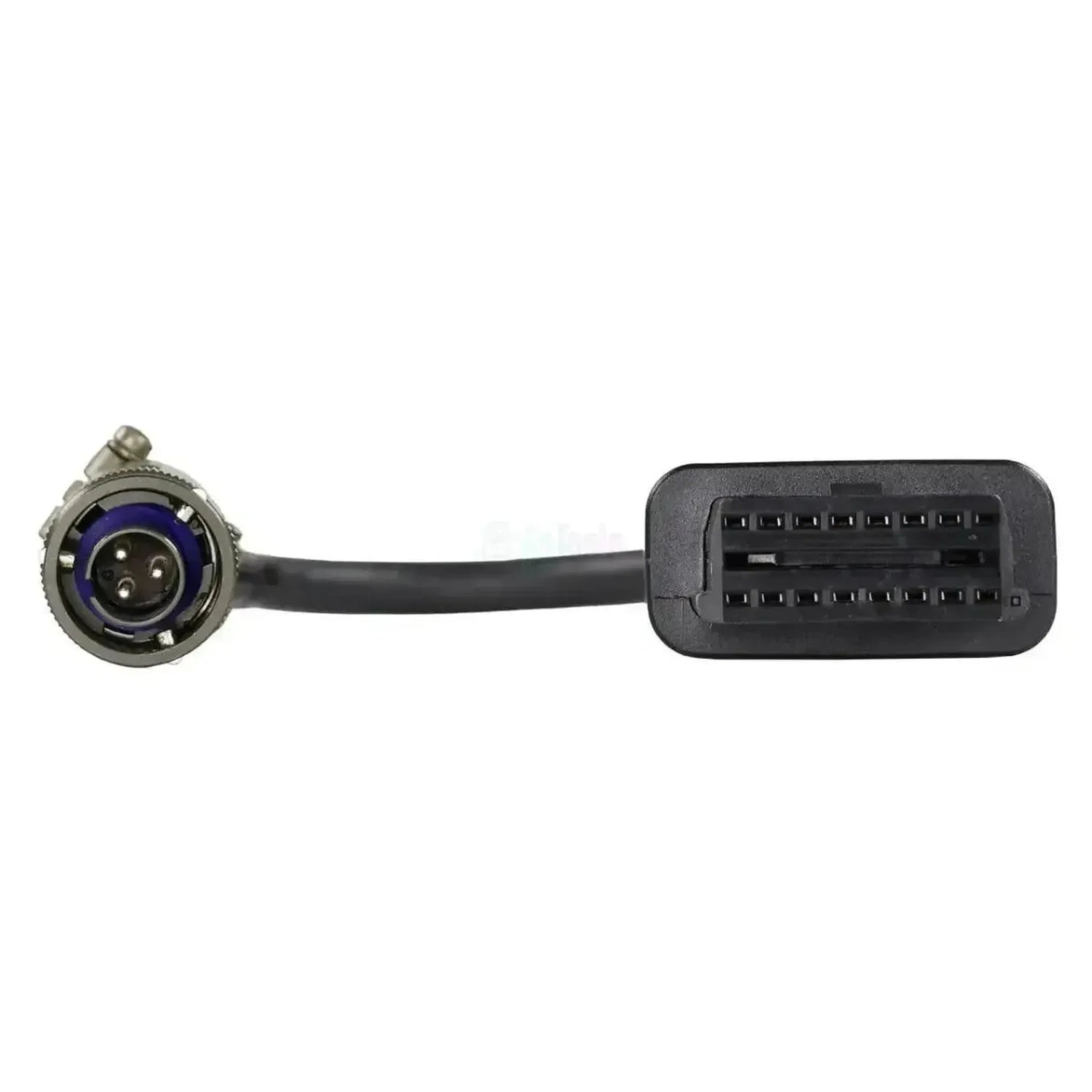

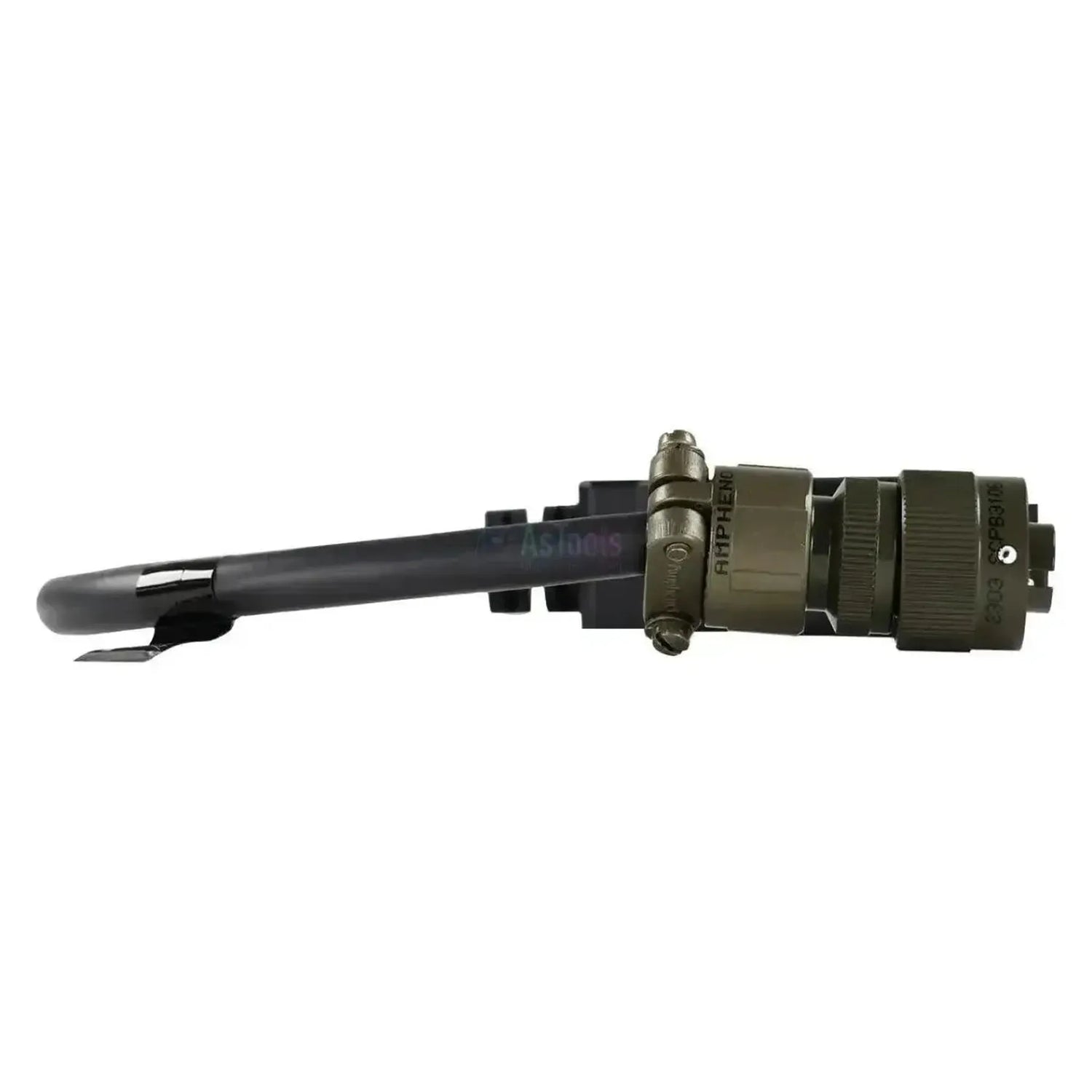

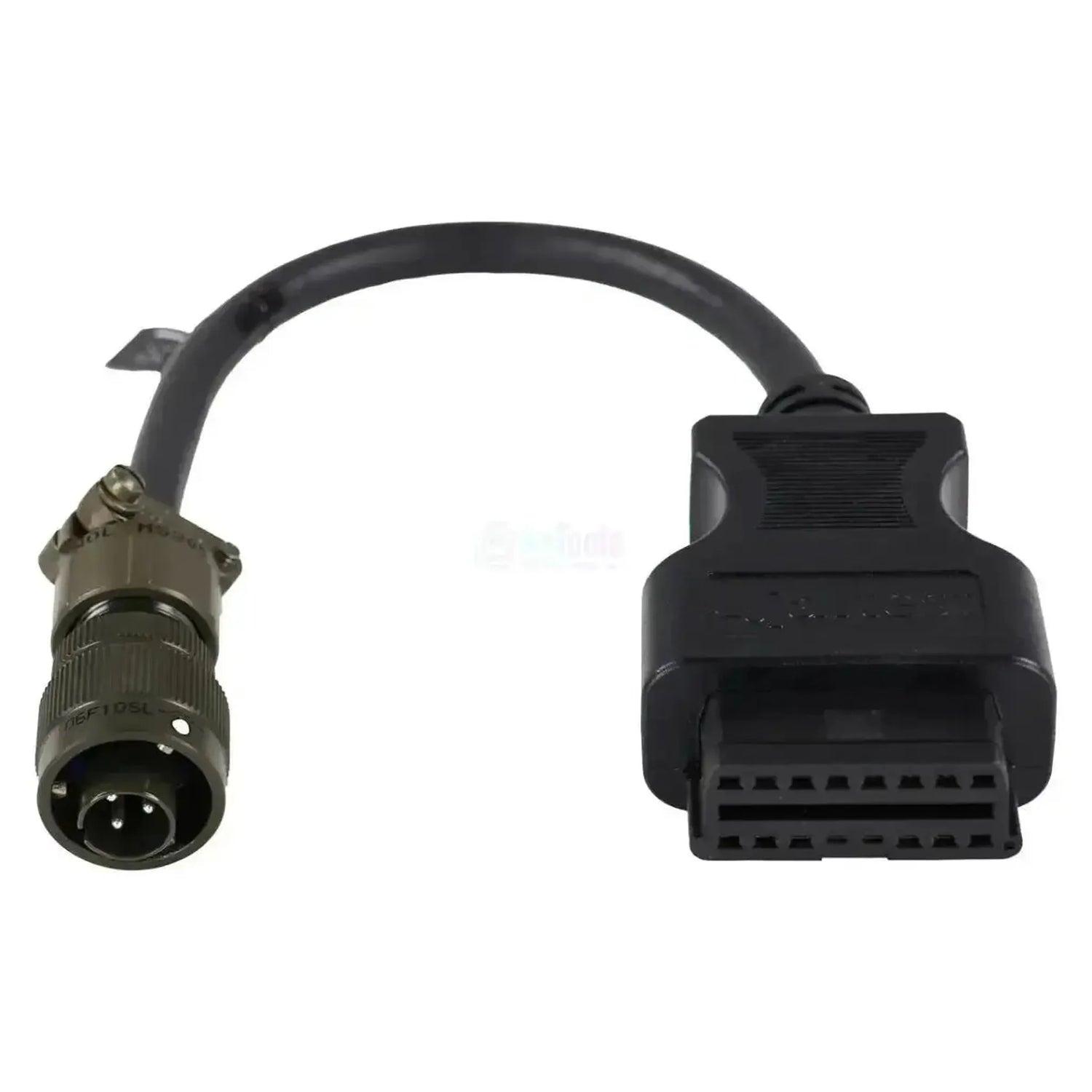

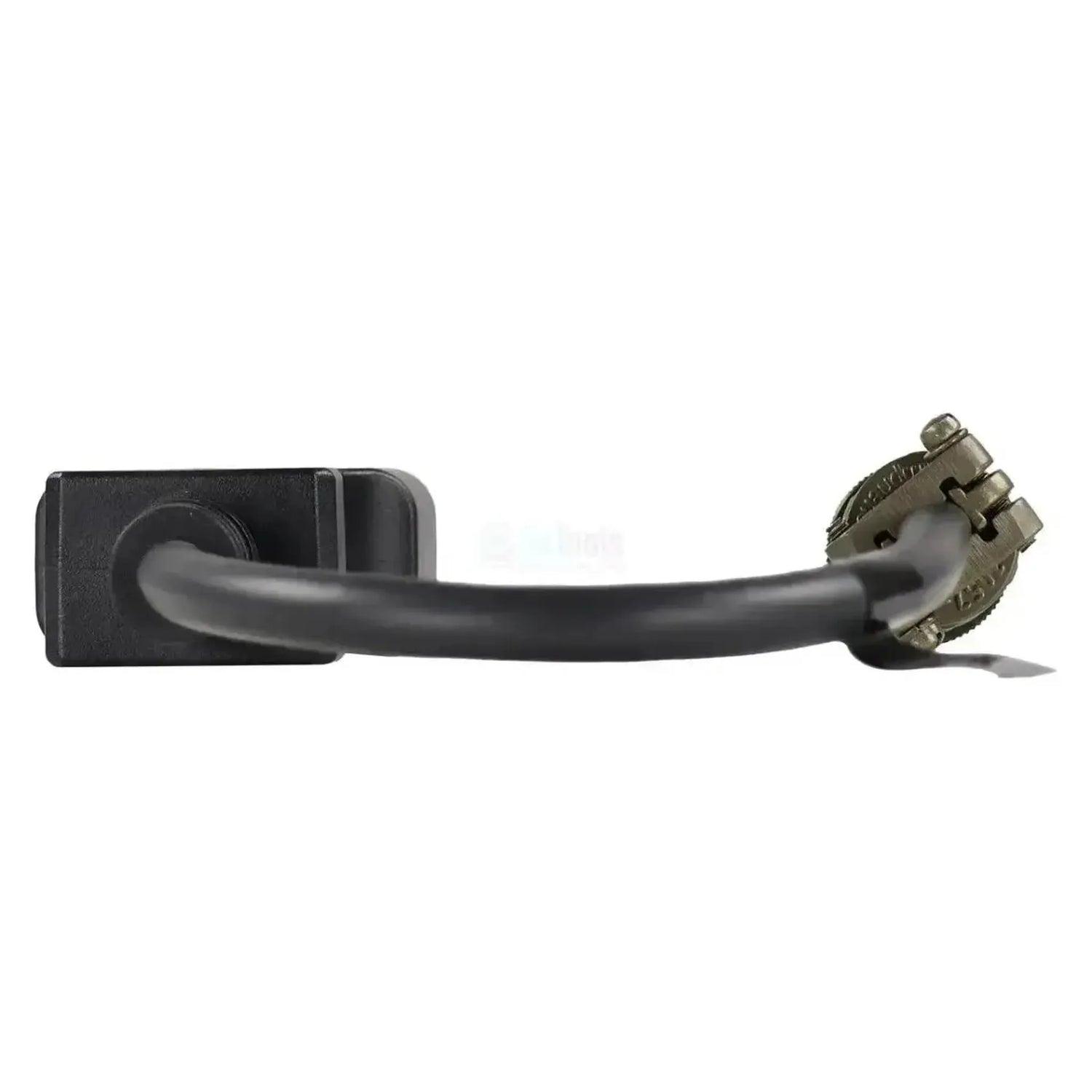

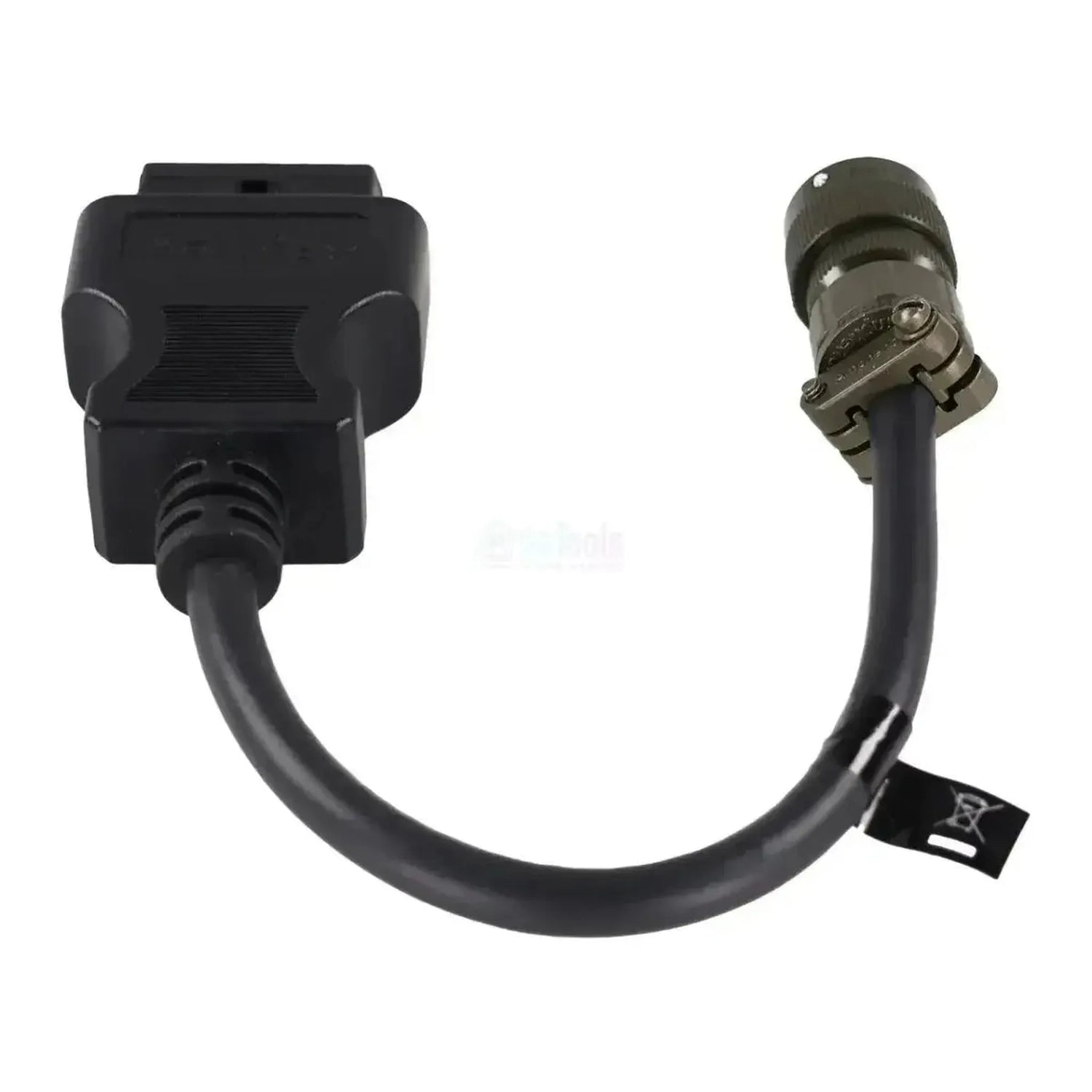

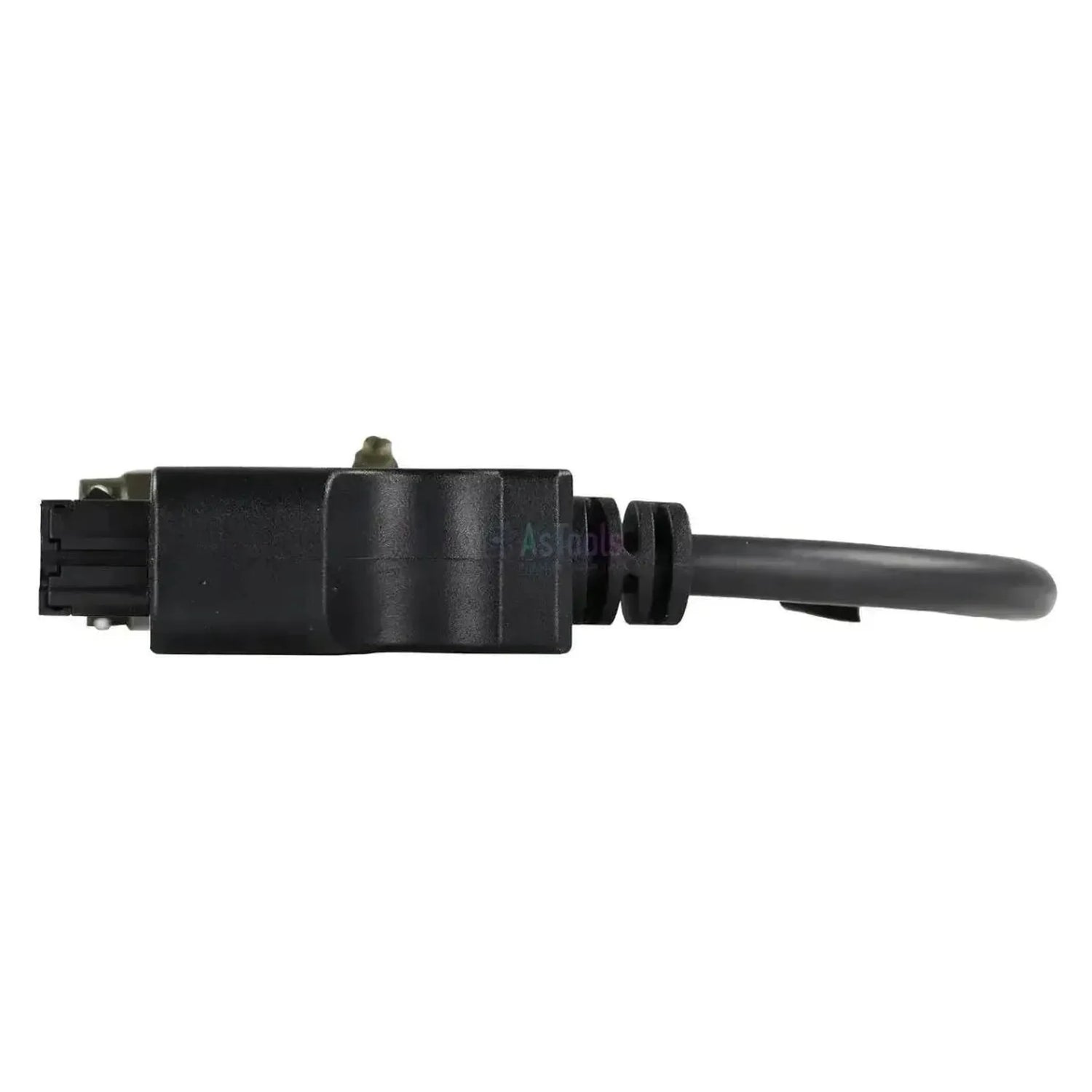

Jaltest JDC501A forbinder Steyr-motorers egen 3-polet diagnosetilslutning med 16-polet OBD2-bussen, som diagnosekablet fra Jaltest Link passer i. På maskinsiden sidder en rund metalbajonetstik med rillet ring, med en blå ring omkring den sorte kontaktholder og tre runde stifter. Kablet er 29-31 cm langt.

Med dette kabel når du de to Steyr-motorstyringer i dækningen, EDC CAN og UIS 1.0, med fejlkoder, måleværdier og ECU-data. Til 6-polet tilslutningen findes JDC502A, som har et tydeligt større stik og en rød ring. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest OHW og Jaltest Marine.

FORDELE

✔Giver adgang til begge Steyr-motorstyringer, som Jaltest dækker: EDC CAN og UIS 1.0.
✔Det samme kabel fungerer på stationære Steyr-motorer og på indenbordsmotorer; Jaltest dækker Steyr i begge områder.
✔Ved begge styreenheder findes fejlkoder, måleværdier og ECU-data i dækningen.
✔Fungerer med Jaltest Link V8.1 og V9: 16-polet OBD2-bussen optager diagnosekablet fra begge generationer.

OPMÆRKSOMHEDSPUNKTER

✕Passer kun til 3-polet Steyr-stikket med blå ring; 6-polet udgaven med rød ring kræver JDC502A.
✕Steyr-dækningen er fokuseret på aflæsning: Styring af komponenter, indstilling af parametre og kalibrering er ikke inkluderet.
✕Til Steyr-motorer tilbyder Jaltest ingen vedligeholdelsesnulstilling; servicintervaller er heller ikke medtaget.
✕Til brug kræves en Jaltest Link og en aktiv licens til Jaltest OHW eller Jaltest Marine.

Anvendelser og funktioner

Med denne forbindelse får du via Jaltest-softwaren adgang til styringen af Steyr-motoren med 3-polet tilslutning. Jaltest samler disse styreenheder i dækningsgruppen Steyr Engines; diagnosetilslutningen sidder på eller ved siden af motorblokken.

Styreenheder du kan tilgå

  • EDC CAN: CAN-udgave af motorstyringen.
  • UIS 1.0: Motorer med pumpe-dyseenheder.

Hvad du kan gøre

  • Fejlkoder: Læse og slette.
  • Måleværdier: Med justerbare alarmgrænser.
  • ECU-data: Data fra styreenheden.

Sådan bruger du den

  1. Kontroller stikket: Find 3-polet stikket med blå ring.
  2. Tilslut: Fastgør JDC501A med bajonetlåsen.
  3. Tilslut Link: Forbind OBD2-siden med Jaltest-kablet.
  4. Tænd for tændingen: Tænd for tændingen uden at starte motoren.
  5. Aflæsning: Vælg Steyr Engines og styreenheden.

Kompatible motorer og anvendelser

Det er motoren, der er afgørende, ikke maskinen den er indbygget i. Steyr-motorer monteres som løs drivenhed, og derfor placerer Jaltest dækningen ved selve motoren. Den samme motor findes derfor i stationære motorer og i indenbordsmotorer; om der sidder et 3-polet eller et 6-polet stik på din motorblok, kontrollerer du på stedet.

Steyr:

  • Steyr Engines: Dækningsgruppen med EDC CAN og UIS 1.0.
  • Stationære anvendelser: Maskiner og aggregater med indbygget Steyr-motor.
  • Motorer til indenbordsbåde: Steyr er også dækket af Jaltest-dækningen for motorer til indenbordsbåde.
💡
Godt at vide: De to Steyr-stik kan du også skelne uden at tælle: 3-polet-stikket på dette kabel har en blå ring omkring kontaktholderen, mens 6-polet stikket til JDC502A er tydeligt større og har en rød ring. Kontroller, hvilket stik der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC501A) | Steyr 3-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
3-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
29 til 31 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC501A
Styreenheder
EDC CAN og UIS 1.0 (motorstyring)

Øvrige specifikationer

Anvendelse
Steyr-motorer med 3-polet diagnosestik
Interface
Jaltest Link V8.1 og V9, via den 16-polet OBD2-diagnosekabel
Nødvendig for brug
Jaltest Link og en aktiv licens til Jaltest OHW eller Jaltest Marine
