Jaltest  |  SKU: JDC304A

Jaltest (JDC304A) | Wabco (ATC/MTS) 4+4-polet OBD – 16-polet OBD2 adapterkabel | Bus

Regulær pris
€127,95 inkl.
€105,74 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

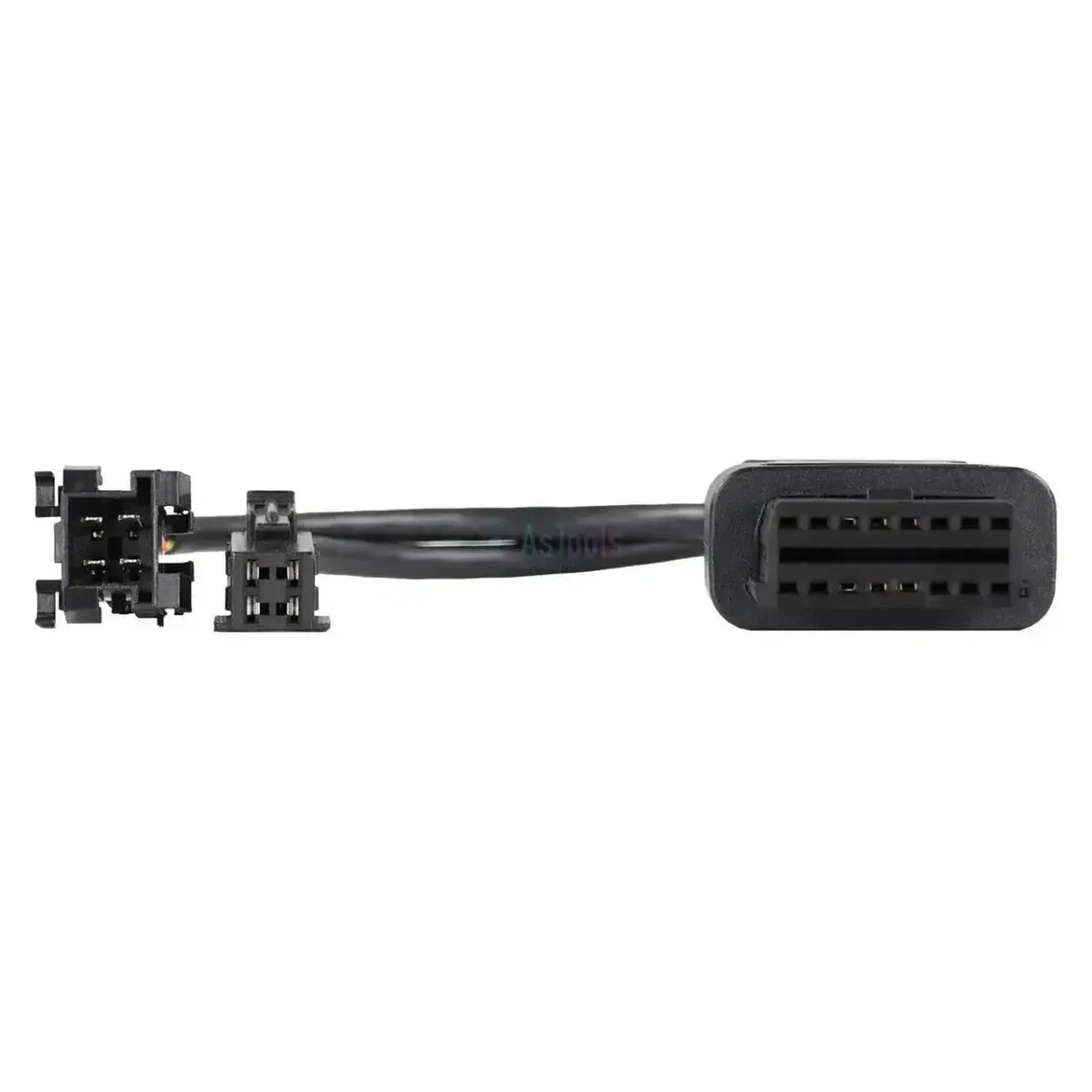

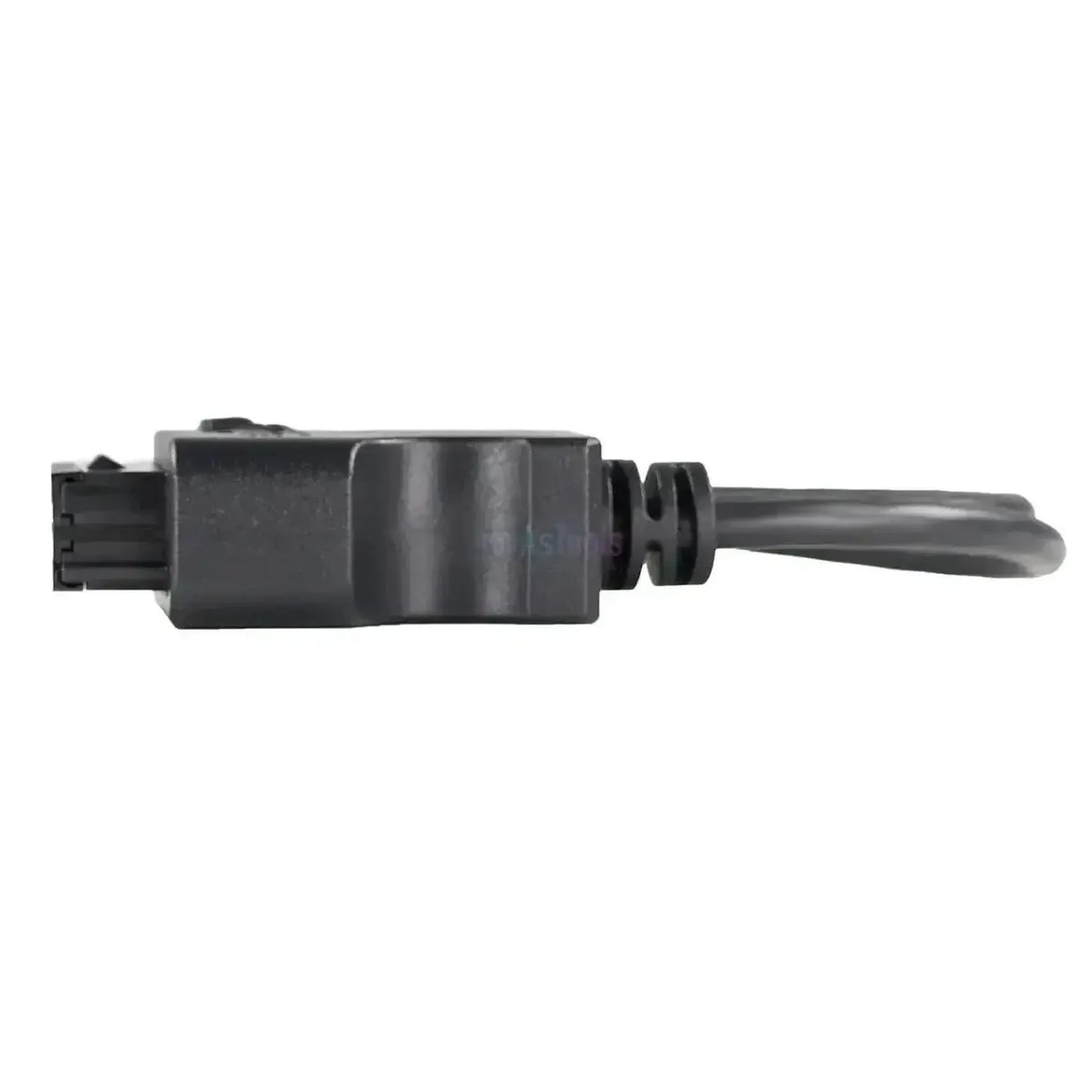

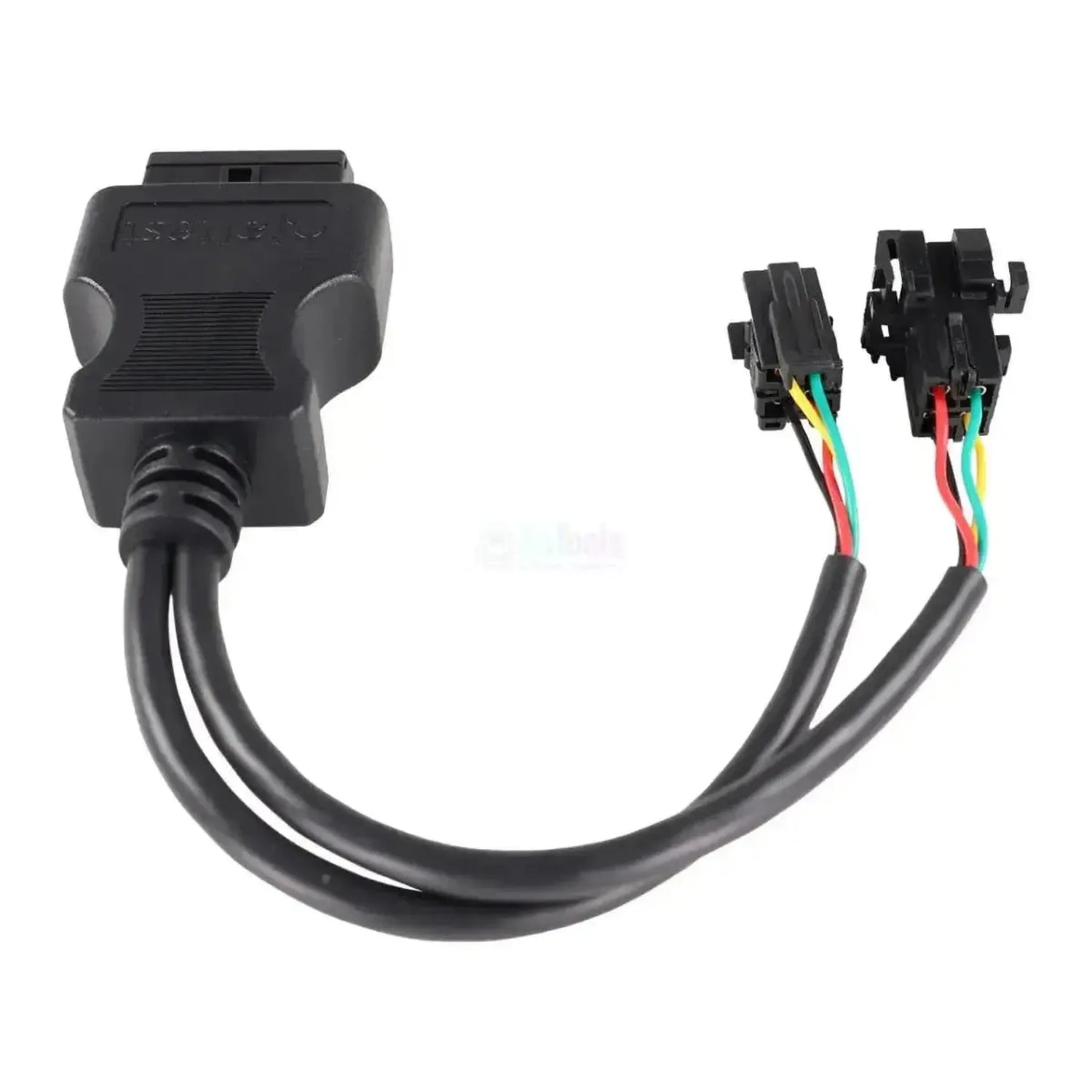

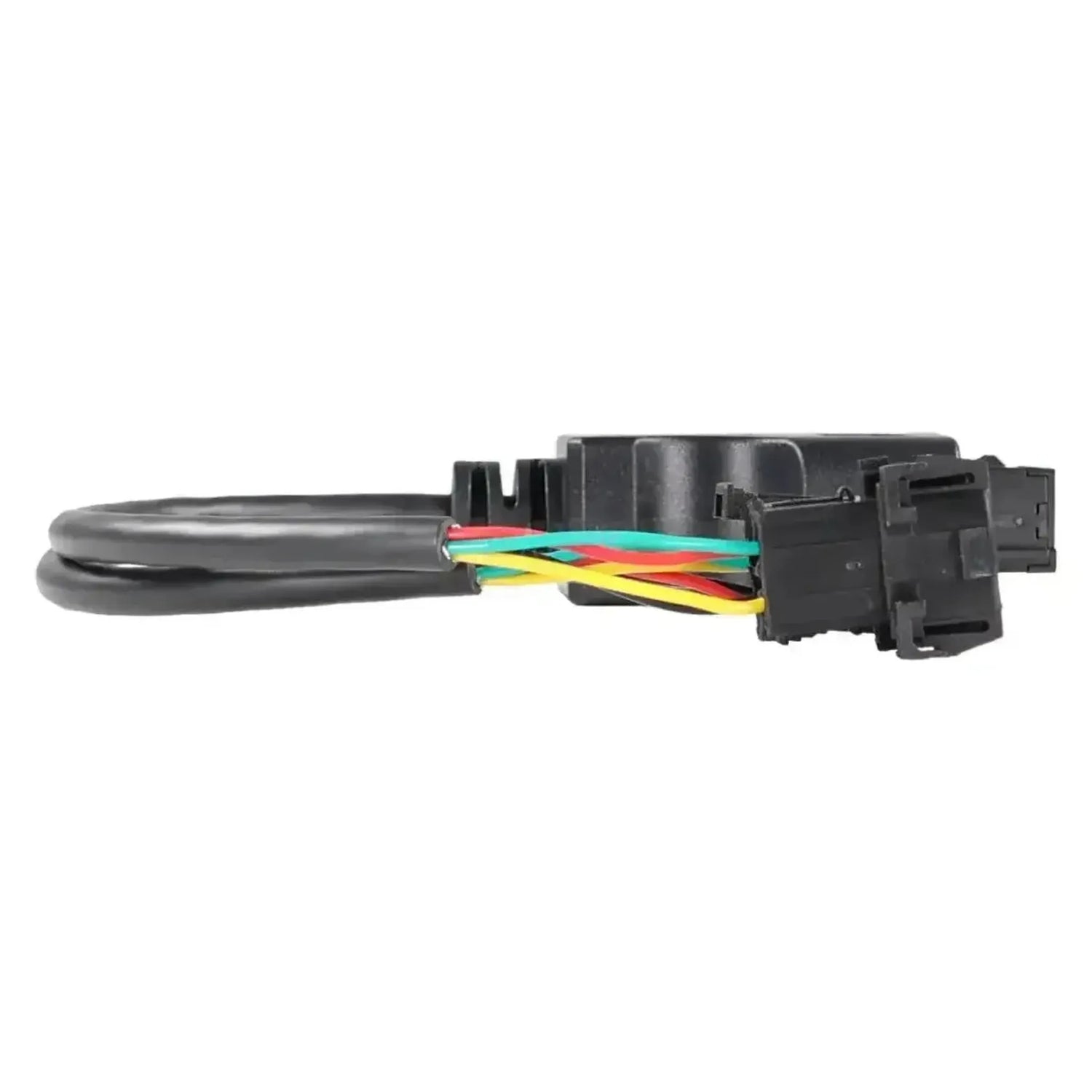

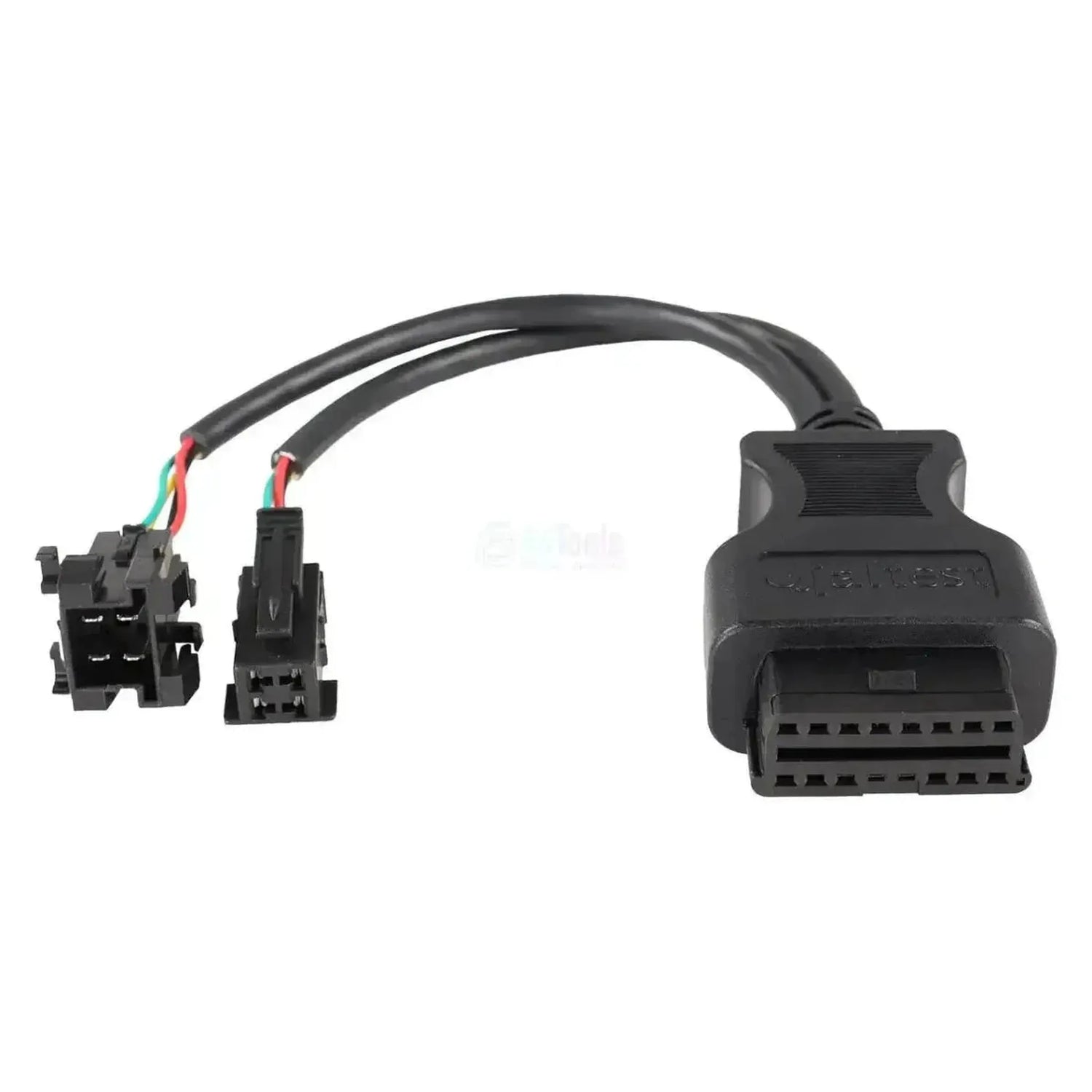

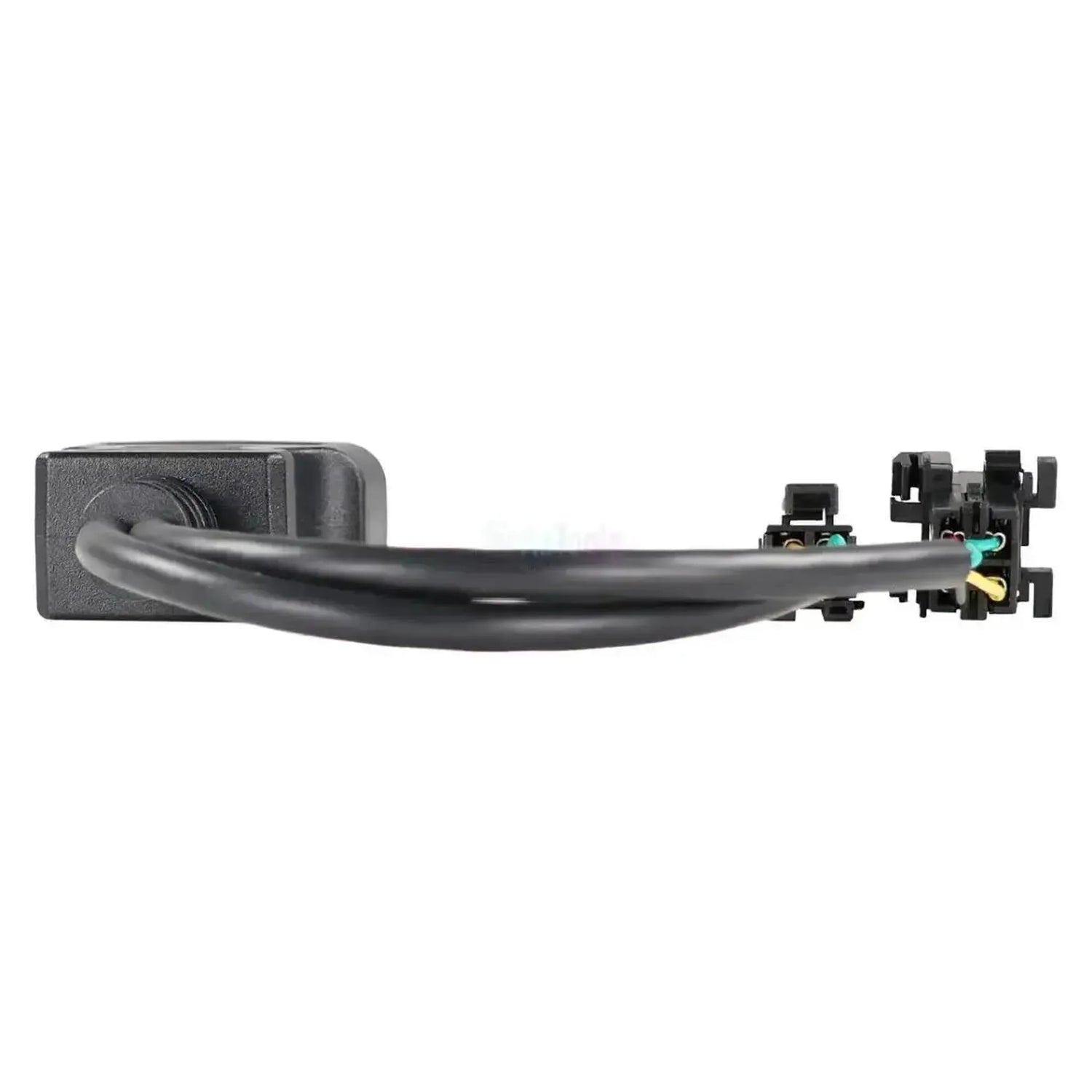

Jaltest JDC304A forbinder de to 4-polede diagnosestik fra Wabco-buselektronikken med 16-polet OBD2-stikket til diagnosekablet fra din Jaltest Link. På OBD2-siden deler kablet sig i to grene, hver med et sort 4-polet stik med låsetap og to rækker med to positioner. Den ene gren har gule, hvide og blå ledere, den anden røde, sorte og grønne.

Med begge grene tilsluttet når Jaltest-softwaren frem til ATC og ATC Coach, klimareguleringen, og til MTS, den modulære dørstyring. På den måde vurderer du dørfejl og klimaproblemer ved hjælp af fejlkoder og målte værdier. For disse to systemer er dækningen begrænset til udlæsning. Kablet virker med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Kablet deler sig i to grene, så du kan nå klimaanlægget og dørstyringen uden at skulle flytte stikket.
✔Kablet følger Wabco-styreenheden, ikke karrosserileverandøren; Jaltest angiver blandt andet ATC og MTS til Solaris og Solbus.
✔Dørfejl og klimaproblemer vurderer du ud fra fejlkoder og målte værdier i stedet for kun med måleren.
✔Virker med både Jaltest Link V8.1 og Link V9, altså også med den nyeste interface.

BEMÆRK

✕For ATC og MTS er dækningen begrænset til udlæsning. Styring af komponenter, parametre og kalibrering er for disse systemer ikke med i dækningstabellen.
✕De øvrige Wabco-systemer, såsom ABS/ASR, EBS, ECAS-luftaffjedringen og TPMS, kan du ikke nå med dette kabel; de har et eget stik.
✕De to stik sidder ikke på OBD-pladsen, men ved styreenheden, i et koblingsskab i kabinen eller ved døren.
✕Med 28 til 30 cm er kablet kort, så du arbejder ved siden af koblingsskabet og ikke fra førerpladsen.

Anvendelser og funktioner

Kablet er beregnet til at læse komfort- og karrosserielektronikken i bussen. Det drejer sig om systemer med en egen styreenhed, uafhængigt af drivlinjen. Nedenstående enheder stammer fra Wabco-dækningen fra Jaltest.

Styreenheder du kan tilgå

  • ATC og ATC Coach: Automatisk klimaregulering.
  • MTS: Modulær dørstyring.

Hvad du kan gøre

  • Fejlkoder: Udlæs og slet efter reparation.
  • Målte værdier: Temperatur og dørpositioner.
  • Fejlmeddelelse: Se meddelelsen fra MTS'en selv.

Sådan bruger du den

  1. Find stikkene: Find de to 4-polede stik ved styreenheden.
  2. Tilslut: Sæt begge grene af JDC304A i.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Tænd for bussens tænding.
  5. Udlæsning: Vælg busmærket og derefter ATC eller MTS.

Kompatible køretøjer og anvendelser

Det afgørende er systemet, ikke busmærket. Kablet hører til Wabco ATC-klimareguleringen og Wabco MTS-dørstyringen med 4+4-polet tilslutningen. Jaltest omfatter blandt andet disse enheder i dækningen for Solaris og Solbus; stikket på styreenheden afgør, om kablet passer.

Wabco ATC:

  • Bybusser og regionalbusser: Med ATC-klimareguleringen på 4+4-polet tilslutningen.

Wabco MTS:

  • Busser med MTS: Den modulære styring, der styrer dørene.

Busmærke:

  • Ikke afgørende: Jaltest angiver begge systemer blandt andet til Solaris og Solbus.
💡
Godt at vide: De to 4-polede stik sidder ved styreenheden selv, i et koblingsskab i kabinen eller ved døren. Du genkender dem på låsetappen og de to rækker med to positioner. Wabco bruger et forskelligt stik for hvert system, så kontrollér ved styreenheden, hvilken tilslutning der sidder på, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC304A) | Wabco (ATC/MTS) 4+4-polet OBD - 16-polet OBD2 adapterkabel | Bus

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
4+4-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC304A
Styreenheder
ATC og ATC Coach (klimastyring), MTS (dørstyring)
Påkrævet for brug
Jaltest Link V8.1 eller V9 og Jaltest-diagnosesoftware

Øvrige specifikationer

Anvendelse
Wabco ATC-klimaregulering og Wabco MTS-dørstyring (bus)
