Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | 7+7-benet (CAN ISO 7638-1) – 16-bens OBD2-adapter | Trailer

Regulær pris
€236,95 inkl.
€195,83 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

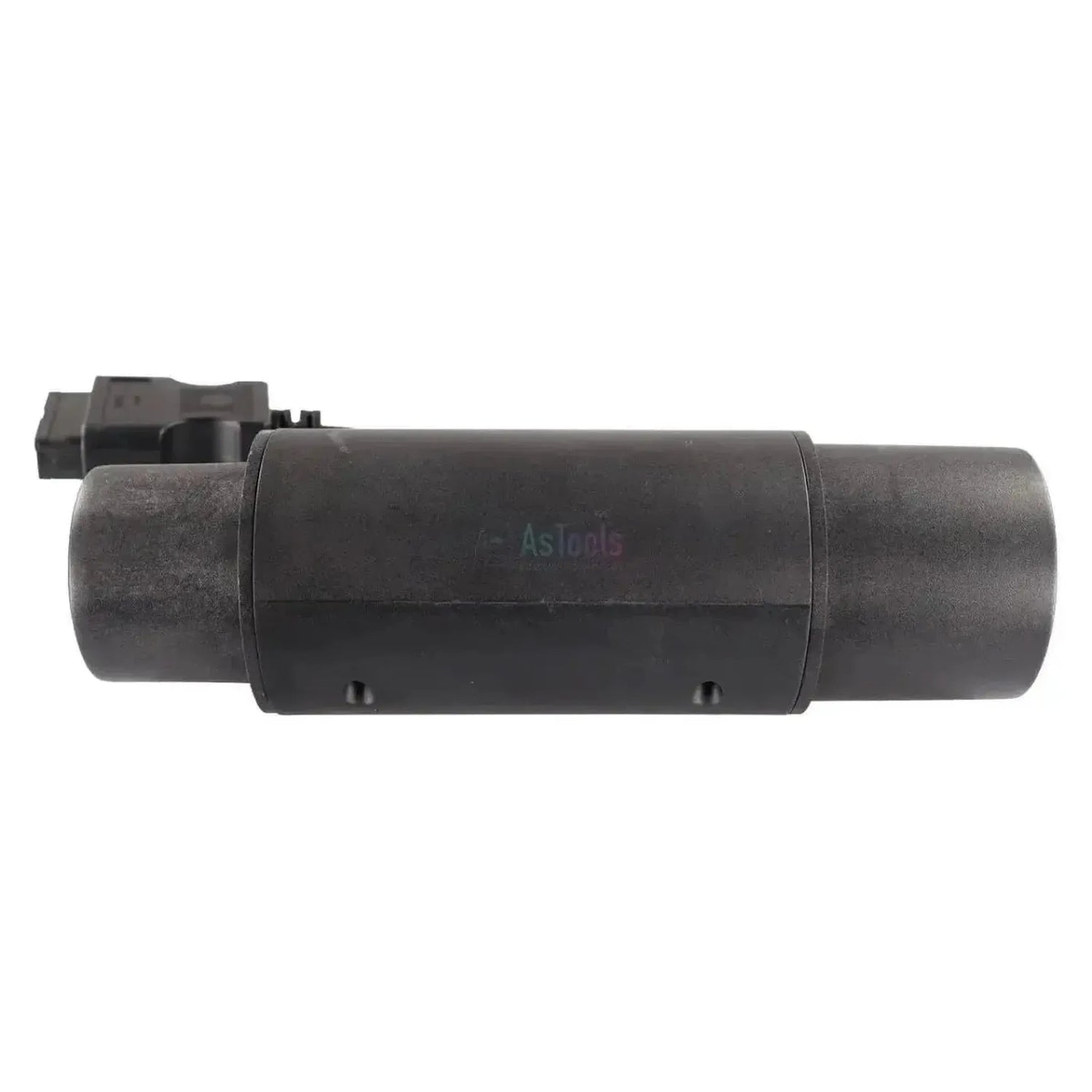

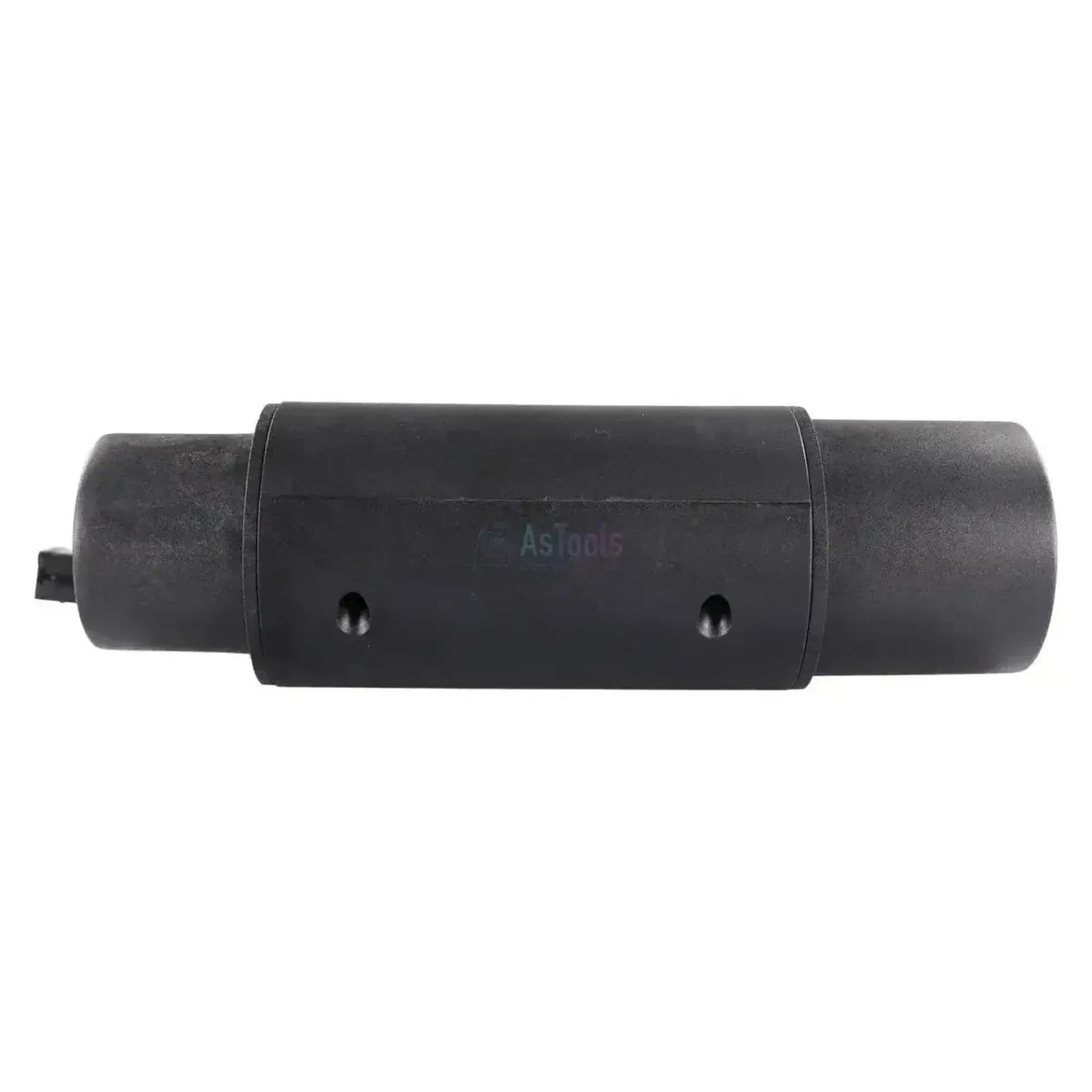

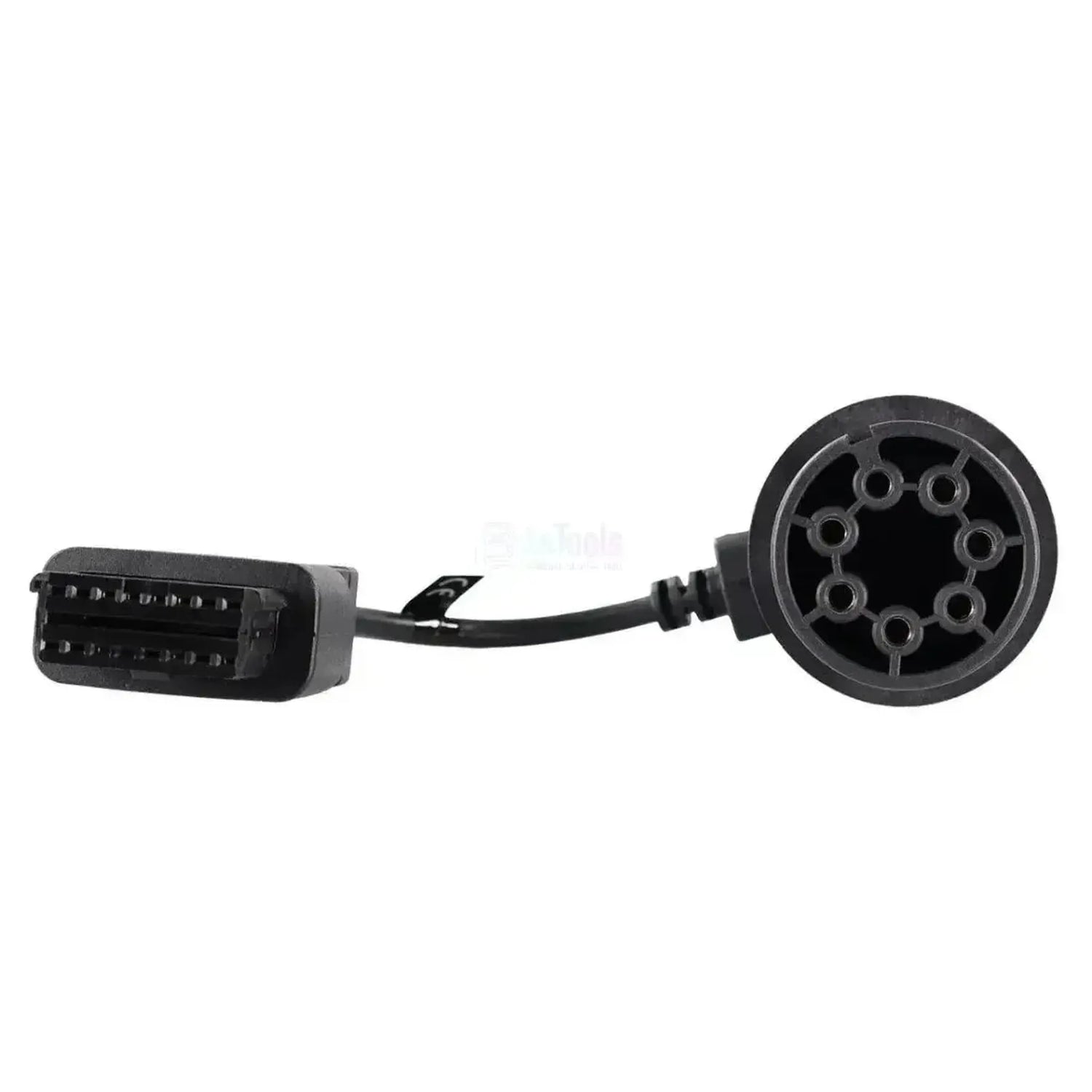

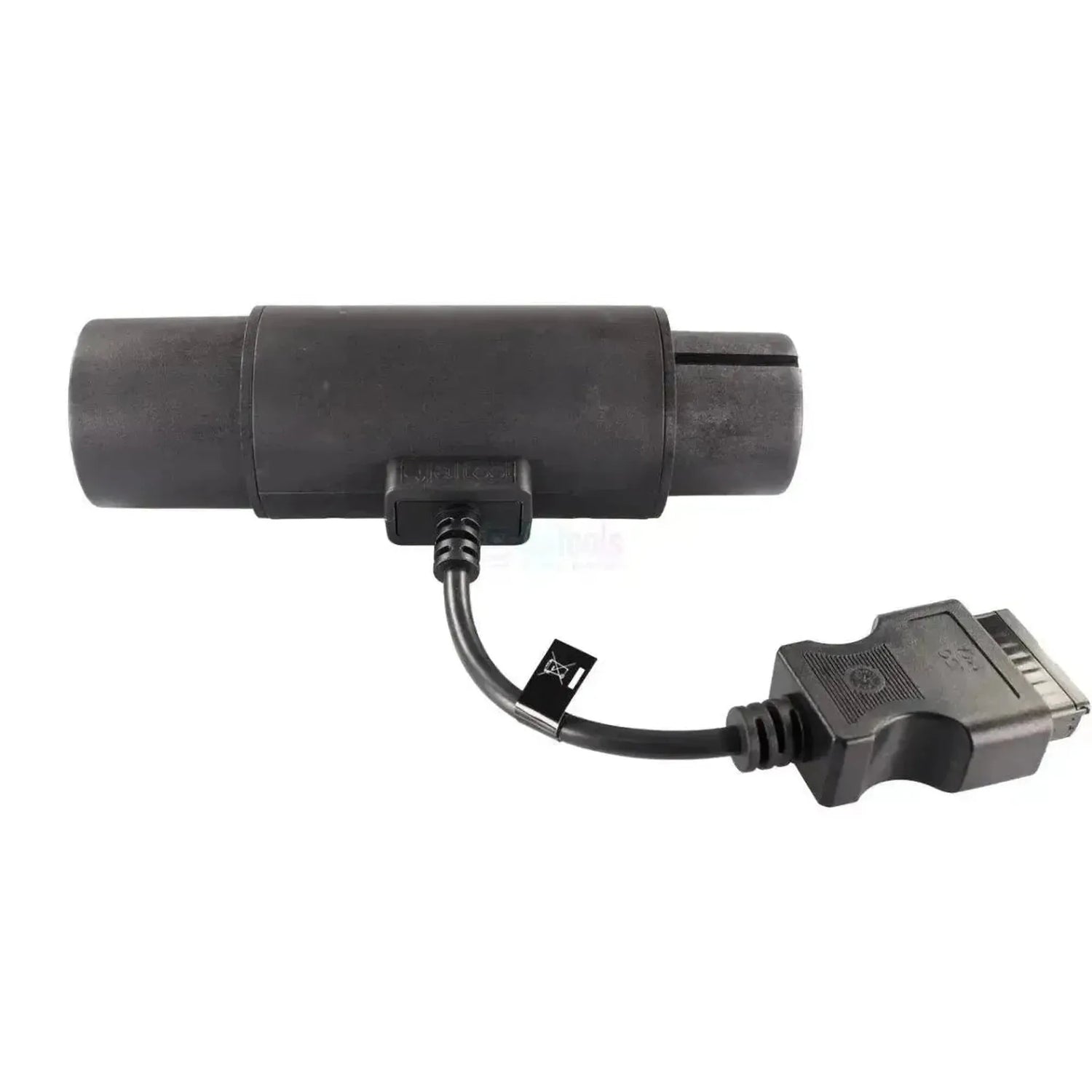

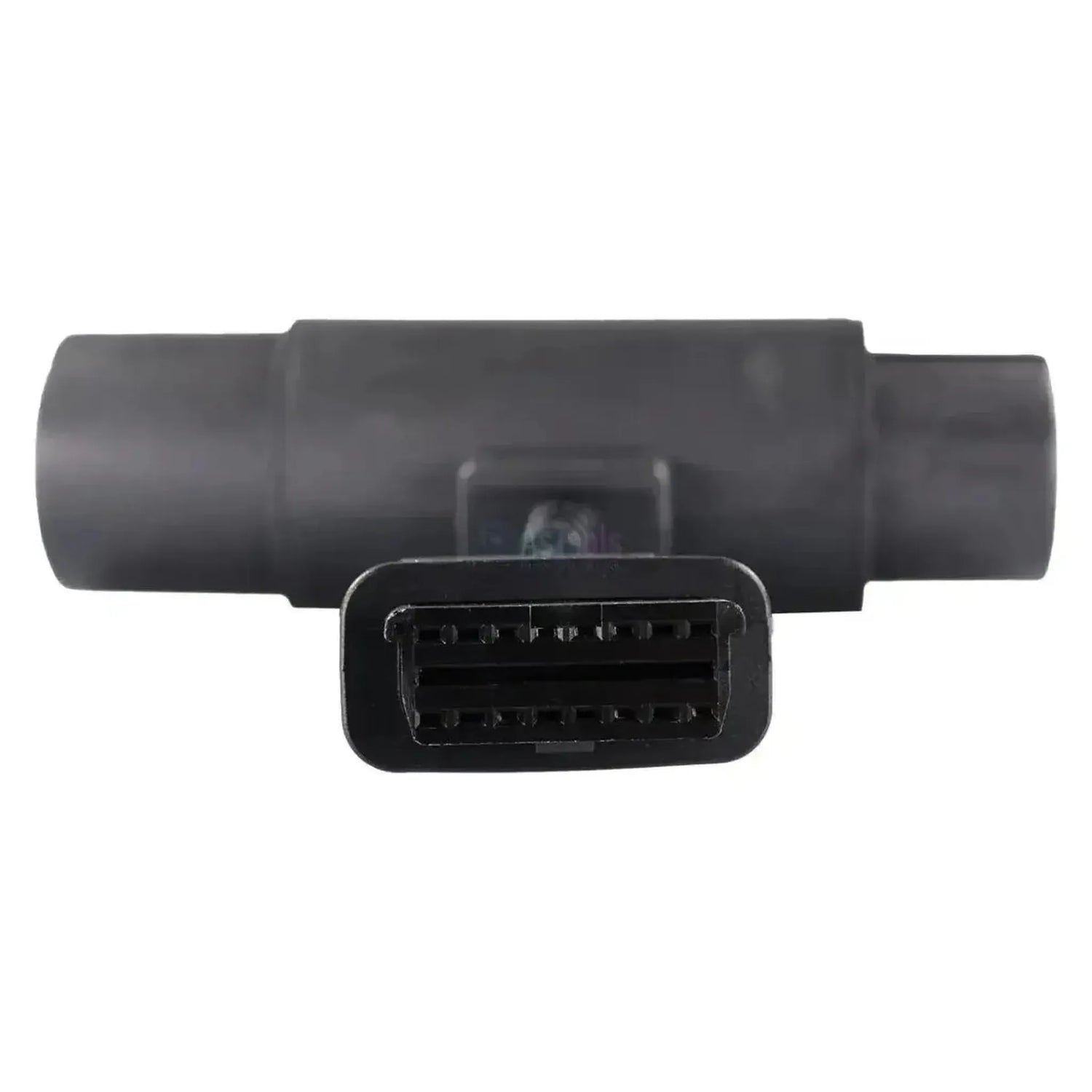

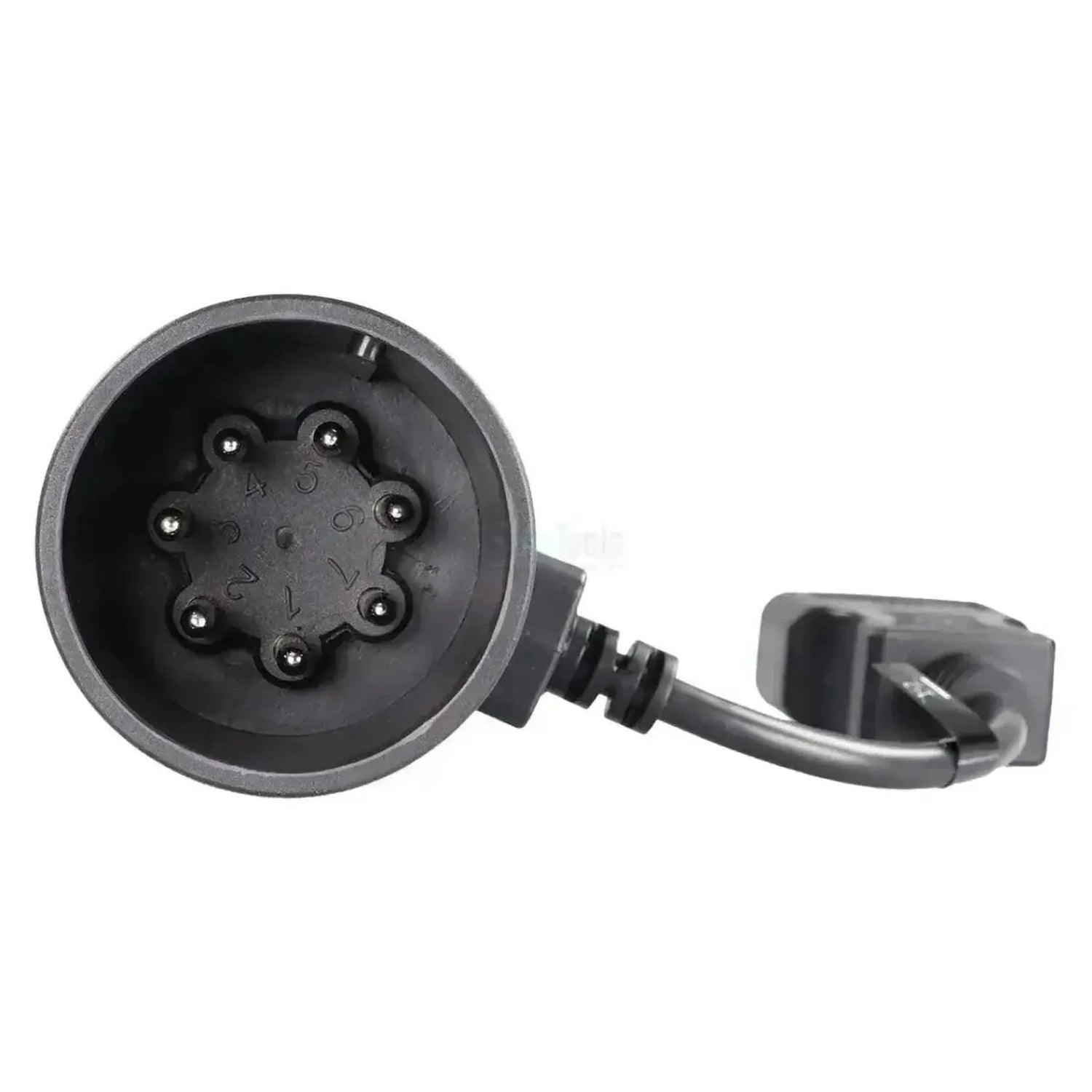

Den Jaltest JDC110A er en adapter, der hænger som et T-stykke i forbindelsen mellem trækkøretøj og påhængsvogn via den 7-polede ISO 7638-1-forbindelse. Det sorte, runde hus har på den ene side et stik med ben og på den anden side den runde åbning med en oprejst kam, så den eksisterende forbindelse fortsat er gennemgående. Vinkelret herpå går et kort kabel på 22 til 29 cm til et 16-polet OBD2-stik.

Via denne forgrening kommer diagnoseudstyret ind på CAN-linjen, som følger med i forbindelsen, og dermed til ABS/EBS på påhængsvognen. Da tilslutningen er standardiseret, er du ikke bundet til én chassisfabrikant. Denne udgave er angivet til 24V og til Jaltest Link V8.1 og V9, og hører under Jaltest CV.

FORDELE

✔Virker på den standardiserede ISO 7638-1-tilslutning og er dermed ikke bundet til ét trailermærke.
✔Det T-stykke lader den eksisterende forbindelse fortsætte, med ben på den ene side og den runde åbning på den anden.
✔Slutter i et 16-polet OBD2-stik, så du tilslutter det direkte til interfacets OBD2-diagnosekabel.
✔Specificeret for 24V og for både Link V8.1 og Link V9.

BEMÆRK

✕Virker kun på påhængsvogne, der fører CAN på ISO 7638-1-tilslutningen. Sender trailerelektronikken sine data efter SAE J2497 over forsyningslederen, er JDC112A den rigtige.
✕Dette er 24V-udgaven efter ISO 7638-1; 12V-udgaven efter ISO 7638-2 har nummeret JDC110B.
✕Med 22 til 29 cm arbejder du ved koblingen på påhængsvognens forside, ikke fra førerhuset.
✕Hvilke styreenheder du finder, bestemmes af selve påhængsvognen og ikke af denne adapter.

Anvendelser og funktioner

Via denne forgrening kommer du ind på CAN-netværket i påhængsvognen. For ABS/EBS er ISO 7638-1-forbindelsen den standardiserede forsynings- og datavej. Hvilke styreenheder der ellers sidder på netværket, varierer fra påhængsvogn til påhængsvogn og fra chassisfabrikant til chassisfabrikant.

Styreenheder du kan tilgå

  • ABS/EBS: Bremseregulering på påhængsvognen.
  • Øvrige enheder: På CAN-netværket, afhængigt af påhængsvognen.

Hvad du kan gøre

  • Fejlkoder: Læs og slet.
  • Måleværdier: Følg live.
  • Komponenter: Styr aktuatorer.
  • Parametre og kalibreringer: Hvor Jaltest tilbyder dem.
  • Servicenulstillinger: Efter reparation.

Sådan bruger du det

  1. Start software: Åbn Jaltest CV på pc'en.
  2. Forbind Link: Slut Link V8.1 eller V9 til pc'en.
  3. Isæt T-stykket: Sæt JDC110A i ISO 7638-1-forbindelsen.
  4. Diagnosekabel: Tilslut OBD2-stikket til diagnosekablet.
  5. Aflæsning: Vælg påhængsvognen og systemet.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke mærket. Denne adapter passer til enhver påhængsvogn eller anhænger med en 7-polet ISO 7638-1-tilslutning, hvor CAN følger med. Tilslutningen sidder foran på påhængsvognen, ved koblingen til trækkøretøjet.

Anvendelse:

  • Påhængsvogne og anhængere: Med en 7-polet ISO 7638-1-tilslutning.
  • Chassisfabrikanter: Alle fabrikanter, der anvender denne standardiserede forbindelse.

Hvilken udgave du har brug for:

  • JDC110A (dette produkt): 24V, CAN på ISO 7638-1.
  • JDC110B: 12V, efter ISO 7638-2.
  • JDC112A: Data efter SAE J2497 over forsyningslederen.
💡
Godt at vide: På ISO 7638-forbindelsen følger CAN-linjen med. Sender trailerelektronikken sine data i stedet over forsyningslederen efter SAE J2497, hører JDC112A til. Kontroller det på selve påhængsvognen, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC110A) | 7+7-polet (CAN ISO 7638-1) - 16-polet OBD2 Adapter | Trailer

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapter
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Trailer-kabelsæt

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
7+7-polet ISO 7638-1
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2
Via hvilke datalinjer kablet overfører signaler. Køretøjet og testeren skal bruge samme kommunikationsform.Kommunikation
  • CAN-bus
Ved hvilken systemspænding kablet fungerer. Lastbiler og anhængere bruger som regel 24 V.Spænding
24 V

Diagnosefunktioner

De kan nulstille servicemeddelelsen eller serviceintervallet efter en service.Nulstilling af service
Ja

Mål og vægt

Styreenheder
ABS/EBS til anhænger
Referencenummer
JDC110A

Øvrige specifikationer

Anvendelse
Trailerdiagnose via CAN på ISO 7638-1
Længde
22 til 29 cm
Del af kabelsæt
Trailer-kabelset (70002024)
