Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-polet OBD – 16-polet OBD2 adapterkabel | Landbrugsvoertujer

Regulær pris
€168,95 inkl.
€139,63 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

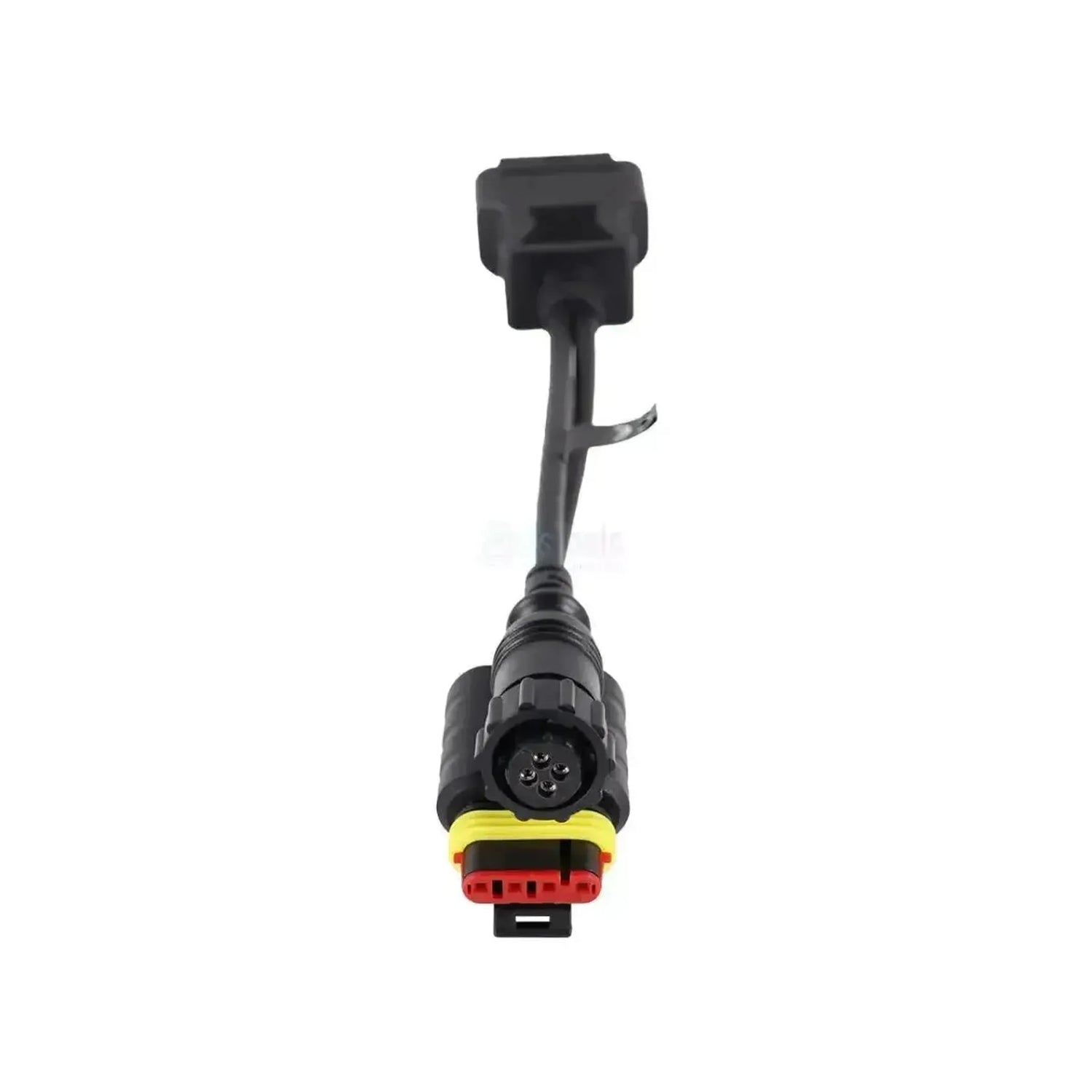

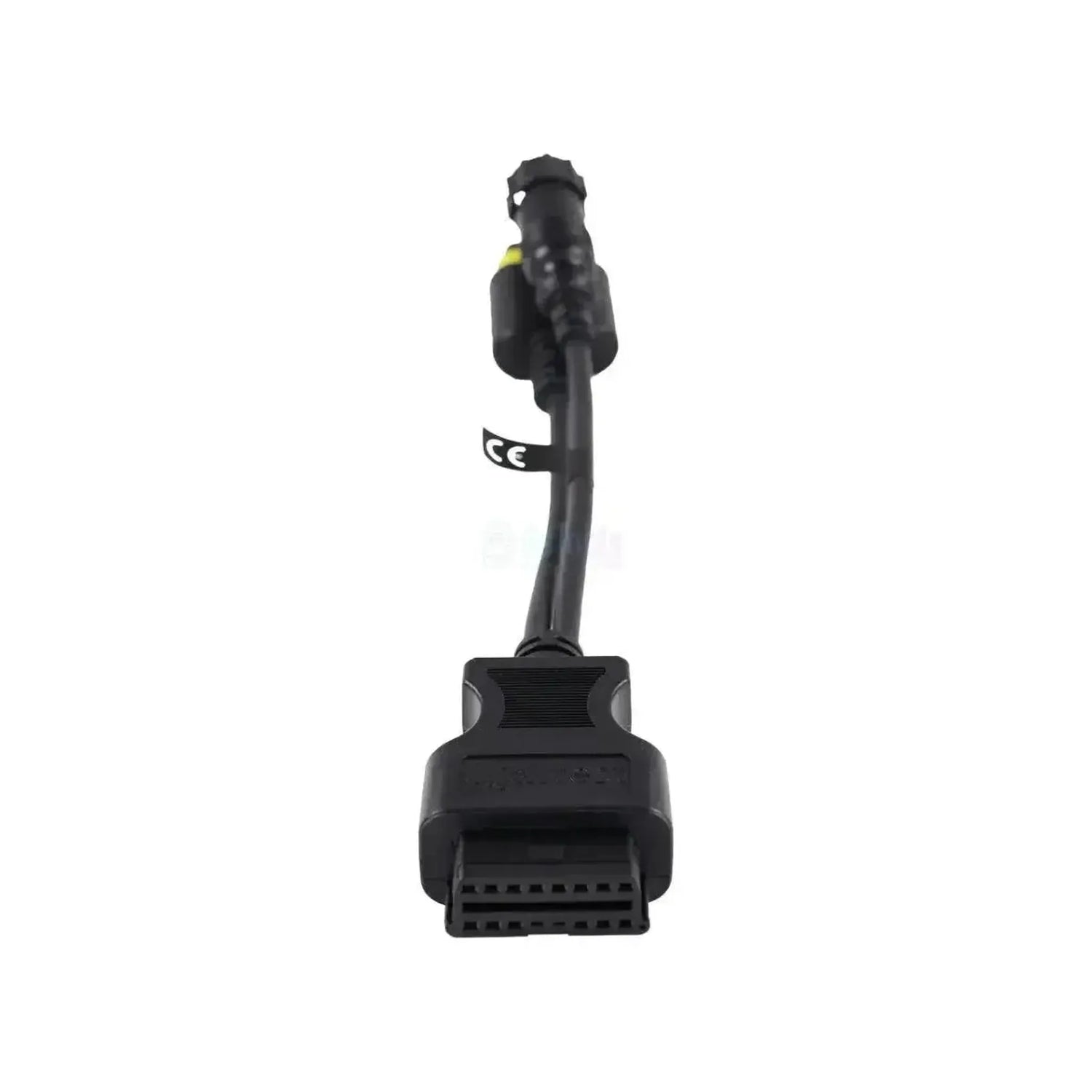

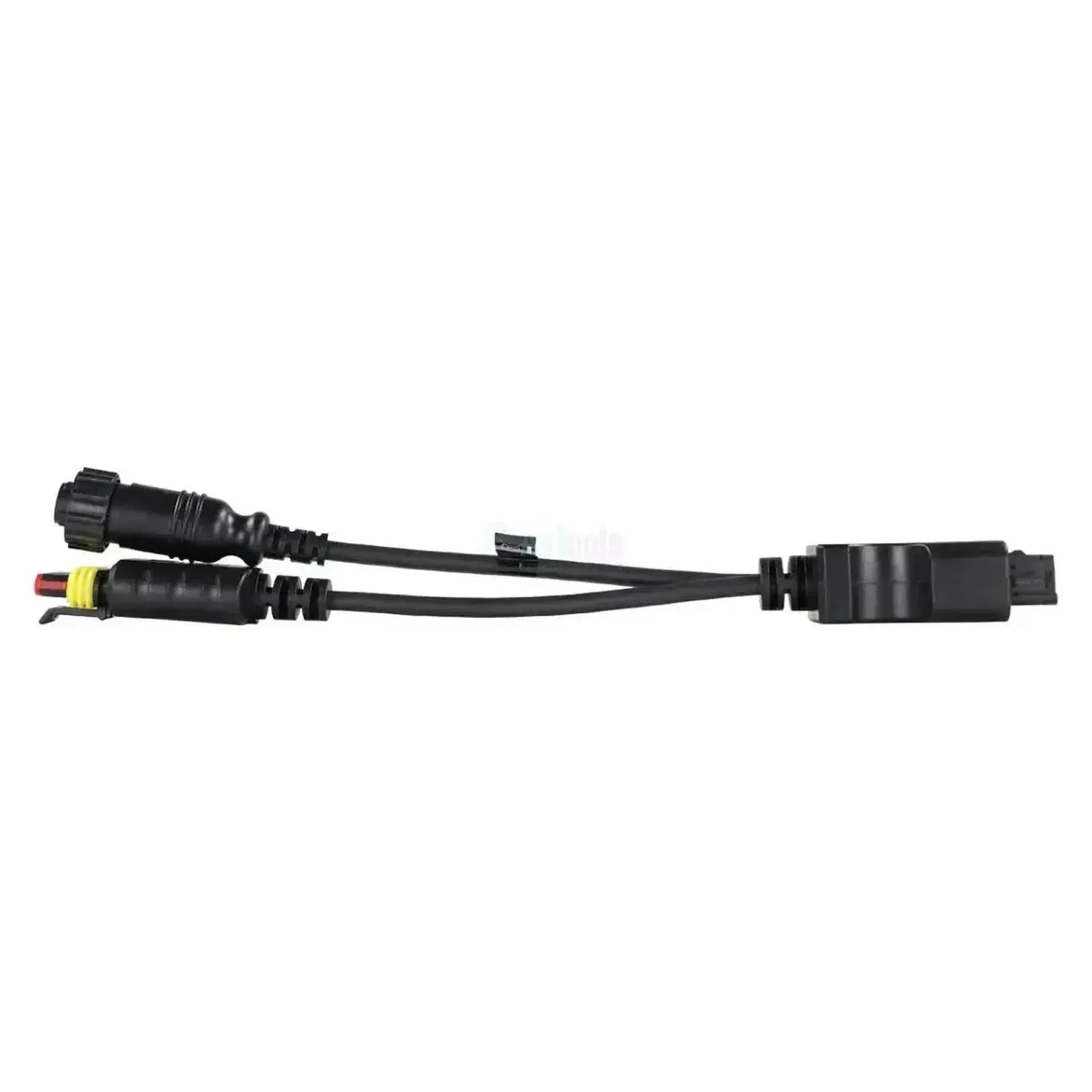

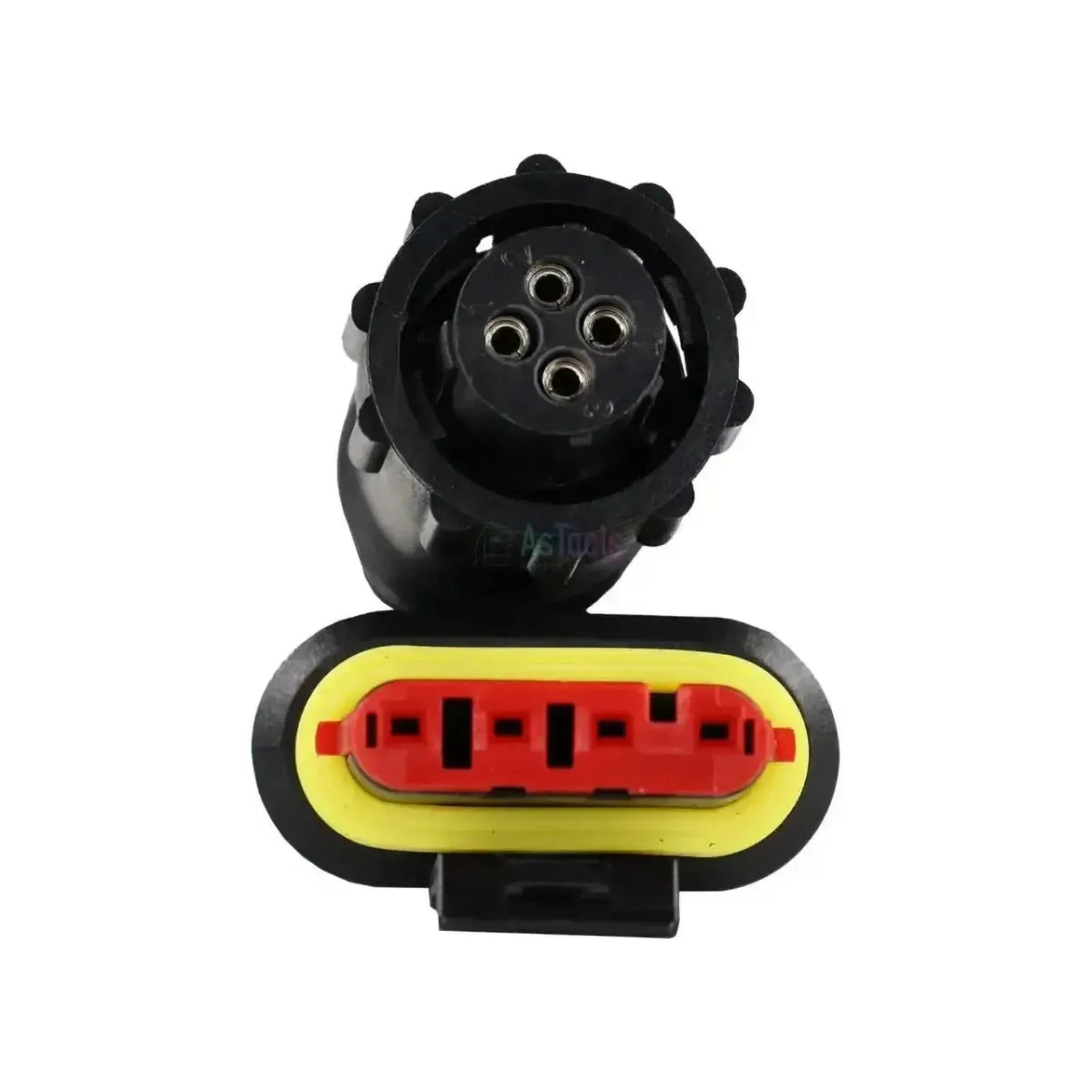

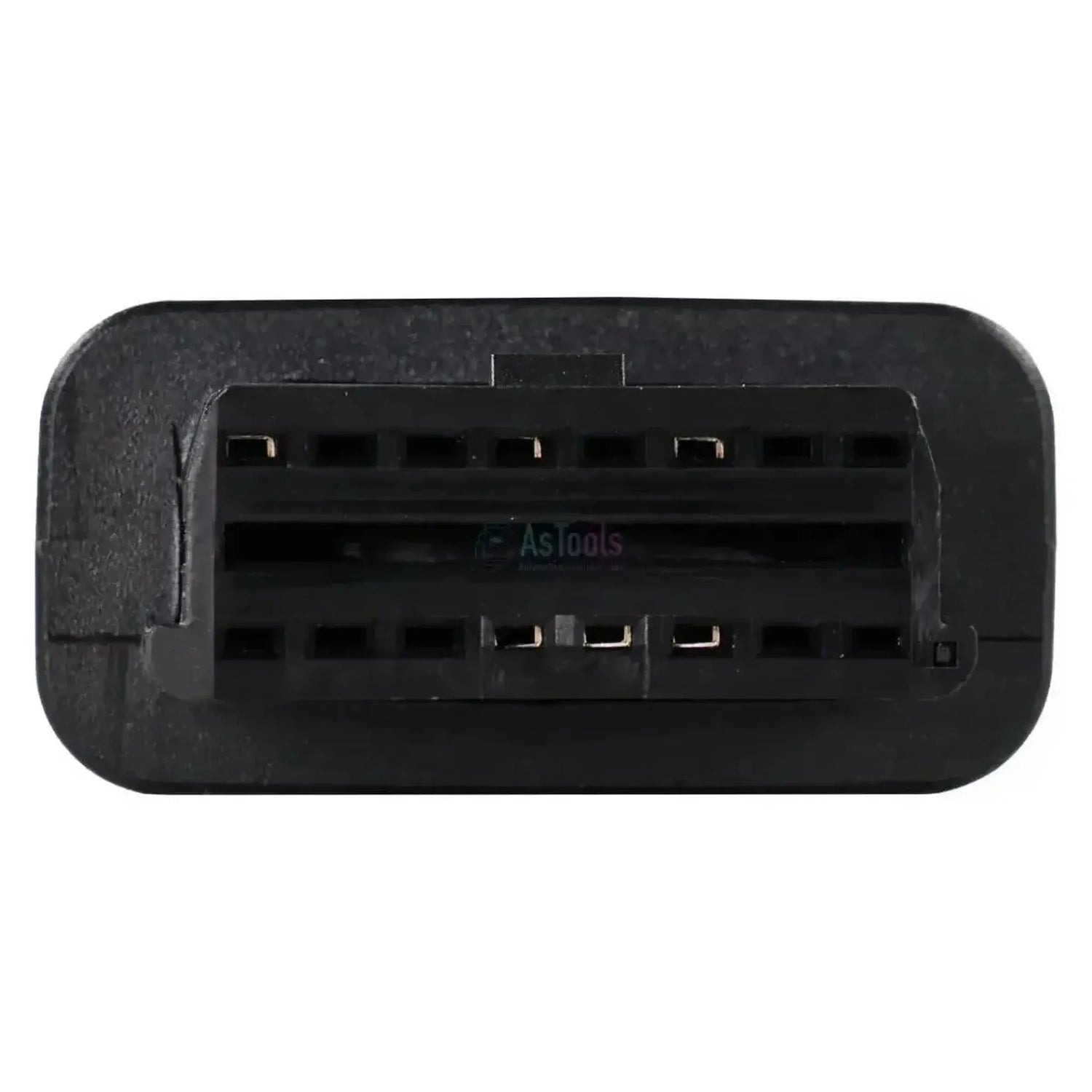

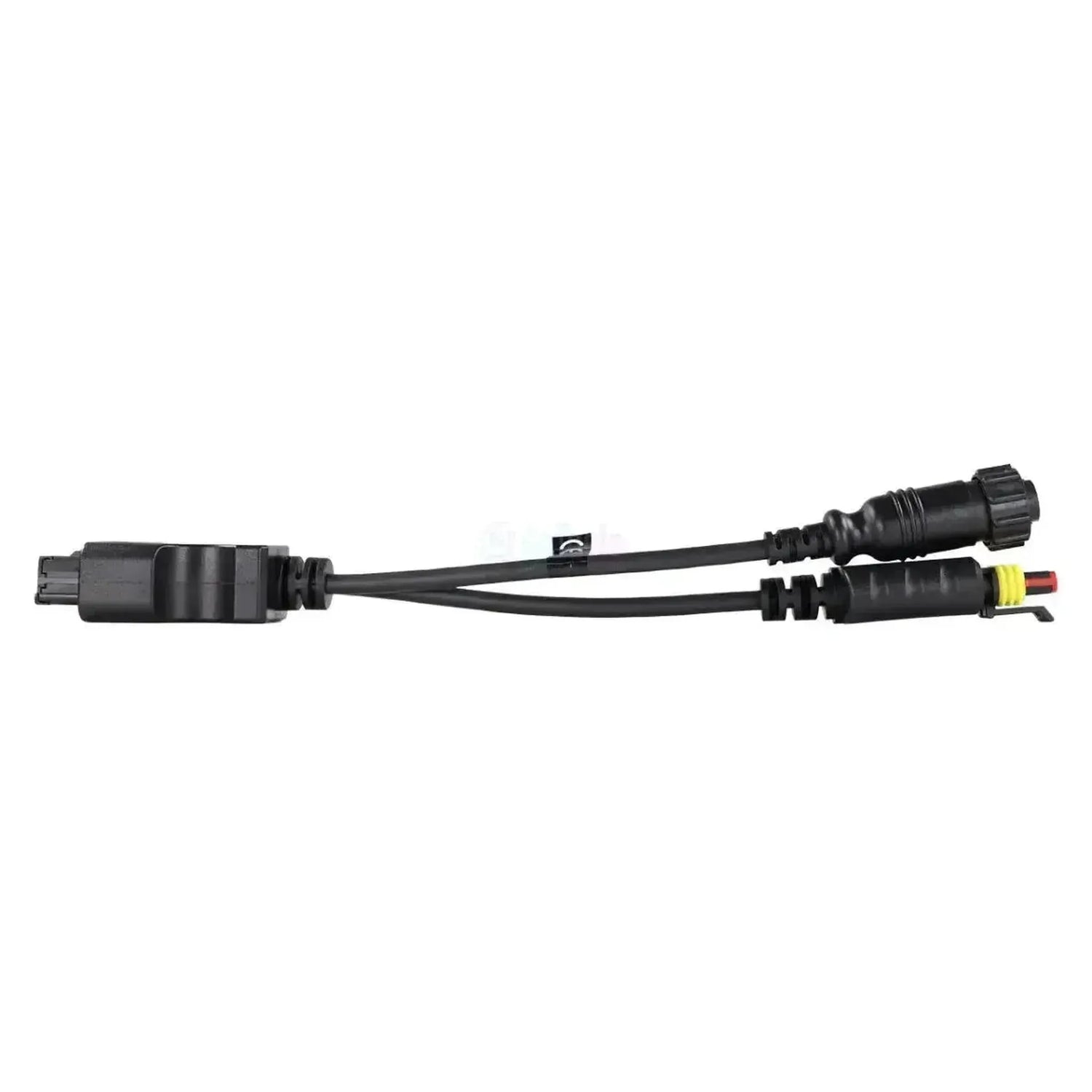

Jaltest JDC519A forbinder diagnosestikket på Claas- og Renault-traktorer med dit Jaltest-udstyr og deler sig på maskinsiden i to grene med hver fire ben. Den første gren er et fladt 4-benet stik med en rød kontaktholder, en gul tætningsring og en sort låseclip. Den anden er et rundt 4-benet stik, helt sort, med en ribbet koblingsring og fire kontakter i rombeform. Interfacesiden er 16-benet OBD2; kablet måler 28 til 30 cm.

Med denne forbindelse når Jaltest-softwaren motorstyringen DE-10 med radialstempel-indsprøjtningspumpe, gearstyringerne QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 og TRAX, ventilbetjeningen ELECTROPILOT, TCE-løfteanordningerne og instrumentpanelet DBD2. Kablet fungerer med Jaltest Link V8.1 og V9 og omfattes af Jaltest AGV.

FORDELE

✔Det flade stik med rød kontaktholder og det runde sorte stik sidder på samme kabel og mødes i den 16-benede OBD2.
✔Når motorstyringen DE-10 (Level 12 - Tier 2/Stage II) med radialstempel-indsprøjtningspumpe i ARES- og CELTIS-serien.
✔Flere gearvarianter i dækningen: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 og Drivetronic 3B), EHM 24 og TRAX (CAN).
✔Også hydraulik og instrumentpanel: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 og DBD2, hvorfra du slår serviceintervallerne op.

BEMÆRKNINGER

✕Løfteanordningen TCE9 fra CELTIS står på dækningslisten, men har ingen diagnosefunktioner.
✕De serviceintervaller kører via DBD2-instrumentpanelet; for motor- og gearstyringerne er de ikke tilgængelige.
✕Kun til 4+4-benet tilslutning; samme traktorfamilie findes også med et 14-benet stik, som JDC525A er beregnet til.
✕Maskinsiden er fast på et fladt 4-benet og et rundt 4-benet stik. Hvis formen på din traktor afviger, passer kablet ikke.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser traktorer fra Renault Agriculture-serien og de senere Claas-udgaver. Hvilke styreenheder der findes, varierer efter serie og udgave; ARES og CELTIS har en anden gearstyring end NECTIS.

Styreenheder du kan tilgå

  • DE-10: Motorstyring, ARES og CELTIS.
  • QUADRISHIFT / TWINSHIFT: Transmission, ARES.
  • REVERSHIFT-B41: Autotronic 5 og Drivetronic 3B.
  • EHM 24, TRAX, TRAX (CAN): Transmission, NECTIS.
  • ELECTROPILOT: Betjening af eksterne ventiler.
  • TCE 15/25/35, TCE15T, TCE 6: Løfteanordninger.
  • DBD2: Instrumentpanel med service.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Se aktuelle sensorværdier.
  • Alarmgrænser: Indstil for afvigende værdier.
  • ECU-data: Data fra styreenheden.
  • Service: Intervaller via DBD2.

Sådan bruger du den

  1. Find stikkene: Find det flade og det runde 4-benede stik i kabinen.
  2. Tilslut: Tilslut begge grene af JDC519A.
  3. Par Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg Claas eller Renault og serien.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Kablet passer til alle traktorer fra Renault Agriculture-serien og de senere Claas-udgaver, hvor det flade og det runde 4-benede stik sidder side om side. Nedenfor står serierne i Jaltest AGV-dækningen; 14-benet udgaven af samme familie er ikke omfattet.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • CERES: 1993 - 2003.
  • CERGOS: 1998 - 2004.
  • NECTIS: 2004 - 2014.
💡
Godt at vide: Maskinsiden består af to stik i førerhuset. Et fladt stik med rød kontaktholder og gul pakning, og et rundt sort stik med ribbet koblingsring. Den samme traktorfamilie findes også med et 14-polet stik (JDC525A). Kontroller på traktoren selv, hvilken tilslutning der sidder i, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-polet OBD – 16-polet OBD2 Adapterkabel | Landbrugskøretøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Landbrugsmaskine

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • AGV landbrug

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
4+4-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC519A

Øvrige specifikationer

Anvendelse
Claas og Renault Agriculture med 4+4-polet diagnosetilslutning
Styreenheder
DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 og TRAX (transmission), ELECTROPILOT, TCE 15/25/35, TCE15T og TCE 6 (hydraulik), DBD2 (instrumentpanel)
Segment
Landbrugskøretøj
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med licens til Jaltest AGV
