Jaltest  |  SKU: JDC558A

Jaltest (JDC558A) | Genie 5-polet OBD – 16-polet OBD2 adapterkabel | Løfte- og flytningsudstyr

Regulær pris
€114,95 inkl.
€95,00 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

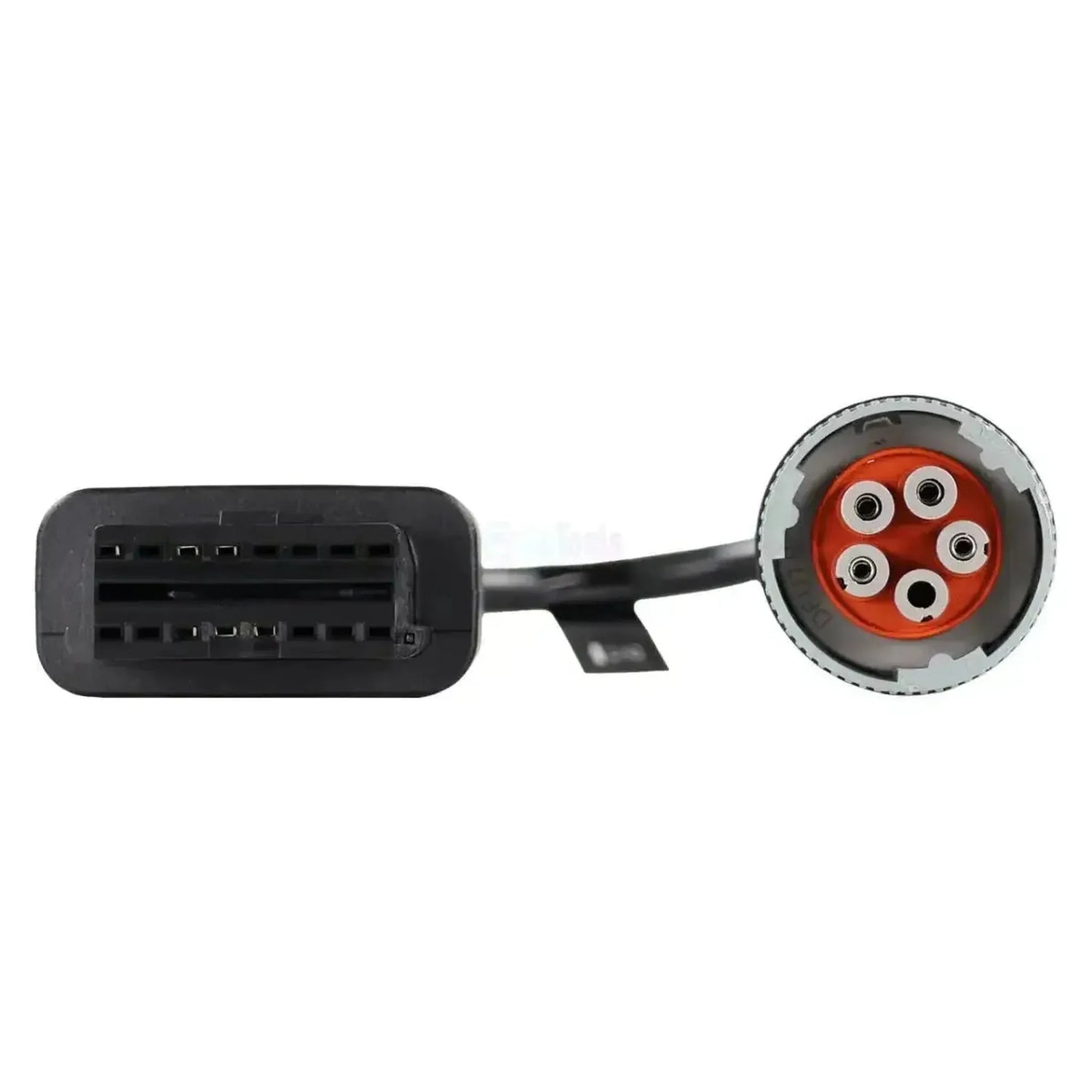

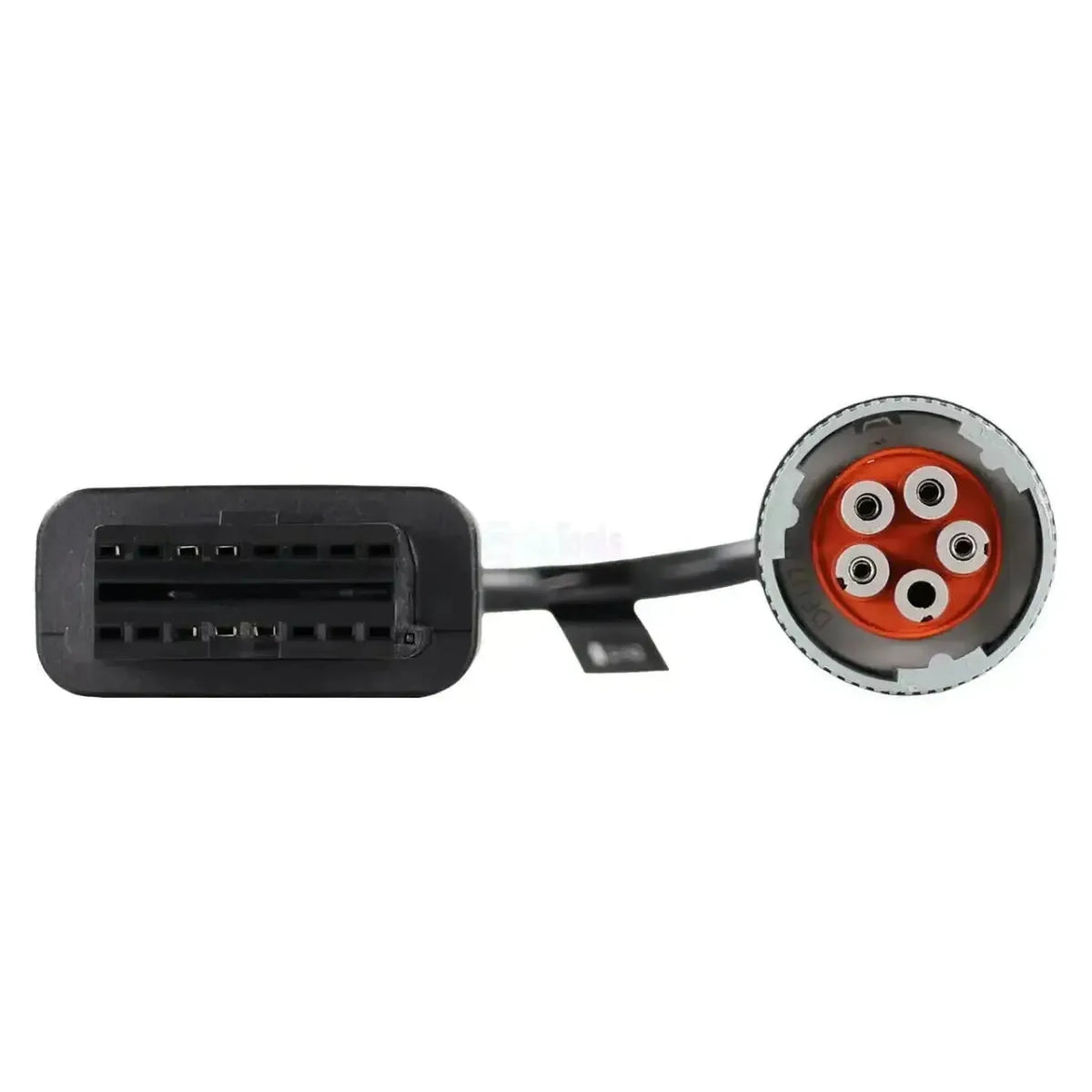

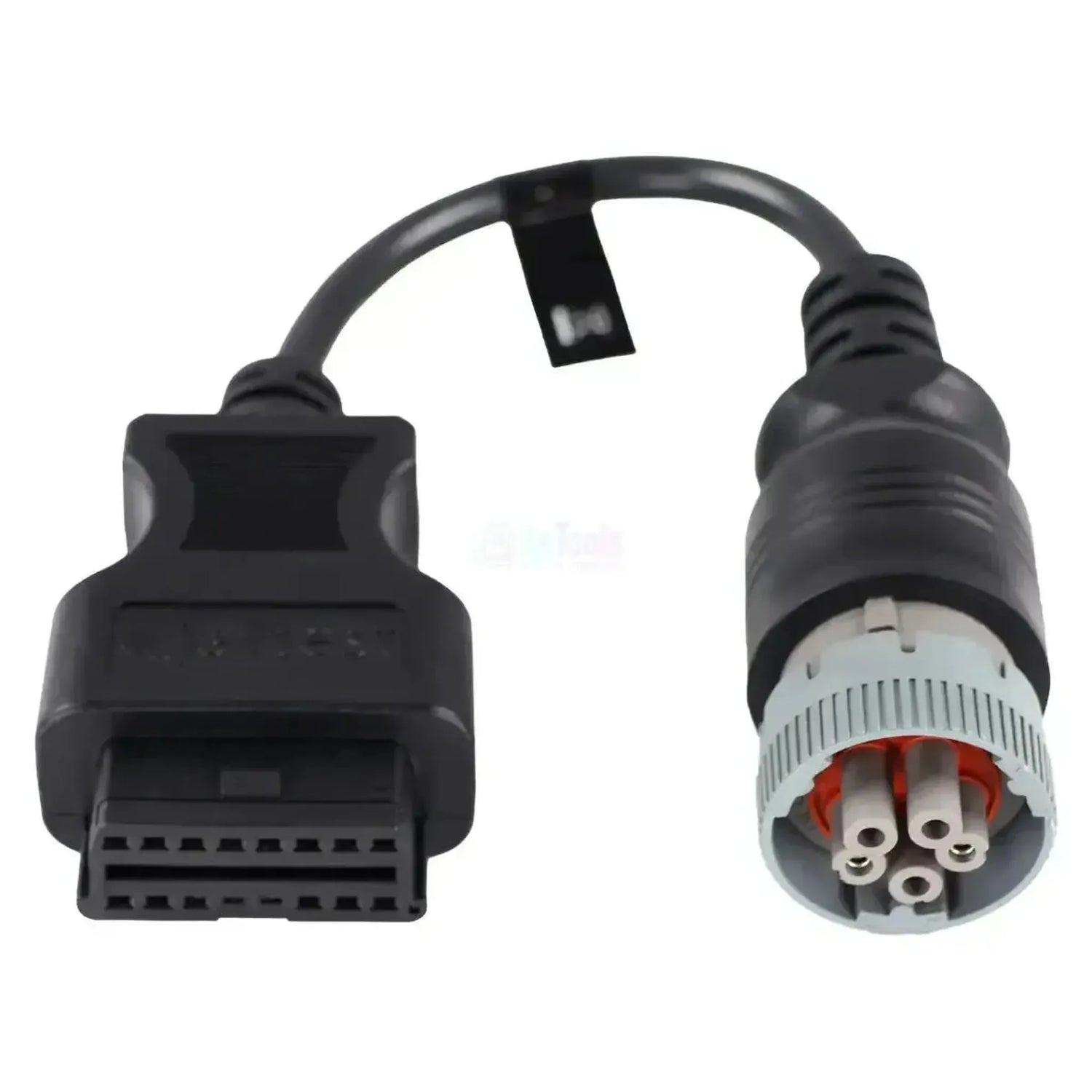

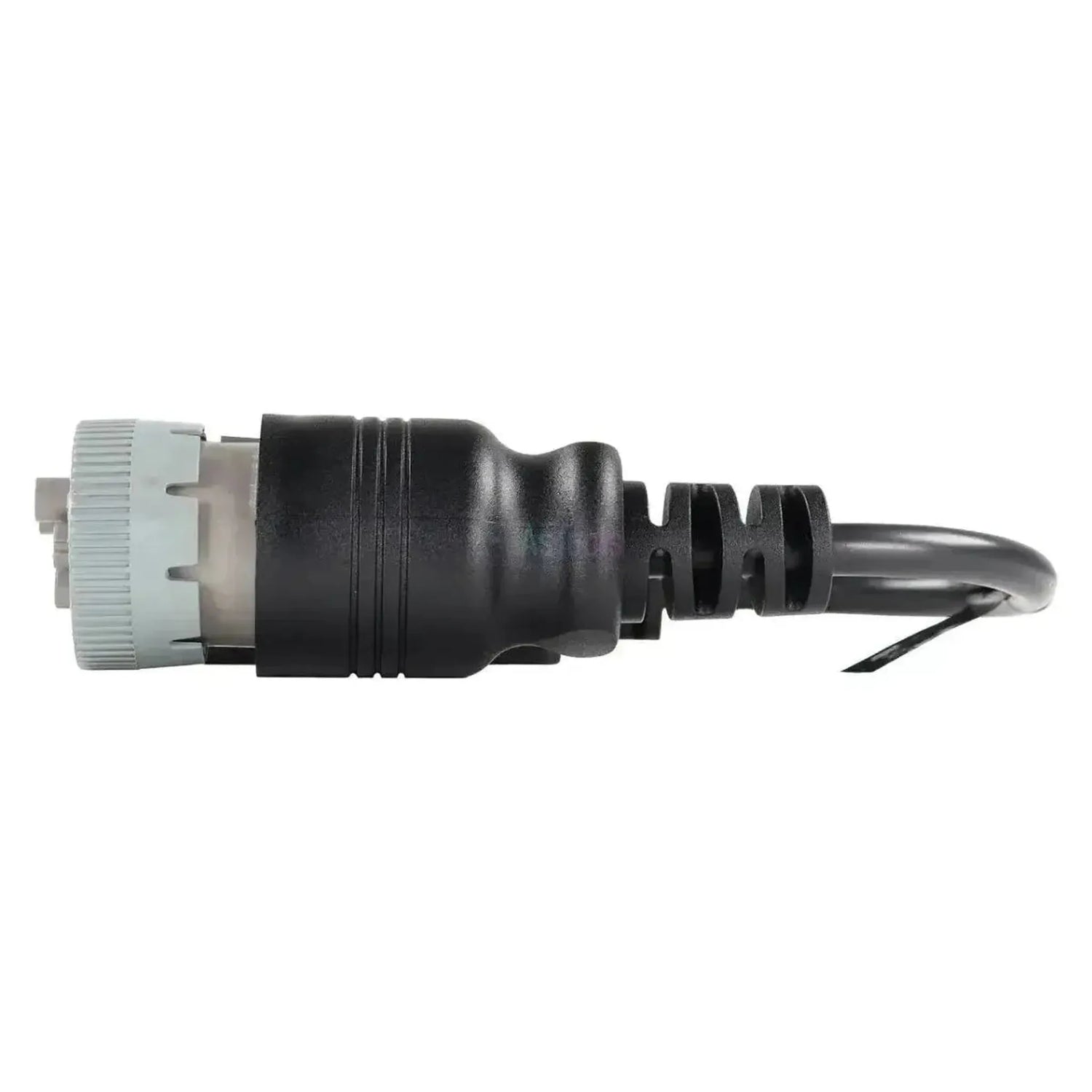

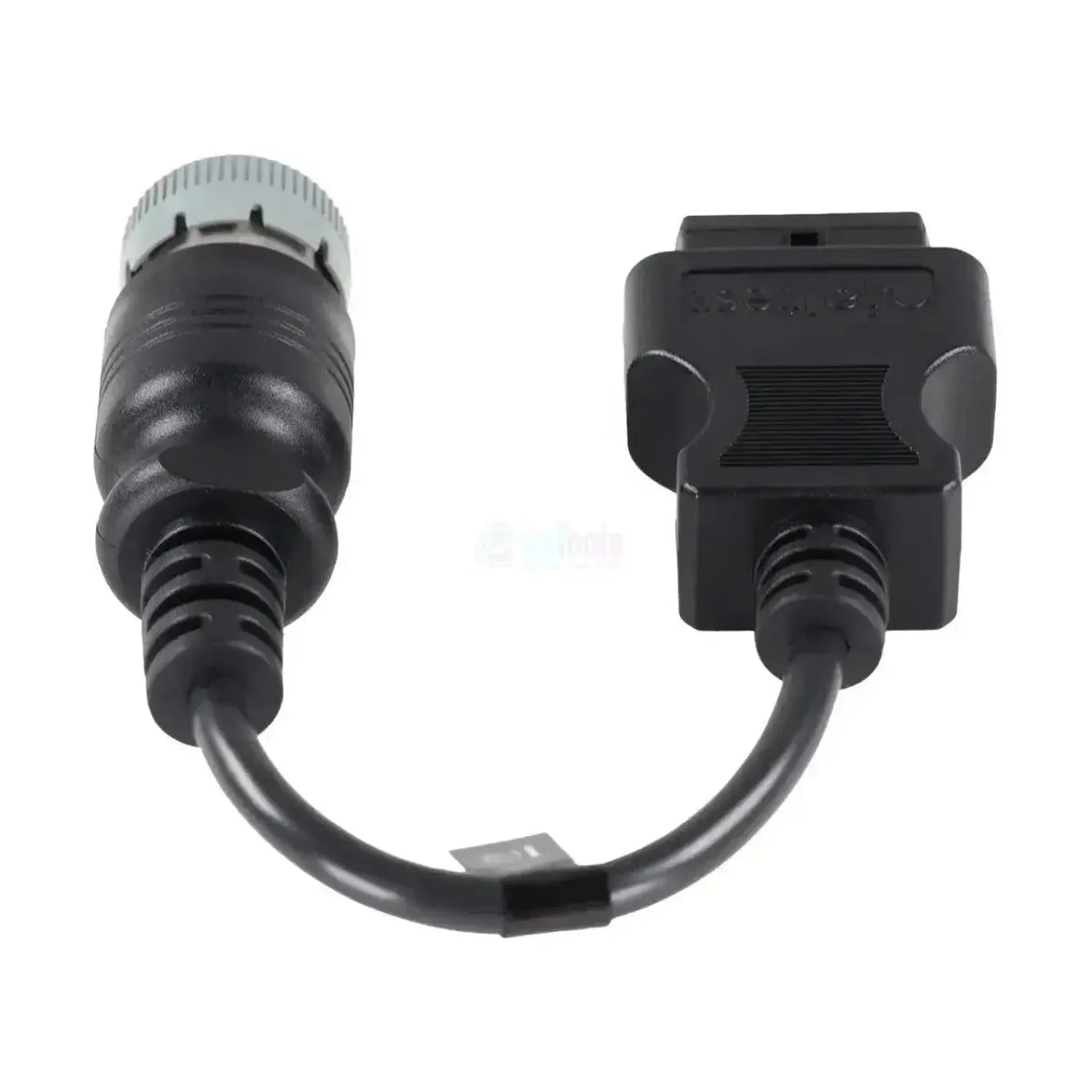

Jaltest JDC558A overfører 5-polet diagnosestikket på Genie-højdearbejdsplatforme, saksearbejdsplatforme og teleskoplæssere til 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et rundt Deutsch-stik med en grå takket koblingsring, en rød tætning og fem grå kontaktbøsninger; mærkenavnet er støbt ind i den grå plast. Kablet er 30 cm langt og går lige ind i stikket.

Når kablet er tilsluttet, når Jaltest-softwaren maskinens computer MCM og motorstyringen, der sidder i maskinen. Genie bygger forskellige motorer ind, så bag det samme stik finder du Perkins-styringerne 404D/404F og ECM Perkins, Deutz-styringerne EMR4 (EDC 17 CV52/CV54) og EMR5 (EDC MD1), E-CDIS fra Kubota, EControls ECM 4G i benzin- og LPG-udgaverne eller 854E i de tungere teleskoplæssere. På S-serien kommer instrumentpanelet ALC-500 med; kablet virker med Jaltest Link V8.1 og V9.

FORDELE

✔Når maskinens computer MCM, Genie-maskinernes centrale styreenhed.
✔Dækker de forskellige motorstyringer, Genie bygger ind: Perkins, Deutz, Kubota, EControls og 854E.
✔På S-serien teleskophøjdearbejdsplatforme også instrumentpanelet ALC-500.
✔Samme 5-polet Deutsch-stik på S-, Z-, GS- og GTH-serien, og kan bruges med Link V8.1 og V9.

BEMÆRK

✕På GS-saksearbejdsplatforme er dækningen begrænset til maskinens computer MCM; en separat motorstyring er ikke med.
✕Ved GTH-teleskoplæssere er hydraulikstyringen OSD medtaget, men uden diagnosefunktioner.
✕Hvilken motorstyring du finder, afhænger af den indbyggede motor og ikke af serien.
✕Kun til det runde 5-polet Genie-stik; andre maskinmærker bruger et eget stik.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til styreenhederne i en højdearbejdsplatform, saksearbejdsplatform eller teleskoplæsser. Bag 5-polet stikket sidder maskinens computer MCM og, afhængigt af den indbyggede motor, en af motorstyringerne nedenfor.

Styreenheder du kan tilgå

  • MCM: Maskinens computer.
  • 404D/404F (J1939, PDL): Perkins, mindre dieselmotorer.
  • ECM Perkins: Tier 3 og Stage III A, teleskoplæssere.
  • EMR4 - EDC 17 CV52/CV54: Deutz, common rail.
  • EMR5 - EDC MD1: Deutz, common rail.
  • E-CDIS: Kubota-motorer.
  • EControls ECM 4G: Benzin og LPG.
  • 854E (J1939): Tungere teleskoplæssere.
  • ALC-500: Instrumentpanel S-serien.

Sådan gør du

  • Fejlkoder: Læs og slet pr. styreenhed.
  • Målinger: Se i tal og graf.
  • Service: Intervaller og servicerapport.
  • Yderligere handlinger: Hvor Jaltest tilbyder dem.

Sådan bruger du den

  1. Find stikket: Find 5-polet stikket ved betjeningen i bunden.
  2. Tilslut: Sæt JDC558A i og spænd ringen fast.
  3. Forbind Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd for tændingen: Slå maskinens tænding til.
  5. Aflæs: Vælg Genie og serien i Jaltest MHE.

Kompatible køretøjer og anvendelser

Det er stikket, ikke modellen, der er afgørende. Kablet passer til alle Genie-maskiner med det runde 5-polet Deutsch-stik ved betjeningen i bunden. Nedenfor står serierne i Jaltest MHE-dækningen; stikkets præcise placering varierer fra serie til serie.

Genie:

  • S-60 Series: Teleskophøjdearbejdsplatform.
  • S-80 Series: Teleskophøjdearbejdsplatform.
  • S-120 Series: Teleskophøjdearbejdsplatform.
  • Z-40 Series: Knækarms højdearbejdsplatform.
  • Z-60 Series: Knækarms højdearbejdsplatform.
  • Z-80 Series: Knækarms højdearbejdsplatform.
  • GS-3200 Series: Saksearbejdsplatform.
  • GTH-4000 Series: Teleskoplæsser.
💡
Godt at vide: Deutsch-stikket med 5 ben sidder ved den nedre betjening og kendes på den grå takkede koblingsring med rød tætning. Kontrollér dette på selve maskinen, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC558A) | Genie 5-bens OBD – 16-bens OBD2 adapterkabel | Løfte- og hejtøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • MHE intern transport
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Løfte- og hejseredskab

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
5-bens OBD

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
MHE-kabelsæt lifte og teleskoplæssere
Referencenummer
JDC558A

Øvrige specifikationer

Anvendelse
Genie arbejdsplatforme, saksearbejdsplatforme og teleskoplæssere
Længde
30 cm
Styreenheder
MCM, 404D/404F og ECM Perkins, EMR4 - EDC 17 CV52/CV54 og EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E og ALC-500
Jaltest-modul
Jaltest MHE (intern transport- og løftemateriel)
Del af kabelsæt
MHE-kabelsæt til arbejdsplatforme og teleskoplæssere (70002028)
Nødvendigt for brug
Jaltest Link V8.1 eller V9 med licens til Jaltest MHE
