Jaltest  |  SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (CE series) 9-polet OBD - 26-polet DB26 adapterkabel | Terræn- og byggemaskiner

€151,95 inkl.
€125,58 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

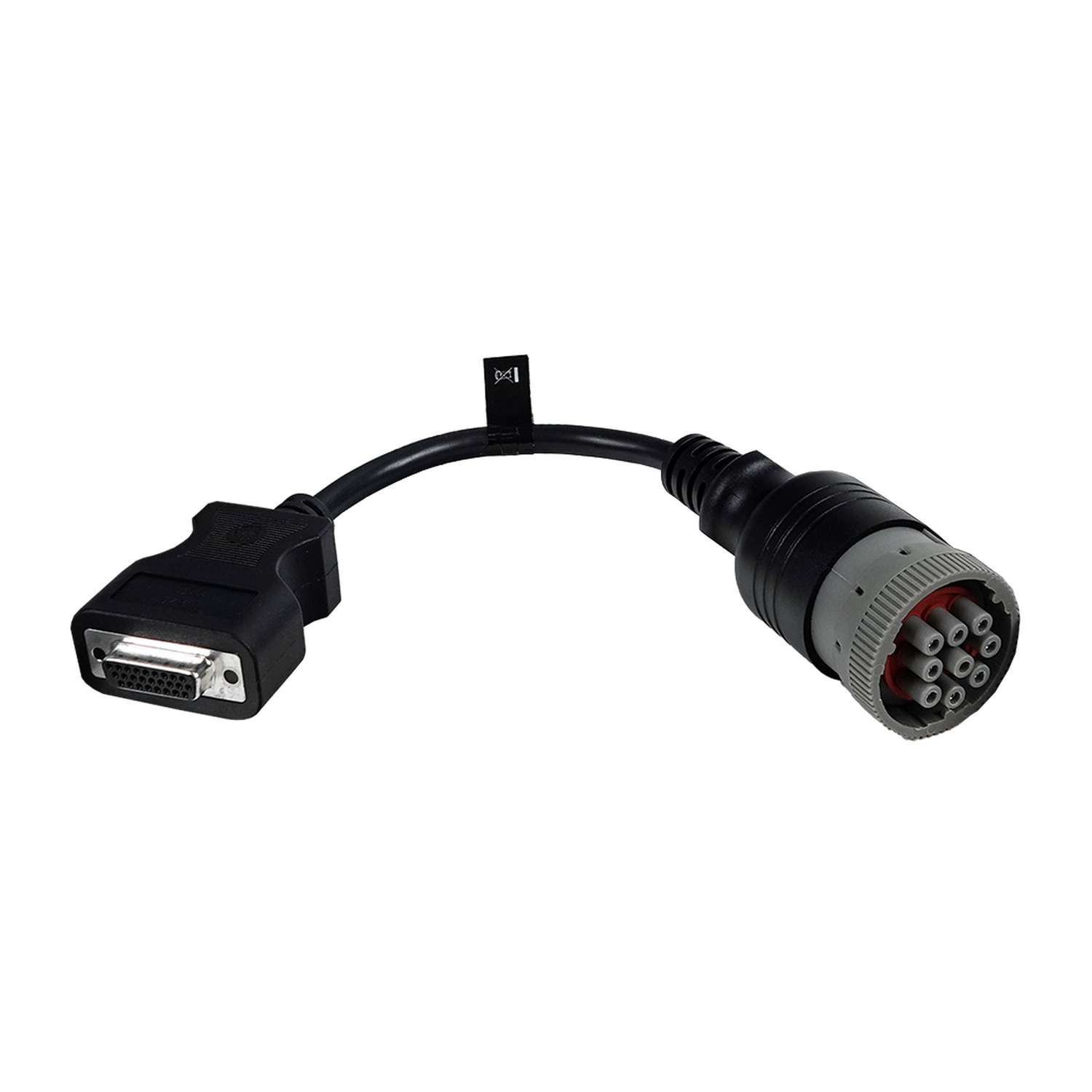

De Jaltest JDC572.9 koppelt de ronde 9-polige diagnoseaansluiting van de Hyundai CE 9-serie rechtstreeks aan de 26-polige DB26-ingang van de Jaltest Link. Aan de machinezijde zit een ronde stekker met een grijze kartelring, een rode pinhouder en negen bussen. Aan de andere zijde zit een DB26-bus met drie rijen vergulde aansluitingen in een metalen kraag, zodat er geen losse 16-pins diagnosekabel tussen hoeft.

Zodra de verbinding staat, bereikt de Jaltest-software de centrale machinecomputer MCM (9 Series), waar de machinefuncties en het foutgeheugen samenkomen. Op de machines met een Cummins-motor komt de motorregeling ECM Cummins daarbij, in een SAE J1708- en een SAE J1939-uitvoering; niet elke 9-serie heeft naast de MCM ook een uitleesbare motorregeling. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Sluit rechtstreeks op de 26-polige DB26-ingang van de Jaltest Link aan; er hoeft geen 16-pins diagnosekabel tussen.
✔Bereikt de MCM (9 Series), de centrale machinecomputer van de Hyundai CE 9-serie.
✔Op machines met Cummins-motor staat ook de ECM Cummins in de dekking, zowel via SAE J1708 als via SAE J1939.
✔De ronde stekker met de grijze kartelring en de rode pinhouder is aan de machine met het oog te herkennen, zonder de pennen te tellen.

AANDACHTSPUNTEN

✕Alleen voor de ronde 9-polige aansluiting van de CE 9-serie; de voorgaande CE 8-serie heeft een rechthoekige 4-polige stekker, waarvoor de JDC556A bestemd is.
✕Deze kabel eindigt op een 26-polige DB26 en niet op 16-pins OBD2; op een interface zonder DB26-ingang past hij niet.
✕Welke regeleenheden aanwezig zijn, verschilt per machine: Niet elke CE 9-serie heeft naast de MCM ook een uitleesbare motorregeling.
✕De Cummins-motorregeling komt in een J1708- en een J1939-uitvoering voor; welke van de twee erin zit, bepaalt via welke databus de apparatuur werkt.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per model en uitvoering. De eenheden hieronder komen uit de Hyundai-dekking van Jaltest OHW.

Regeleenheden die u kunt benaderen

  • MCM (9 Series), centrale machinecomputer: De computer van de 9-serie waar de machinefuncties en het foutgeheugen samenkomen.
  • ECM Cummins SAE J1708, motorregeling: De Cummins-motorregeling met de oudere J1708-databus.
  • ECM Cummins SAE J1939, motorregeling: De Cummins-motorregeling met de nieuwere J1939-CAN-bus.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op Hyundai CE-machines met de ronde 9-polige diagnoseaansluiting. Voor bouwmachines is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, zodat het bouwjaar hier weinig zegt: de grens loopt via de modelgeneratie. Onderstaande machines voert Jaltest OHW in de dekking.

Hyundai (CE 9-serie):

  • R140LC-9 rupsgraafmachine: (ca. 2010 - 2014)
  • R210LC-9 rupsgraafmachine: (ca. 2010 - 2013)
  • R380LC-9 rupsgraafmachine: (ca. 2010 - 2013)
  • R380LC-9A rupsgraafmachine: (ca. 2013 - 2016)
  • R140W-9 mobiele graafmachine: (ca. 2010 - 2013)
  • HL740-9 wiellader: (ca. 2010 - 2013)
  • HL740-9A wiellader: (ca. 2014 - 2018)
  • HL757-9 wiellader: (ca. 2010 - 2013)
💡
Goed om te weten: De 9-polige aansluiting zit in de cabine. Voor bouwmachines geldt geen OBD-verplichting; de grens loopt hier via de modelgeneratie — de CE 9-serie tegenover de CE 8-serie — en niet via het bouwjaar. Controleer daarom aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC572.9
Type Verloopkabel
Toepassing Hyundai CE 9-serie graaf- en laadmachines
Interface Jaltest Link met 26-polige DB26-ingang
Aansluiting machinezijde 9-pins OBD (rond, grijze kartelring, rode pinhouder, negen bussen)
Aansluiting interfacezijde 26-pins DB26 (drie rijen)
Regeleenheden MCM (9 Series) machinecomputer, ECM Cummins SAE J1708 en SAE J1939 (motor)
Segment Terrein- en Bouwmachine
Jaltest-module Jaltest OHW (Off-Highway machines)
