Jaltest  |  SKU: JDC210A

Jaltest (JDC210A) | MAN 37-polet OBD1 – 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøjer

Regulær pris
€169,95 inkl.
€140,45 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

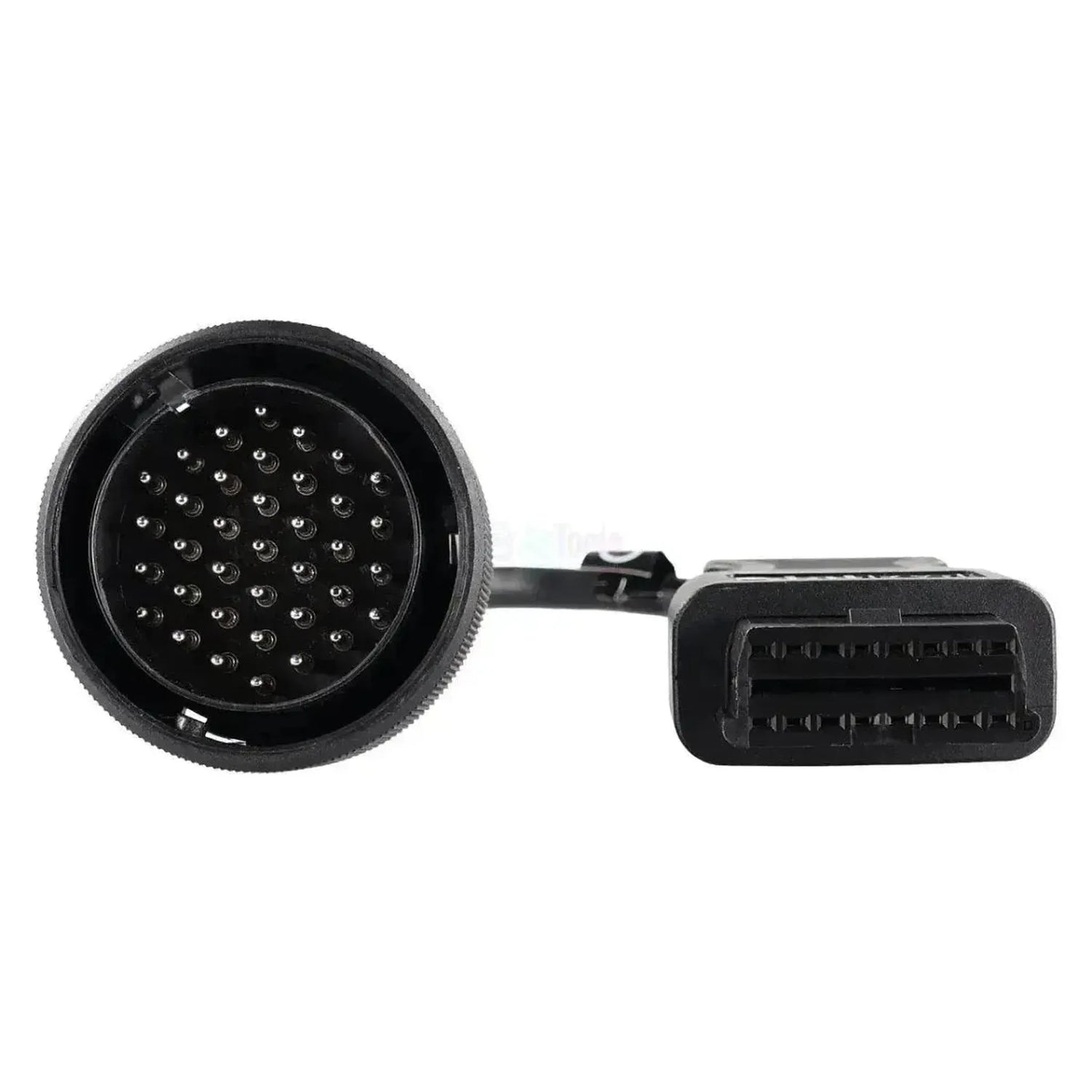

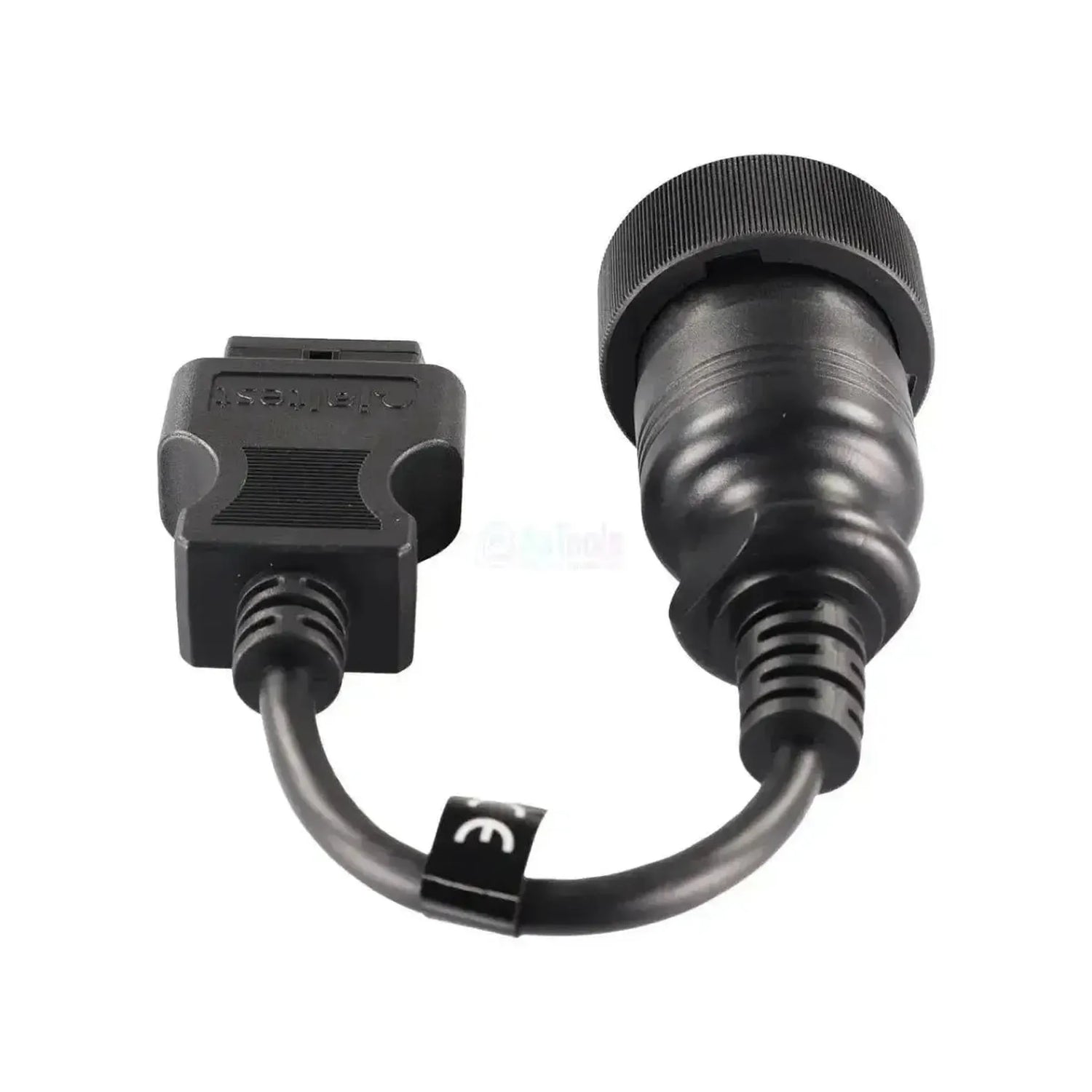

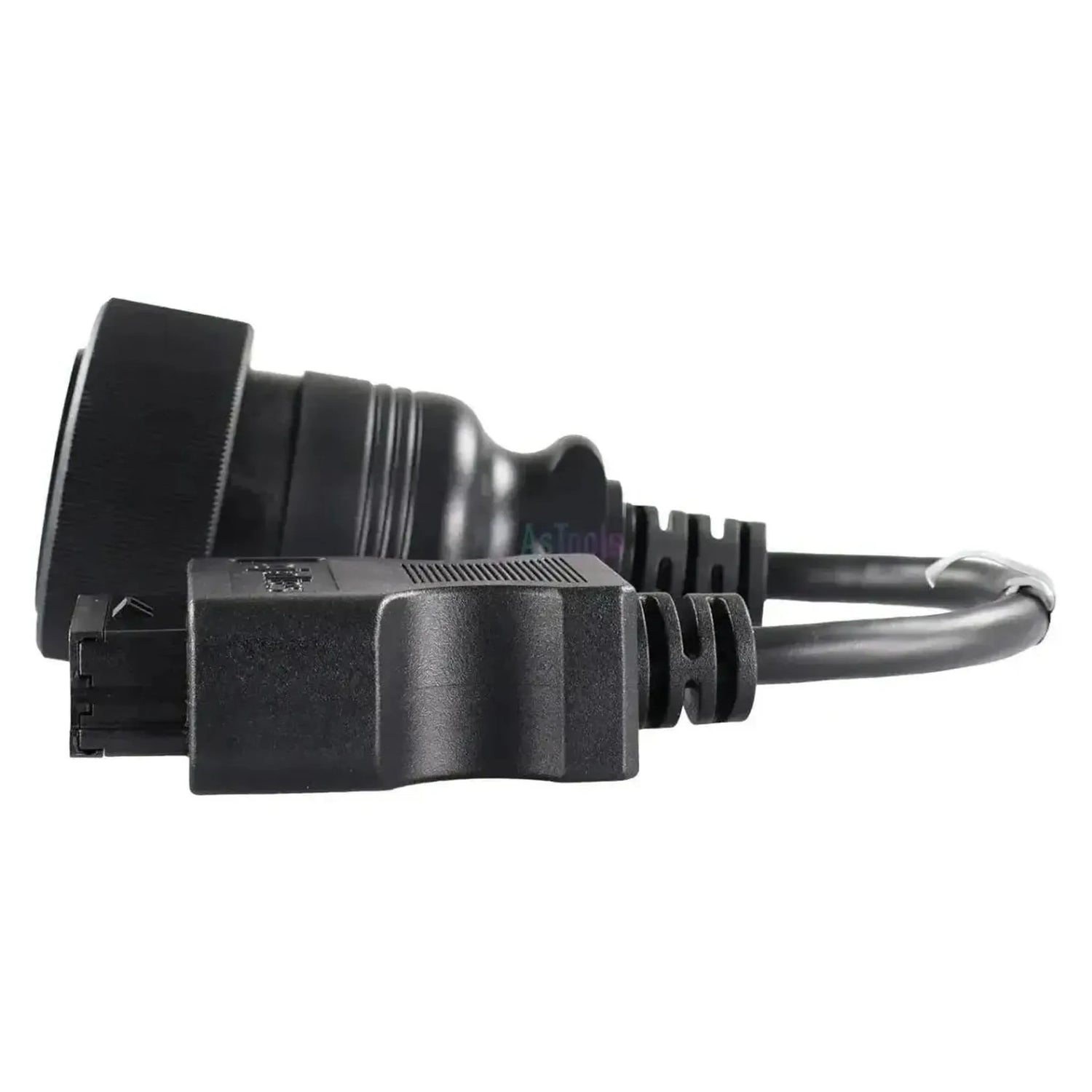

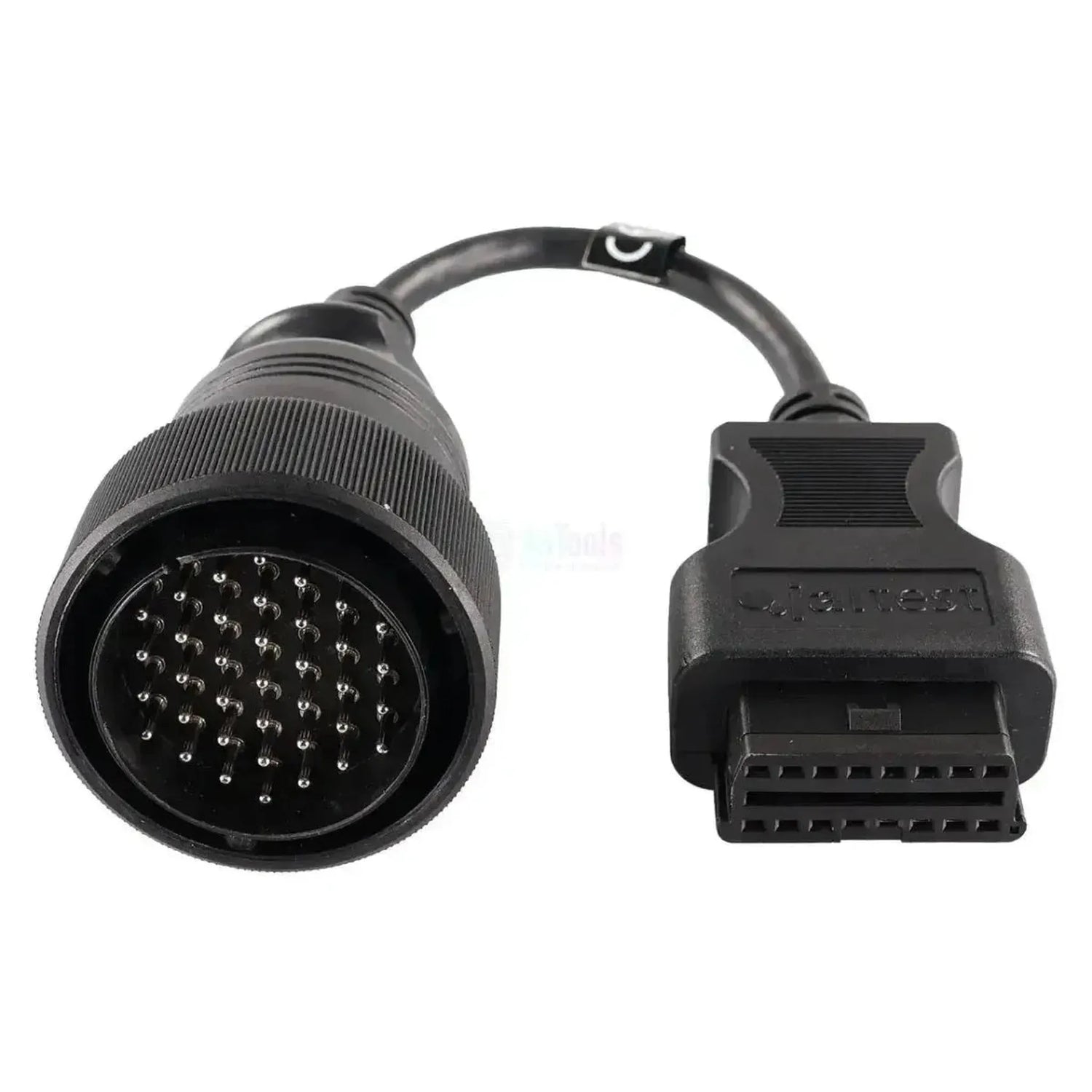

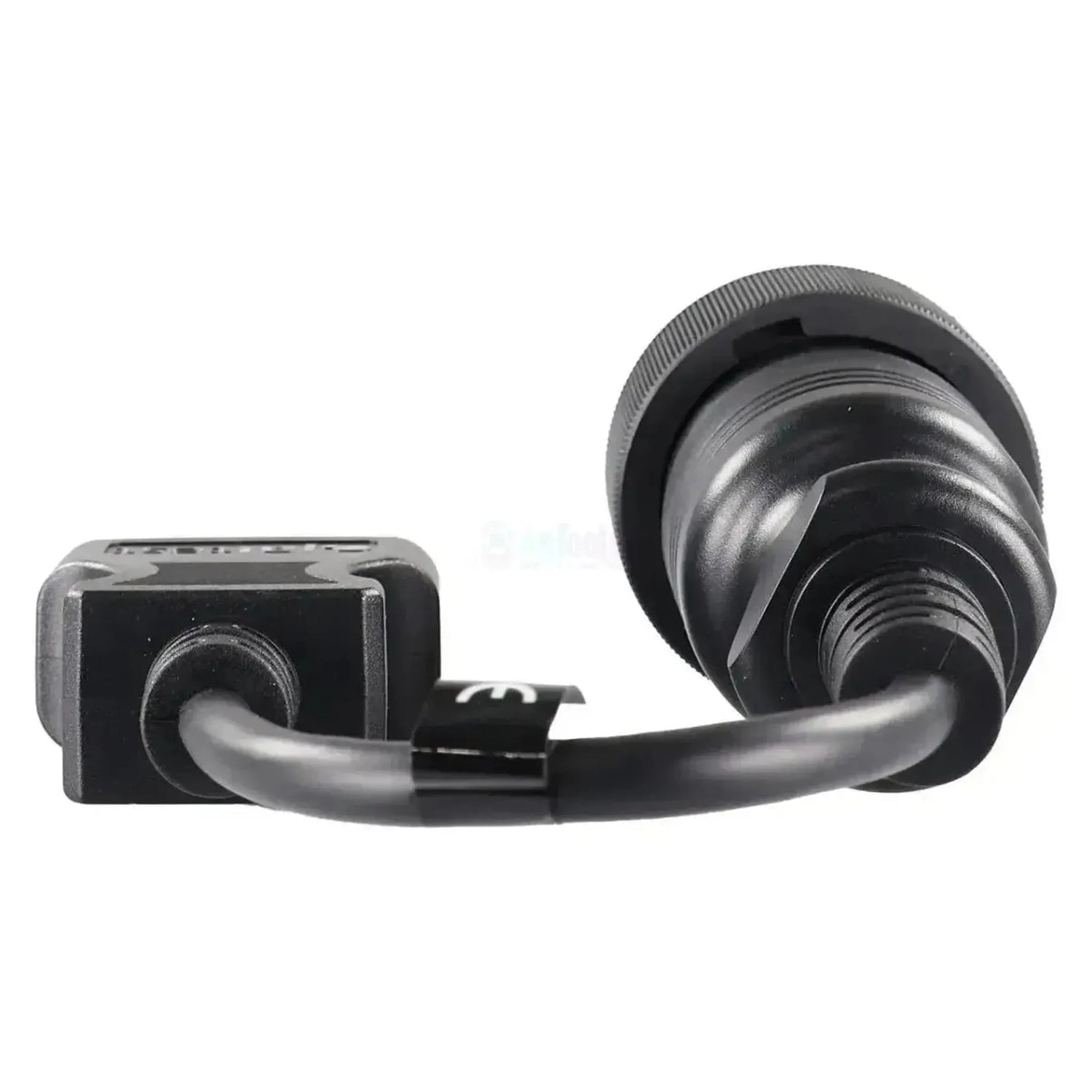

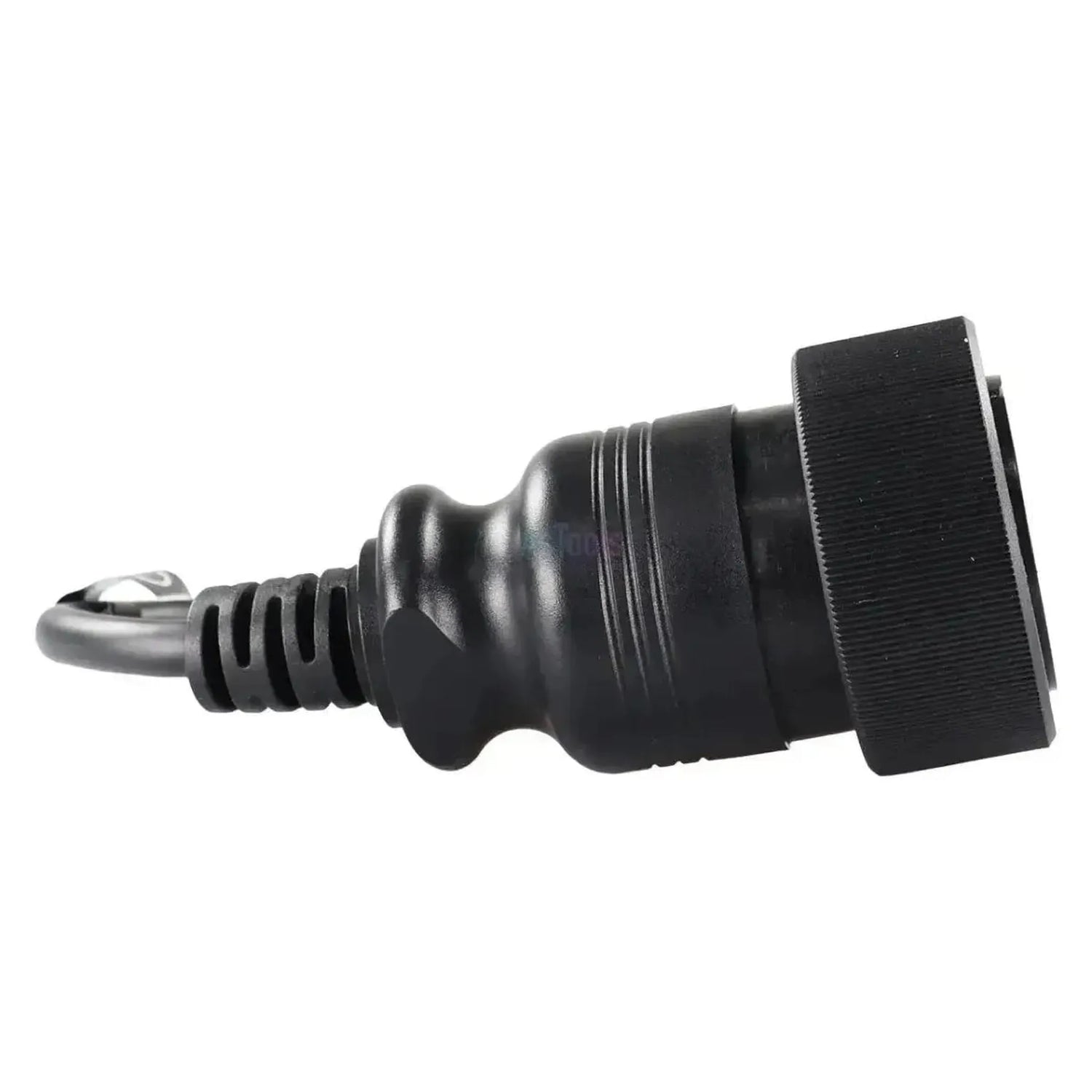

Jaltest JDC210A forbinder den 37-polede diagnosetilslutning på de klassiske MAN-serier til 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På køretøjssiden sidder et bredt rundt stik med en grov takket koblingsring og et tæt stiftfelt med syvogtredive stifter. Kablet er 28 til 30 cm langt, og stikket passer til generationerne før TG-serien.

Når kablet er tilsluttet, når Jaltest-softwaren de enkelte styreenheder i disse lastbiler: motorstyringerne EDC M7 og EDC MS5, fire ABS-generationer, retarderstyringen, ECAS-luftaffjedringen, bagakselstyringen RAS EC1 og klimastyringen ATC. Der findes endnu ingen central køretøjscomputer, så du diagnosticerer pr. styreenhed. Kablet virker med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Når motorstyringerne EDC M7 og EDC MS5 med rækkeindsprøjtepumpe.
✔Også de fire ABS-generationer fra denne periode: ABS Ci12, ABS Gamma 2E/2M, ABS KB3A og ABS/ASR C.
✔ECAS-familien til luftaffjedringen (4x2, 6x2 og ESAC) og bagakselstyringen RAS EC1.
✔Passer til en lang periode: Fra F 90 fra 1986 og frem til den sidste 2000-serie fra 2005.

BEMÆRK

✕Der findes ingen central køretøjscomputer som FFR i TG-serien; du vælger styreenhederne i softwaren én for én.
✕Kun til 37-polet stik; TGA, TGL og TGM har den 4-polede tilslutning og kræver JDC207A.
✕Fra Euro IV (oktober 2005) erstattede MAN tilslutningen med det 16-polede OBD2-stik; til det har du ikke brug for dette kabel.
✕Med 28 til 30 cm er kablet kort, og det brede stik kræver desuden plads omkring tilslutningen.

Anvendelse og funktioner

Kablet er beregnet til værksteder, der udlæser MAN-lastbiler fra 90- og 2000-serierne med Jaltest Link. Enhederne er ikke koblet via en central computer, så du tilgår dem enkeltvis. Enhederne nedenfor stammer fra Jaltests MAN-dækning for disse serier.

Styreenheder du kan tilgå

  • EDC M7 og EDC MS5: Motor, rækkeindsprøjtepumpe.
  • ABS Ci12 og ABS KB3A: Antiblokeringssystem.
  • ABS Gamma 2E/2M: Antiblokeringssystem.
  • ABS/ASR C: Antiblokeringssystem.
  • EST-32 og EST-42: Retarder.
  • ECAS 4x2 A, 4x2 N, 4x2-6x2: Luftaffjedring.
  • ECAS 6x2 og ECAS-ESAC 6x2: Luftaffjedring.
  • RAS EC1: Bagakselstyring.
  • ATC: Automatisk klimastyring.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: Vis i tal og graf.
  • Komponenter: Styr og test dele.
  • Parametre: Skriv indstillinger tilbage.
  • Kalibreringer: Hvor Jaltest tilbyder en procedure.

Sådan bruger du den

  1. Kontrollér stikket: Find den brede 37-polede tilslutning.
  2. Tilslut: Sæt JDC210A i og spænd koblingsringen.
  3. Tilslut link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd for tænding: Slå tændingen til uden at starte motoren.
  5. Udlæsning: Vælg MAN, serien og styreenheden.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til MAN-generationerne før TG-serien: 90-serierne og 2000-familien. Slutåret for 2000-serien er oktober 2005, hvor det 16-polede OBD2-stik blev obligatorisk for lastbiler. Fra TGA fra 2000 gælder den 4-polede tilslutning og dermed JDC207A.

MAN:

  • F 90: 1986 - 1994.
  • G 90: 1987 - 1993.
  • M 90: 1988 - 1995.
  • F 2000 (19T - 41T): 1992 - 2005.
  • E 2000 (19T - 50T): 1992 - 2005.
  • L 2000 (7,5T - 10,5T): 1992 - 2005.
  • M 2000 (12T - 26T): 1992 - 2005.
  • LE / ME (afledt af L 2000 og M 2000): 1994 - 2005.
💡
Godt at vide: 37-polede tilslutning sidder i førerhuset: Et bredt rundt stik med et tæt besat stiftfelt. Kører du en TGA, TGL eller TGM, finder du et kompakt 4-polet stik med en rød indre ring, og du skal bruge JDC207A. Kontrollér i din førerhus, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC210A) | MAN 37-polet OBD1 - 16-polet OBD2 Adapterkabel | Erhvervs- og arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Kabelsæt til lastbil og bus

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
37-bens OBD1
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja
De kan aktivere komponenter for at teste, om de er defekte. Det sparer tid på fejlsøgning.Aktivering af komponenter
Ja
De kan tilpasse styreenhedernes indstillinger og udføre kalibreringer efter reparation eller udskiftning.Parametre og kalibreringer
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
30 cm
Referencenummer
JDC210A

Øvrige specifikationer

Anvendelse
MAN F 90, G 90, M 90 og 2000-serien med 37-polet diagnosetilslutning
Styreenheder
EDC M7 og EDC MS5 (motor), ABS Ci12, ABS Gamma 2E/2M, ABS KB3A og ABS/ASR C (bremser), EST-32 og EST-42 (retarder), ECAS (luftaffjedring), RAS EC1 (styring af bagaksel) og ATC (klima)
Segment
Erhvervs- og arbejdskøretøj
Del af kabelsæt
Lastbil- og busskabelsæt (29362)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med OBD2-diagnosekabel, Jaltest-software med licens til Jaltest CV
