Jaltest  |  SKU: JDC207A

Jaltest (JDC207A) | MAN 4-polet OBD1 – 16-polet OBD2 Adapterkabel | Erhvervs- og arbejdskøretøjer

Regulær pris
€109,95 inkl.
€90,87 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

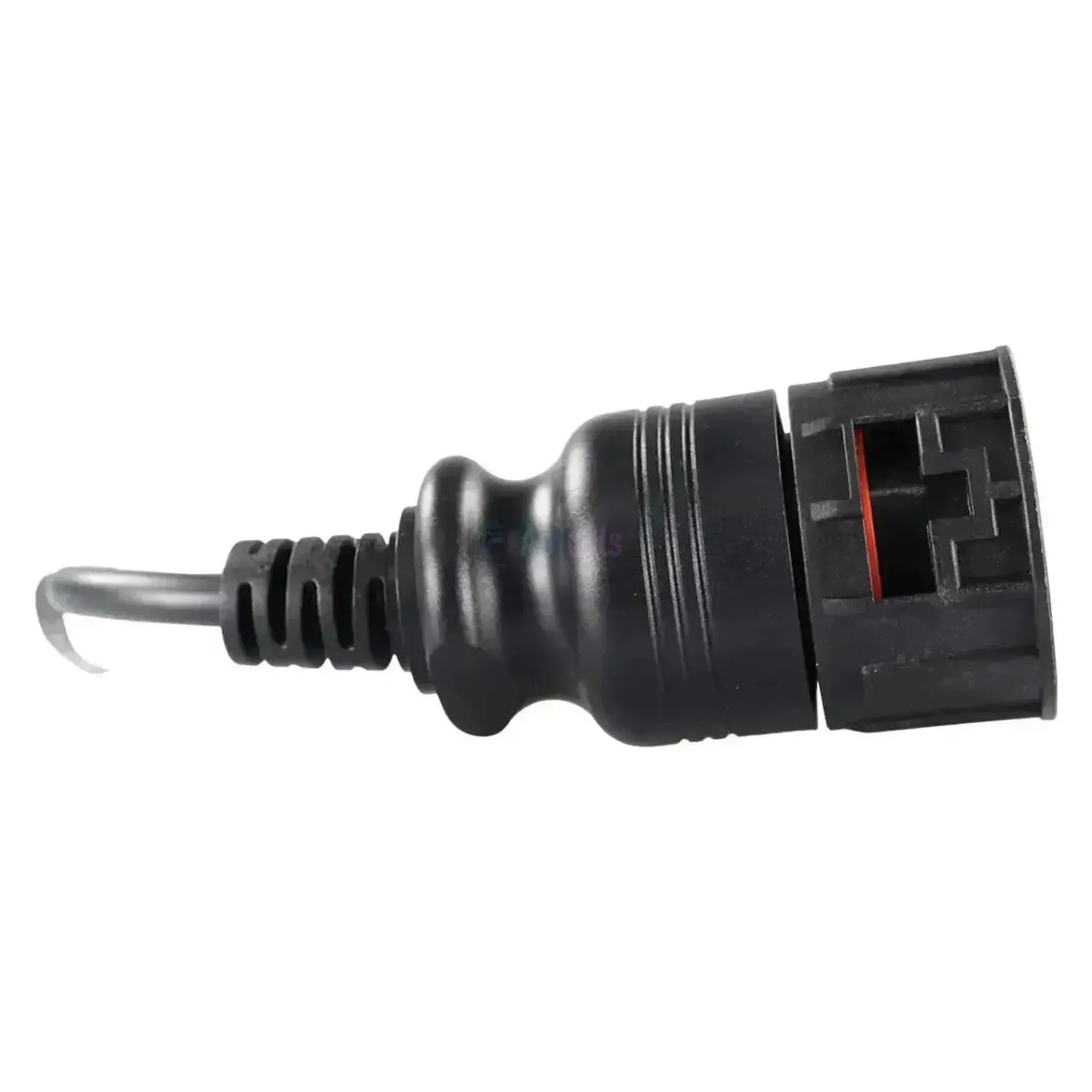

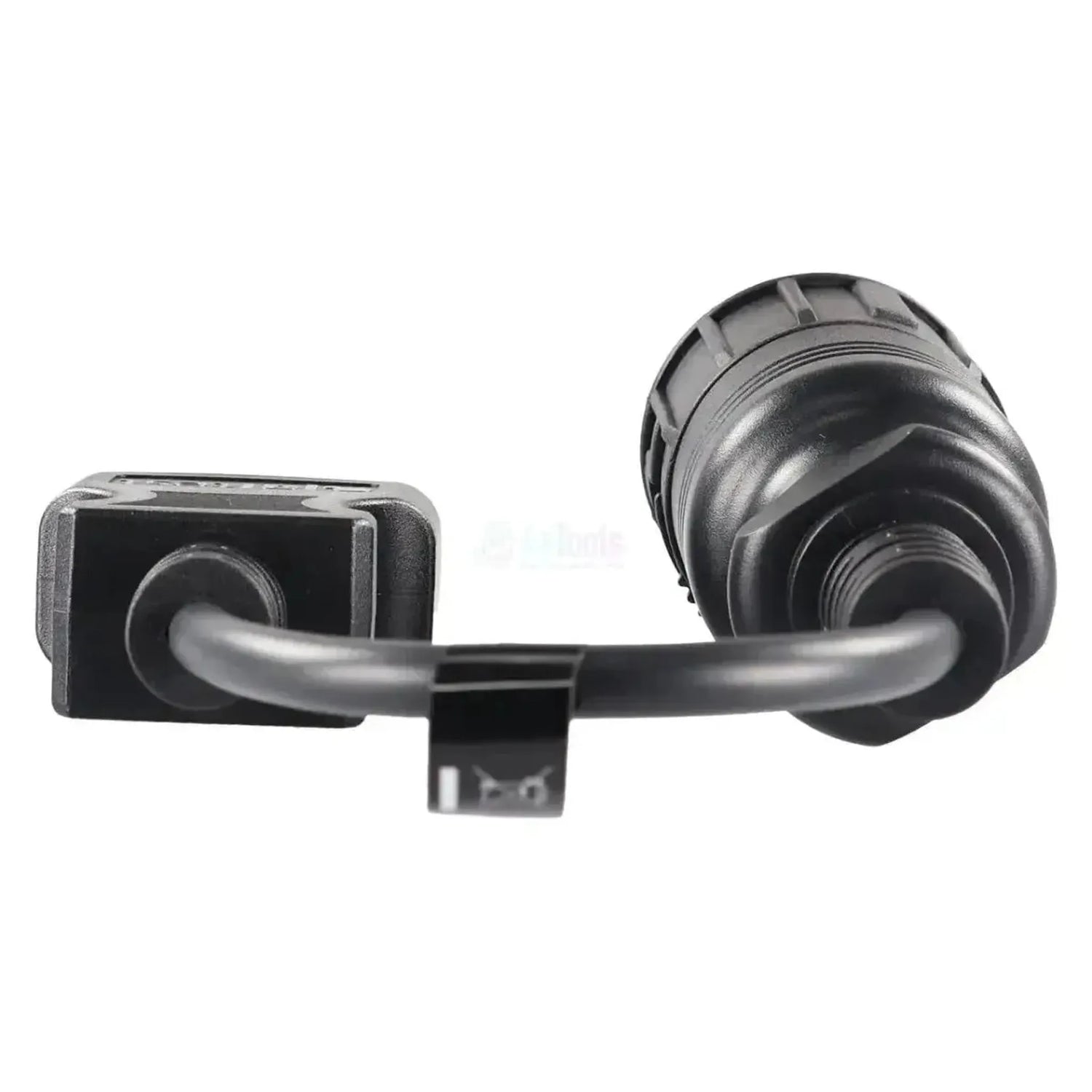

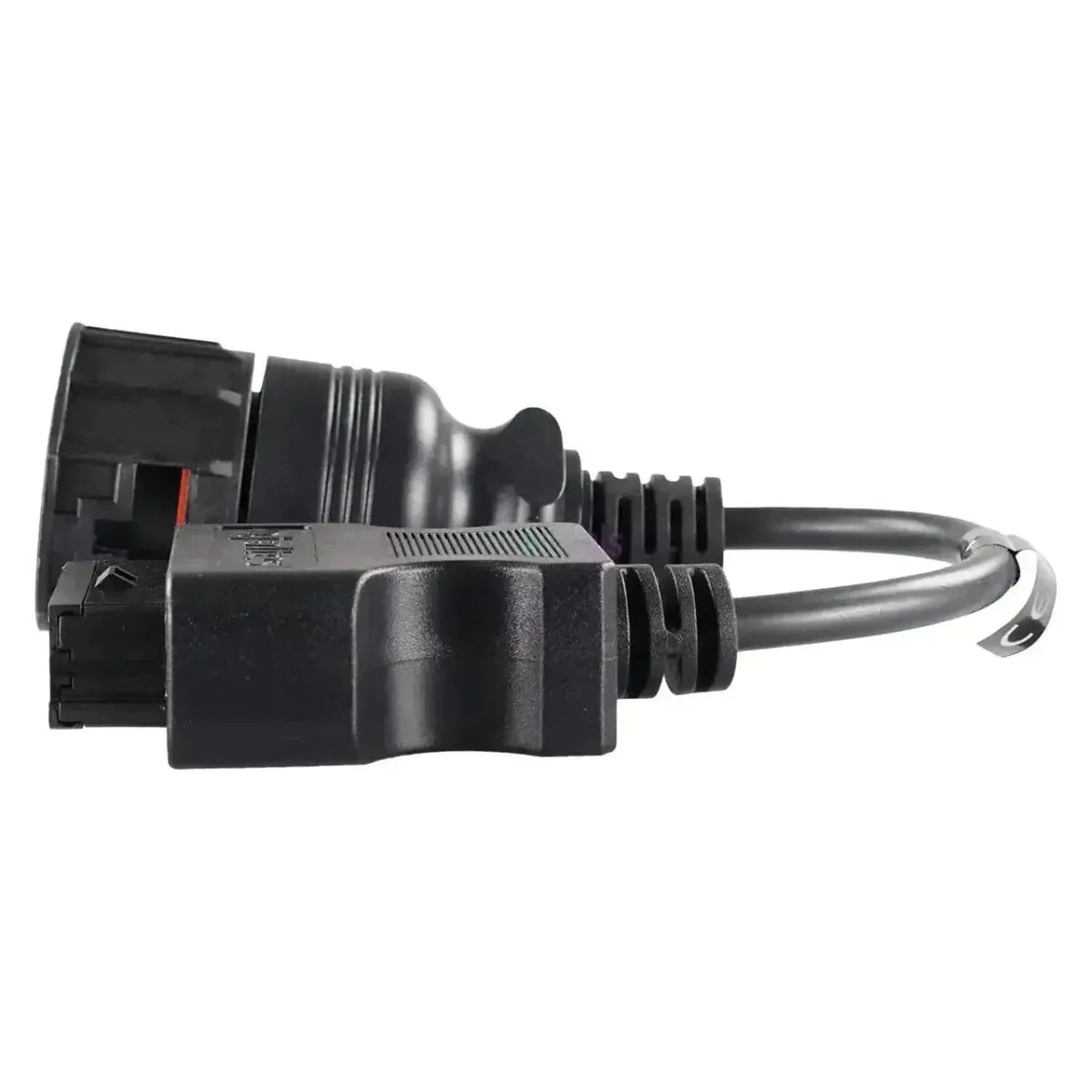

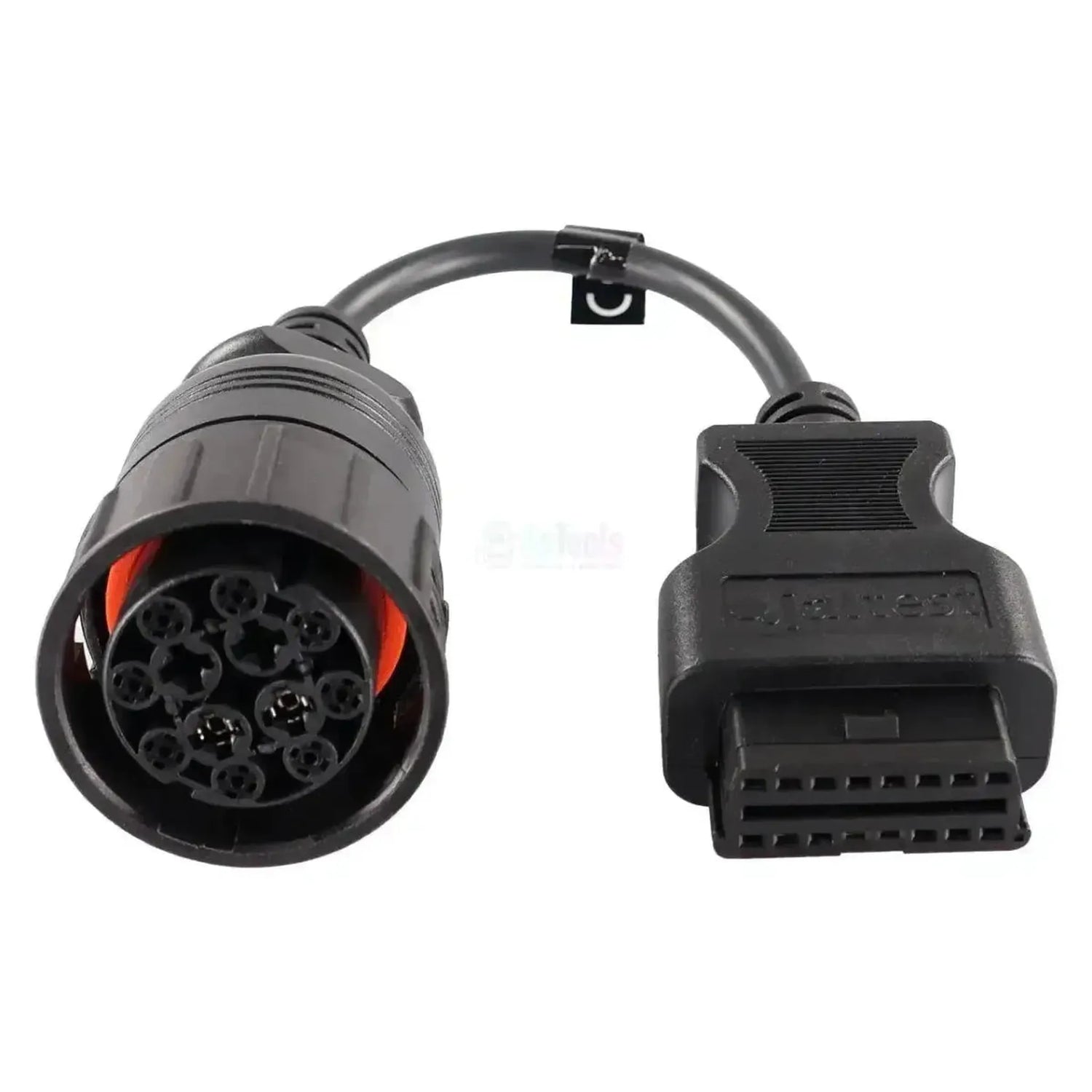

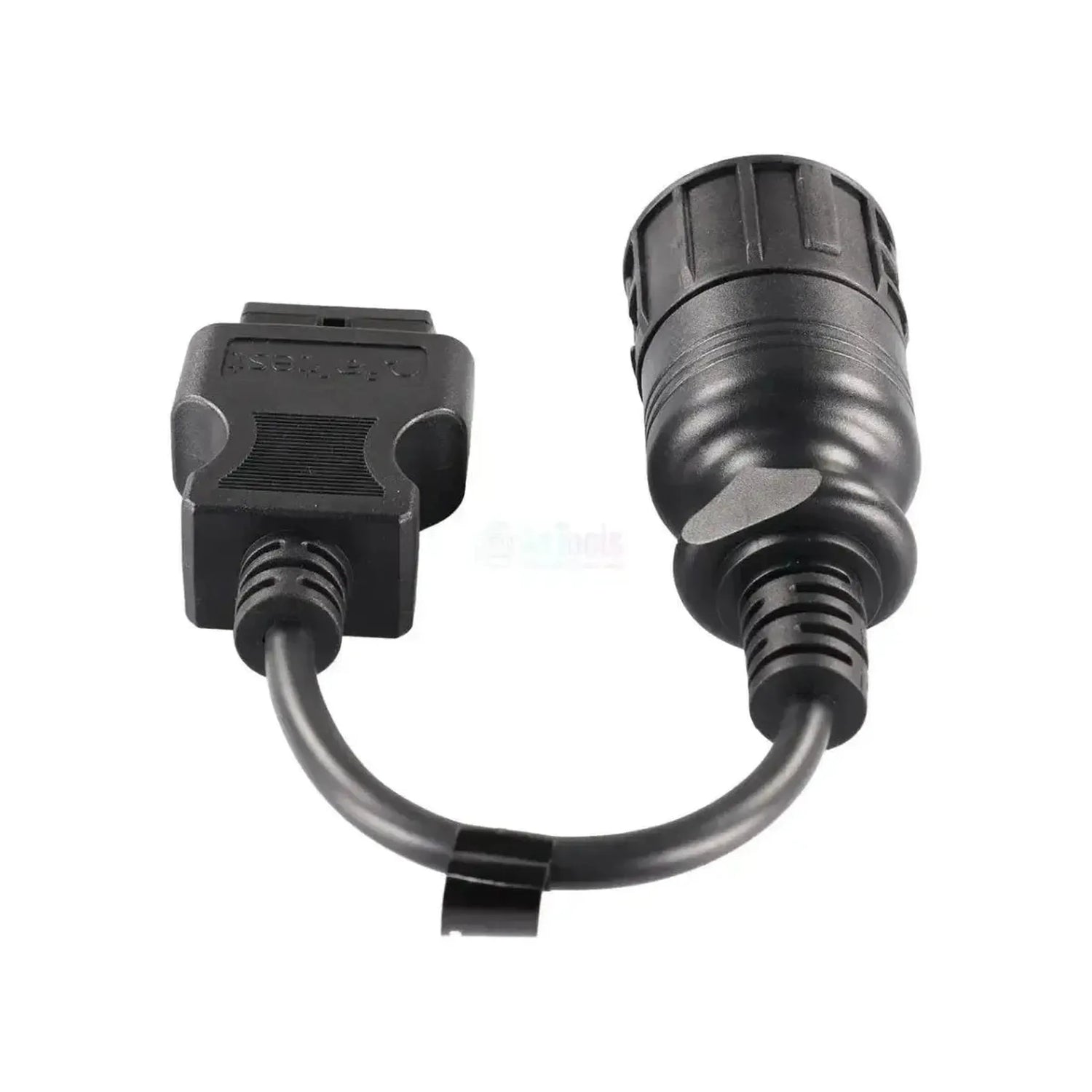

Den Jaltest JDC207A forbinder den 4-polede diagnosetilslutning på MAN TG-serien med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På køretøjssiden sidder et kompakt rundt stik med en bajonetring og en rød indre ring; i den sorte pinholder er 12 positioner udsparet, hvoraf 4 er optaget. Kablet er 28 til 30 cm langt, og tilslutningen sidder i førerhuset.

TG-serien har et fuldt CAN-baseret køretøjsnet omkring den centrale styreenhed FFR. Når kablet er tilsluttet, dækker Jaltest-softwaren FFR, common rail-indsprøjtningen EDC 7 C3/C32, den ældre EDC MS 6.1, gearkasserne AS Tronic og Ecomat 2 samt brems-, retarder-, luftbehandlings- og udstødningsgassystemerne. Kablet virker med Jaltest Link V8.1 og V9 og hører under Jaltest CV.

FORDELE

✔Dækker common rail-indsprøjtningen EDC 7 C3/C32, også i Master-Slave-udførelsen, og den ældre EDC MS 6.1.
✔Også den centrale køretøjsstyreenhed FFR, karrossericomputerne ZBR2 og ZFR og den indbyggede diagnoseenhed OBDU.
✔Transmission AS Tronic og Ecomat 2, samt retarderne PriTarder, Voith, EST-48/52 og VERA.
✔Passer til TGA (2000 - 2005) og til TGL og TGM (2004 - 2005) med denne tilslutning.

BEMÆRK

✕Til AS Tronic udfører Jaltest indstilling af gearkassens parametre som en separat indgang; det er noget andet end almindelig fejlkodediagnose.
✕Kun til den 4-polede TG-tilslutning; de ældre serier F 90, F 2000 og L 2000 har det 37-polede stik og kræver JDC210A.
✕Fra Euro IV (oktober 2005) leverede MAN den 16-polede OBD2-tilslutning; på de lastbiler tilslutter du direkte.
✕Med 28 til 30 cm er kablet kort, så du arbejder tæt på tilslutningen i førerhuset.

Anvendelse og funktioner

Kablet er beregnet til værksteder, der aflæser tidlige MAN TG-lastbiler med Jaltest Link. Da enhederne er koblet sammen via den centrale køretøjsstyreenhed, er listen længere end for de 37-polede forgængere. Hvilke enheder der findes, afhænger af udførelse og byggeår.

Styreenheder du kan tilgå

  • EDC 7 C3/C32: Common rail, også Master-Slave.
  • EDC MS 6.1: Motor, rækkeindsprøjtningspumpe.
  • FFR: Central køretøjsstyreenhed.
  • ZBR2 og ZFR: Karrossericomputere.
  • OBDU: Indbygget diagnoseenhed.
  • AS Tronic og Ecomat 2: Gearkasser.
  • EBS 2.2-2.3 Knorr-Bremse: Elektronisk bremsesystem.
  • EBS 5 (CAN/K) og EBS 5/5X MAN: Elektronisk bremsesystem.
  • EST-48, EST-52 og PriTarder: Hjælpebremsesystemer.
  • Voith og VERA: Hjælpebremsesystemer.
  • ECAM: Luftbehandling.
  • HDS/SCR AdBlue og CRT-filter: Udstødningsgasefterbehandling.
  • ATC, BHTC og GKR: Klimaanlæg.
  • KSM VDO: Parametrerbart påbygningsmodul.

Hvad du kan gøre

  • Fejlkoder: Læs og slet pr. system.
  • Måleværdier: Se i tal og graf.
  • Komponenter: Styr og test dele.
  • Parametre: Skriv indstillinger tilbage.
  • Kalibreringer: Hvor Jaltest tilbyder en procedure.

Sådan bruger du den

  1. Kontroller stikket: Find det 4-polede stik med rød ring.
  2. Tilslut: Sæt JDC207A på og spænd bajonetringen.
  3. Forbind Link: Tilslut OBD2-siden til diagnosekablet.
  4. Tænd for tænding: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg MAN, TG-serien og systemet.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet hører til TG-generationen af MAN, som startede i 2000 med TGA. Slutåret ligger i oktober 2005, hvor 16-polet OBD2-tilslutning blev obligatorisk for lastbiler. Det MAN byggede før TG-serien, har det 37-polede stik og hører under JDC210A.

MAN:

  • TGA: 2000 - 2005.
  • TGL: 2004 - 2005.
  • TGM: 2004 - 2005.
💡
Godt at vide: MAN brugte tre generationer diagnosetilslutning efter hinanden. Serierne F 90, G 90, M 90 og 2000-familien har det brede 37-polede stik (JDC210A), TG-serien fra 2000 til 2005 har dette kompakte 4-polede stik med den røde indre ring, og fra Euro IV fulgte 16-polet OBD2-tilslutning. Se efter den røde ring i din førerkabine, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC207A) | MAN 4-polet OBD1 - 16-polet OBD2 adapterkabel | Erhvervs- og arbejdskøretøj

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • CV erhvervskøretøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
4-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja
Om styreenhedens indstillinger kan ændres. Nødvendigt efter udskiftning eller for at ændre et systems adfærd.Indstil parametre
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
Kabelsæt til lastbil og bus
Referencenummer
JDC207A

Øvrige specifikationer

Anvendelse
MAN TG-serien (TGA, TGL og TGM) med 4-polet diagnosestik
Tilslutning køretøjssiden
4-polet OBD1 (kompakt rund, rød indre ring, fire af tolv positioner optaget)
Styreenheder
EDC 7 C3/C32 og EDC MS 6.1 (motor), FFR (køretøjsstyreenhed), ZBR2, ZFR og OBDU, AS Tronic og Ecomat 2 (transmission), EBS (bremser), EST-48/52, PriTarder, Voith og VERA (retardere), ECAM, HDS/SCR AdBlue og CRT-filter, ATC, BHTC, GKR og KSM VDO
Segment
Erhvervs- og arbejdskøretøj
Del af kabelsæt
Lastbil- og bus-kabelsæt (29362)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med OBD2-diagnosekabel, Jaltest-software med licens til Jaltest CV
