Jaltest  |  SKU: JDC603A

Jaltest (JDC603A) | Mercury 4-polet OBD – 16-polet OBD2 adapterkabel | Motorbåd

Regulær pris
€74,95 inkl.
€61,94 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

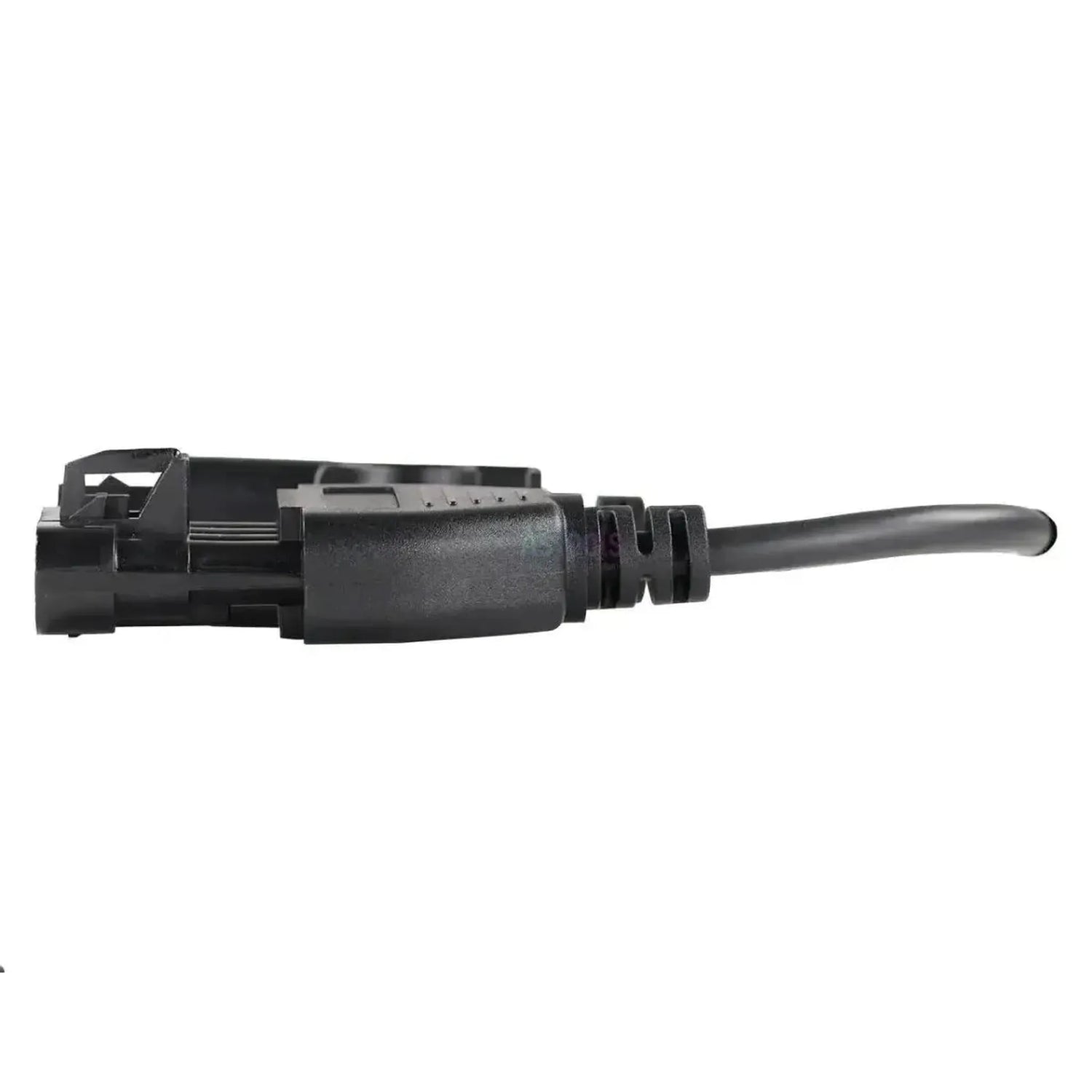

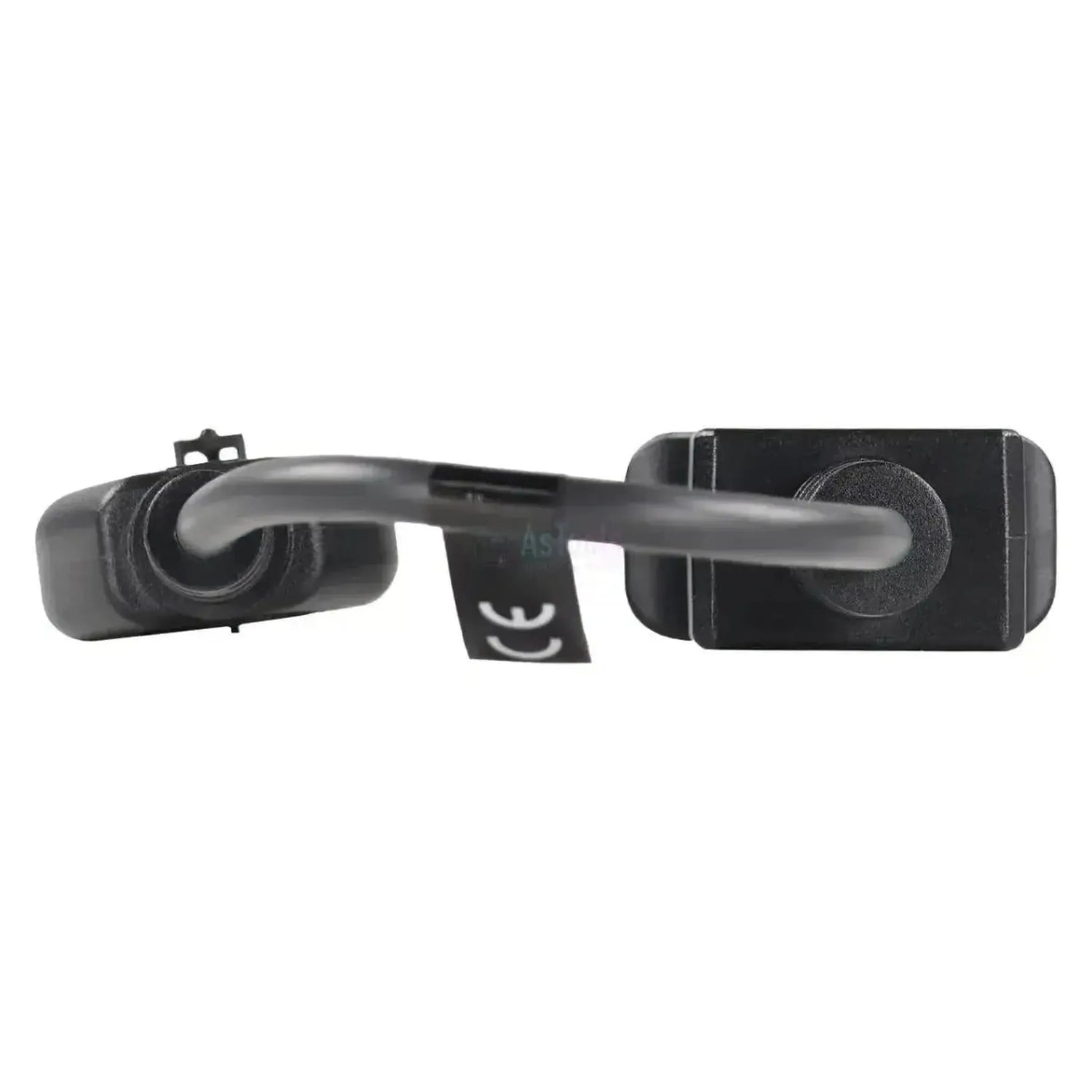

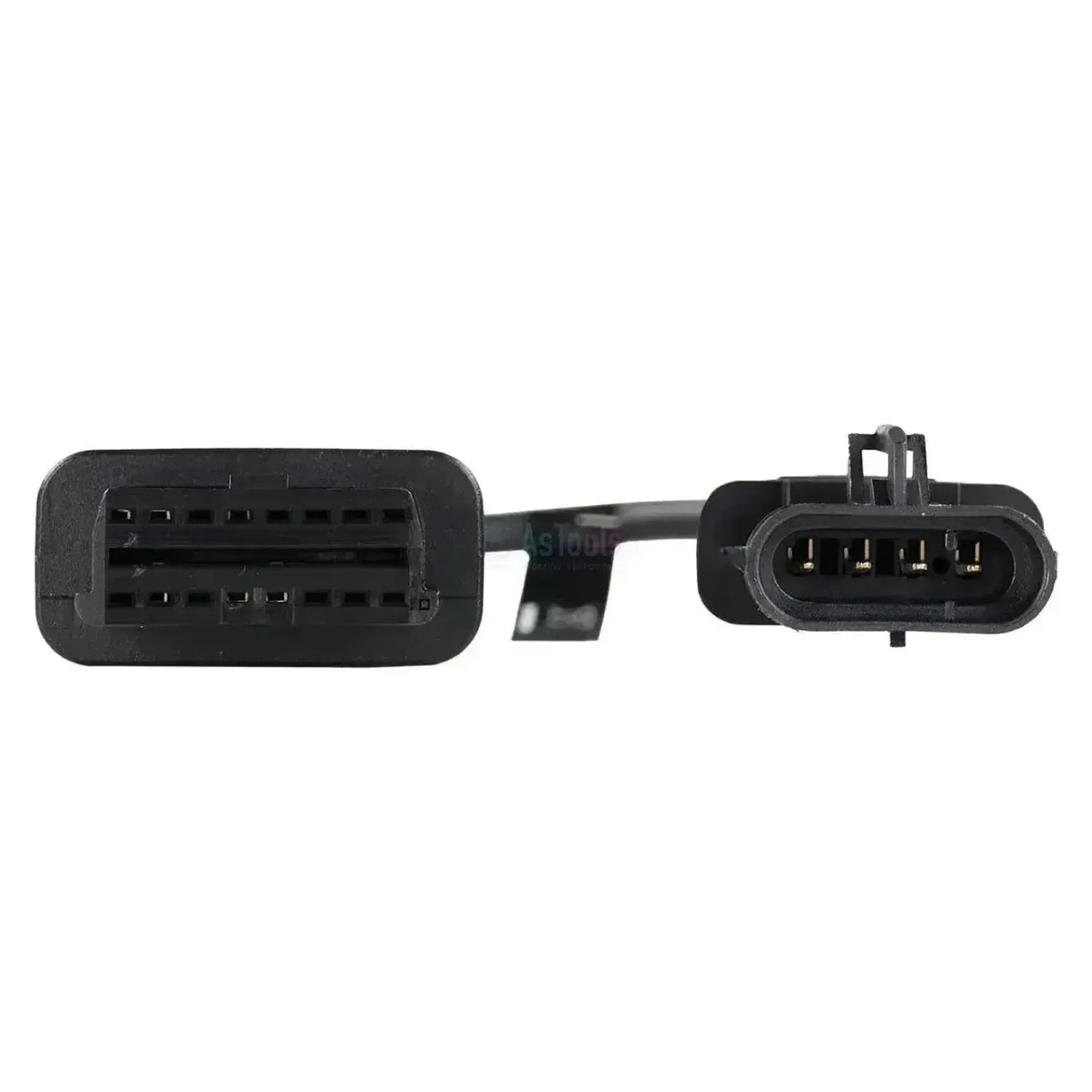

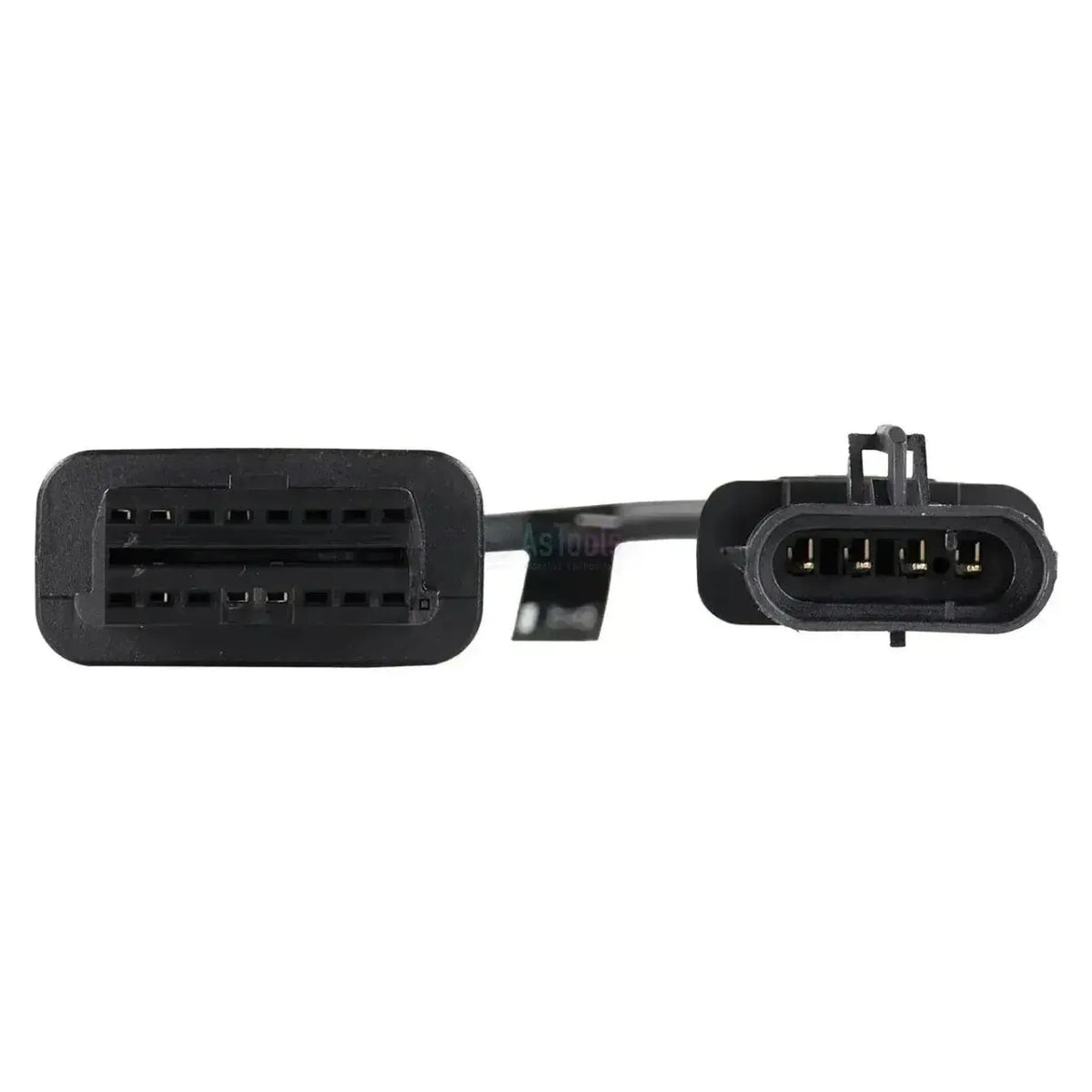

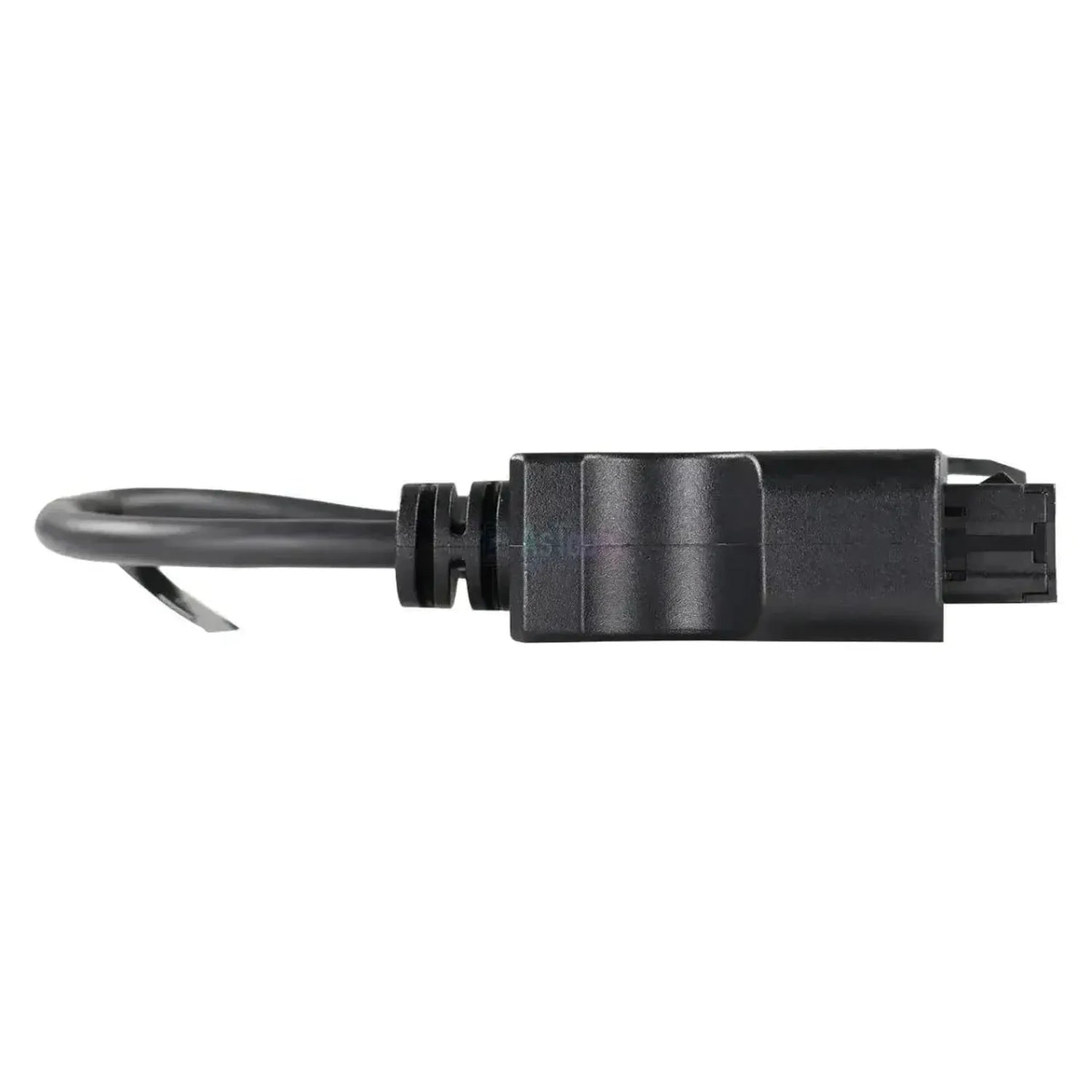

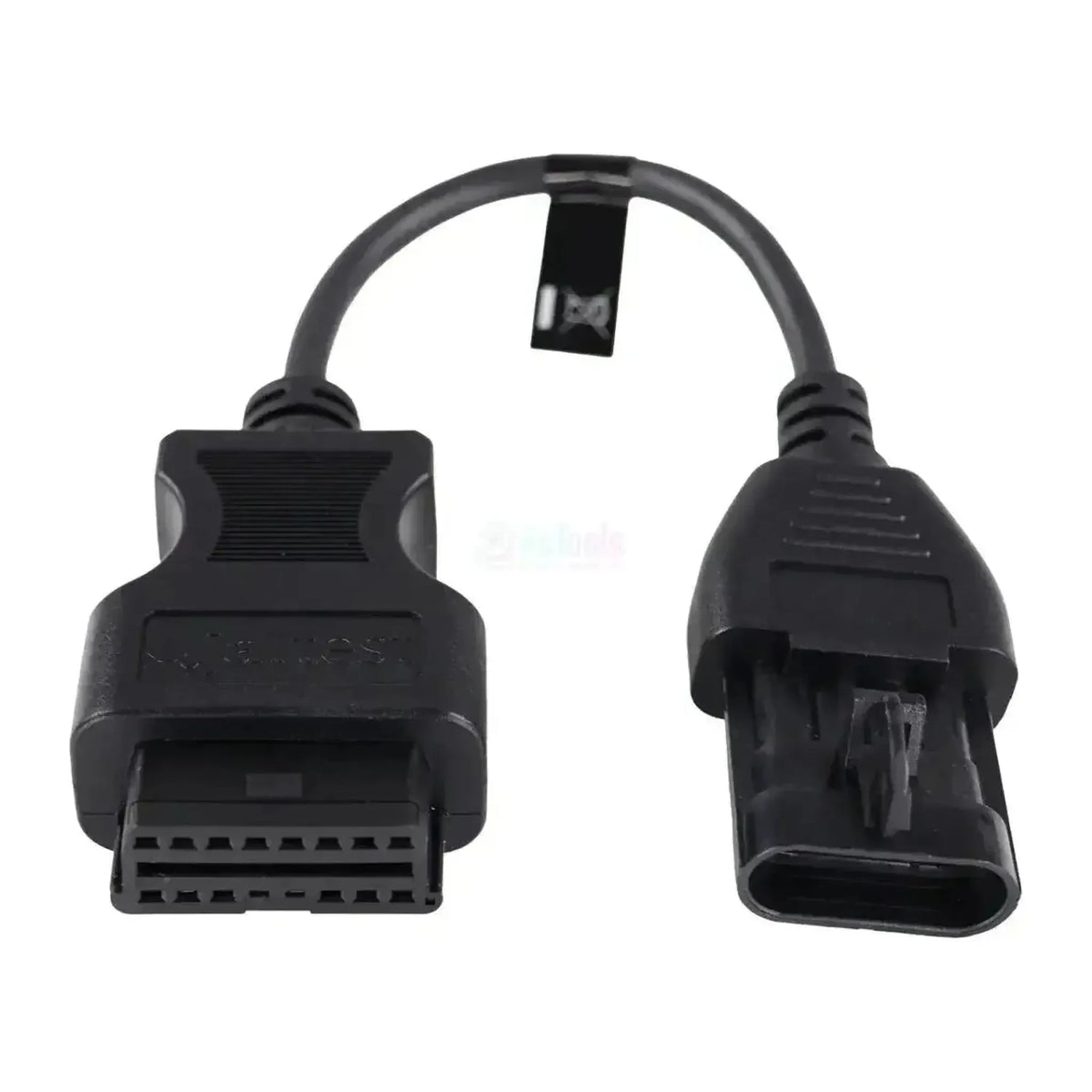

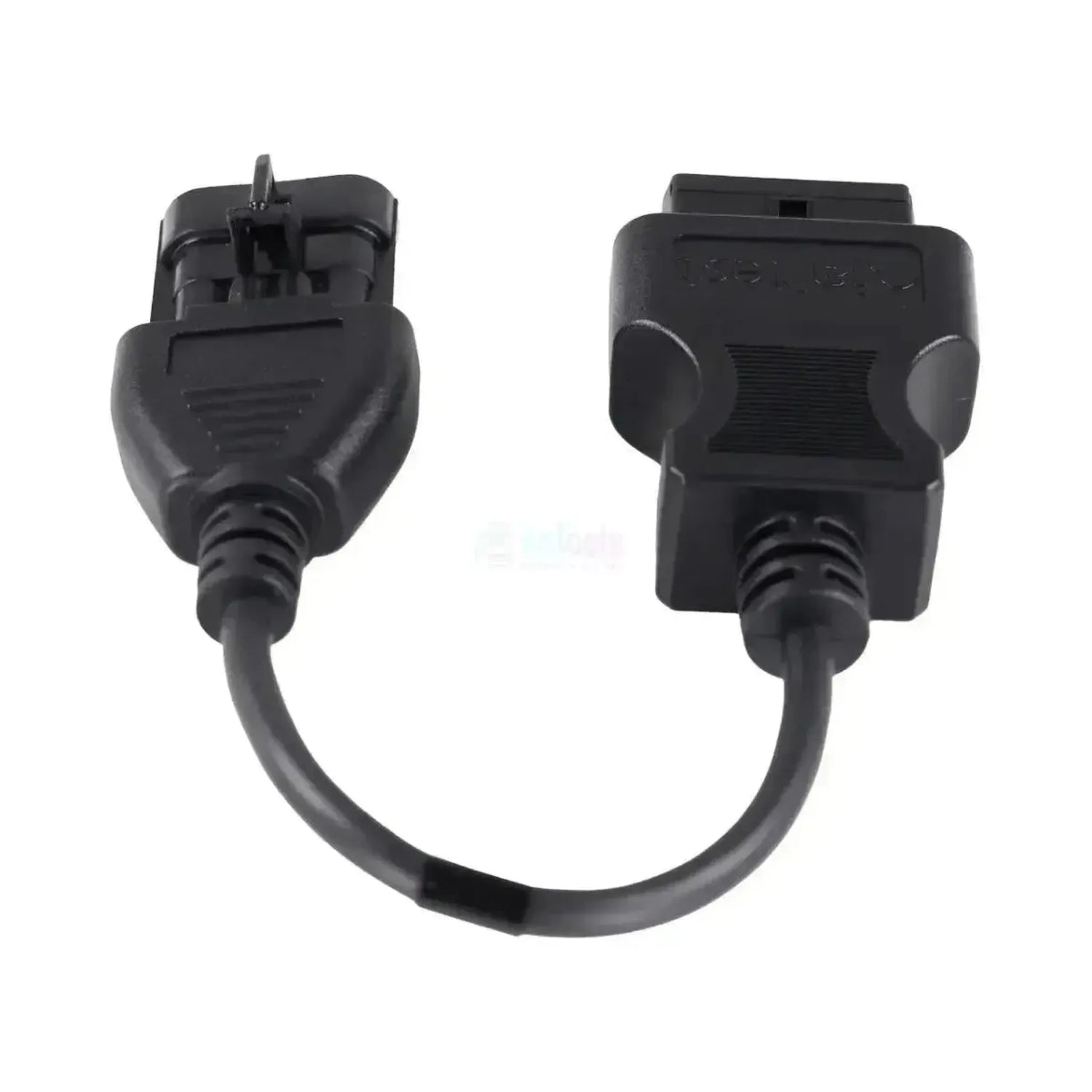

Jaltest JDC603A verbinder 4-polet diagnosestik på Mercury-bådmotorer med 16-polet OBD2-indgangen på dit Jaltest-diagnosekabel. På motorsiden sidder et bredt, fladt sort stik med en afrundet kappe og en låsetap foroven. Mercury bruger det samme stik på udenbordsmotorerne og på MerCruiser-indenbordsmotorerne. Kablet måler 28 til 30 cm.

Bag denne forbindelse sidder styreenhederne PCM-555 og ECM-555, ECM-70 G3 og ECM DFI til Optimax-motorerne. Desuden får du adgang til DTS G3 til digital gas- og skiftestyring og TVM G3 til styring af kursen. På 555-styreenhederne får du alle funktioner op til og med kalibrering og reset; på DTS G3 læser Jaltest ikke fejlkoder. Kablet hører under Jaltest Marine.

FORDELE

✔På PCM-555 og ECM-555 findes den fulde funktionsliste: Fejlkoder, måleværdier, komponentstyring, parametre, kalibrering og reset.
✔Giver desuden adgang til DTS G3 til gas- og skiftestyring og TVM G3 til styring af kursen ud over motorstyringen.
✔Ét kabel til påhængs- og indenbords: Mercury bruger dette 4-polet stik på påhængsmotorerne og på MerCruiser-blokkene.
✔Virker uden forlængerkabel på Jaltest Link V8.1 og på V9.

BEMÆRK

✕På DTS G3 læser Jaltest ikke fejlkoder: Her er det kun måleværdier, kalibrering og live data.
✕Ved ECM DFI til Optimax-motorerne mangler parametre, kalibrering og reset.
✕Kun for det brede 4-polet stik: 2-polet A9-forbindelsen går via JDC614A, 10-polet MEFI-forbindelsen via JDC604.9, og SmartCraft G3-forbindelsen via JDC617A.
✕Til brug kræves en Jaltest Link og en aktiv licens til Jaltest Marine; disse følger ikke med kablet.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til Mercury-motorens styring og den betjeningselektronik om bord. Funktionsomfanget varierer efter styreenhed: På PCM- og ECM-555 får du alle funktioner, på DTS G3 færrest. Nedenstående enheder hører til Mercury-dækningen i Jaltest Marine.

Styreenheder du kan tilgå

  • PCM-555 og G3: Motor, fuld funktionsliste.
  • ECM-555 og G3: Motor, fuld funktionsliste.
  • ECM-70 G3: Motor, fuld funktionsliste.
  • ECM DFI: Optimax, uden parametre.
  • DTS G3: Gas og skift, ingen fejlkoder.
  • TVM G3: Styring af kurs, fejlkoder og live data.

Hvad du kan gøre

  • Fejlkoder: Læs og slet efter reparation.
  • Måleværdier: Live overvågning ved kørende motor.
  • Komponenter: Aktuatorer styres direkte.
  • Parametre og reset: På PCM- og ECM-555.
  • Kalibrering: På 555-enhederne og DTS G3.

Sådan bruger du den

  1. Find stikket: Det brede 4-polet stik ved motoren.
  2. Tilslut: Sæt JDC603A i stikket.
  3. Forbind Link: OBD2-siden på Jaltest-kablet.
  4. Tænd for tændingen: Slå tændingen til.
  5. Aflæs: Vælg Mercury og motorserien.

Kompatible køretøjer og anvendelser

Det afgørende er stikket, ikke modellen. Dette kabel passer til enhver Mercury-motor med 4-polet forbindelsen, både påhængs- og indenbords. Jaltest Marine dækker nedenstående serier i Mercury-dækningen; om du har det rigtige kabel, ser du på det brede, flade stik med låsetappen og ikke på motorens typenummer.

Mercury påhængsmotor:

  • Fourstroke-serie: 15 til 300 hk, inklusive Jet Fourstroke-udgaverne.
  • Verado-serie: 135 til 600 hk.
  • Optimax-serie: 75 til 250 hk.
  • Pro XS, Pro Max og SeaPro: 15 til 500 hk.

Mercury MerCruiser indenbords:

  • MPI- og MAG-udgaver: Blandt andet 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 og 8.2.
  • Øvrige: 496 MAG, Scorpion- og Vazer-motorerne.
💡
Godt at vide: Forbindelsen sidder i motorrummet, på eller ved siden af motoren. Mercury bruger tre diagnosestik side om side: Dette brede 4-polet, et lille ovalt 2-polet med to runde åbninger og et 10-polet MEFI-stik med en dobbelt række ben. Tæl antallet af ben på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC603A) | Mercury 4-polet OBD - 16-polet OBD2 adapterkabel | Motorbåd

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
4-bens
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Styreenheder
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Referencenummer
JDC603A

Øvrige specifikationer

Anvendelse
Mercury påhængs- og indenbordsmotorer med 4-polet diagnosestik
Længde
28 - 30 cm
Del af kabelsæt
Marine-kabelsæt til fartøj (70002008), indenbords (70002009) og udenbords (70002025)
