Jaltest  |  SKU: JDC502A

Jaltest (JDC502A) | Steyr 6-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€239,95 inkl.
€198,31 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

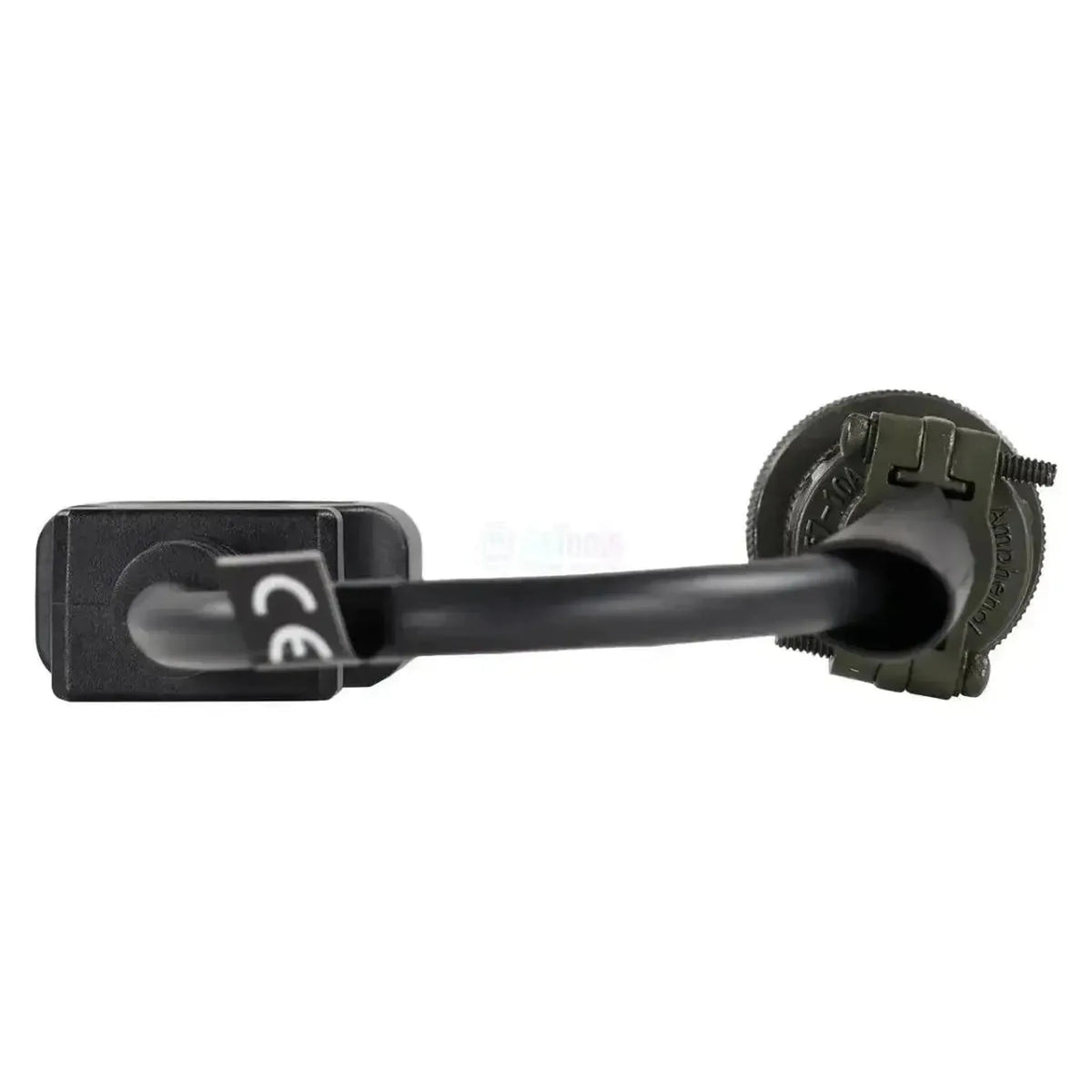

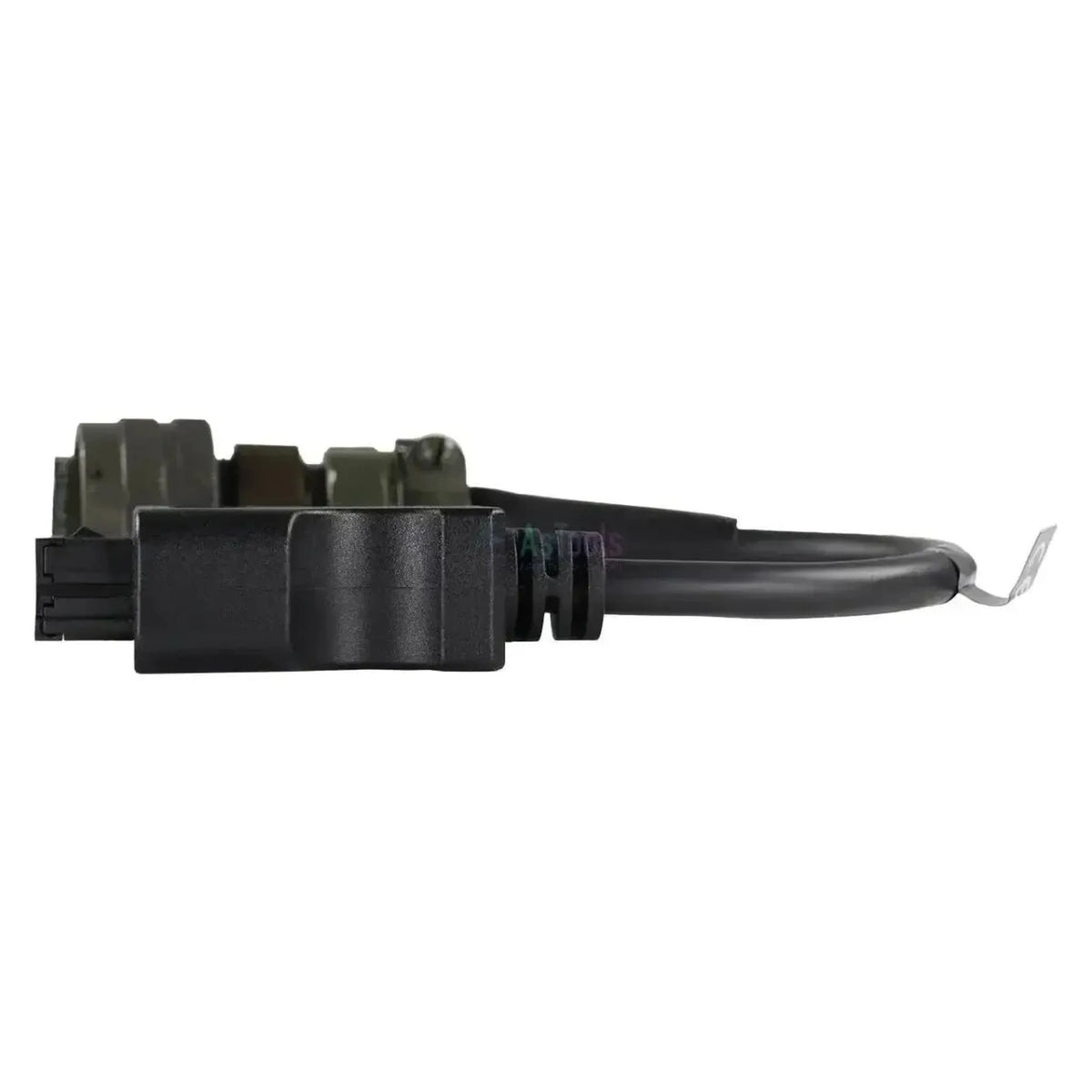

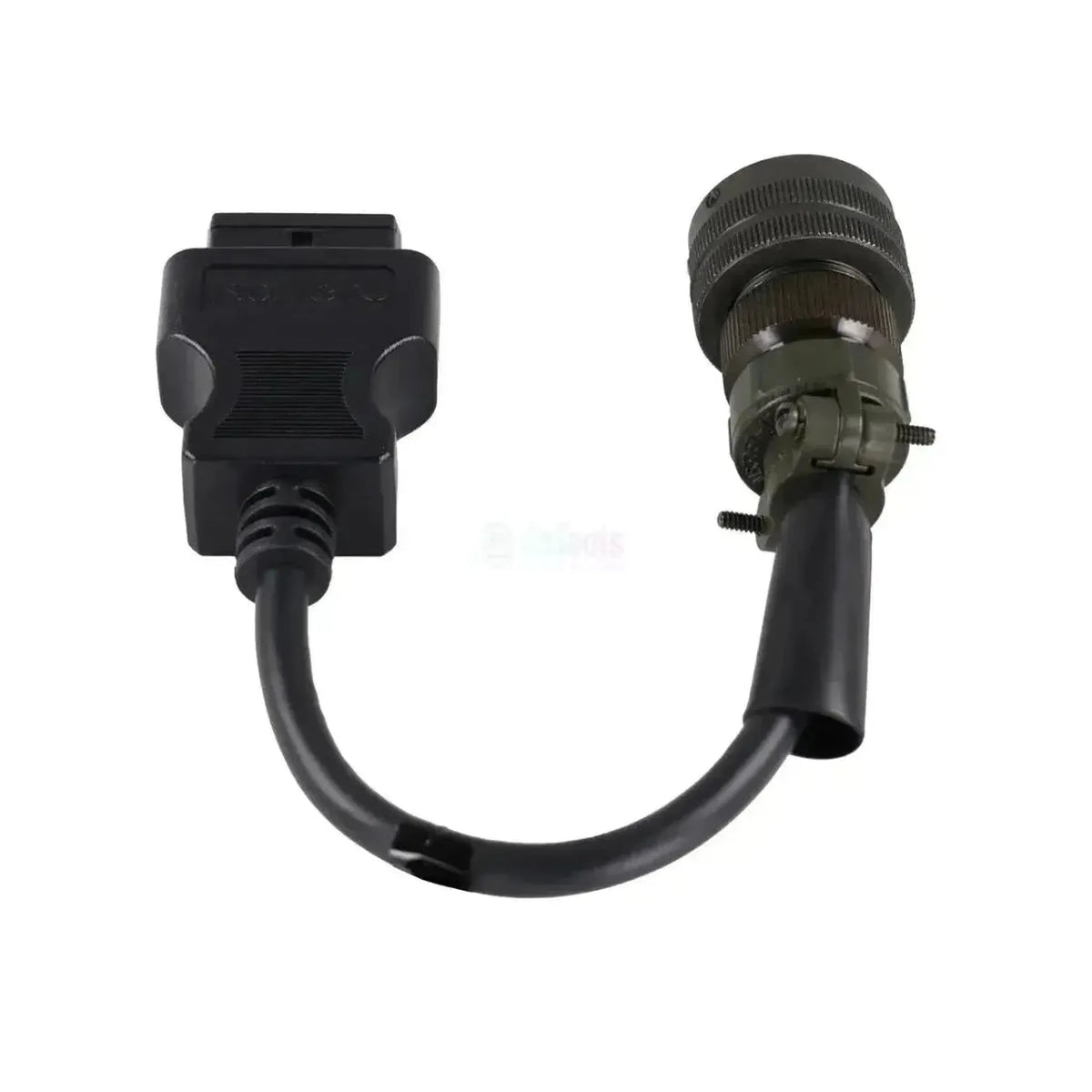

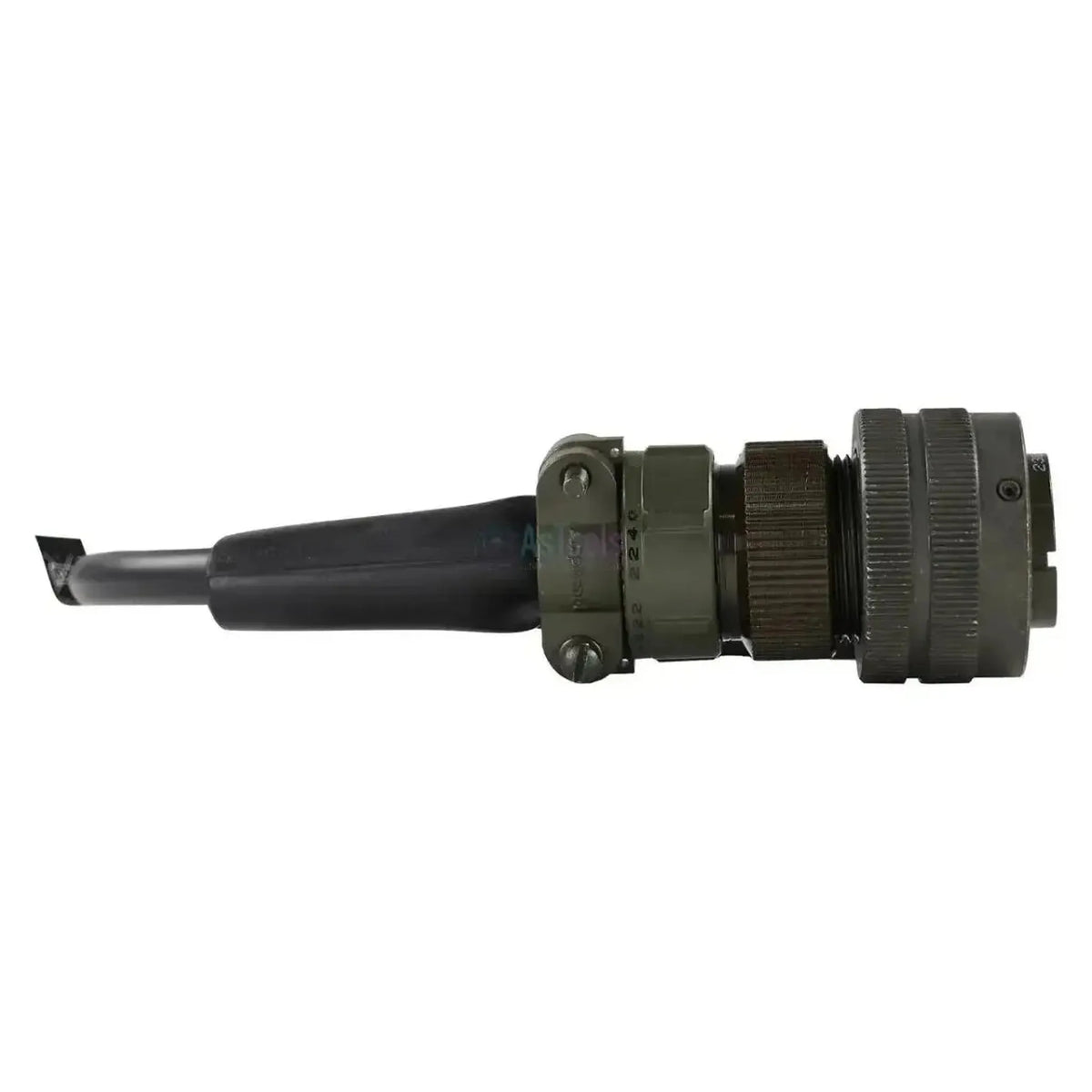

Jaltest JDC502A forbinder Steyr-motorernes egen 6-polet diagnosetilslutning med 16-polet OBD2-bussen, som diagnosekablet til Jaltest Link passer i. På maskinsiden sidder en rund metal bajonetkonnektor med rillet ring, med en rød ring omkring den sorte kontaktholder, seks runde stifter og en skruebar kabelklemme bagved. Kablet er 29-31 cm langt.

Via dette kabel når du de to Steyr-motorstyringer i dækningen, EDC CAN og UIS 1.0, med fejlkoder, måleværdier og ECU-data. Til 3-polet tilslutningen findes JDC501A, med en tydeligt mindre konnektor og en blå ring. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest OHW og Jaltest Marine.

FORDELE

✔Giver adgang til begge Steyr-motorstyringer, som Jaltest dækker: EDC CAN og UIS 1.0.
✔Det samme kabel fungerer til stationære Steyr-motorer og til indenbordsmotorer; Jaltest dækker Steyr i begge dækninger.
✔For begge styreenheder findes fejlkoder, måleværdier og ECU-data i dækningen.
✔Fungerer med Jaltest Link V8.1 og V9: Den 16-polet OBD2-bus rummer diagnosekablet fra begge generationer.

BEMÆRK

✕Passer kun til den 6-polet Steyr-konnektor med rød ring; 3-polet udgaven med blå ring kræver JDC501A.
✕Steyr-dækningen er aflæsningsorienteret: Styring af komponenter, indstilling af parametre og kalibrering er ikke med.
✕For Steyr-motorer tilbyder Jaltest ingen servicenulstilling; serviceintervaller er heller ikke medtaget.
✕Til brug kræves en Jaltest Link og en aktiv licens til Jaltest OHW eller Jaltest Marine.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til Steyr-motorens styring med 6-polet tilslutning. Jaltest samler disse styreenheder i dækningsgruppen Steyr Engines; diagnosetilslutningen sidder på eller ved siden af motorblokken.

Styreenheder du kan tilgå

  • EDC CAN: CAN-udgave af motorstyringen.
  • UIS 1.0: Motorer med pumpe-forstøvereenheder.

Hvad du kan gøre

  • Fejlkoder: Læs og slet.
  • Måleværdier: Med justerbare alarmgrænser.
  • ECU-data: Data fra styreenheden.

Sådan bruger du den

  1. Kontroller konnektoren: Find 6-polet konnektoren med rød ring.
  2. Tilslut: Fastgør JDC502A med bajonetlåsen.
  3. Link tilslutning: Tilslut OBD2-siden til Jaltest-kablet.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæs: Vælg Steyr Engines og styreenheden.

Kompatible motorer og anvendelser

Det er motoren, ikke maskinen den er monteret i, der er afgørende. Steyr-motorer monteres som løst drivaggregat, hvorfor Jaltest placerer dækningen hos selve motoren. Den samme motor findes dermed under stationære motorer og under indenbordsmotorer; om der sidder en 6-polet eller en 3-polet konnektor på din motorblok, kontrollerer du på stedet.

Steyr:

  • Steyr Engines: Dækningsgruppen med EDC CAN og UIS 1.0.
  • Stationære anvendelser: Maskiner og aggregater med en indbygget Steyr-motor.
  • Indenbordsmotorer: Steyr er også omfattet af Jaltest-dækningen for indenbordsmotorer.
💡
Godt at vide: De to Steyr-konnektorer kan du også skelne uden at tælle: 6-polet på dette kabel har en rød ring omkring kontaktholderen, mens 3-polet på JDC501A er tydeligt mindre og har en blå ring. Kontroller hvilken tilslutning der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC502A) | Steyr 6-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
6-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
29 til 31 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja

Anvendelse

Referencenummer
JDC502A
Styreenheder
EDC CAN og UIS 1.0 (motorstyring)

Øvrige specifikationer

Anvendelse
Steyr-motorer med 6-polet diagnosetilslutning
Interface
Jaltest Link V8.1 og V9, via 16-polet OBD2-diagnosekablet
Nødvendig for brug
Jaltest Link og en aktiv licens til Jaltest OHW eller Jaltest Marine
