Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Volvo 16-polet OBD – 16-polet OBD2 adapterkabel | Terræn- og anlægsmaskine

Regulær pris
€97,95 inkl.
€80,95 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

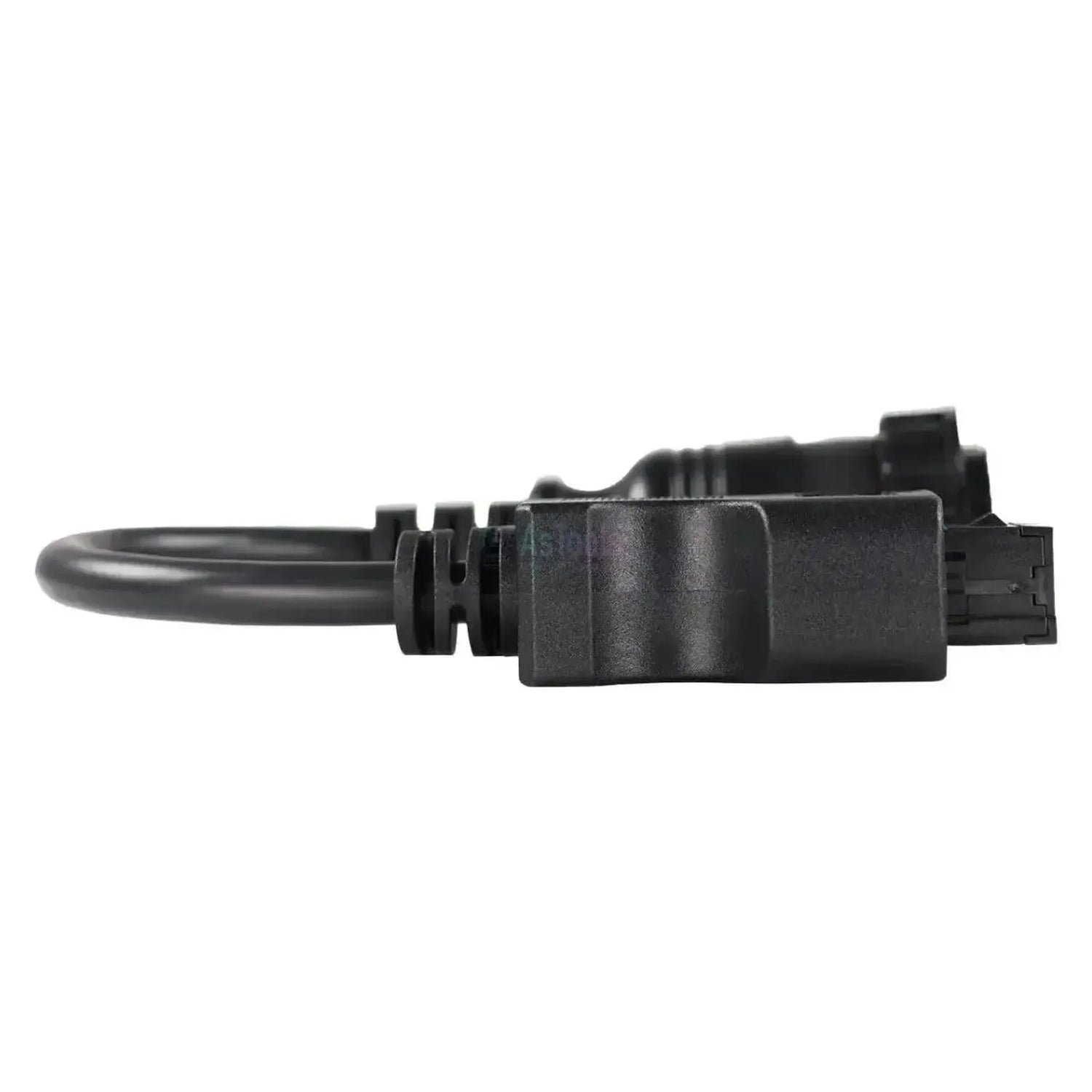

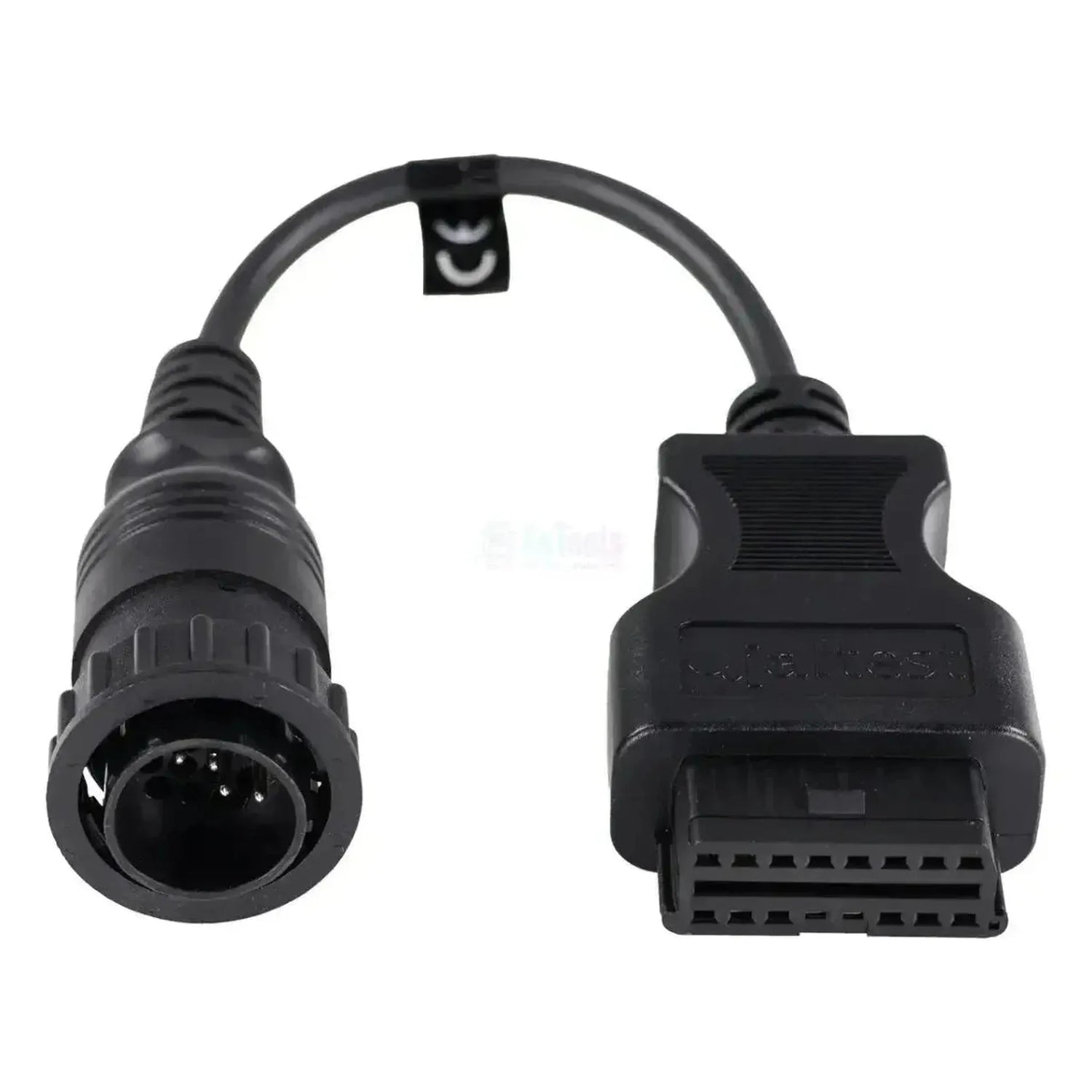

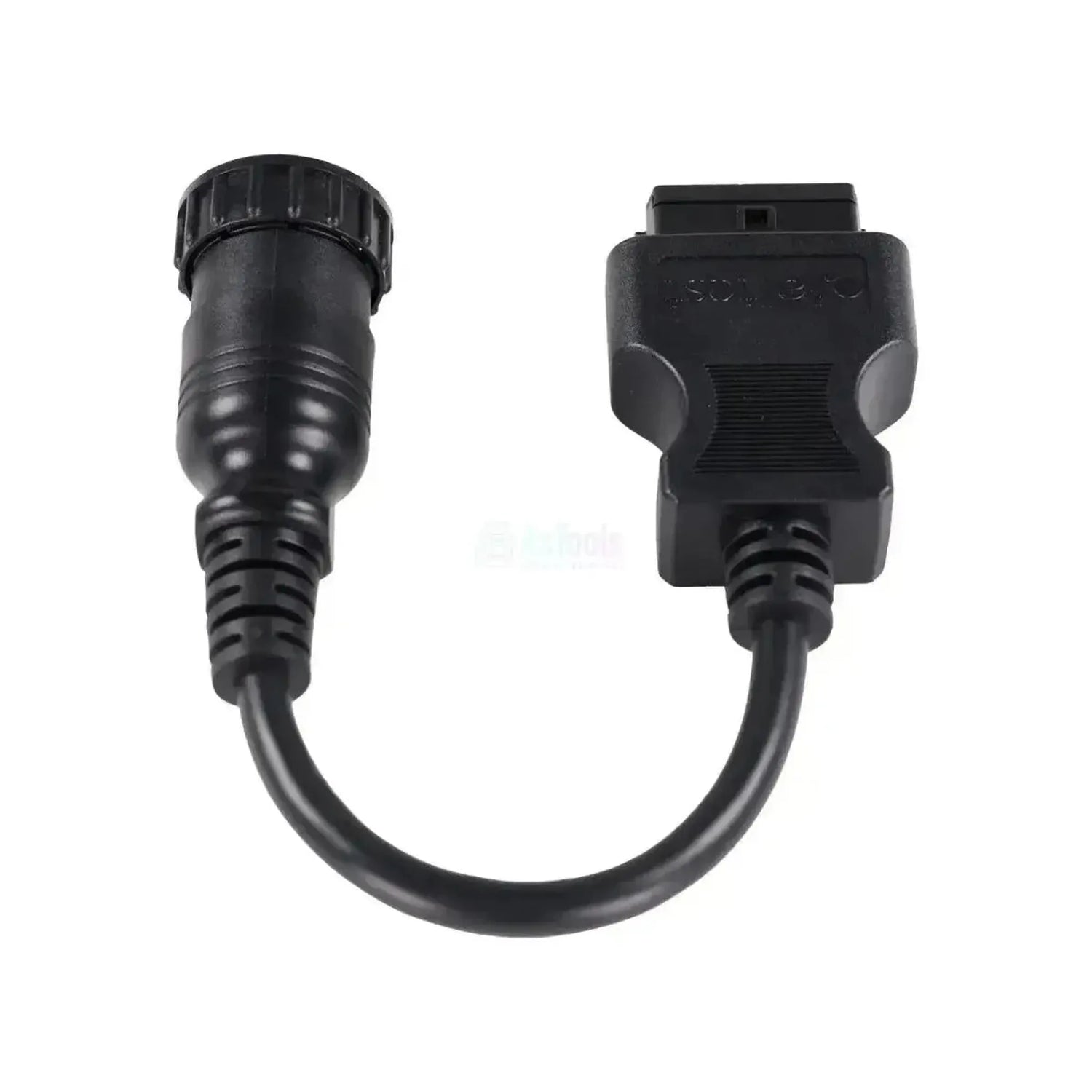

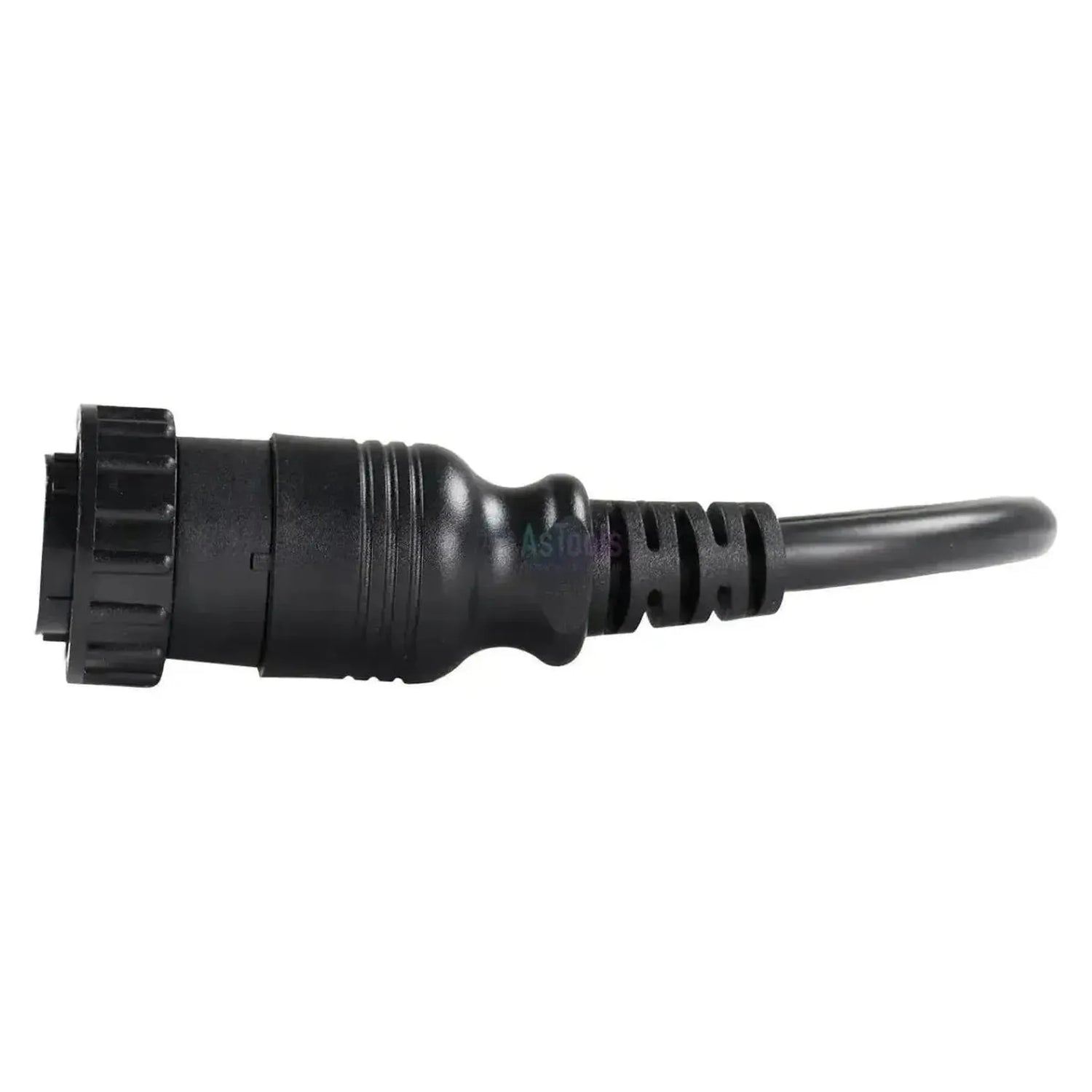

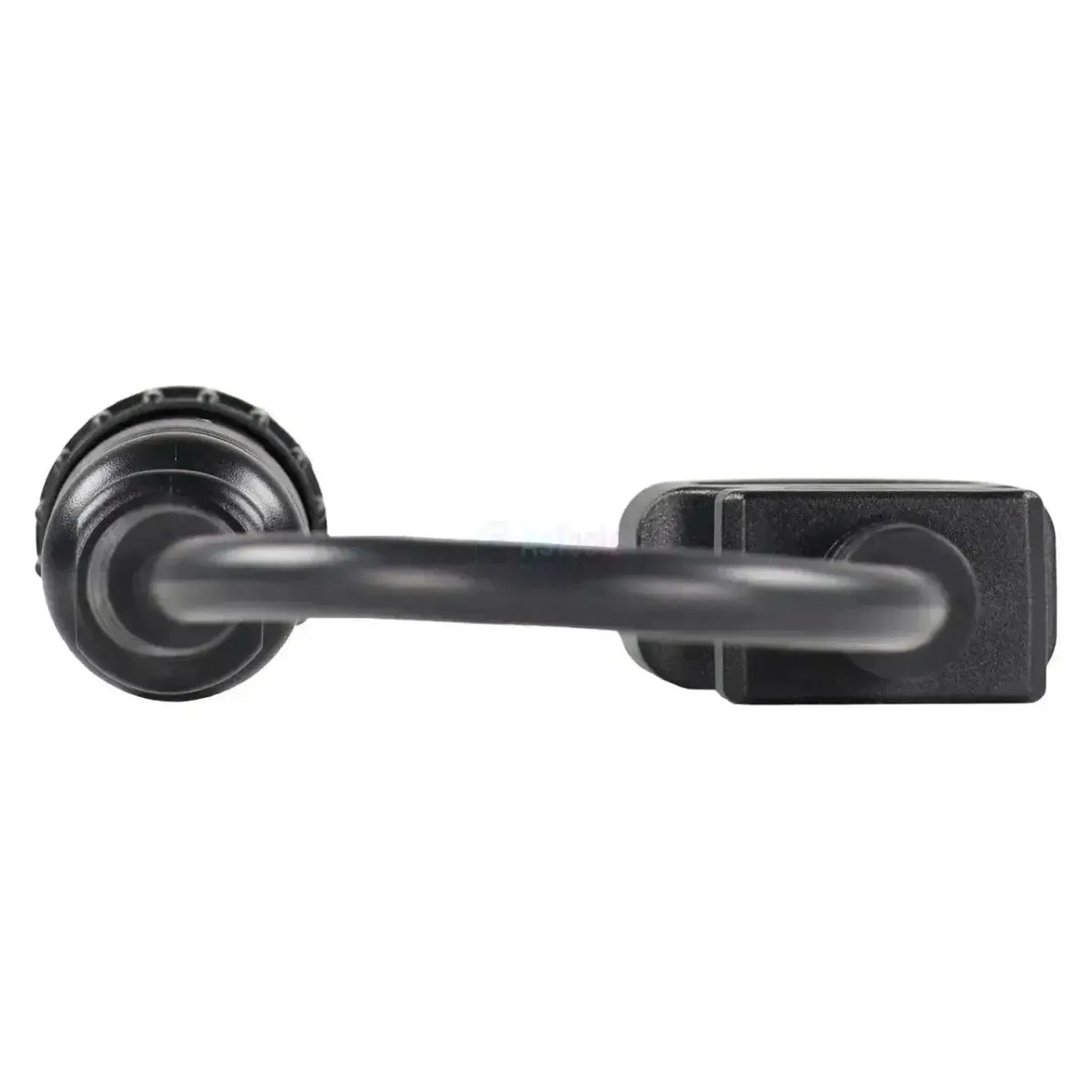

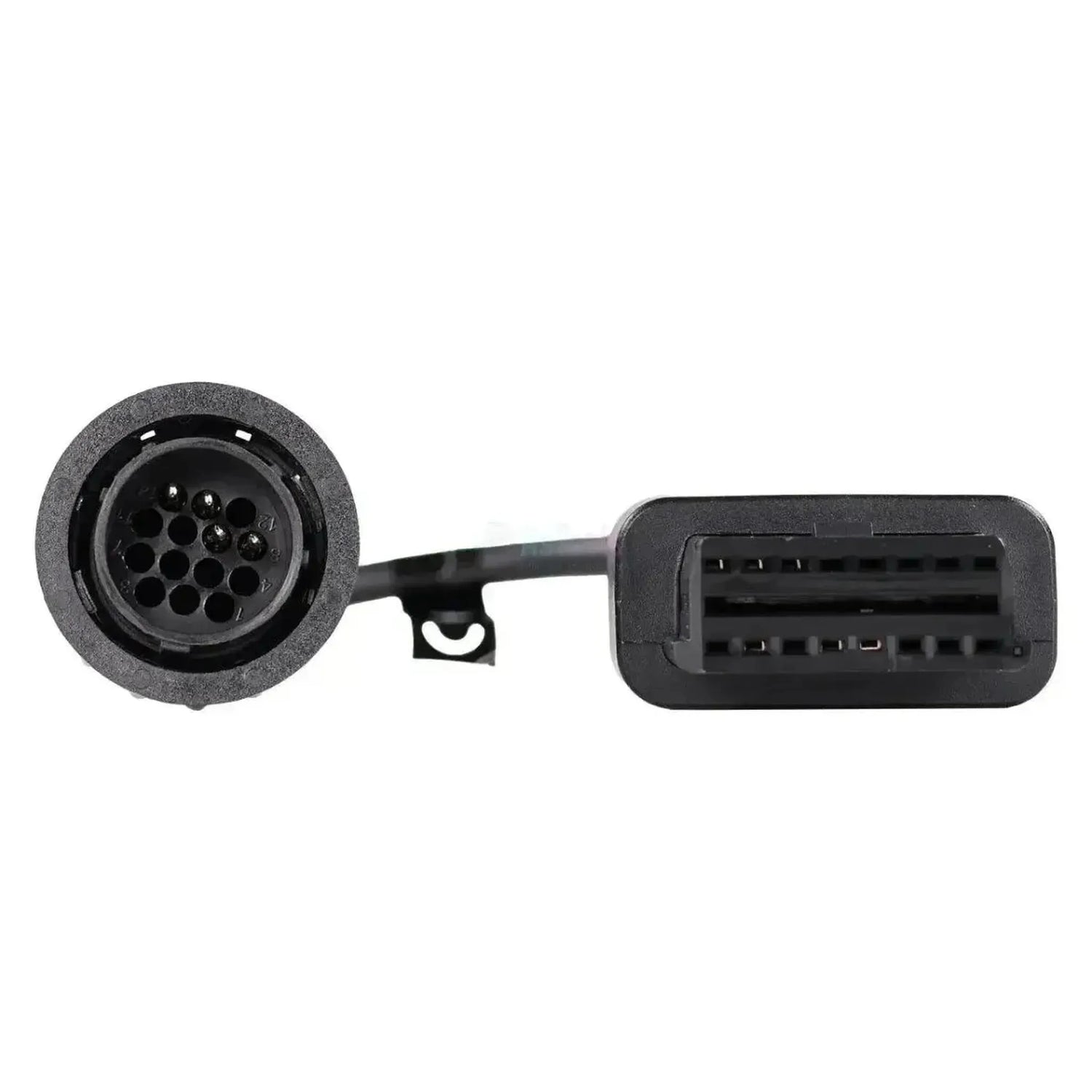

Jaltest JDC509A forbinder diagnosestikket på Volvo Construction Equipment-maskiner med 16-polet OBD2-indgangen på din Jaltest-diagnosekabel. På maskinsiden sidder et rundt sort stik med en riflet låsering og stifter i en forsænket kontaktholder. Stikket sidder i førerhuset, og kablet måler 28 til 30 cm.

Med dette kabel når du køretøjscomputeren VECU og V2ECU, motorstyringen EDC, transmissionsstyringerne TECU og ZF Ergopower samt enhederne CU (klima), CCU (førerhusmodul), IC (instrumentpanel) og W-ECU (telematik). På en gravemaskine i EC-serien læser Jaltest fem enheder, og på en hjullæsser i L-serien otte. Kablet virker med Jaltest Link V8.1 og V9 og hører under Jaltest OHW.

FORDELE

✔Dækker hele maskinlinjen med VECU/V2ECU, EDC (motor), TECU og ZF Ergopower (transmission).
✔Dækker også CU (klima), CCU (førerhusmodul), IC (instrumentpanel) og telematikmodulet W-ECU.
✔Virker med både Jaltest Link V8.1 og V9, også efter skift til den nyere interface.
✔Volvo CE beholder dette stik på tværs af generationerne, så du også finder det på nyere maskiner.

BEMÆRK

✕Antallet af styreenheder varierer kraftigt fra serie til serie; på en gravemaskine i EC-serien er der fem, og på en hjullæsser i L-serien otte.
✕Diagnosevarsler og yderligere handlinger er ikke tilgængelige på disse Volvo CE-systemer.
✕Ligner Hidromek-kablet JDC541A, men der sidder kontaktbøsninger, hvor dette kabel har stifter.
✕Dækningen gælder for Volvo CE; Volvo-lastbiler og -busser er ikke omfattet.

Anvendelser og funktioner

Via denne forbindelse får du med Jaltest-softwaren adgang til maskinens styreenheder. Hvilke enheder der findes, afhænger af serien og maskinens generation.

Styreenheder du kan tilgå

  • VECU og V2ECU: Køretøjscomputer.
  • EDC: Elektronisk dieselstyring.
  • TECU: Transmission på hjullæssere.
  • ZF Ergopower: Gearkassestyring på hjullæssere.
  • CU: Aircondition og førerhusvarme.
  • CCU: Førerhusmodul på gravemaskiner.
  • IC: Instrumentpanel.
  • W-ECU: Telematik på hjullæssere.

Hvad du kan gøre

  • Fejlkoder: Læs og slet med beskrivelse.
  • Måleværdier: Vis med alarmgrænser.
  • Service: Intervaller og servicerapport.

Sådan bruger du den

  1. Find stikket: Find det runde stik i førerhuset.
  2. Tilslut: Sæt JDC509A i og spænd ringen fast.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest-diagnosekablet.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Aflæsning: Vælg Volvo CE og serien i Jaltest OHW.

Kompatible køretøjer og anvendelser

Stikket er afgørende, ikke modellen. Maskiner fra Volvo Construction Equipment har en egen rund diagnoseport med låsering, som du også finder på nyere maskiner. Jaltest OHW dækker nedenstående serier.

Volvo CE:

  • EC-serien: Beltegravere, 1999 - nu.
  • ECR-serien: Korthalede gravemaskiner.
  • EW-serien: Mobile gravemaskiner.
  • L-serien: Hjullæssere.
  • A-serien: Lederdumpere.
  • G-serien: Vejhøvle.
  • DD- og SD-serien: Valser.
💡
Godt at vide: Stikket sidder i førerhuset og er et rundt stik med låsering, ikke det flade 16-pin stik fra personbilen. I kabelets stikholder sidder stifter; Hidromek-kablet JDC541A ligner, men har kontaktbøsninger. Se i førerhuset, hvilket stik der sidder i, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC509A) | Volvo 16-pin OBD - 16-pin OBD2 adapterkabel | Terræn- og anlægsmaskine

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • OHW bygge- og terrænmaskiner
Hvilke typer køretøjer eller maskiner kablet er beregnet til. Det viser hurtigt, om det passer til opgaverne på Deres værksted.Køretøjstyper
  • Bygge- og terrænmaskine

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om det kan ses, hvornår næste service skal udføres. Nyttigt til planlægning af servicebesøg.Vis servicedata
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
OHW-kabelsæt komplet
Referencenummer
JDC509A
Påkrævet for brug
Jaltest Link

Øvrige specifikationer

Anvendelse
Volvo Construction Equipment
Tilslutning på maskinsiden
Rund sort stik med låsering, med stifter
Styreenheder
VECU og V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC og W-ECU
Del af kabelsæt
OHW-kabelsæt komplet (70002026)
