Jaltest  |  SKU: JDC612A

Jaltest (JDC612A) | Yanmar 3-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€74,95 inkl.
€61,94 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

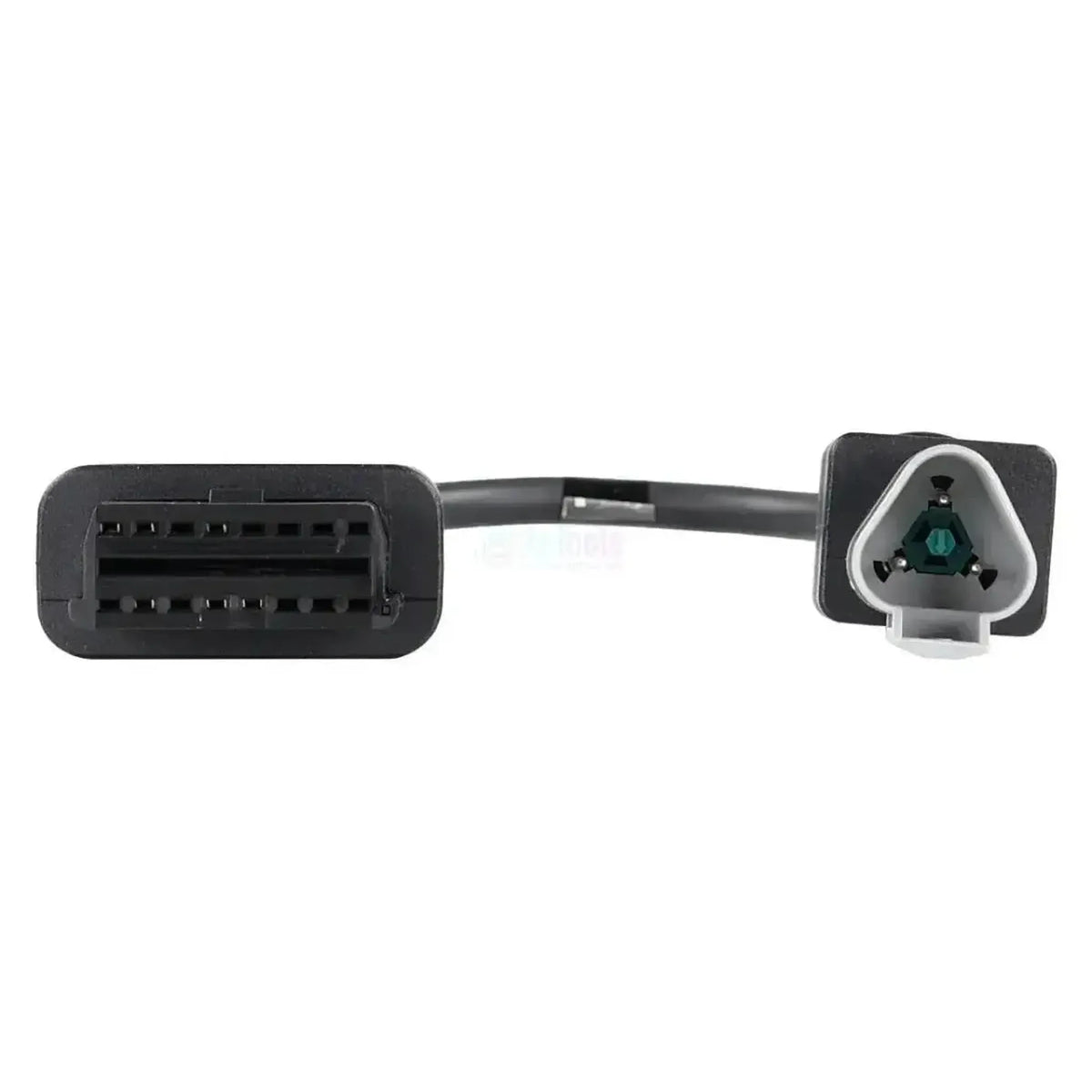

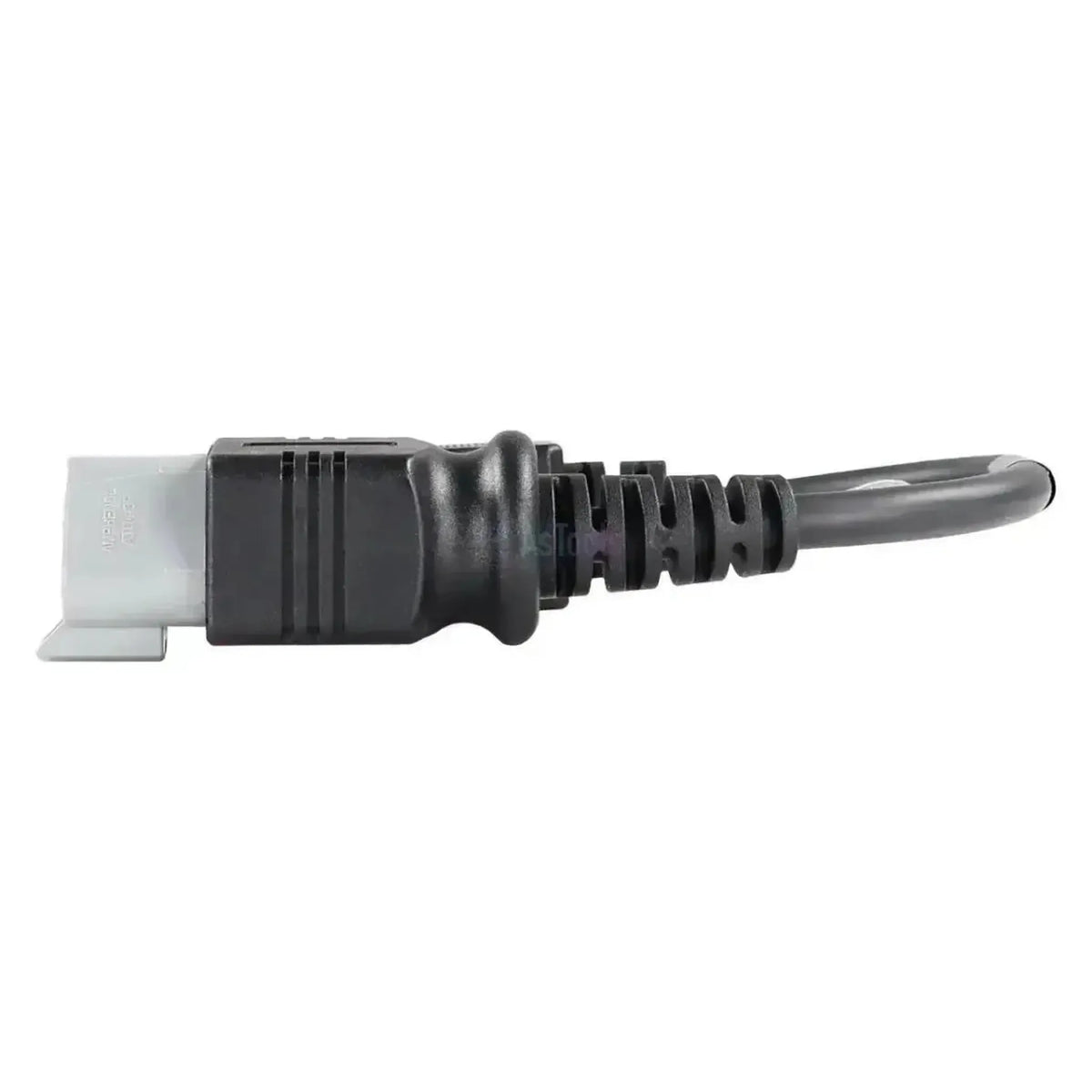

Jaltest JDC612A er diagnosekablet til Yanmar, 3-pin. Det forbinder 3-polet tilslutningen på Yanmar-indenbordsmotorer med den almindelige 16-polet OBD2-tilslutning. På motorsiden sidder et lysegrå hylster med et afrundet trekantet tværsnit, hvor tre stifter står omkring en grøn kile. Det er en lige kabel uden forgrening på 28 til 30 cm.

Når forbindelsen er etableret, får Jaltest-software adgang til tre motorstyringer og betjeningspanelerne: EDC Yanmar Bosch, EDC Yanmar Generic, ECM og panelerne VC10 og VC20. Ved Bosch-styringen er komponentstyring og parametre også dækket. Kablet fungerer med Jaltest Link V8.1 og V9 og hører under Jaltest Marine.

FORDELE

✔Ved EDC Yanmar Bosch er komponentstyring og parametre også dækket, ikke kun aflæsning.
✔Giver også adgang til betjeningspanelerne VC10 og VC20, med parametre, kalibrering og nulstilling.
✔Ét kabel til fire styreenheder: Tre motorstyringer og betjeningspanelerne.
✔På alle motorstyringer kan du følge med live, mens motoren kører.

OPMÆRKSOMHEDSPUNKTER

✕Betjeningspanelerne VC10 og VC20 giver ingen fejlkoder og ingen måleværdier; til det skal du være ved motorstyringen.
✕Ved EDC Yanmar Generic mangler komponentstyringen og de parametre, som Bosch-udgaven har.
✕Kun til den trekantede 3-polet tilslutning; industrimotorerne (TNV- og TN-serien) har et rektangulært 6-polet stik, som JDC538A er beregnet til.
✕Alt går via det ene 3-polet motorstik; det, der ikke er tilsluttet der, kan du ikke nå med det.

Anvendelser og funktionalitet

Kablet er beregnet til værksteder og bådeværfter, der aflæser Yanmar-indenbordsmotorer. Via denne forbindelse får du adgang til motorens styreenheder og til styreenheden i betjeningspanelet; hvilke enheder der er til stede, afhænger af motorserien om bord.

Styreenheder du kan tilgå

  • EDC Yanmar Bosch: Motorstyring, med aktivering.
  • EDC Yanmar Generic: Motorstyring, aflæsning og live-data.
  • ECM: Motorstyring, bl.a. BY-serien.
  • VC10 og VC20: Betjeningspanel, uden fejlkoder.

Hvad du kan gøre

  • Fejlkoder: Aflæses ved motorstyringerne.
  • Live-data: Følg med, mens motoren kører.
  • Komponenter: Styring ved EDC Yanmar Bosch.
  • Parametre: Ved Bosch-styringen og panelerne.
  • Kalibrering og nulstilling: Ved VC10- og VC20-panelerne.

Sådan bruger du den

  1. Find tilslutningen: Find 3-polet stikket i motorrummet.
  2. Tilslut: Sæt JDC612A i motorstikket.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd tændingen: Slå tændingen til.
  5. Aflæs: Vælg Yanmar og motorserien i Jaltest Marine.

Kompatible motorer og anvendelser

Det afgørende er stikket, ikke modellen. Kablet passer til enhver Yanmar-indenbordsmotor med den trekantede 3-polet tilslutning. Nedenstående serier understøttes af Jaltest Marine.

Yanmar:

  • JH-serien: 3JH40, 4JH45, 4JH57, 4JH80 og 4JH110.
  • BY-serien: 4BY-150 til og med 6BY3-260Z, inklusive BY2- og BY3-udførelserne.
  • LV-serien: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 og 8LV-320, 8LV-350 og 8LV-370.
  • SY- og AYEM-serien: 6SY-STP2, 6SY655, 8SY-STP og 6AYEM-GT, 6AYEM-ET og 6AYEM-ST.
  • Betjeningspaneler: VC10- og VC20-panelerne, der hører til disse motorer.
💡
Godt at vide: Tilslutningen sidder i motorrummet, på eller ved siden af motoren. Det trekantede grå hylster med den grønne kile hører til indenbordsmotorerne; ser du et rektangulært grå stik med en orange kile, er det en industrimotor, og så hører JDC538A til der. Kontrollér først, hvilken tilslutning der sidder på din motor, før du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC612A) | Yanmar 3-polet OBD - 16-polet OBD2 adapterkabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets eller adapterens mærke. Det skal ofte passe til mærket på Deres diagnoseenhed.Mærke
Jaltest
Hvilken type produkt det er: et enkelt adapterkabel, en adapter uden kabel eller et komplet sæt.Produkttype
Adapterkabel
Hvilke typer køretøjer eller maskiner kablet kan bruges til. Det viser hurtigt, om det passer til opgaverne på værkstedet.Køretøjstyper
  • Båd
Hvilket kabelsæt dette kabel også indgår i. Har De allerede sættet, behøver De ikke købe kablet separat.Del af kabelsæt
Marine-kabelsæt

Egnet til

Hvilket mærke diagnoseenhed kablet fungerer sammen med. Et kabel fra ét mærke passer som regel ikke til en tester fra et andet mærke.Egnet diagnoseenhed
  • Jaltest
Hvilken version af Jaltest Link-interfacet kablet passer til. Nogle kabler fungerer kun med den nyeste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Hvilket Jaltest-modul der kræves for at bruge kablet. Uden den rette licens fungerer kablet ikke.Jaltest-softwaremodul
  • Marine

Tilslutninger

Stikket der sættes i køretøjets eller maskinens diagnosestik. Det skal passe nøjagtigt.Tilslutning på køretøjssiden
3-bens OBD
Stikket på siden af Deres diagnoseenhed eller interface. Som regel et 16-benet OBD2-stik.Tilslutning på enhedssiden
16-pins OBD2

Diagnosefunktioner

De kan se sensorernes aktuelle måleværdier, mens køretøjet kører. Praktisk ved fejlfinding.Visning af live data
Ja

Mål og vægt

Hvor langt kablet er. Et længere kabel giver mere bevægelsesfrihed ved et stik, der er svært at nå.Kabellængde
28 til 30 cm
Styreenheder
EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
Referencenummer
JDC612A

Øvrige specifikationer

Anvendelse
Yanmar indenbordsmotorer
Del af kabelsæt
Marine-kabelsæt vessel (70002008) og indenbords (70002009)
Nødvendigt for at bruge
Jaltest Link V8.1 eller V9 med Jaltest Marine
