Jaltest  |  SKU: JDC528A

Jaltest (JDC528A) | Volvo Penta 8-polet OBD – 16-polet OBD2 adapterkabel | Forbrændingsmotor

Regulær pris
€168,95 inkl.
€139,63 ekskl.

Garanti direkte fra AsTools

Vi håndterer garantisager selv, hurtigt og uden indblanding fra producenten. Takket være vores eget lagerhold af reservedele og teknisk ekspertise kan vi normalt hjælpe dig direkte. Kun i undtagelsestilfælde sender vi produktet videre til leverandøren.

2 års garanti på alle produkter

Alle vores produkter leveres med 2 års fabriksgaranti. Således er du sikret langsigtet kvalitet og service.

Nem returnering

Du kan nemt anmode om returneringen via din konto. Vi sender dig returmærkat pr. e-mail. Returneringskostnaderne er på dine egne omkostninger.

Professionel kundeservice

Vores eksperter er klar til at hjælpe dig hurtigt og fagkyndigt, både online og i vores fysiske butik. Spørgsmål? Kontakt os gerne!

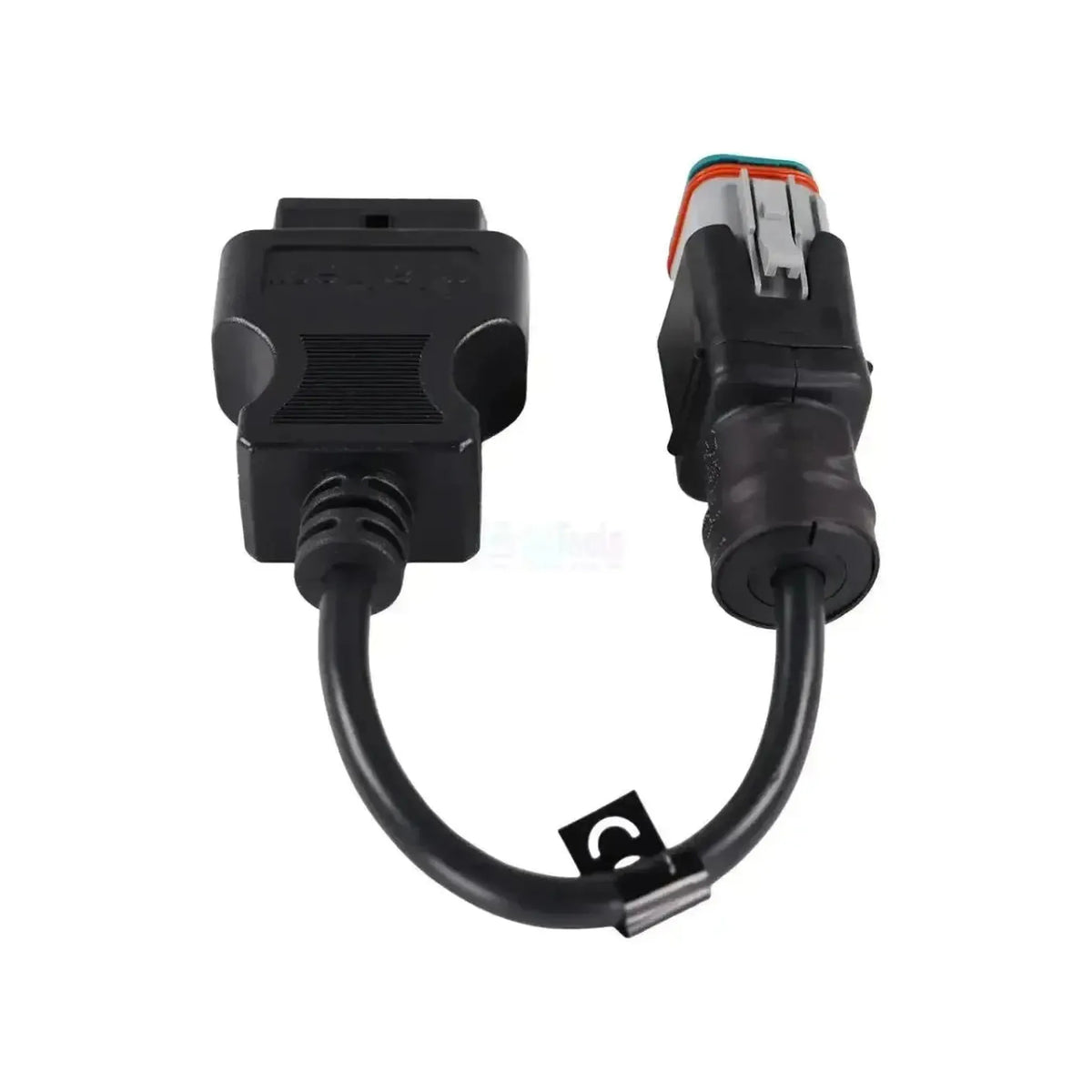

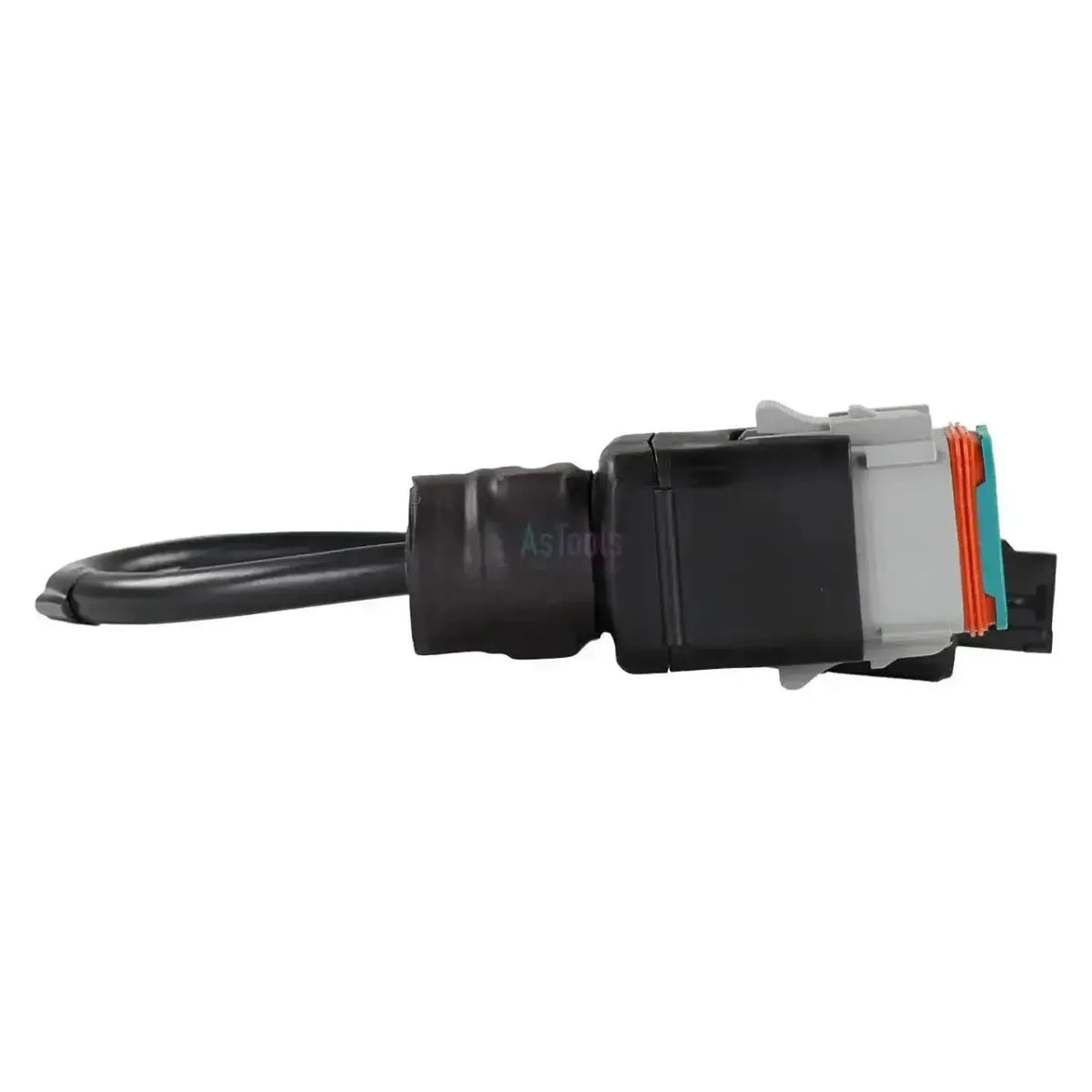

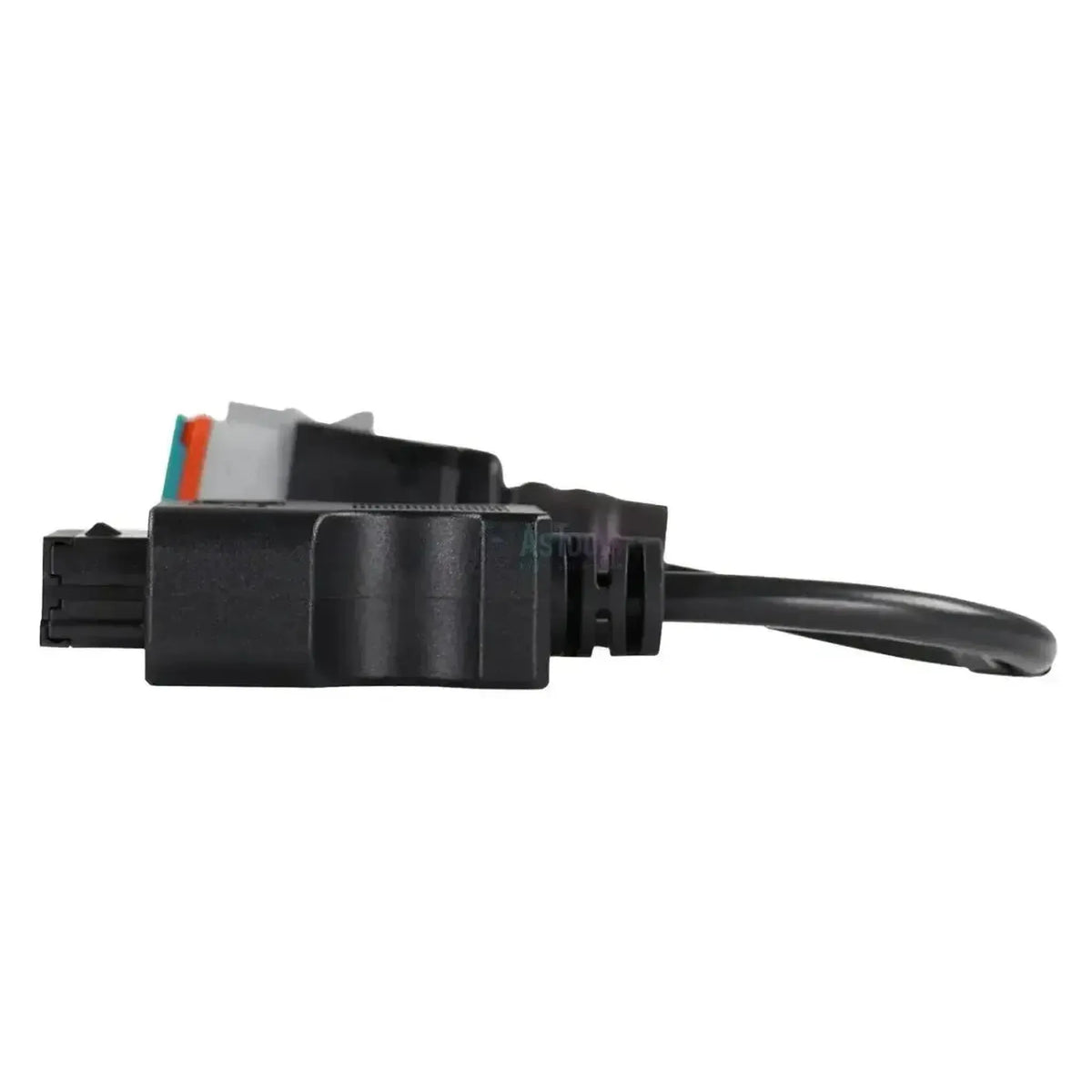

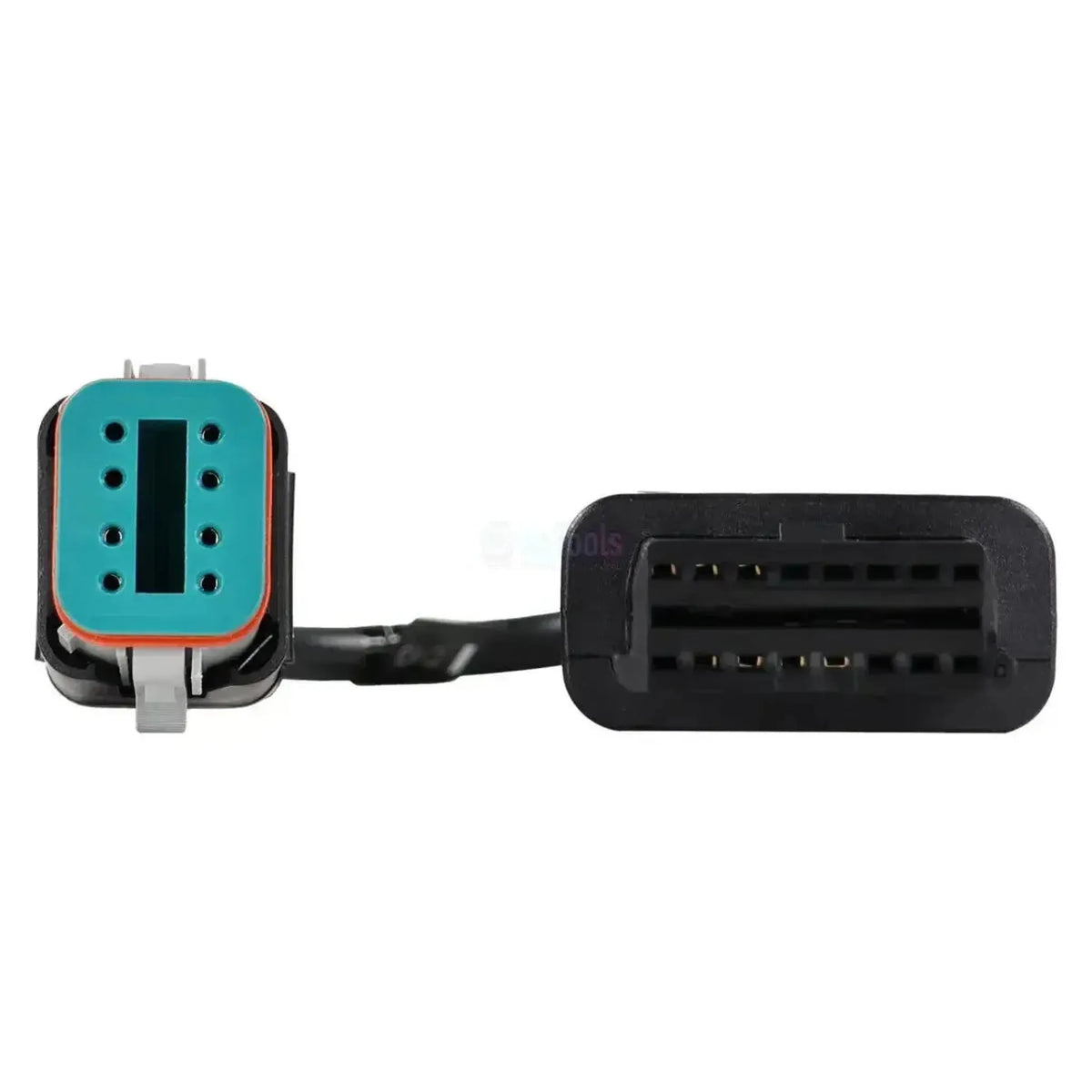

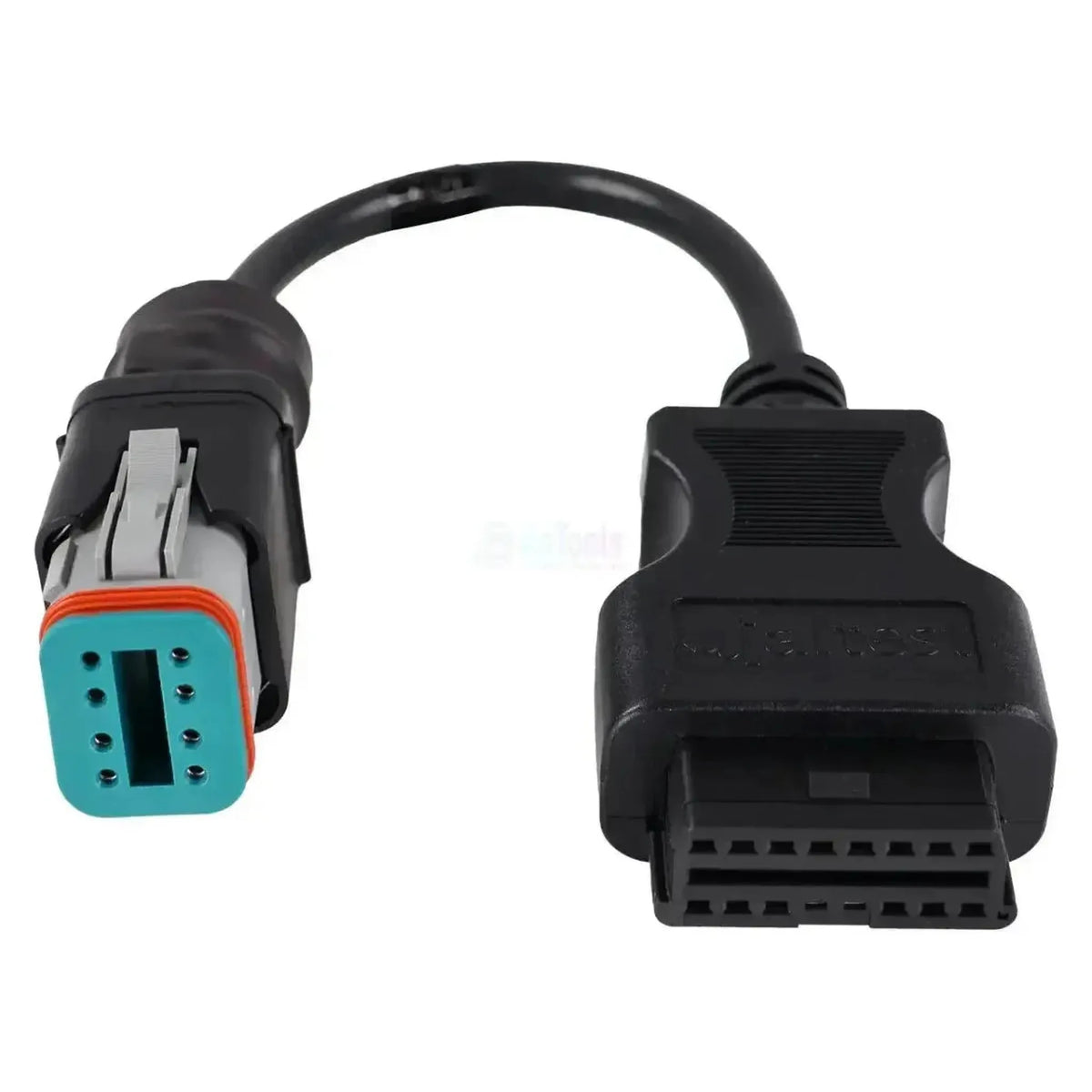

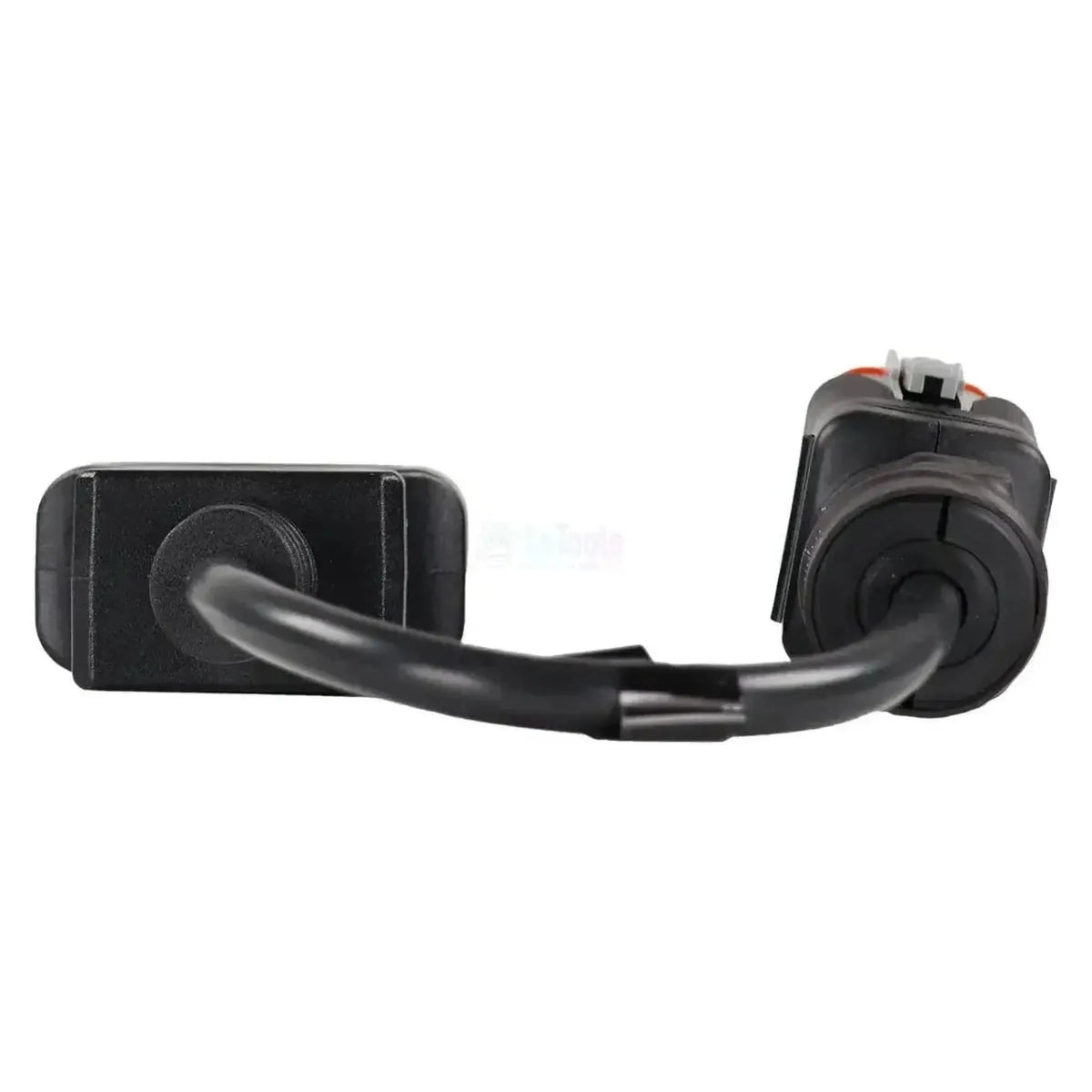

Jaltest JDC528A forbinder 8-polet diagnosestikket på stationære Volvo Penta-motorer med 16-polet OBD2-indgangen på dit Jaltest-diagnosekabel. På motorsiden sidder et gråt rektangulært stik med otte kontaktbøsninger i to rækker på fire, en blågrøn kontaktholder, en orange tætningsring og en sort låsebøjle. Stikket sidder på eller ved siden af motoren. Det sorte kabel på 28 til 30 cm ender i en OBD2-hætte med trykket JDC 528A, så du kan finde det igen i kufferten.

Via kablet når Jaltest-softwaren motorstyringerne EMS V3, EMS V4 og EDC samt ACM V3 og ACM V4 til udstødningsgasbehandling. På motorstyringerne er ud over aflæsning også komponentstyring, parametre, kalibrering og nulstilling dækket; på ACM-enhederne mangler kalibreringen. Kablet fungerer på Jaltest Link V8.1 og V9 og hører under Jaltest Marine.

FORDELE

✔Når ud til ACM V3 og ACM V4 til udstødningsgasbehandling ud over motorstyringen.
✔På EMS V3 og EMS V4 er parametre, kalibrering og nulstilling dækket, ikke kun aflæsning.
✔Også på EDC-motorstyringen er komponentstyring, parametre, kalibrering og nulstilling dækket.
✔Måleværdierne kan følges live, mens motoren kører.

BEMÆRKNINGER

✕Ved ACM-styreenhederne er der ingen kalibreringsfunktion; den findes kun på EMS V3, EMS V4 og EDC.
✕Til den 6-polet skibsmotorudgave fra Volvo Penta er JDC527A beregnet.
✕Den 6-polede JDC527A og JDC611A samt den 2-polede JDC618A9 passer ikke til denne forbindelse.
✕Til brug kræves en Jaltest Link og en aktiv licens til Jaltest Marine; disse følger ikke med kablet.

Anvendelser og funktioner

Kablet er beregnet til værksteder, der aflæser stationære Volvo Penta-motorer. Kablet fører kun kommunikationslinjerne igennem; den største forskel mellem styreenhederne ligger ved kalibreringen.

Styreenheder du kan kontakte

  • EMS V3: Motorstyring, fulde funktioner.
  • EMS V4: Nyere udgave, samme funktioner.
  • EDC: Dieselstyring, inkl. kalibrering.
  • ACM V3 og V4: Udstødningsgasbehandling, uden kalibrering.

Hvad du kan gøre

  • Fejlkoder: Læs og slet, med beskrivelse.
  • Måleværdier: Følg live, mens motoren kører.
  • Komponenter: Styring på EMS, EDC og ACM.
  • Parametre og nulstilling: På alle fire enheder.
  • Kalibrering: Kun EMS V3, EMS V4 og EDC.

Sådan bruger du det

  1. Kontroller stikket: Find det grå 8-polet stik ved motoren.
  2. Tilslut: Klik JDC528A fast med bøjlen.
  3. Forbind Link: Tilslut OBD2-siden til Jaltest Link.
  4. Tænd for tændingen: Slå tændingen til uden at starte motoren.
  5. Læs ud: Vælg Volvo Penta og motorserien.

Kompatible køretøjer og anvendelser

Det er stikket, der er afgørende, ikke motortypen. Dette kabel passer til de stationære Volvo Penta-motorer med 8-polet diagnosetikket i det grå rektangulære stik. Nedenstående serier dækker Jaltest; hvilket stik der sidder på din motor, kontrollerer du på stedet.

Volvo Penta:

  • TAD-serie: TAD4XY VE, TAD5XY GE og VE, TAD6XY VE, TAD7XY GE og VE, TAD8XY GE og VE, TAD9XY GE og VE.
  • TAD-serie (tung): TAD11XY VE, TAD12XY GE og VE, TAD13XY GE og VE, TAD16XY GE og VE.
  • TD-serie: TD4XY VE, TD5XY GE og VE, TD7XY GE og VE.
  • TWD-serie: TWD12XY VE, TWD16XY GE og VE.

De fire Volvo Penta-kabler side om side

Volvo Penta bruger en anden diagnosestik pr. motorgeneration og pr. anvendelse, og hver udgave har sit eget kabel. JDC527A og JDC611A har begge seks poler, men adskiller sig i form og kontakter. Kun JDC618A9 kræver en Jaltest Link V9; de øvrige tre virker også på V8.1.

  • JDC527A: Grått rektangulært stik, blågrøn kontaktholder med seks kontaktbøsninger og en orange tætningsring. Volvo Penta 6-polet forbindelse: EDC1 og EDC CP.
  • JDC528A (dette kabel): Samme grå stik, men bredere, med otte kontaktbøsninger i to rækker på fire. Volvo Penta 8-polet forbindelse på stationære motorer: EMS V3, EMS V4, EDC, ACM V3 og ACM V4.
  • JDC611A: Sort oval stik, lilla kontaktholder med seks stifter i én række. Volvo Penta EGCI 6-polet og OBD-M: ECM EGC, MEFI og EVC-modulerne.
  • JDC618A9: Hvidt rektangulært stik med to runde kontaktbøsninger, rød og sort ledning. Volvo Penta KAD/KAMD/TAMD, 2-polet tilslutning.
💡
Godt at vide: Forbindelsen sidder på eller ved siden af motoren. Volvo Penta bruger en forskellig diagnosestik pr. motorgeneration og pr. anvendelse; antal poler og stikkets form afgør, hvilket kabel du skal bruge. Sammenlign stikket på din motor med oversigten ovenfor, inden du bestiller.

Pakkens indhold

  • 1x Jaltest (JDC528A) | Volvo Penta 8-polet OBD - 16-polet OBD2 forbindelseskabel | Forbrændingsmotor

Tekniske specifikationer

Generelt

Kablets producent. Jaltest-kabler fungerer sammen med Jaltests diagnoseudstyr.Mærke
Jaltest (Cojali)
Hvilken type kabel det er. Et diagnosekabel forbindes til diagnosestikket, et målekabel måler på en separat komponent.Kabeltype
Adapterkabel
Hvilken softwarepakke fra Jaltest kablet hører til. Der kræves en licens til modulet for at anvende kablet.Jaltest-softwaremodul
  • Marine fartøjer

Tilslutninger

Hvilken version af Jaltest Link diagnoseinterfacet kablet passer til. Ikke alle kabler fungerer på alle versioner.Egnet Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Stikket på diagnoseudstyrets side. Det skal passe til Deres interface eller diagnosekabel.Tilslutning på interfacesiden
16-pins OBD2
Stikket på køretøjets, motorens eller maskinens side. Det skal passe til diagnosestikket eller komponenten.Tilslutning på køretøjssiden
8-bens OBD
Kablets længde. Et længere kabel giver mere arbejdsplads.Kabellængde
28 til 30 cm

Diagnosefunktioner

Om fejlkoder både kan læses og slettes. Ved nogle systemer er det kun muligt at læse.Slet fejlkoder
Ja
Om de aktuelle sensorværdier kan vises, mens køretøjet kører. Nyttigt ved fejlfinding.Vis måleværdier live
Ja
Om komponenter kan aktiveres direkte fra apparatet. Det viser, om fejlen ligger i komponenten eller ledningsnettet.Aktivér komponenter
Ja
Om styreenhedens indstillinger kan ændres. Nødvendigt efter udskiftning eller for at ændre et systems adfærd.Indstil parametre
Ja
Om komponenter eller sensorer kan justeres påny. Ofte nødvendigt efter udskiftning af en komponent.Udfør kalibreringer
Ja

Anvendelse

I hvilket Jaltest-kabelsæt dette kabel også indgår. Har De allerede sættet, har De muligvis allerede dette kabel.Del af kabelsæt
Kabelsæt til stationære motorer
Referencenummer
JDC528A
Styreenheder
EMS V3, EMS V4 og EDC, ACM V3 og ACM V4
Påkrævet for brug
Jaltest Link V8.1 eller V9

Øvrige specifikationer

Anvendelse
Volvo Penta stationære motorer, 8-polet diagnosestik
Segment
Forbrændingsmotor (marine)
Del af kabelsæt
Kabelsæt til stationære motorer (70002006)
